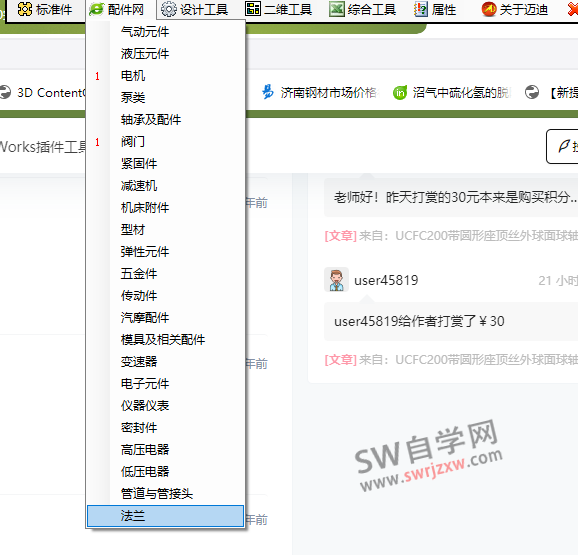

这些东西都有吗？如果没有我就不更换了

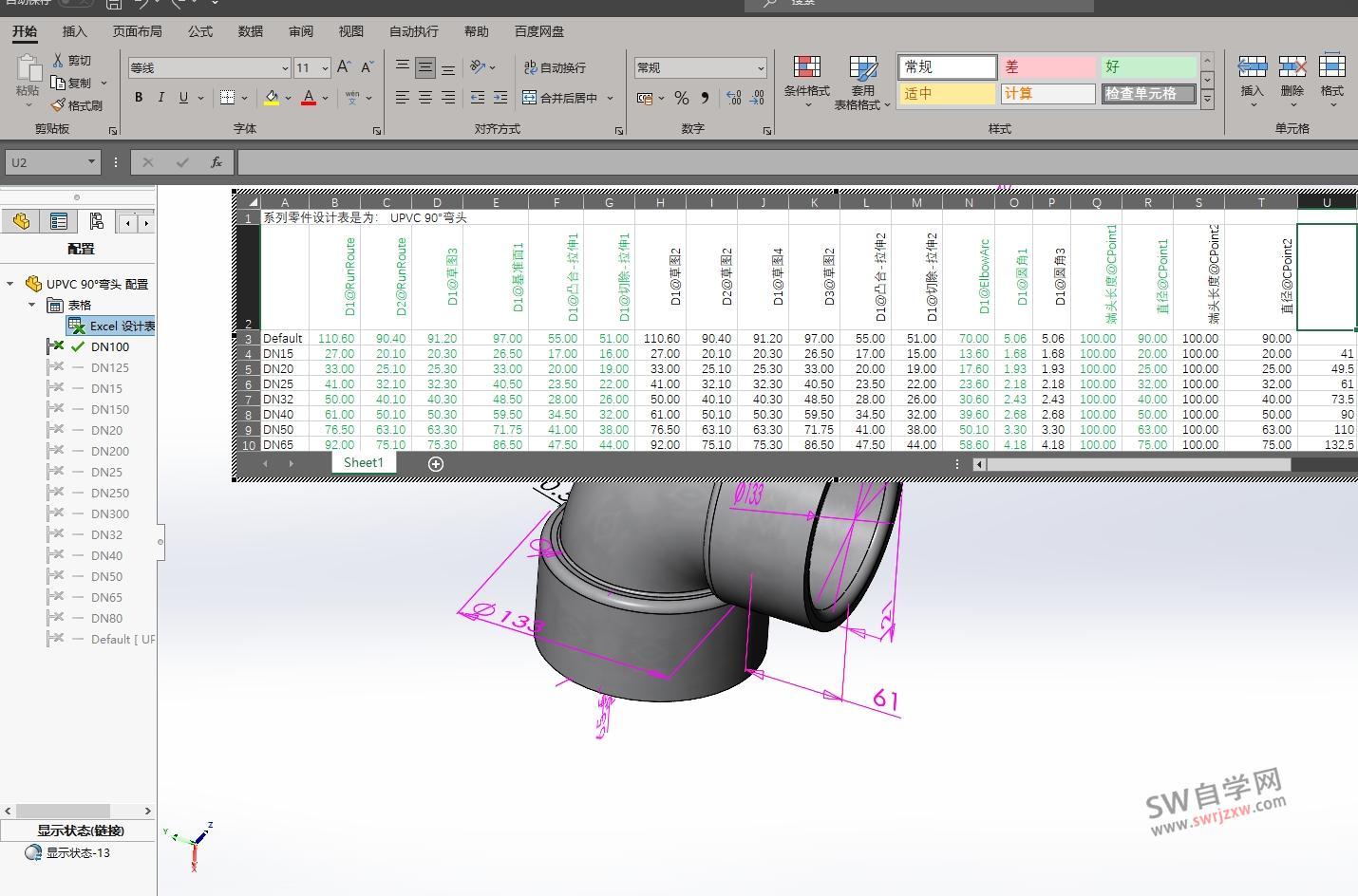

这个很复杂，最关键会莫名其妙的出错。管件一般都是采用系列零件设计进行设计，然后制定步路点及连接管道属性。弯头非常特殊，强烈建议利用routing库里现有的弯头改制，关键的草图名字都不要更改。管道也一定利用routing库里现有的管道更改，草图名字都不要更改。

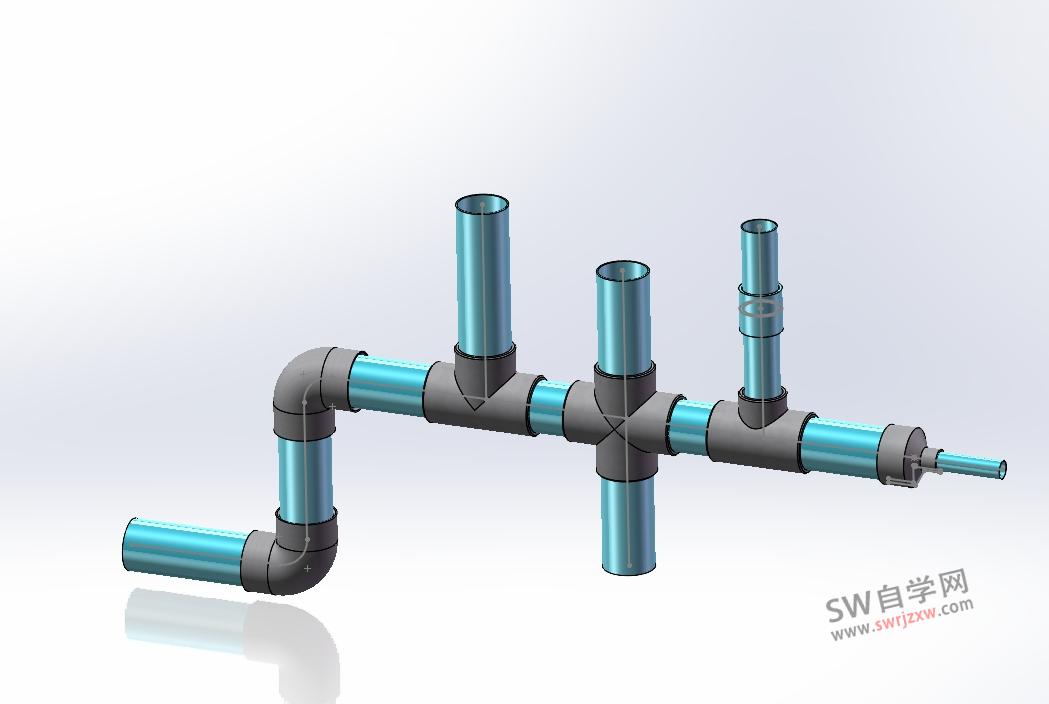

总算有些进展
不知道怎么上传源文件
这个应该是BUG，这种情况在这部分子装配体里面单独用routing编辑就好了

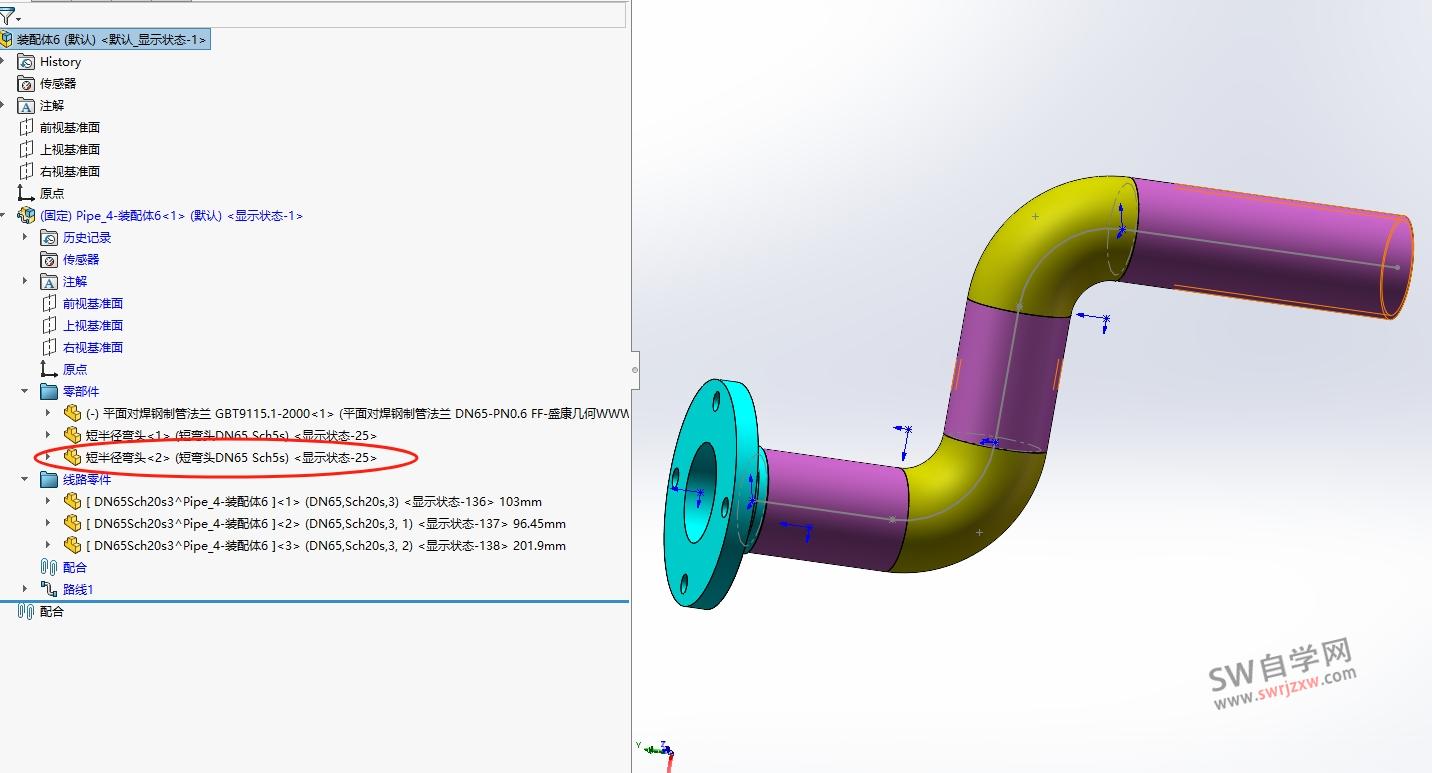

我这里只有最开始生成管道的时候，指定短半径弯头才会正常。不知道为什么
是的，问题就在于此，不知道是软件bug还是设计库DN65有问题。其他型号管道弯头都没有问题。

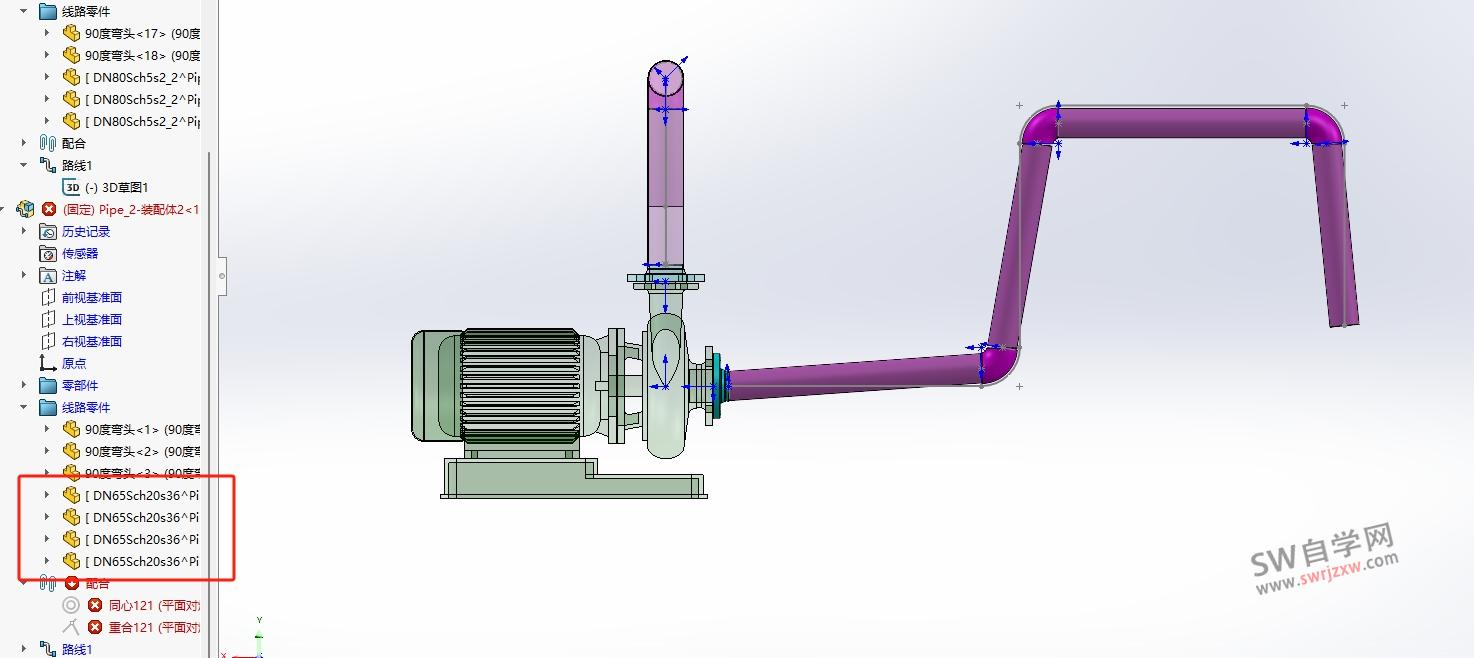

很奇怪，我更改管道为DN80的就正常了，原来DN65的就是不正常。我试了其他直径都没有问题，就是这个DN65的出问题

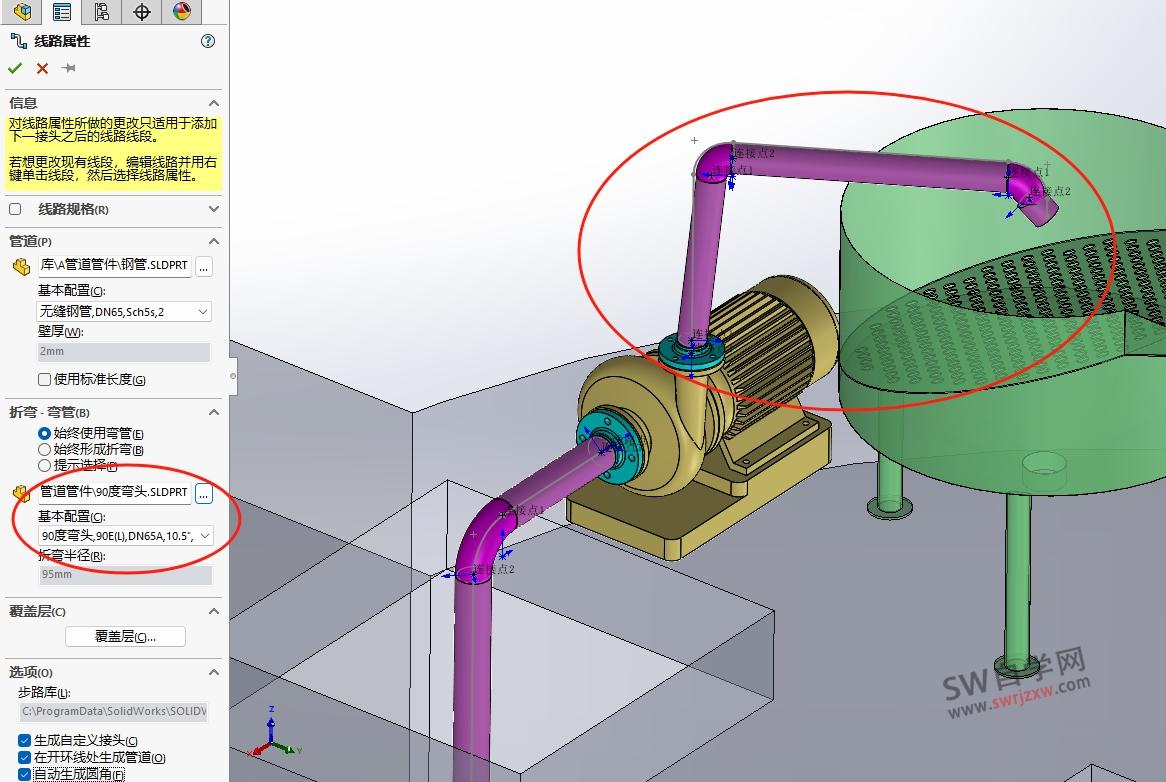

是的，我就是选用的90度弯头。我试过其他泵的模型，很奇怪就是这个卧式泵的这个法兰位置会出错。

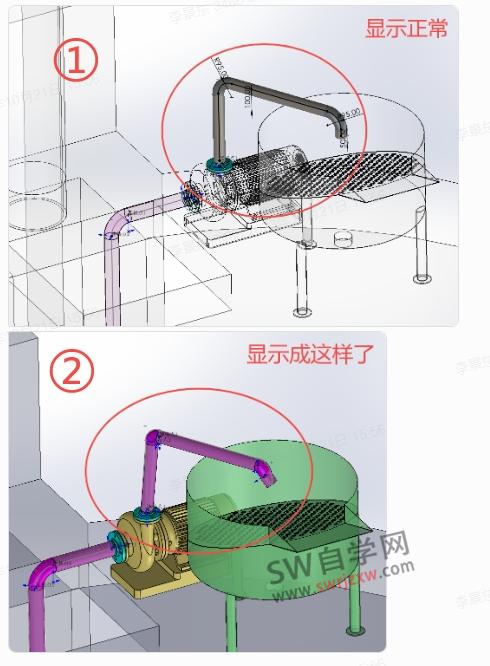

这是怎了呀？我才刚刚跃跃欲试搞管道设计，就遇到这个情况，版主您是否也有遇到了这种情况
