SolidWorks工程图图层设置后还是老样子，不能自动分层为什么？

很多习惯了CAD图层的设计师，在用SolidWorks的时候也会设置相应的图层，但是明明在图纸模板里面设置了图层，但是还是不管用，不能自动分层。这是为什么呢？

其实这个问题很好解决，往往就是我们忽视了一点。

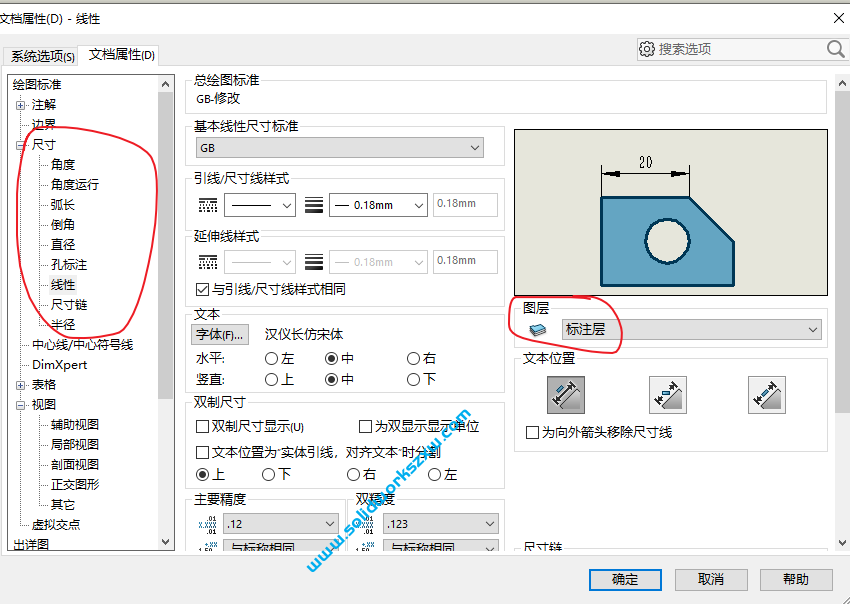

首先说一下SolidWorks图层，大家在SolidWorks工程图模板里面进行图层设置，在文档属性里面设置图层，比如尺寸的图层。

我们设置好以后，保存图纸模板，但是为什么SolidWorks标注还是不能自动分层呢？

关键点：

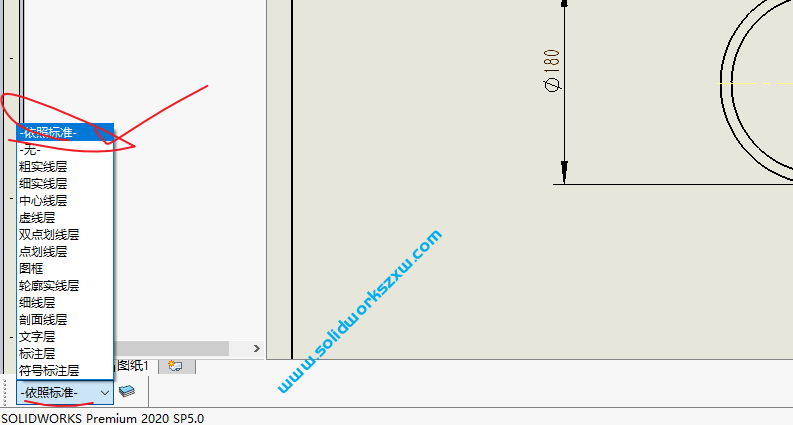

我们在SolidWorks模板里面，图层要设置为【依照标准】

这样的话我们保存SolidWorks工程图模板，下次我们在出工程图的时候就会自动分层啦。
