SolidWorks焊件库下载及添加方法

SolidWorks提供了强大的焊接模块,通过焊接模块,我们可以很轻松的设计型材框架产品零部件,而SolidWorks焊件库铝型材库国标结构件库就显得非常的重要,如果你用过SolidWorks焊件模块,对SolidWorks焊件库一定不陌生。

默认的SolidWorks焊件库,里面的型材型号非常的有限,很多都找不到,今天这里分享比较全面的SolidWorks焊件库,里面包含了方管、矩形管、圆管、等边角钢、不等边角钢、H钢、工字钢、铝型材等等大部分规格的型材库,供我们调用,让我们的焊件设计得心应手。

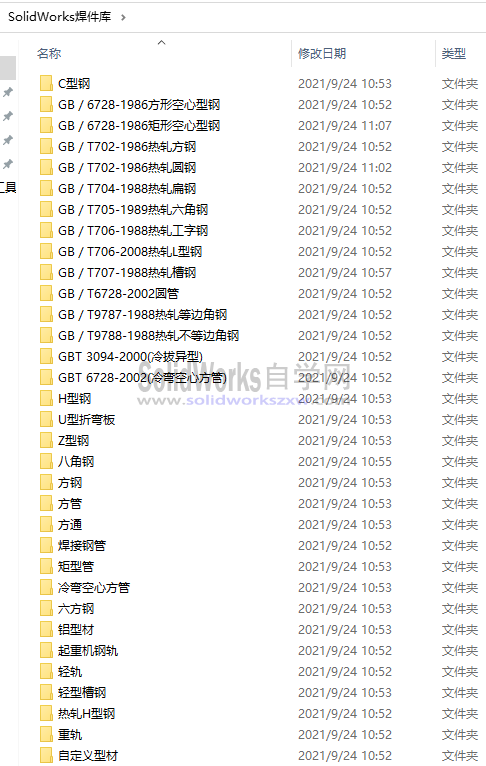

SolidWorks焊件库:

SolidWorks焊件库下载及添加方法

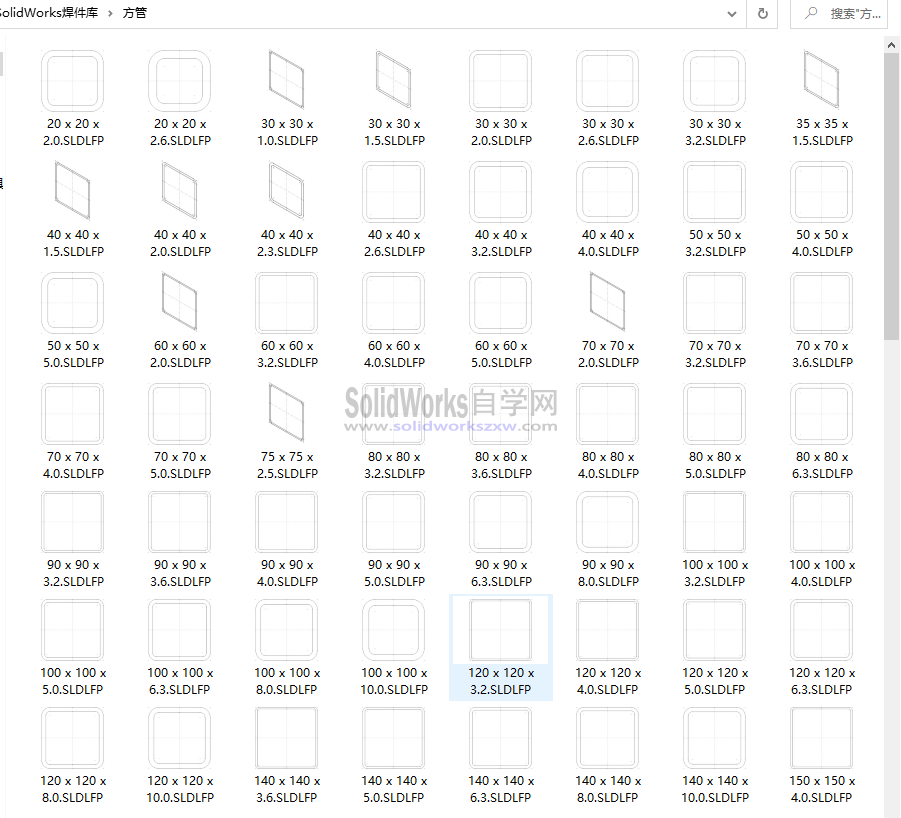

方管举例:

SolidWorks焊件库下载及添加方法

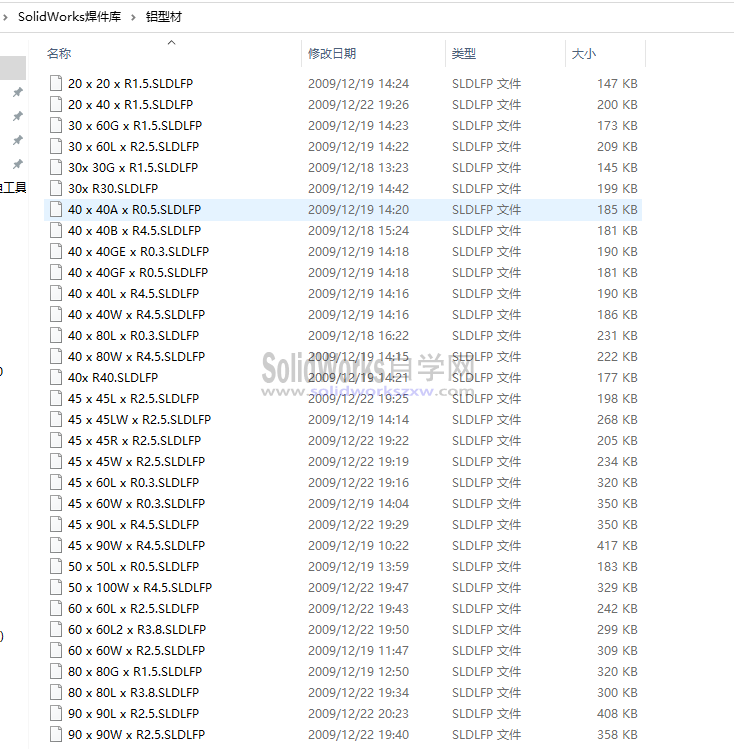

SolidWorks铝型材库:

SolidWorks焊件库下载及添加方法

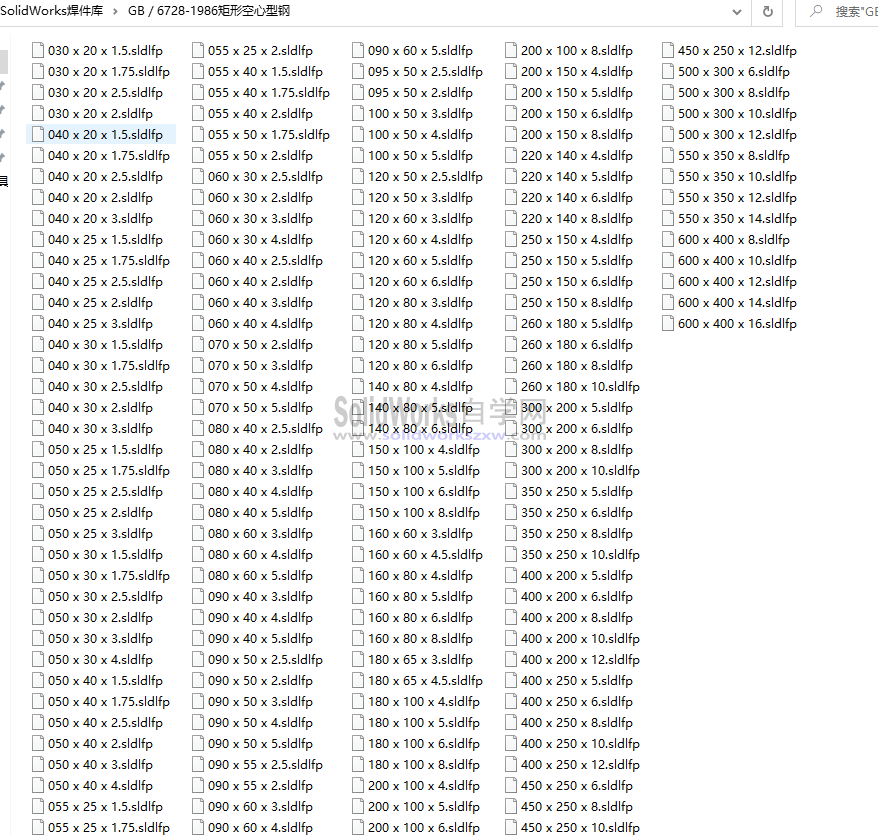

SolidWorks矩形管:SolidWorks焊件库下载及添加方法

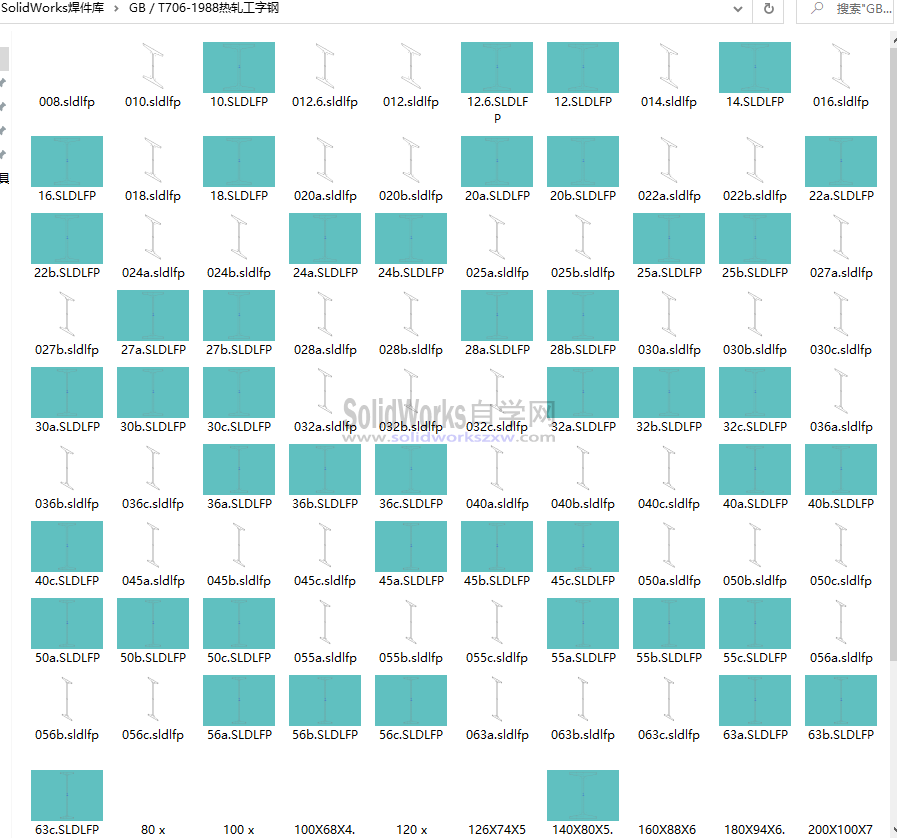

SolidWorks工字钢库:SolidWorks焊件库下载及添加方法

等等,以上就是SolidWorks自学网整理的比较全面的SolidWorks焊件库,没有最全,只有更全,希望可以帮助到大家,提高设计效率。

SolidWorks焊件库下载添加方法:

1、下载附件,并且解压,然后我们将“SolidWorks焊件库”文件夹拷贝到D盘或者其他你想放的位置,但是一定记住。

比如小编这里新建文件夹,命名为SolidWorks文件库。用来专门存放SolidWorks的焊件库、模板、配置文件等等资料。

SolidWorks焊件库下载及添加方法

然后将“SolidWorks焊件库”文件夹拷贝到刚才新建的文件夹“SolidWorks文件库”里面

SolidWorks焊件库下载及添加方法

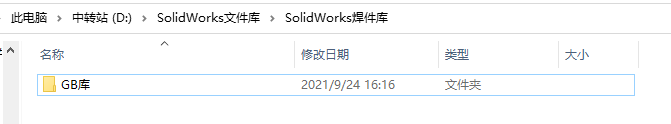

焊件库下面就是我们的GB库文件夹了,

SolidWorks焊件库下载及添加方法

2、打开SolidWorks软件,工具-选项

SolidWorks焊件库下载及添加方法

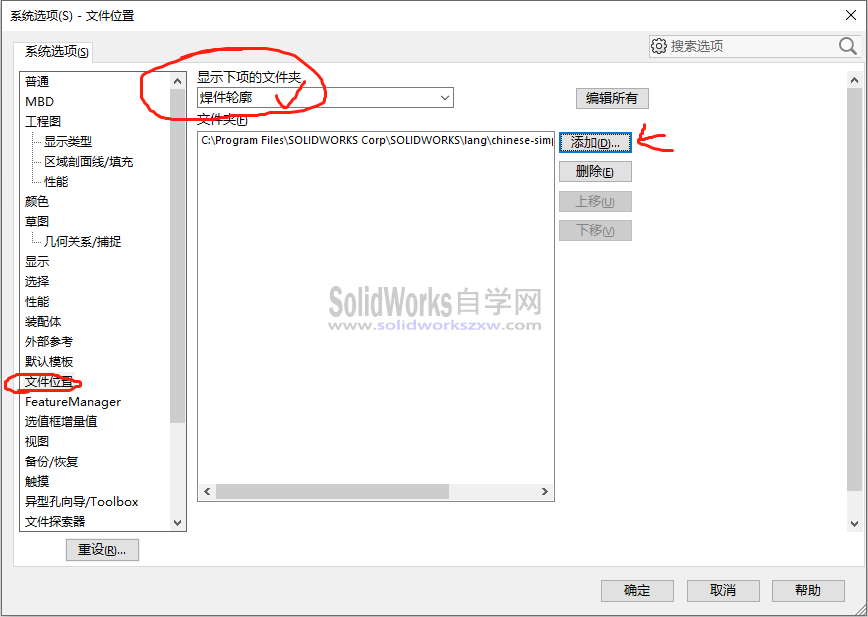

找到文件位置-焊件轮廓-点击添加

SolidWorks焊件库下载及添加方法

重要的一步:弹窗对话框,我们找到我们焊件库存放的位置,SolidWorks自学网这里是D盘里面的SolidWorks文件库-SolidWorks焊件库,然后点击选择文件夹

SolidWorks焊件库下载及添加方法

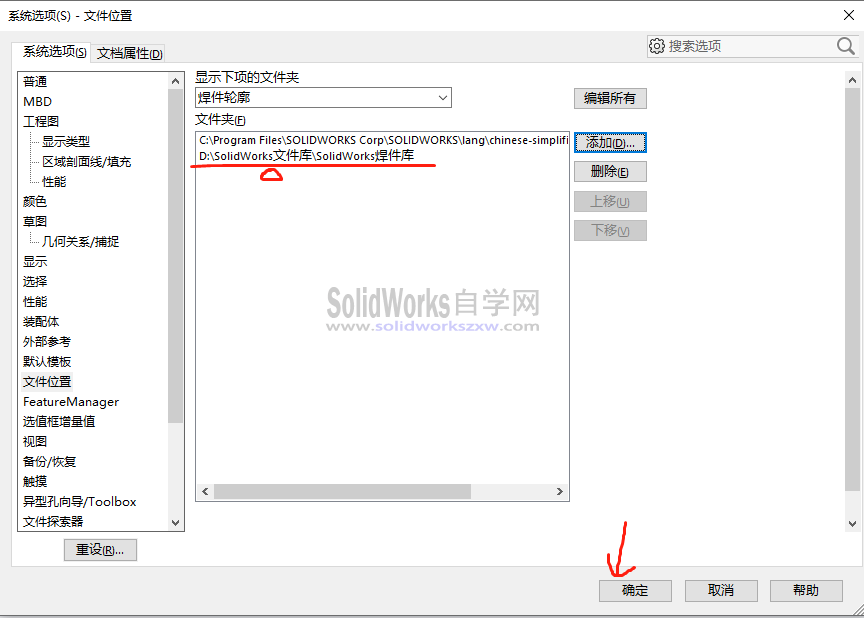

完成后的效果,路径一定要对,然后点击底部的确定

SolidWorks焊件库下载及添加方法

弹出下面的窗口点击是

SolidWorks焊件库下载及添加方法

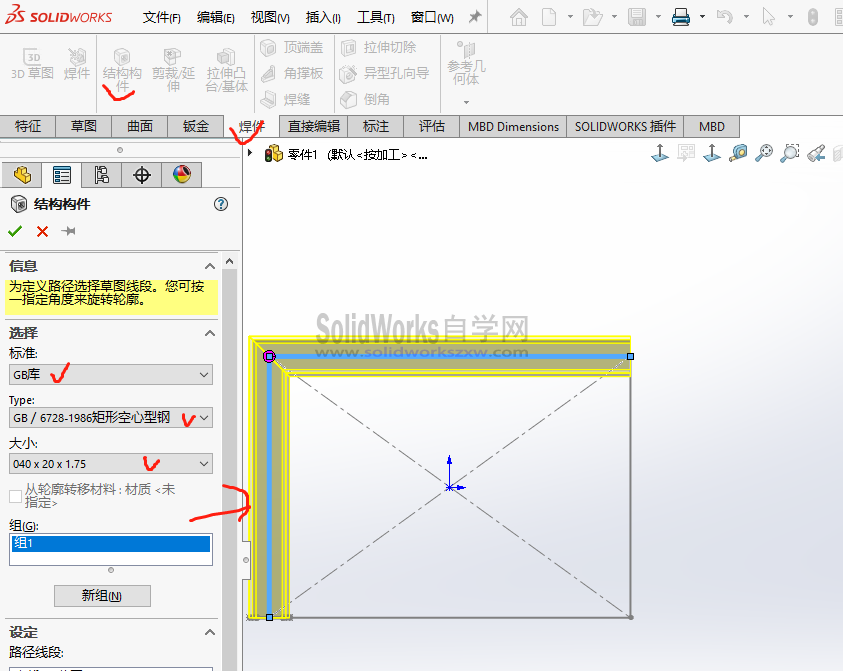

重启SolidWorks软件,然后我们SolidWorks新建零件,画草图,添加结构构件

标准:GB库

SolidWorks焊件库下载及添加方法

选择对应的型号规格大小即可快速调用啦。

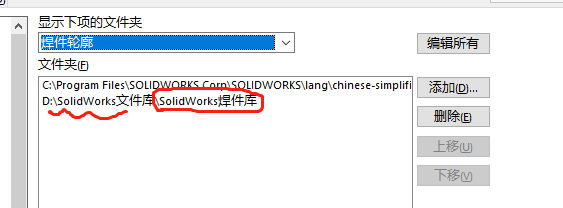

SolidWorks自学网提示:其实配置很简单,可以自己新建文件夹,可以存到到已经有的位置,但是最终的路径,一定是SolidWorks焊件库这个文件夹结尾,一定!至于前面的c还是D,还是你自己的文件夹都行。

SolidWorks焊件库下载及添加方法

另外可以评论区交流答疑配置添加问题
