SolidWorks铝型材库下载

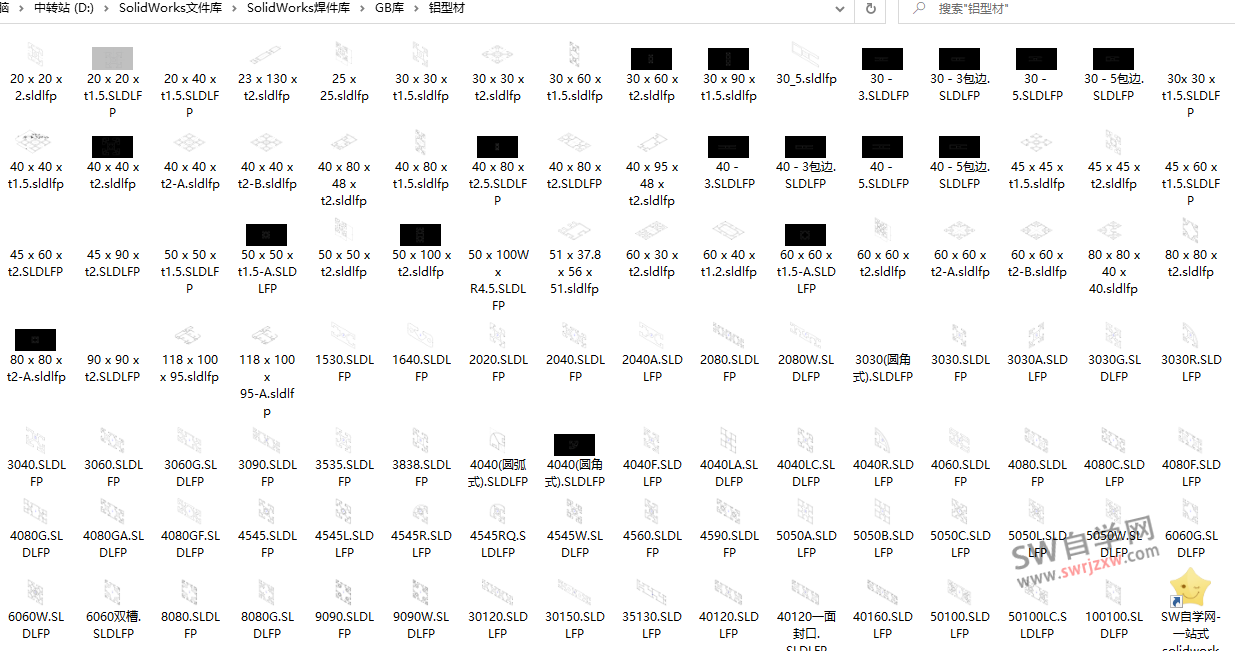

SolidWorks专门的铝型材库,通过焊件草图,直接选用铝型材规格使用。有111种铝型材轮廓。

SolidWorks铝型材库下载

SolidWorks铝型材库下载

配置方法:

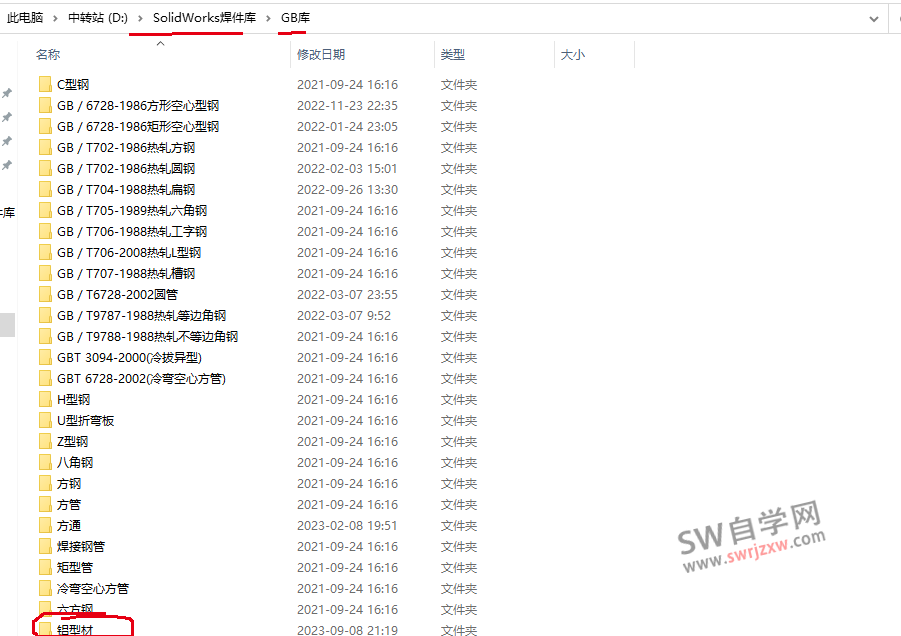

1、下载解压,然后把铝型材文件夹复制到你的SolidWorks焊件库里面使用,

SolidWorks铝型材库下载

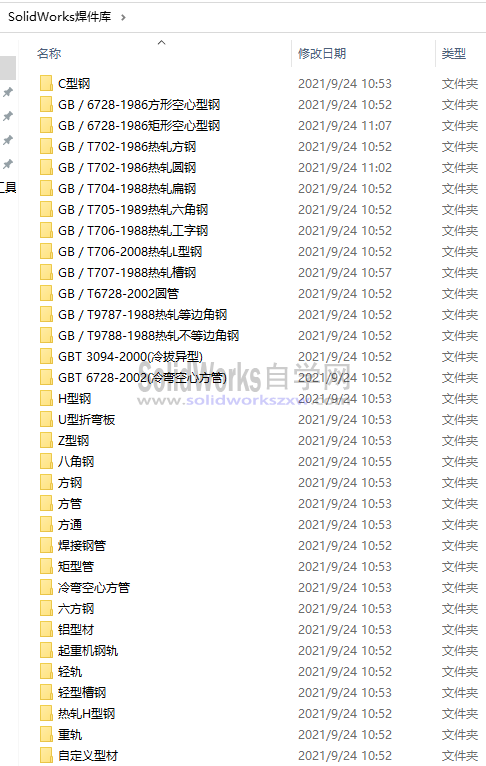

如果没有,自己新建两个文件夹(自己命名,如SolidWorks文件库,在文件里面在新建一个SolidWorks焊件库),然后把解压的铝型材文件夹复制进来即可。

SolidWorks铝型材库下载

如上图正解。

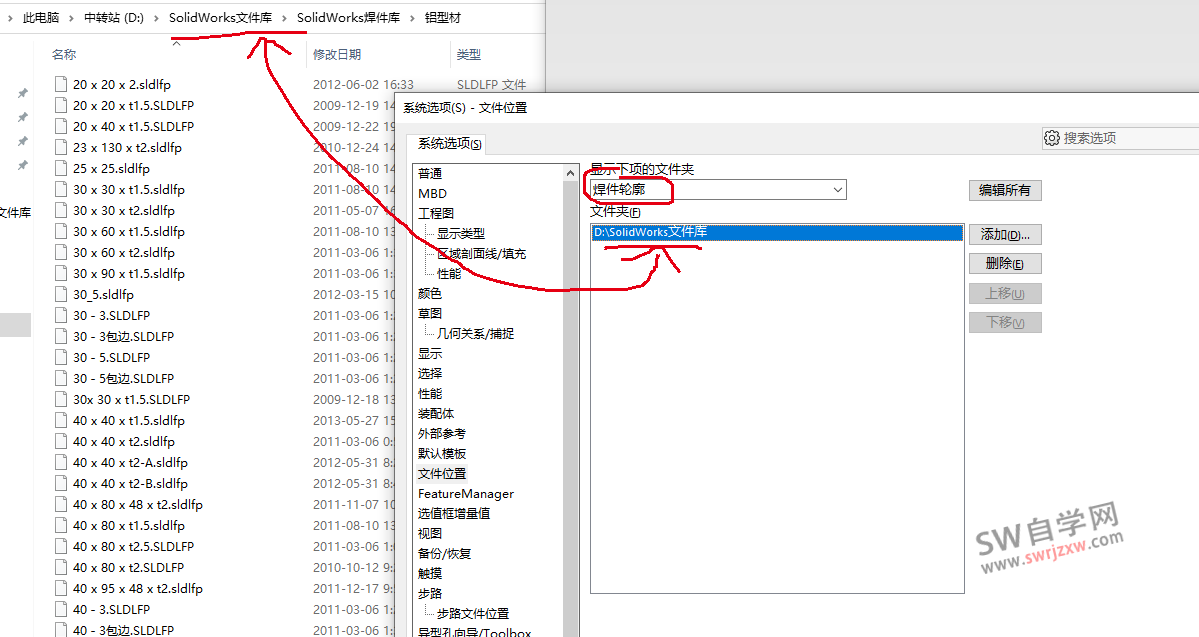

2、好了,现在打开SolidWorks,工具-选项-文件位置-焊件轮廓,添加刚才的文件夹,注意路径

SolidWorks铝型材库下载

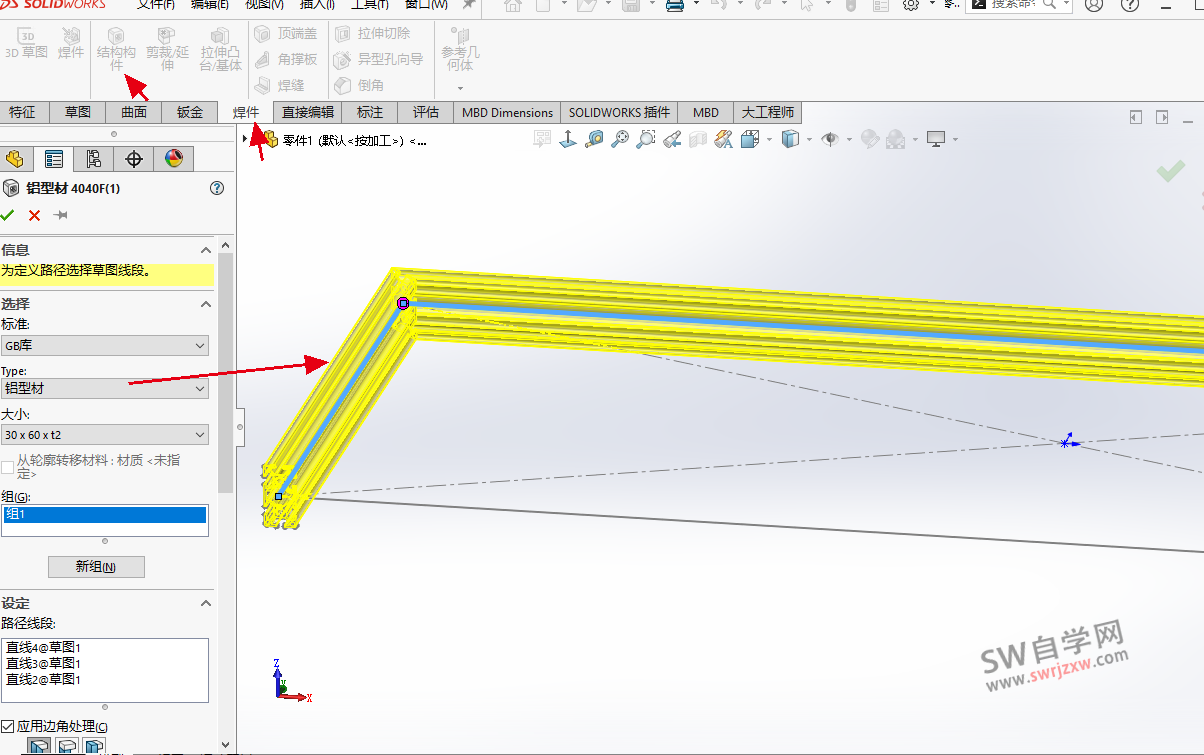

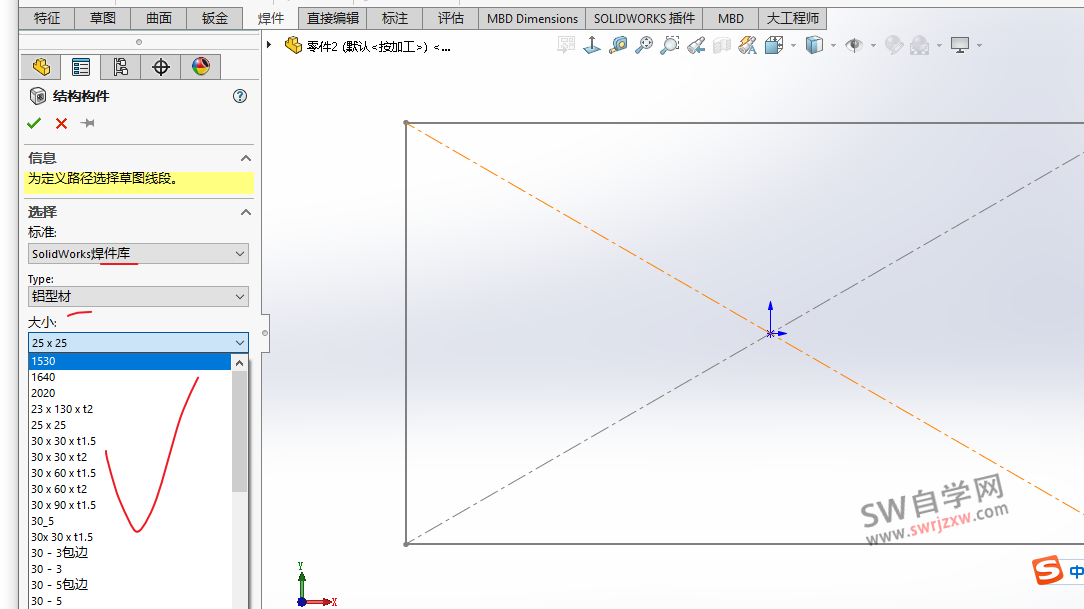

3、使用如下:

SolidWorks铝型材库下载

以上就是SolidWorks铝型材库的添加方法,欢迎下载体验。有配置问题可以留言。



忘了上传,明天补上,嘻嘻



相关推荐:

SolidWorks焊件库下载及添加方法

下载权限
查看
  • 免费下载
    评论并刷新后下载
    登录后下载
  • {{attr.name}}:
您当前的等级为
登录后免费下载登录 小黑屋反思中,不准下载! 评论后刷新页面下载评论 支付以后下载 请先登录 您今天的下载次数(次)用完了,请明天再来 支付积分以后下载立即支付 支付以后下载立即支付 您当前的用户组不允许下载升级会员
您已获得下载权限 您可以每天下载资源次,今日剩余

给TA赞赏
共{{data.count}}人
人已赞赏
SolidWorks插件工具

SolidWorks管道库下载routing库下载

2023-8-13 21:51:22

SolidWorks插件工具

SolidWorks焊件库下载及添加方法

2023-11-1 10:17:51

9 条回复 A文章作者 M管理员
  1. user33148

    下载的铝型材焊件库不能用,这样联系到你们

    • SW自学网

      什么问题,应该是配置路径不对

  2. user33148

    下载后,复制刀焊件库,生成不了模型。其它的轮廓都可以生产,就铝型材不行?

    • SW自学网

      你看看你文件夹是不是嵌套了,路径太深了,无法调用。

  3. user26559

    👍还是焊件草图省事

  4. user25749

    👍👍👍

  5. user24847

    太赞了!!!

  6. user24552

    👍
