很多时候SolidWorks工程图自带的孔标注样式,可能比较的标准化,设计师能看懂,但是车间生产的工人可能有点吃力,尤其是小厂的车间工人都没经过图纸相关的培训,所以我们作为设计师既要标准化,又要估计车间工人的识图能力。所以修改SolidWorks孔标注样式就比较的刚需。
SolidWorks默认的孔标注样式:
SolidWorks修改后的孔标注样式:

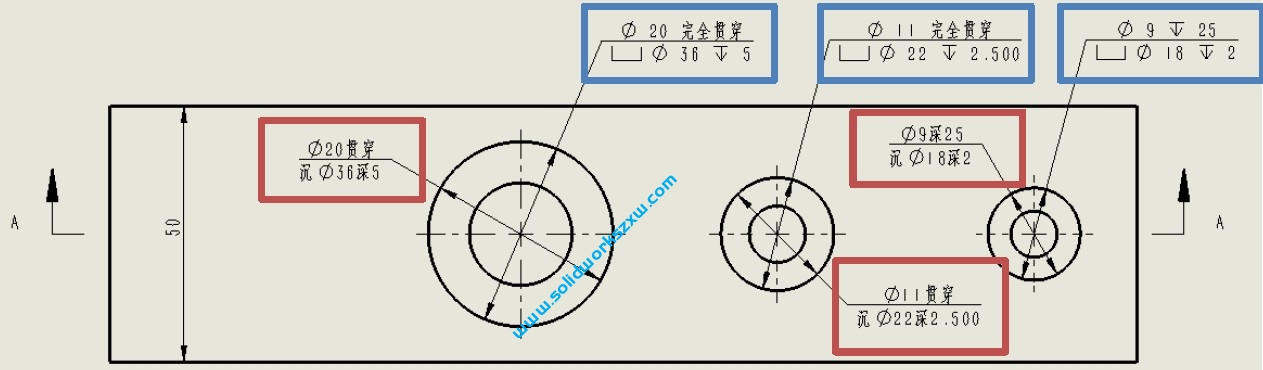

蓝色是默认样式,红色是修改后的样式
SolidWorks孔标注样式配置文件位置:
1、下载solidworks孔标注文件,然后解压得到下面的文件
我们将它复制到SolidWorks一些库文件的存放位置,也可以自己定义的文件夹都行,我这里放到D盘的安装位置。
2、打开SolidWorks软件,工具-选项-文件位置-孔标注格式文件
上图会有一个默认的位置,我们选中,然后点击删除,然后在点击添加。

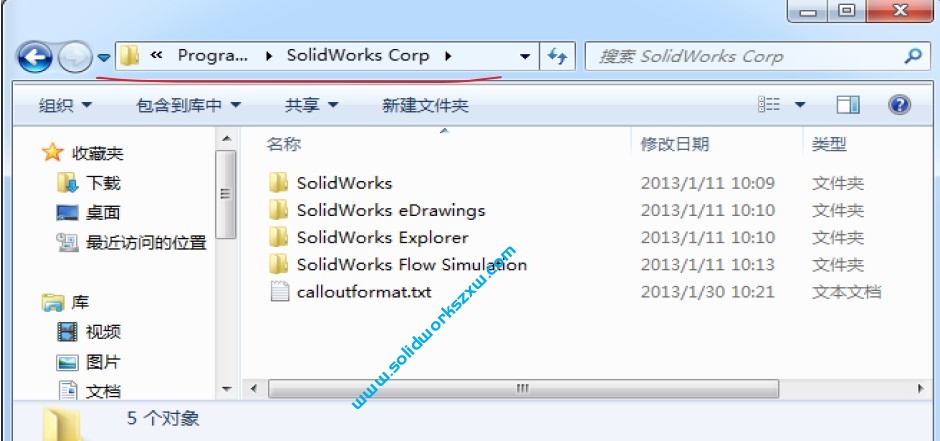

3、点击添加,选择我们第1步存放的位置,然后点击确定。如下图所示,我把它放到D盘的program files\solidworks corp里面了
点击确定。
全部搞定,再去标注SolidWorks工程图孔,就会用新的样式啦,非常的简单,欢迎下载体验。
