SolidWorks工程图转CAD图纸DWG格式映射文件下载

本文分享的SolidWorks工程图转DWG映射文件,非常的不错,粗实线、标注线等等都可以在CAD分层显示,根据附件里面的文件修改,可以达到无乱码的效果。

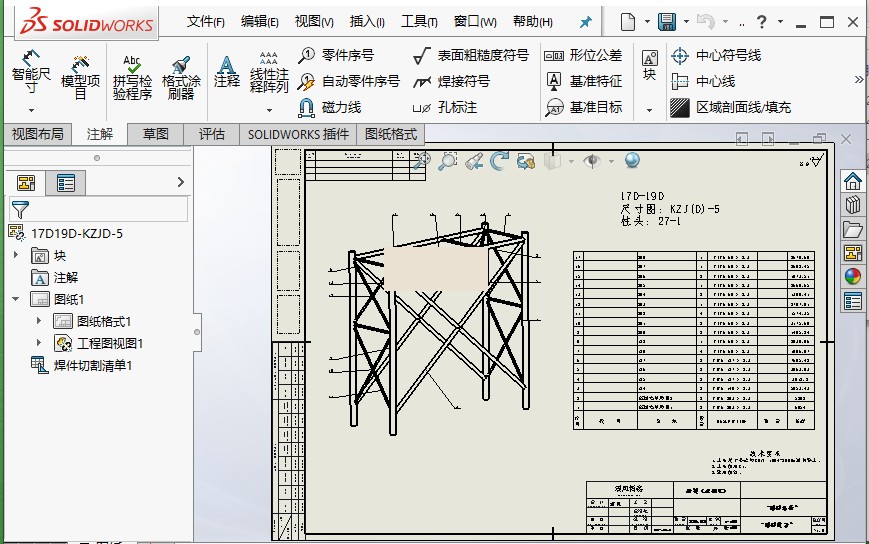

转换前:

SolidWorks工程图转CAD图纸DWG格式映射文件下载

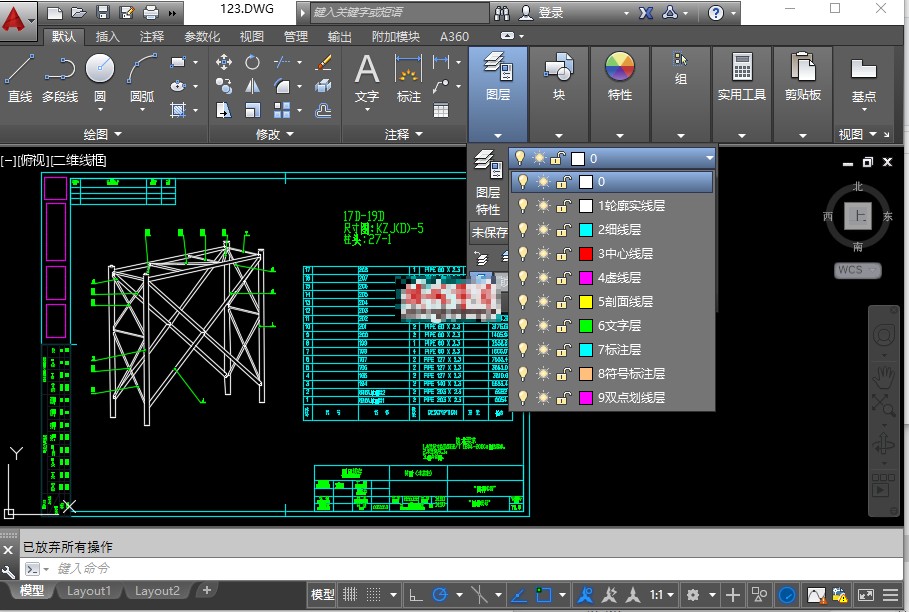

转换后:

SolidWorks工程图转CAD图纸DWG格式映射文件下载

使用方法:

1、下载附件,然后解压,放到文件常用的存放位置,不要放在桌面上,容易丢失。

2、把drawfontmap.txt 放到SW安装目录\SolidWorks Corp\SolidWorks\data(如果你安装的时候修改了默认的安装位置,比如你在D盘新建了一个某某文件夹,安装到这个文件了,那么你就找到某某文件夹\SolidWorks\data)文件夹内。

这一步主要是统一字体,防止字体乱码

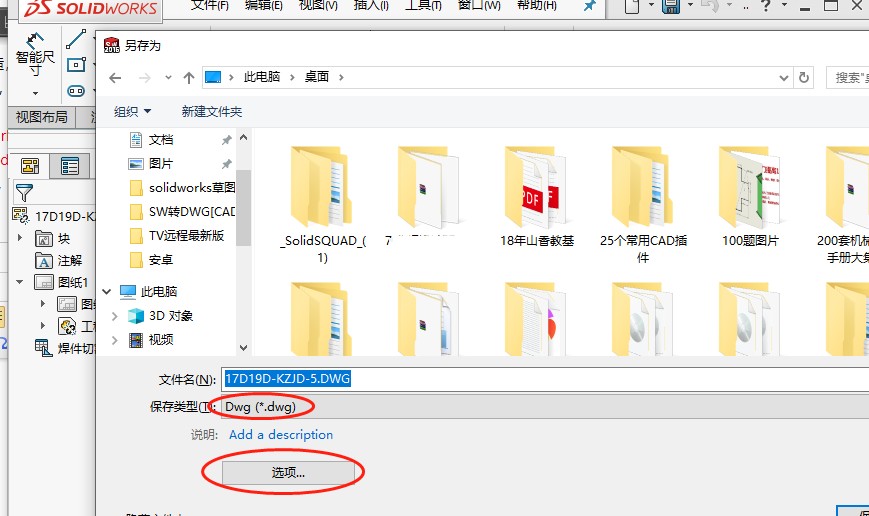

3、打开任意一张SolidWorks工程图,然后文件-另存为-dwg格式-点击选项

SolidWorks工程图转CAD图纸DWG格式映射文件下载

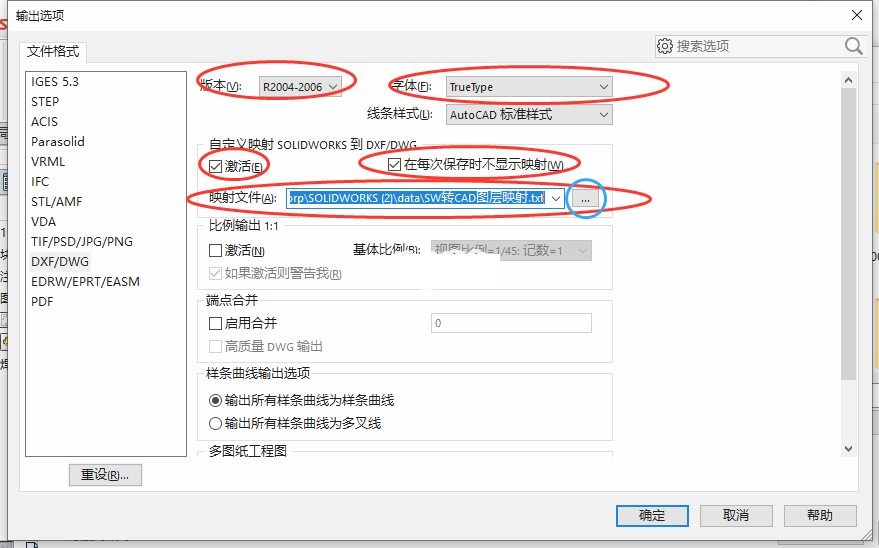

4、然后弹出窗口,进行如下设置,勾选激活,映射文件,点击后面的三个点,然后找到第一步我们存放SW转CAD图层映射的文件,点击确定即可

SolidWorks工程图转CAD图纸DWG格式映射文件下载

然后我们等一下,就自动导出DWG图纸啦。

拓展注意:

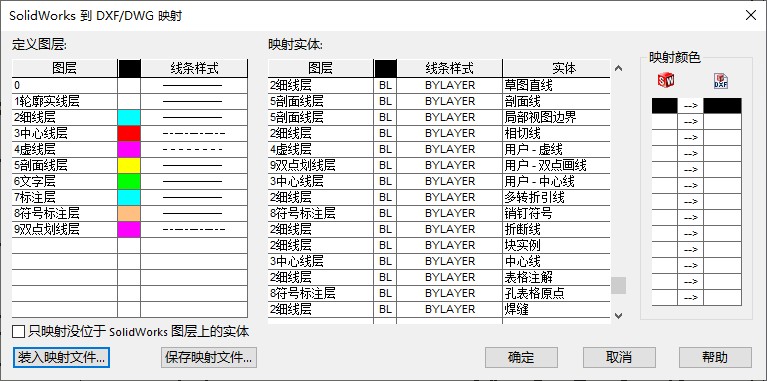

因为我们是图层映射,所以大家的工程图模板如果没有分层,可能得不到最好的效果,如果你会修改工程图模板图层,不妨进行如下图所示的图层,进行定义,颜色可以忽略。

SolidWorks工程图转CAD图纸DWG格式映射文件下载
