迈迪工具集V55作为SolidWorks比较实用的SolidWorks插件,可以轻松的实现标准件比如螺栓、螺母、轴承等等模型的一键生成,可谓非常的方便,很多的SolidWorks设计师都会使用他来提高设计效率,所以这里给大家分享一下。
迈迪工具集V55下载:文章底部
迈迪工具集V55安装教程:
一.环境要求:
操作系统: XP,Win7、win10(Win7\win10下建议以管理员身份运行)
SolidWorks版本:建议 2012,2013及以上版本(仅支持SolidWorks2010以上版本)
二.初始化过程:
迈迪三维设计工具集为免安装软件,下载后解压到任一目录下,比如放到D盘里面

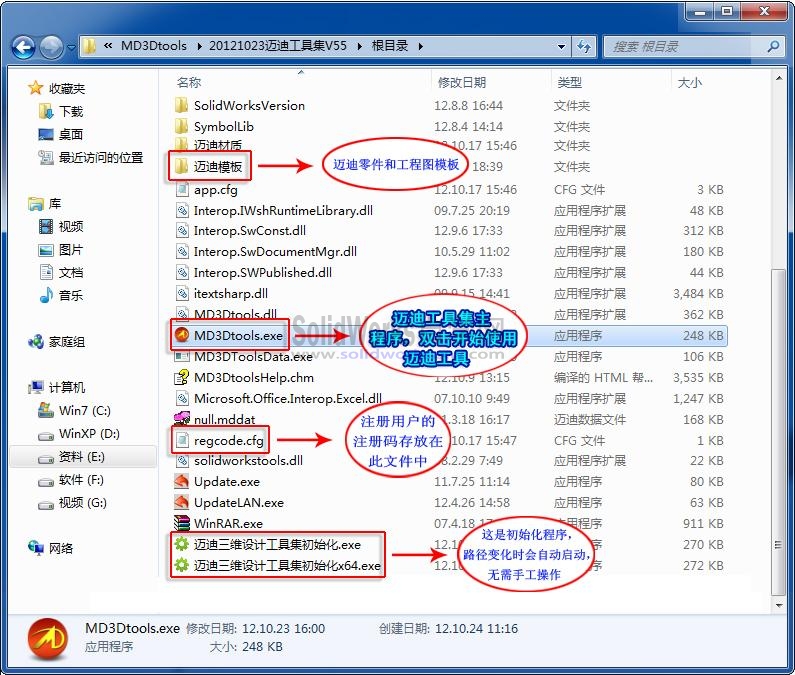

打开【根目录】,找到如下图所示的主程序“MD3Dtools.exe”,双击启动:

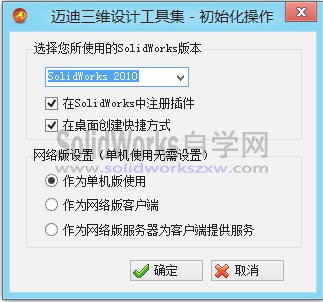

若首次使用迈迪工具,会自动启动初始化程序:(若程序目录被移动、重命名后也会被认为首次使用)。然后勾选下面的选项
1. 选择SolidWorks版本:下拉列表中列出了当前电脑所安装的所有SolidWorks版本(不支持2010以下版本),选择正在使用的版本。
2. 在SolidWorks中注册插件:选中后打开SolidWorks会存在迈迪插件。
3. 网络版设置:设置是否在企业内网中共享模型库。
作为单机版使用:不使用局域网的功能,但仍然可以使用在线配件库,以及在线更新。建议个人用户选此项。
作为内网客户端:需要首先在企业内网中配置一台迈迪工具集服务器。请参考相关帮助。
作为内网服务器:配置当前电脑为内网中的迈迪工具集服务器,详细设置方法请参考相关帮助。
设置完成后,单击【确定】进入下一步。
弹窗提示将插件注册文件加入到注册表中:单击【是】注册迈迪插件。

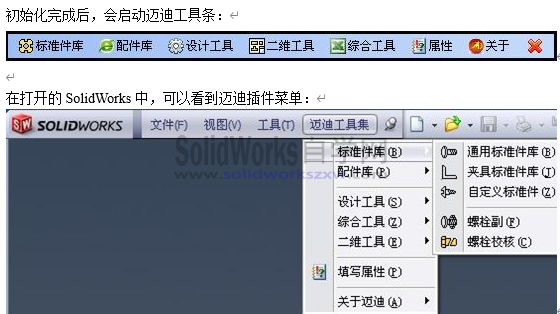

迈迪工具集V55使用方法:需要先打开SolidWorks软件,在点击桌面的迈迪工具集图标,然后选择合适的标准件规格,双击图片就可以生成啦,比较的简单奥。

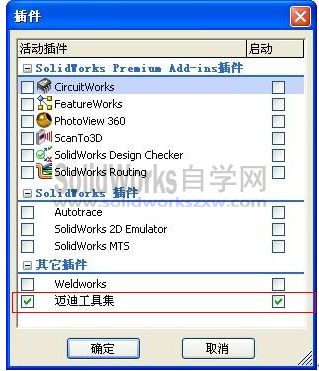

如果没有显示迈迪插件菜单,请到SolidWorks插件管理器中勾选迈迪插件。如下图所示:
