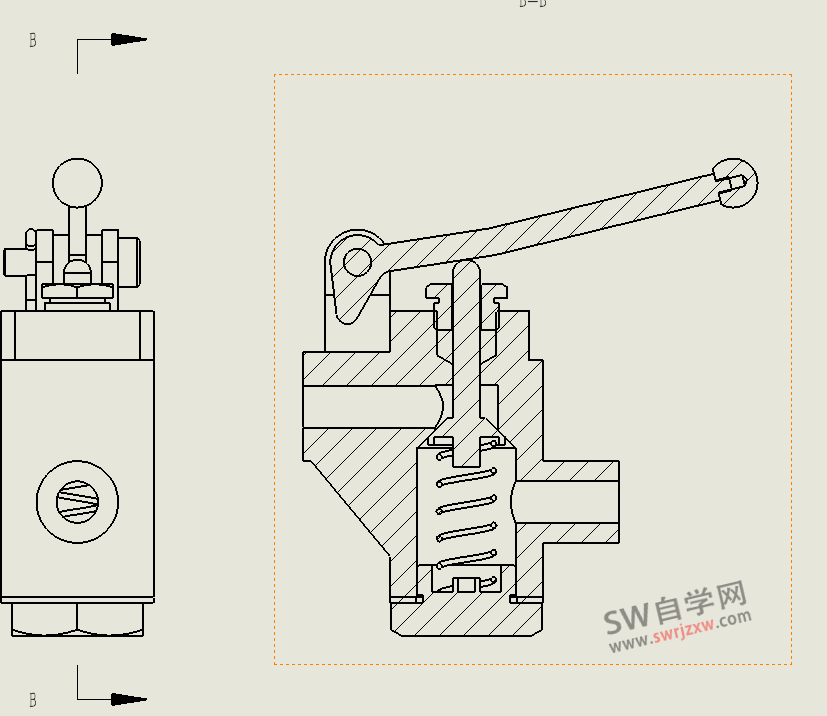

如果我们默认生成SolidWorks剖视图，生成的剖面线都是朝向一个方向的，如下图所示：
解决方法：

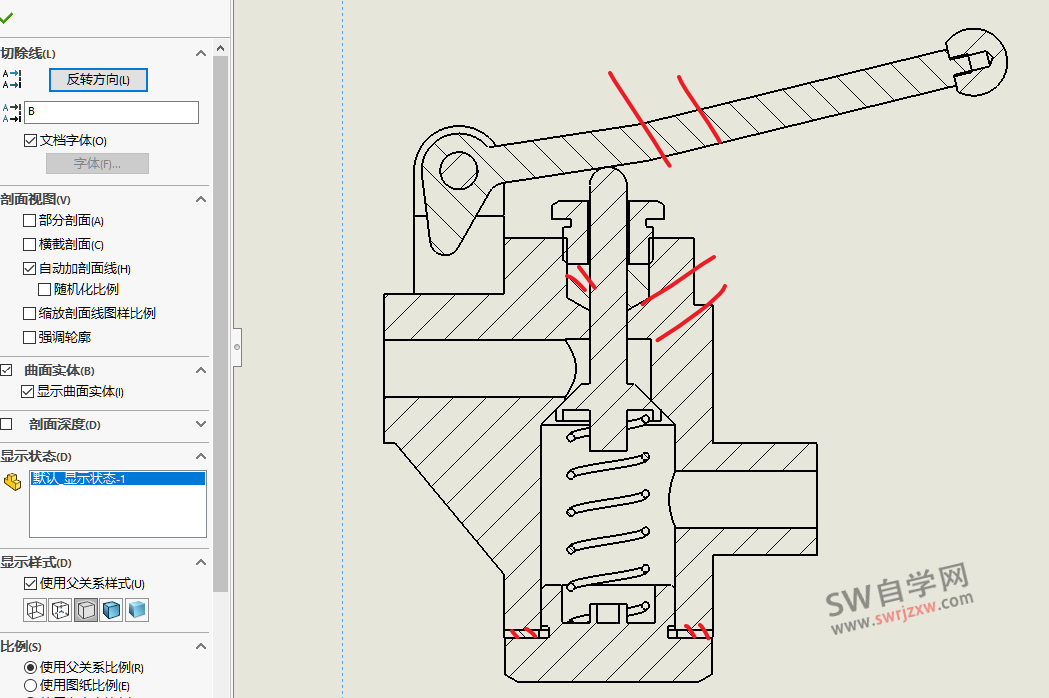

很简单，我们选中剖视图，勾选自动加剖面线，这样我们就发现相邻零件的剖面线方向发生了变化，更符合机械制图标准。
同时勾选缩放剖面线图样比例，也可以改变剖面线的疏密程度。
以上就是粉丝遇到SolidWorks剖面线方向的设置问题，如果你也遇到了，赶紧收藏备用。
