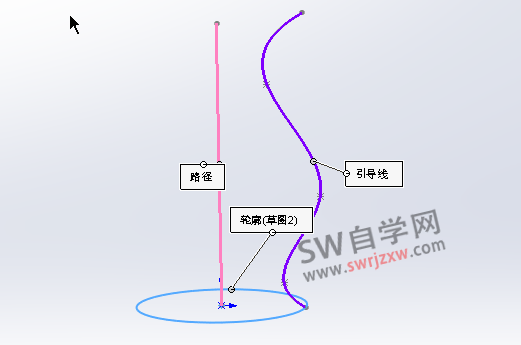

SolidWorks扫描说简单也简单，说难也难，因为明明很明显的扫描草图、扫描路径、扫描引导线，如图所示
但是就是会出错，重建模型错误，此中间的轮廓#2无法求解，请考虑编辑原始截面草图的几何关系和尺寸。
解决方法：

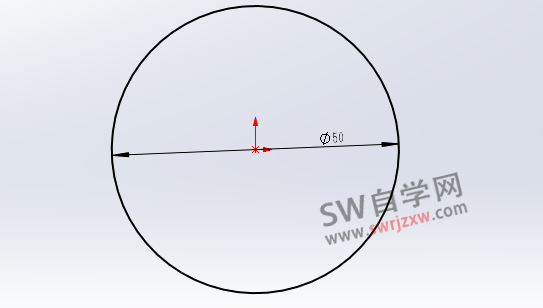

我们通过模型分析，发现扫描草图，标注了尺寸。
那么我提示到这里你明白了吗？好，我继续分析，因为我们标注了直径，所以这个圆的大小就确定了！不可能根据扫描引导线改变直径，所以会出错。

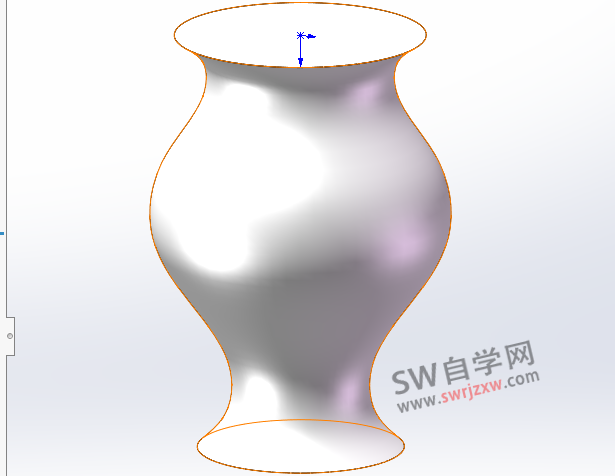

解决方法就是我们的圆不要定义直径，样条曲线定义尺寸，然后样条曲线的端点和圆添加穿透或重合的几何关系即可。
启示：通过这个案例，溪风想要分享的是，扫描的轮廓草图沿引导线变化部分不要定义尺寸，而是通过固定引导线的尺寸来规定扫描的形状。
