SolidWorks菱形防滑花纹板怎么做?方法很简单

相信大部分机械设计师都见过我们车间里面或者某些产品上的菱形防滑花纹板,这种是成品的菱形花纹钢板,工人直接切割折弯加工即可,常用在防滑的楼梯踏步,室外的平台等等场合。

那么在SolidWorks里面我们如何实现SolidWorks菱形防滑花纹的效果呢?是拉伸出花纹特征呢还是通过渲染也可以达到效果呢?SW自学网老师给你答案。

操作方法:

其实这种通过SolidWorks渲染就可以达到效果,如果你拉伸花纹阵列,电脑卡顿卡死太正常,因为是成品钢板直接可以买到,所以渲染是最好的方式。

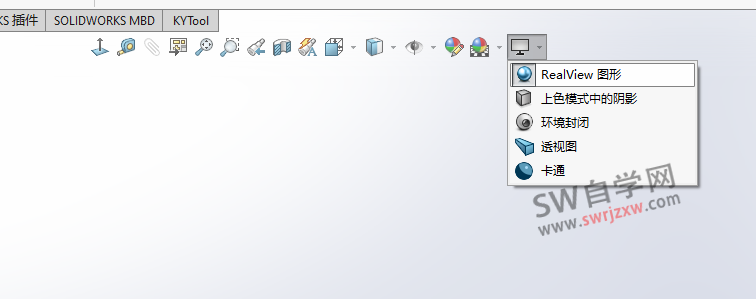

1、首先我们需要打开我们的solidworks小金球模式。这个网站已经分享过相关开启小金球的方法

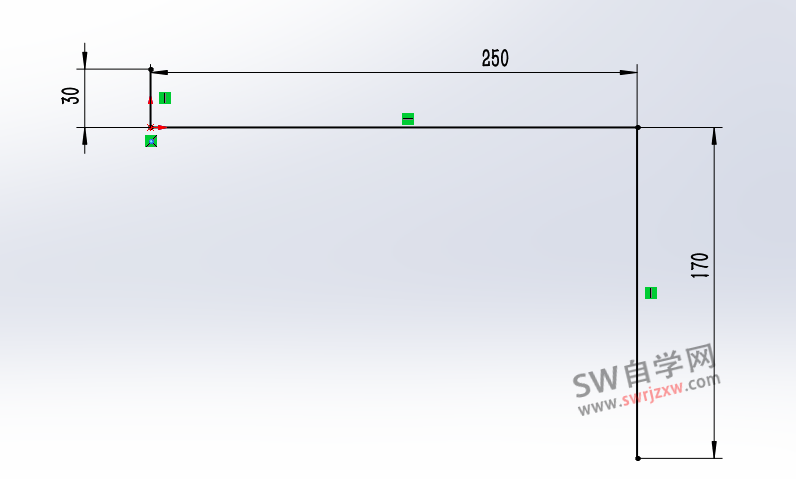

2、我们画一个楼梯踏步实例,进行渲染,新建零件,在前视基准面草图绘制

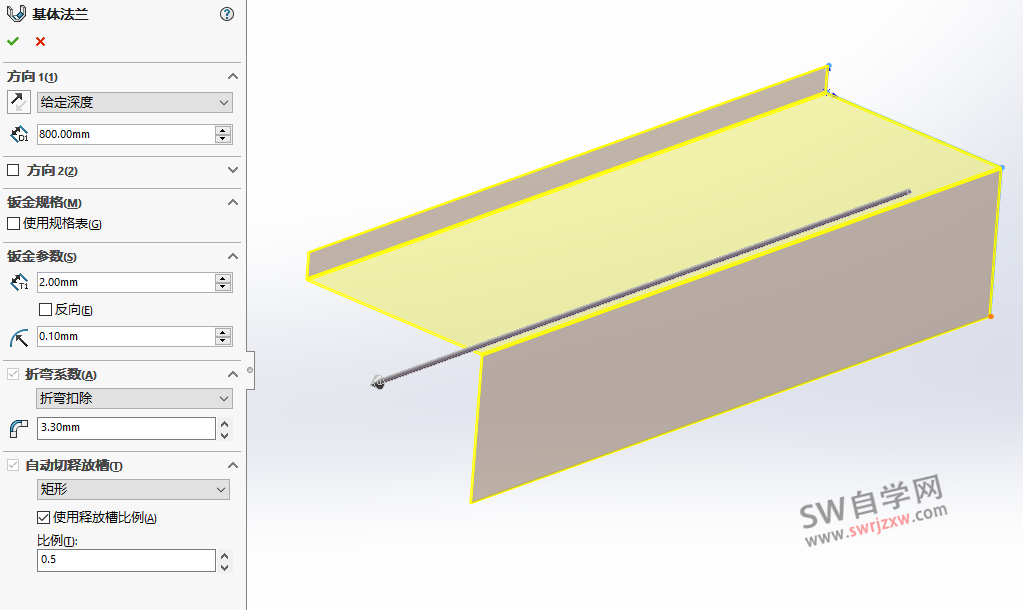

3、钣金-基体法兰

4、然后我们就开始渲染这个普通的板材即可。

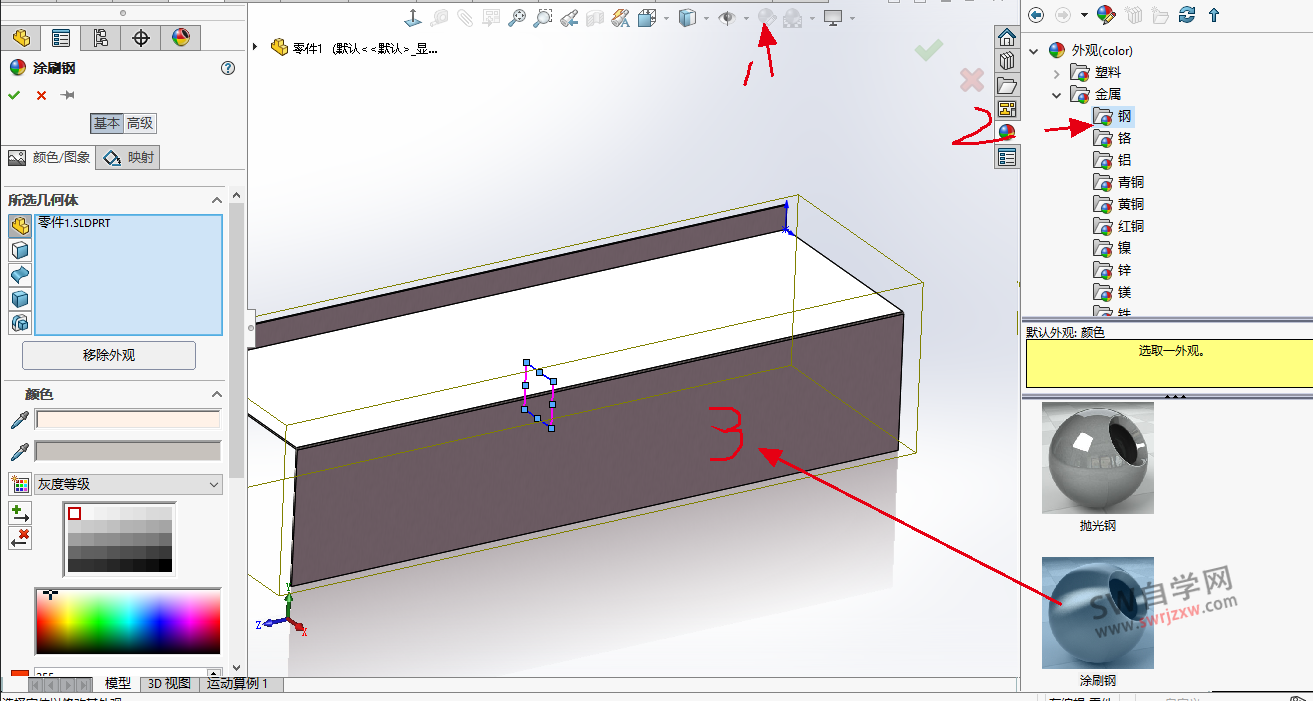

点击颜色球,选择一个钢板,材质选择不影响花纹板效果,所以你选哪个都行,然后拖到零件上,进行材质渲染

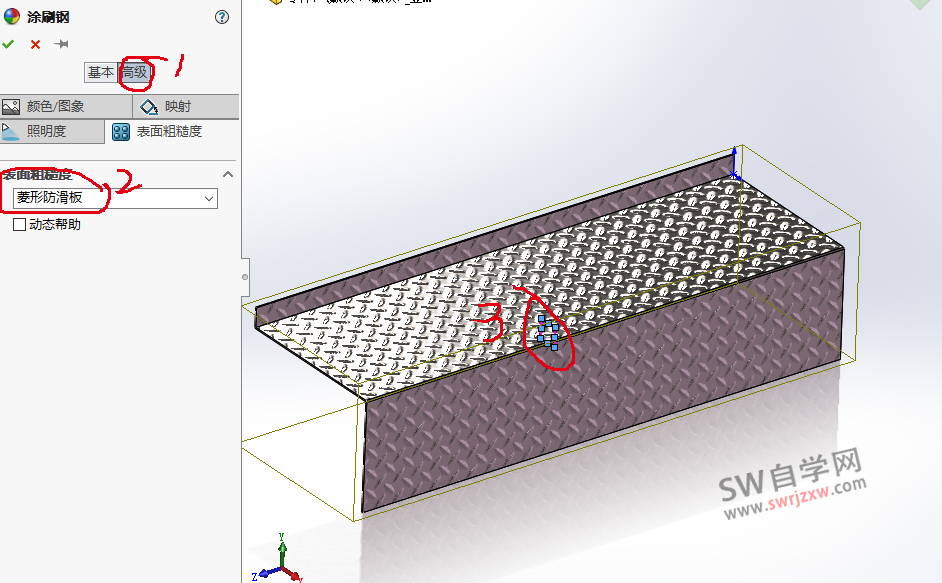

5、重要的一步来了,我们点击高级,然后选择-表面粗糙度-菱形防滑板

右侧的矩形可以鼠标调节大小,对应的就是菱形花纹的疏密程度,调好以后点击对号确定就行。

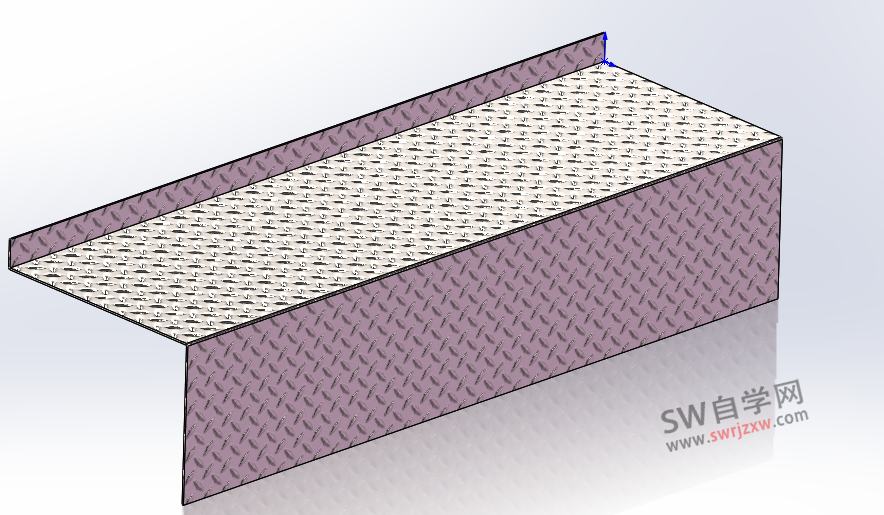

以上就是SolidWorks菱形防滑花纹板的实现方法,非常的简单方便,希望可以帮助到SW自学网的粉丝们,欢迎转发备用。
