SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

很多时候我们用到SolidWorks钣金的扫描法兰的命令,但是这个命令有的时候明明可以,但还是会出错,那么到底SolidWorks扫描法兰怎么用呢?什么时候会成功什么时候会失败呢?这里整理一篇网文摘录分享给大家,感觉还不错奥。

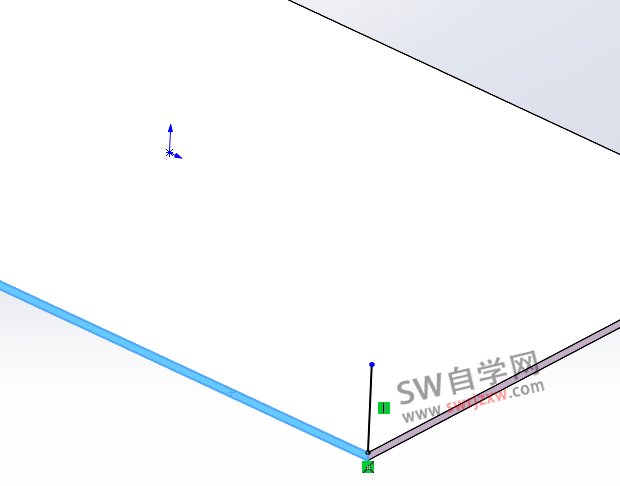

第一种:没有圆角的可以扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

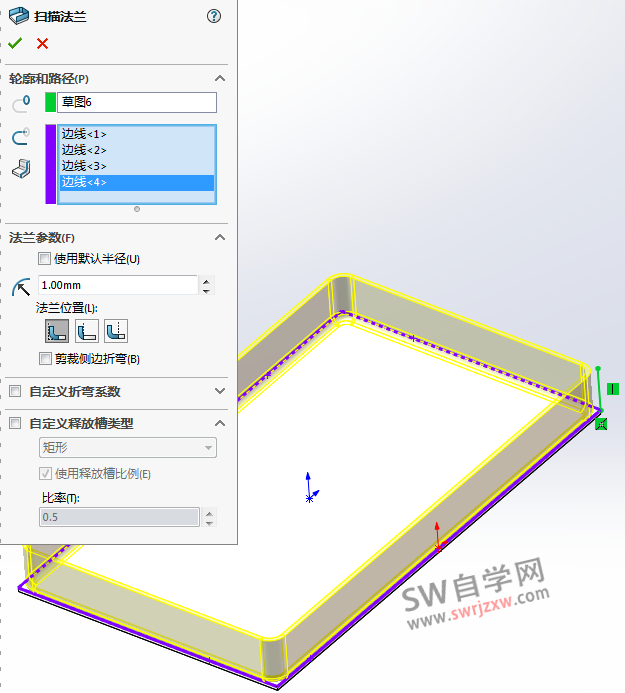

钣金-扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

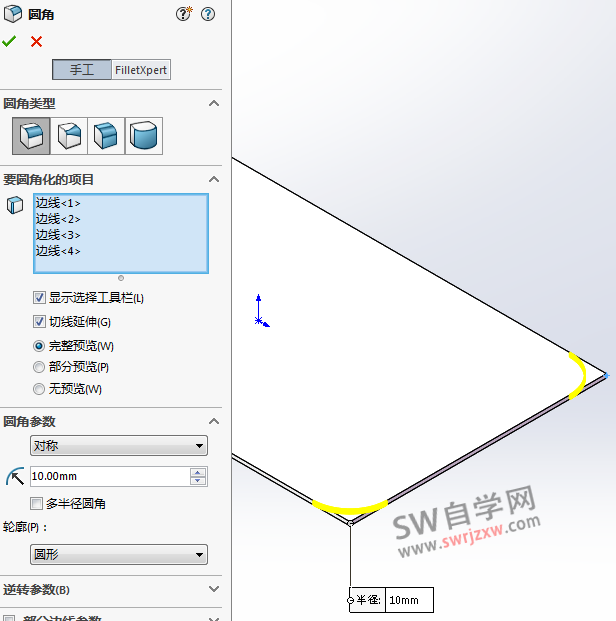

第二种:圆角边的不可以扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

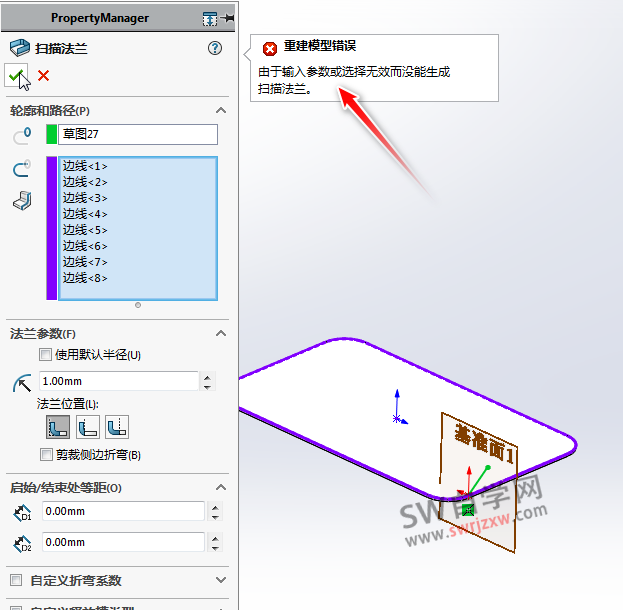

然后再用钣金-扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

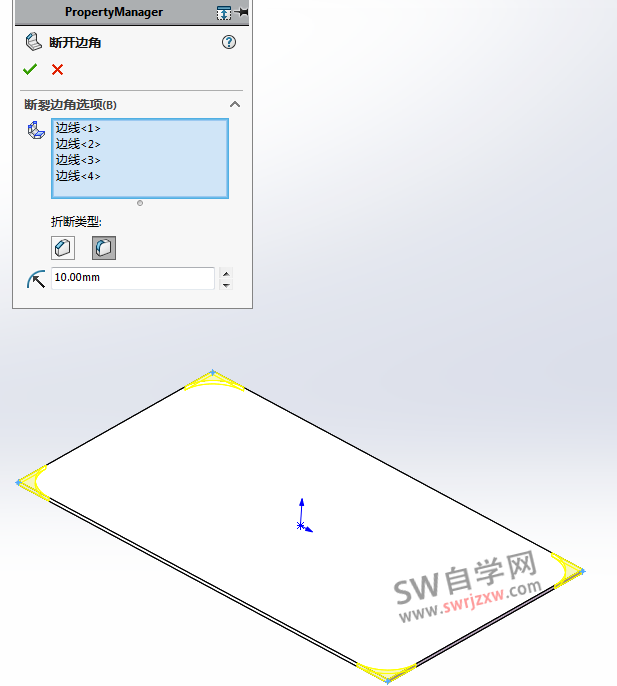

第三种:断开边角可以扫描法兰(对比第二种)

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

钣金-扫描法兰成功

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

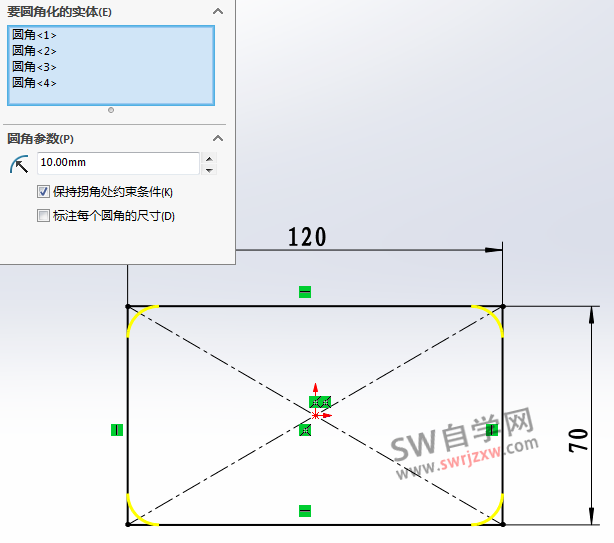

第四种:草图里面倒圆角的,可以成功扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

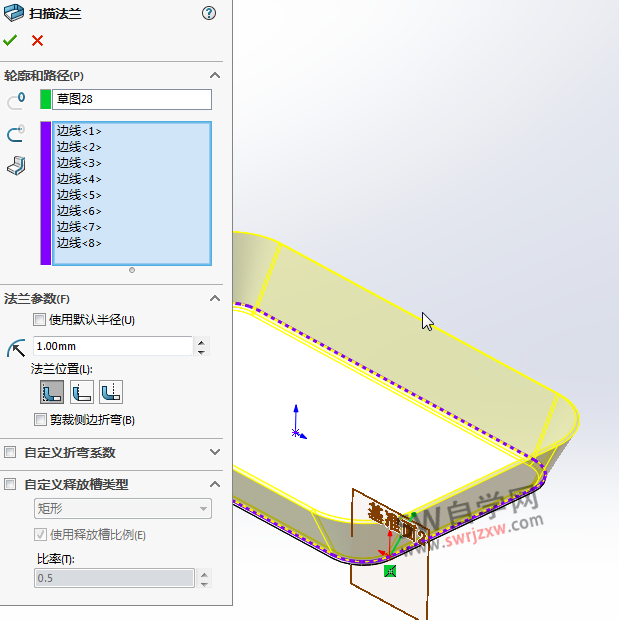

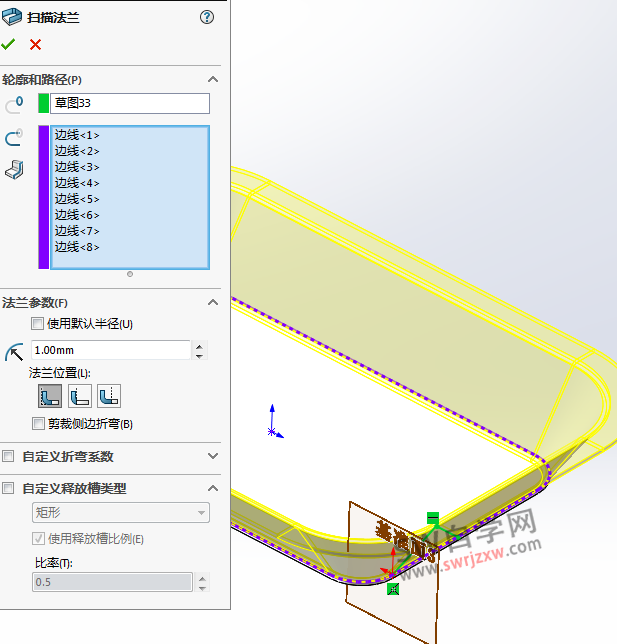

然后在用扫描法兰,也是可以的

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

第五种:拉伸切除的不可以扫描法兰,正交切除的则可以扫描法兰,看效果

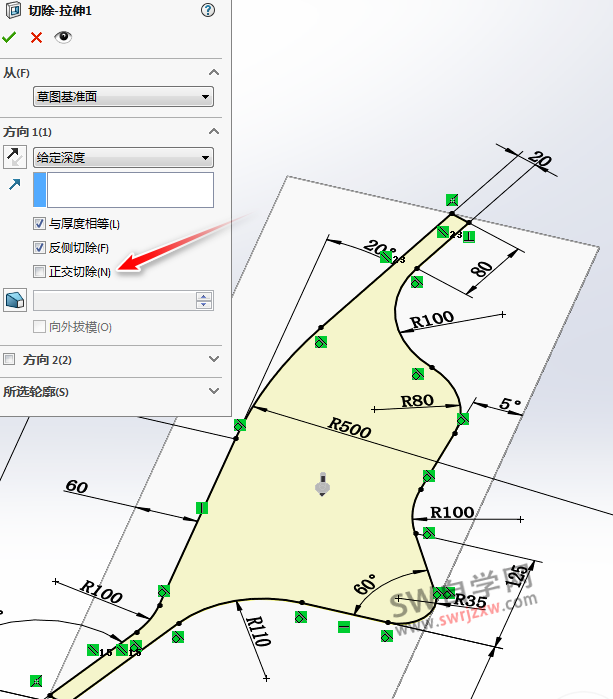

这是没有勾选正交切除的

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

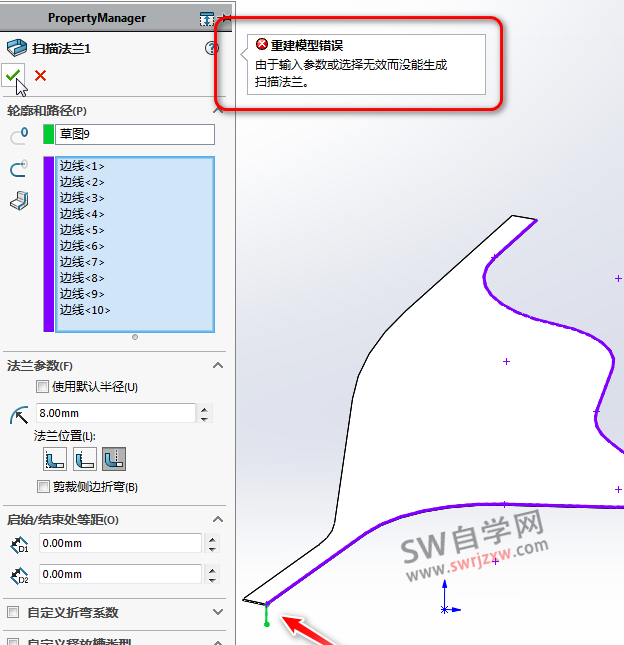

不能用扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

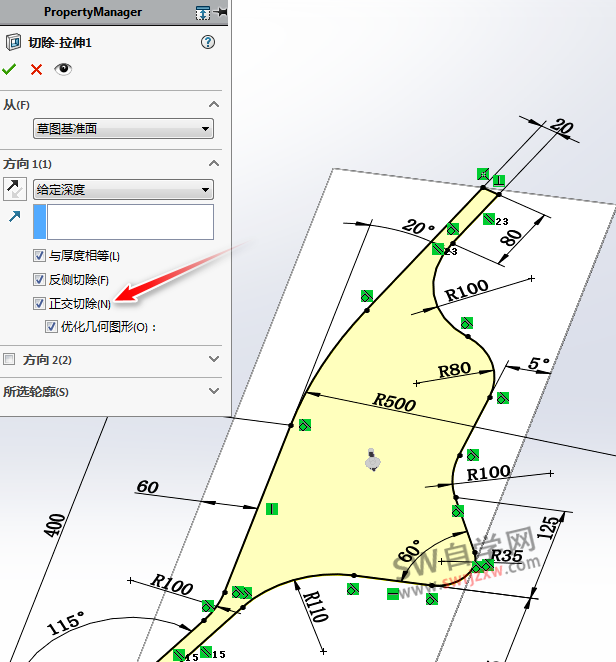

这是我们勾选了正交切除的

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

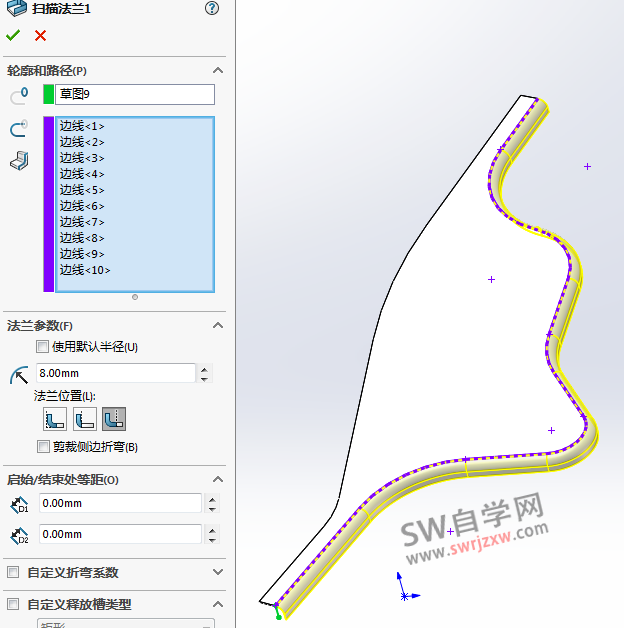

他就可以进行钣金-扫描法兰

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

第六种:分开扫描的也不行,整体扫描法兰就可以,基体不是一个平面的情况

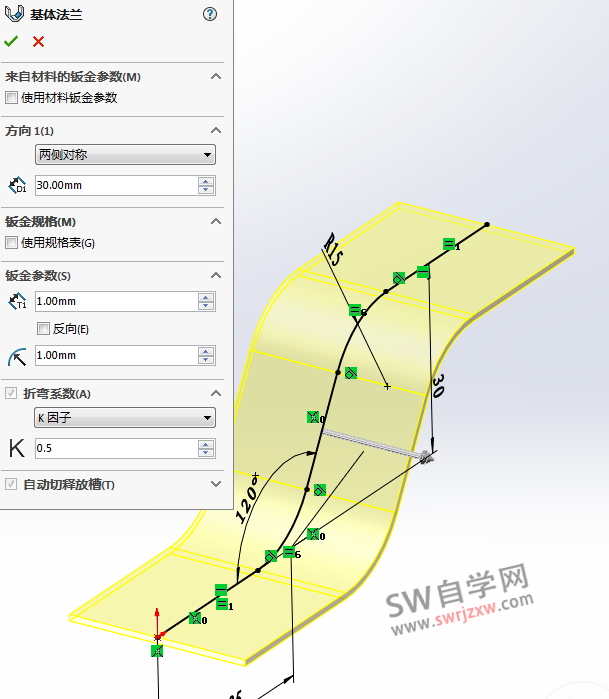

基体法兰不是一个板材平面,有折弯或压弧

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

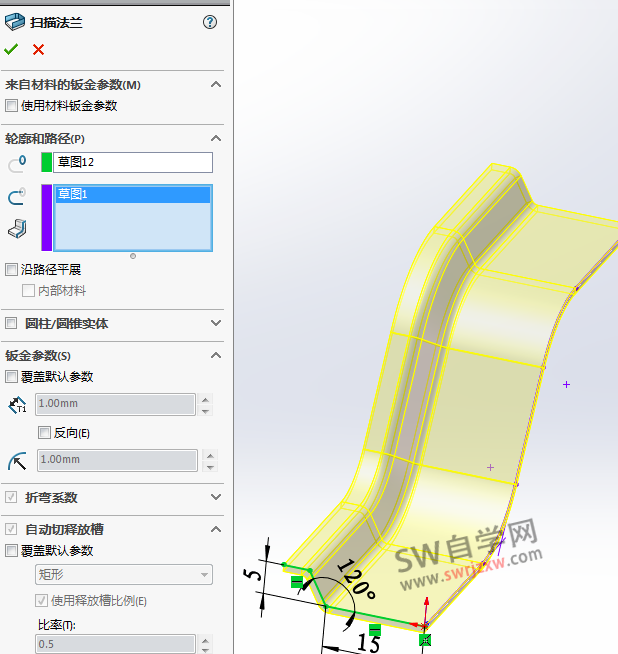

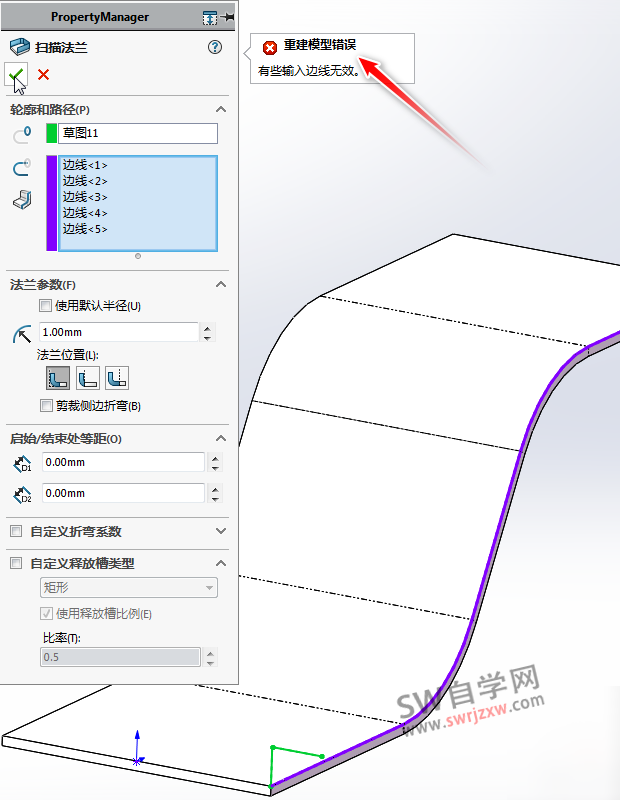

他就不可以进行扫描法兰的操作

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

但是整体是草图的两条轮廓就可以成功的扫描法兰。

SolidWorks扫描法兰怎么用?钣金扫描法兰避免失败错误有技巧

以上就是给大家分享的SolidWorks钣金扫描法兰的使用方法和注意不同场合能否成功使用的关键,希望可以帮助到大家,正确使用SolidWorks扫描法兰。
