SolidWorks折弯注释不显示怎么办?方法全在细节里

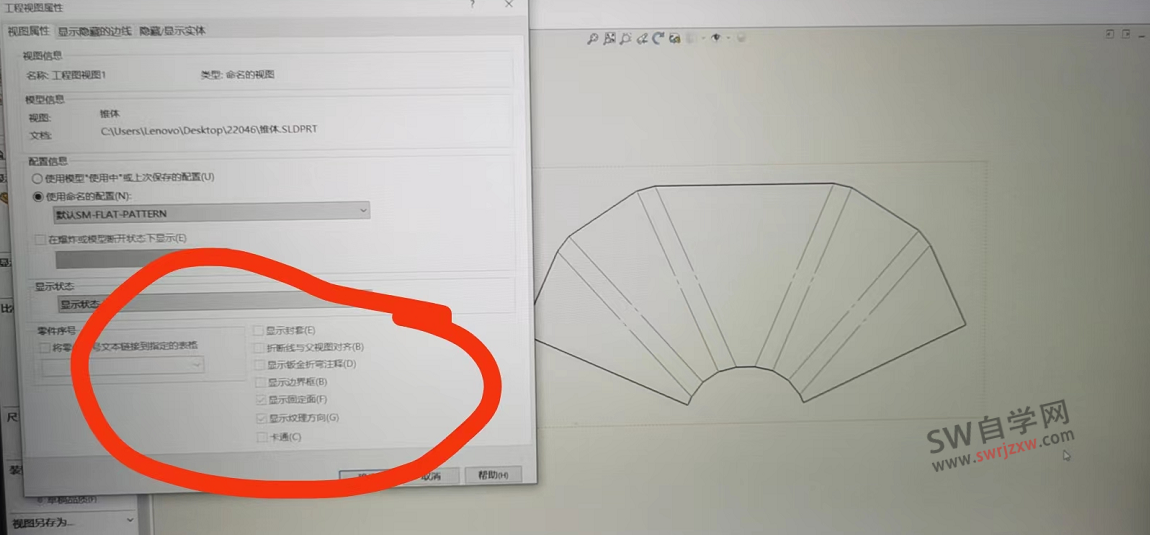

今天有SW自学网的粉丝问了这样一个问题,就是SolidWorks工程图里面钣金展开图,可以展开,但是没有折弯注释,就是向上向下折弯没有注释,如下图所示:

SolidWorks折弯注释不显示怎么办?方法全在细节里

经过排查,我们找到了原因并成功解决,这里分享给sw自学网的学员和粉丝们。

解决方法:

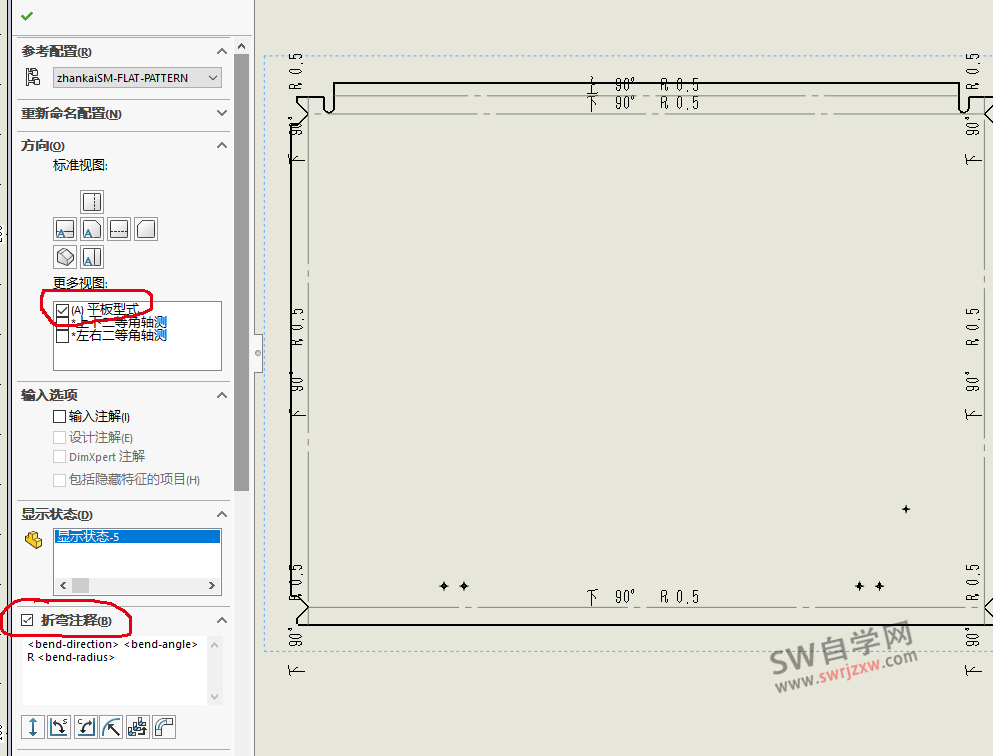

我们点击这个展开视图,找到左侧的属性,我们一定要勾选平板形式,然后要勾选折弯注释,如下图所示:

SolidWorks折弯注释不显示怎么办?方法全在细节里

以上就是SolidWorks折弯注释不显示的解决方法,如果你也遇到,不妨试一下,没遇到可以转发朋友圈备用收藏。
