SolidWorks折弯注释改中文怎么改?

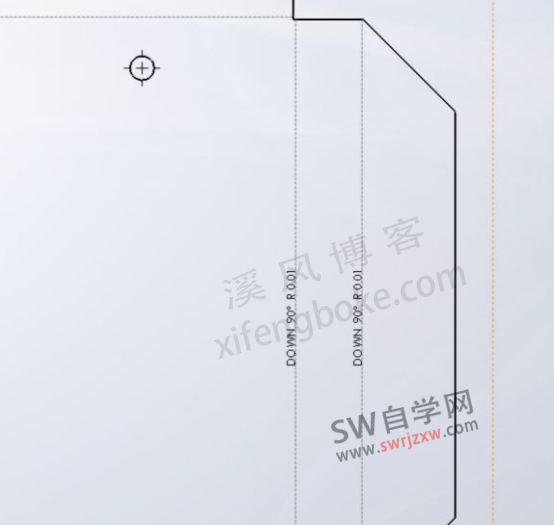

很多SolidWorks设计师会发现这样一个问题,在solidworks设计钣金的时候,solidworks工程图导出来模型的展开图,上面的折弯注释是up和down英文显示,怎么改成中文呢?毕竟我们认识工人可能会不认识,所以有必要将SolidWorks折弯注释英文改成中文。

修改方法

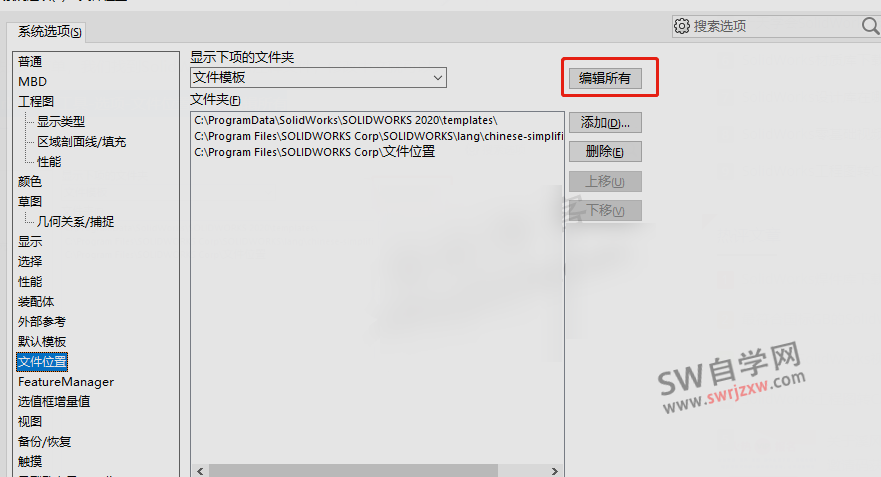

1、打开SolidWorks软件-工具-选项-文件位置-点击编辑所有

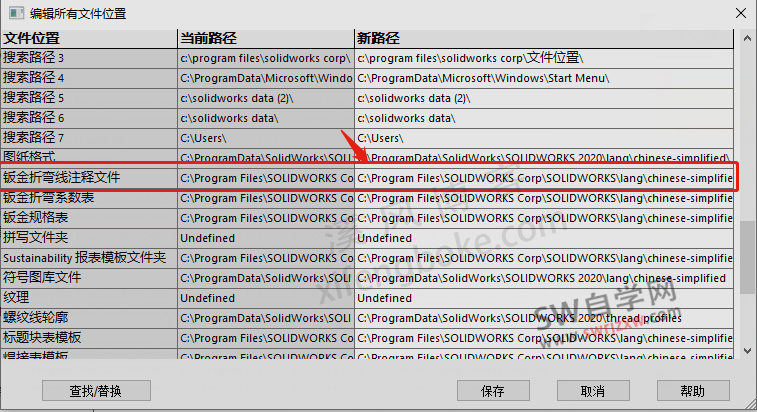

2、点击编辑所有之后,我们找到solidworks折弯注释文件,然后找到他的位置

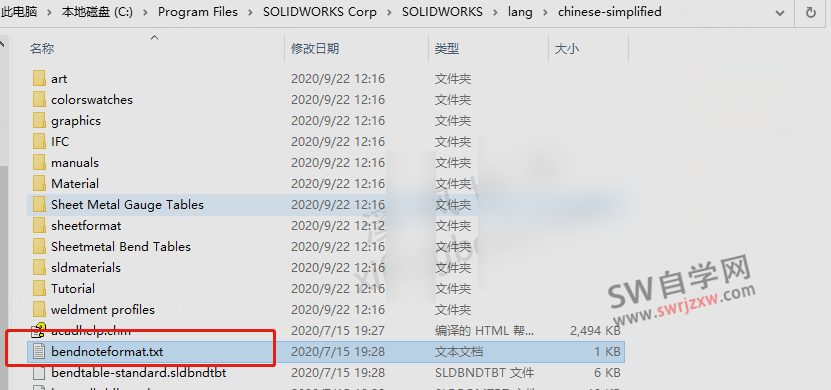

3、我们打开这个文件夹,找到注释文件bendnoteformat,并把它打开

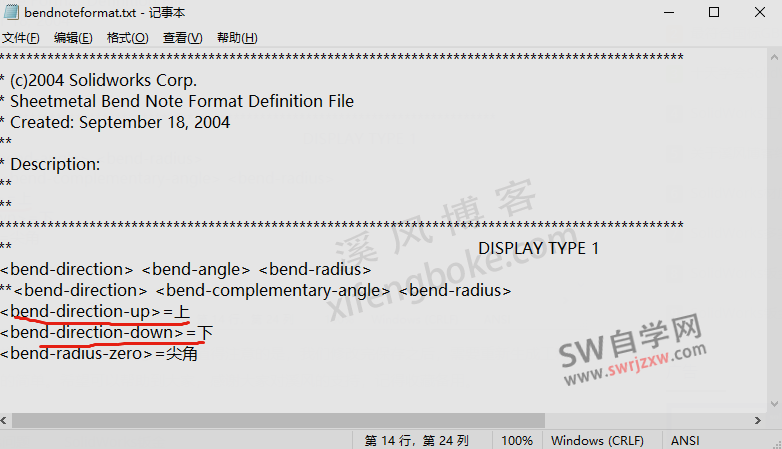

4、打开这个bendnoteformat文件,然后我们进行适当的修改即可。一定要注意其中的格式,不能出错

修改之后记得保存ctrl+s快捷键,保存之后我们关掉重新打开看看是不是修改对了。

确认之后我们就可以关掉solidworks软件,重启电脑,然后在进行出图,就会发现我们的solidworks钣金工程图折弯图上的折弯注释就是中文的啦,如果你正好遇到,赶紧试一下吧。
