SolidWorks圆有棱角不圆怎么办?如何设置?

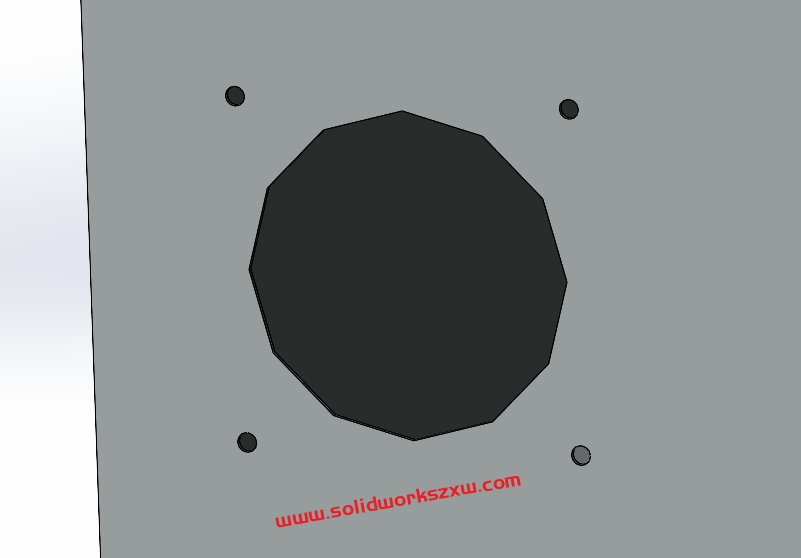

今天打开一个网友的SolidWorks模型,发现这里SolidWorks拉伸切除的圆孔不圆,有锯齿,有棱角,重建模型也还是不会变圆,这是怎么回事呢?如下图所示:

SolidWorks圆有棱角不圆怎么办?如何设置?

SolidWorks圆孔不圆如何解决呢?方法很简单,SolidWorks自学网给大家分享解决方法:

解决方法:

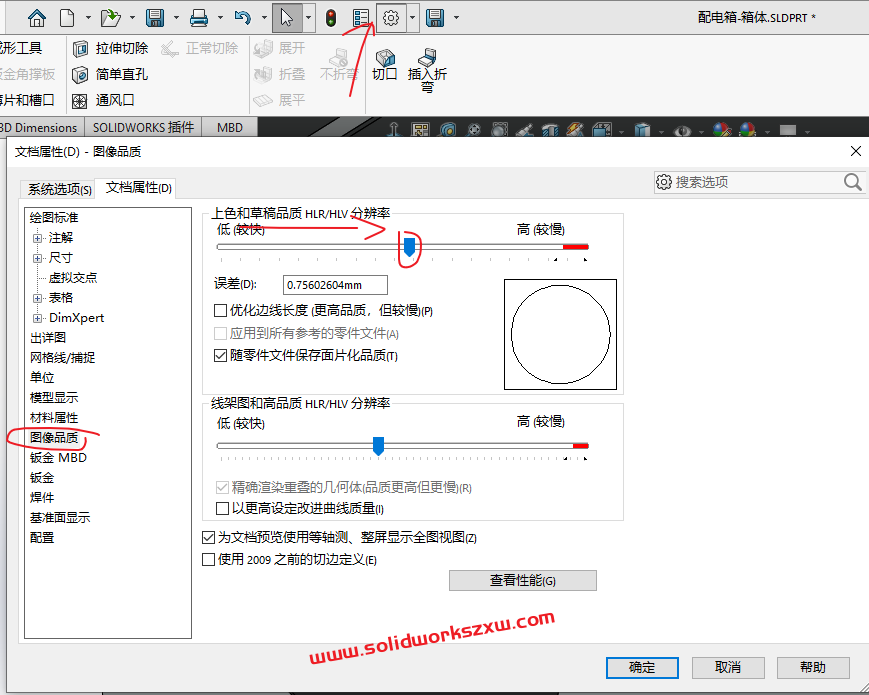

SolidWorks工具-选项-文档属性,

SolidWorks圆有棱角不圆怎么办?如何设置?

图形品质,上色和草图品质分辨率这里,我们设置的高一点,会发现下面的预览圆会越来越圆,如果低一点,就会出现菱角多边形的情况,所以我们可以把这个数值调高一点。

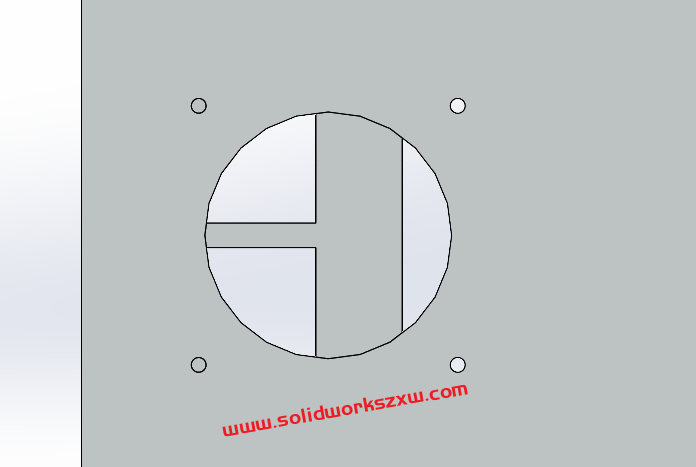

看效果

SolidWorks圆有棱角不圆怎么办?如何设置?

以上就是SolidWorks圆有棱角多边形不圆的情况的解决方法,赶紧去试一下吧。
