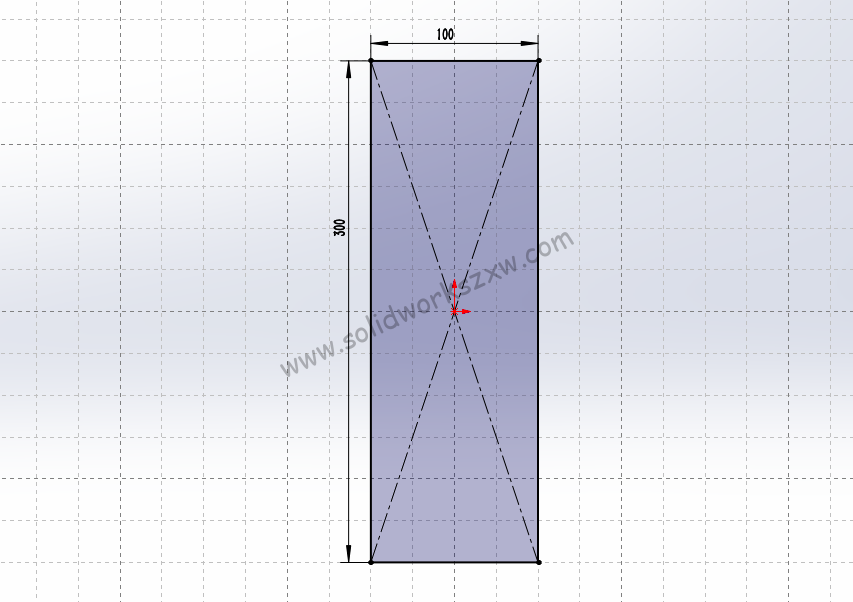

今天有粉丝问了一个关于solidworks草图出现网格的问题,不太常见,就是画SolidWorks草图出现网格,如下图所示:
那么如何把SolidWorks草图网格取消掉呢?方法很简单,设置一下即可。
解决方法:

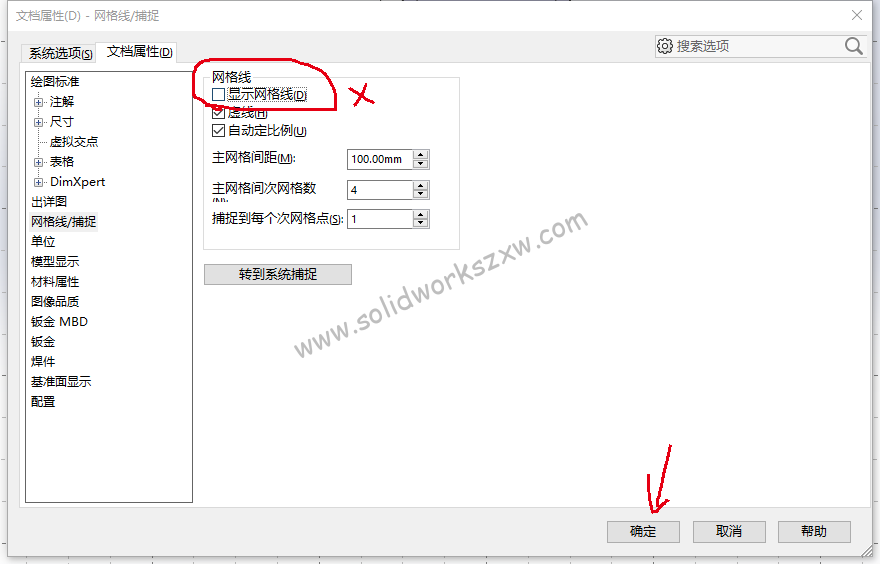

1、打开SolidWorks选项-文档属性
取消勾选显示网格线,然后点击确定。
相反,如果你草图没有网格,想要显示网格,那么你就勾选就行了。

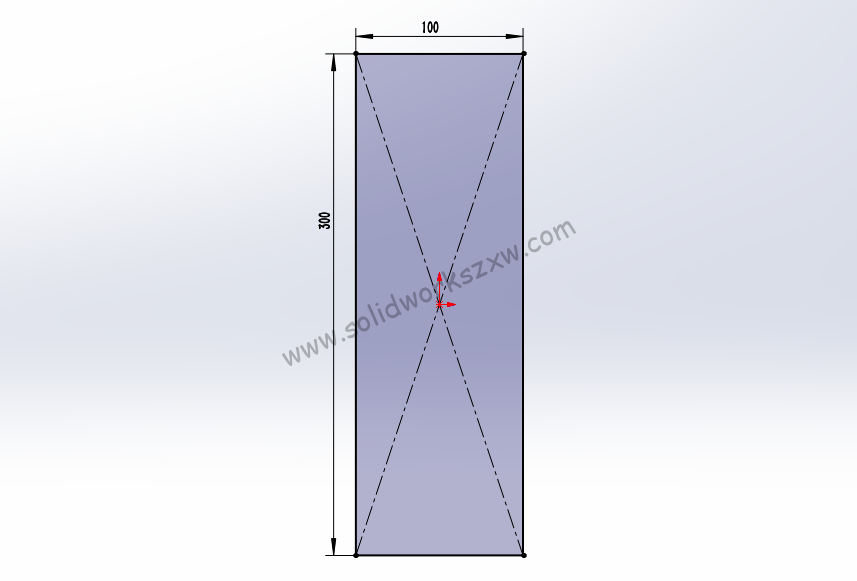

然后我们看到草图网格就没有了
2、上面就能解决当前模型的草图网格问题,但是如果你从新新建零件,还是草图会出现网格,那么我们就要去修改模板了,方法也很简单。

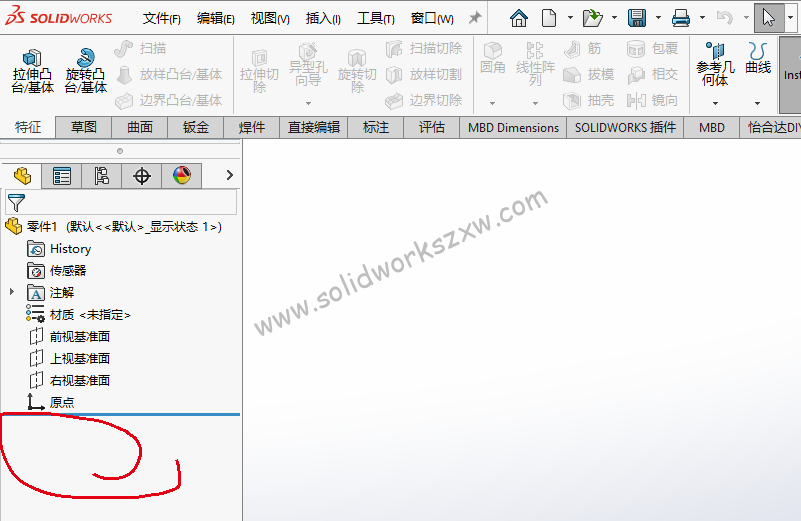

删掉草图,什么也不做,如下图所示:
选项-文档属性,把网格取消勾选。

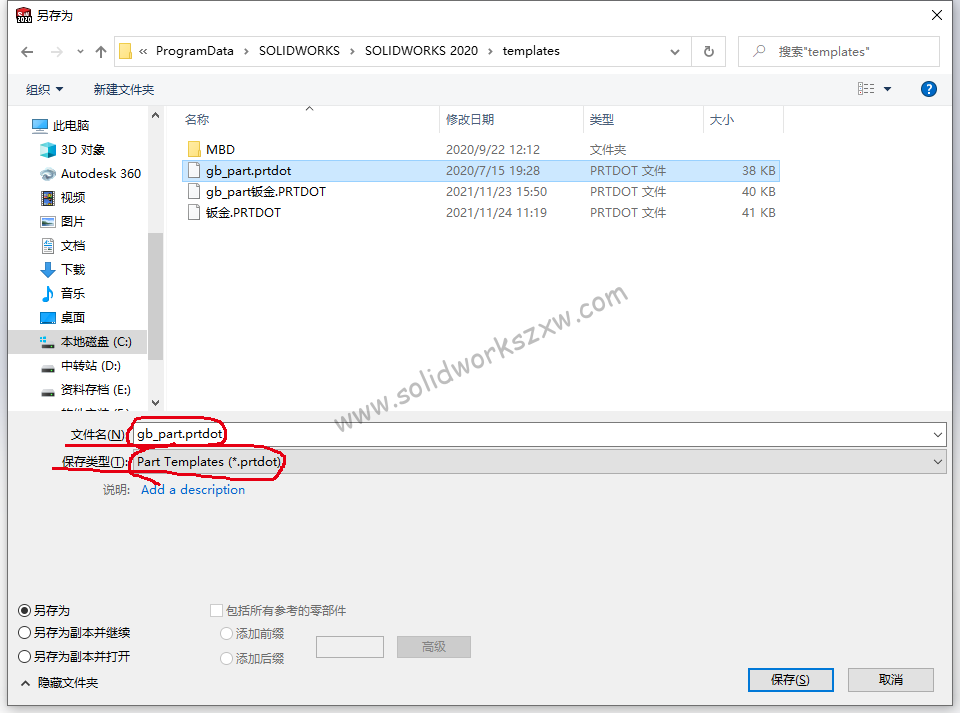

然后我们另存模板即可。
保存类型:选择prtdot

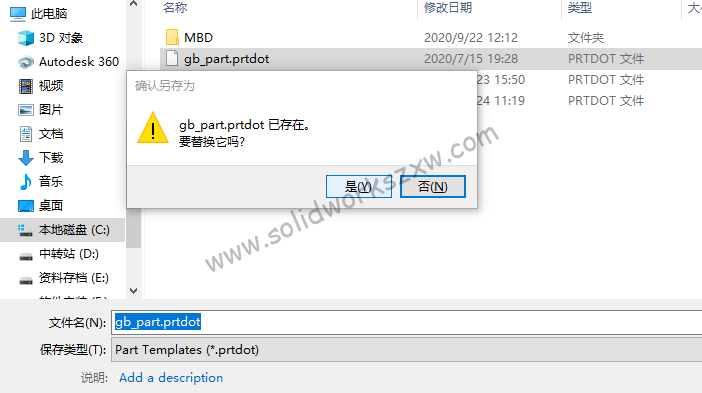

文件名:自己定义,也可以和之前的模板名字一样,这样保存的时候我们选择是,覆盖即可。
这样,我们在新建零件,就不会出现网格啦,彻底解决这个问题。
以上就是SolidWorks草图网格显示和取消的解决方法,亲测有效,希望可以帮助到SolidWorks自学网的粉丝们。欢迎转发朋友圈收藏。
