SolidWorks草图对称尺寸怎么标注？

很多SolidWorks新手都见过草图的对称标注，但是却不知道是如何标注出来的，这里SolidWorks自学网就给大家普及一下SolidWorks智能尺寸标注中心线对称尺寸的方法。

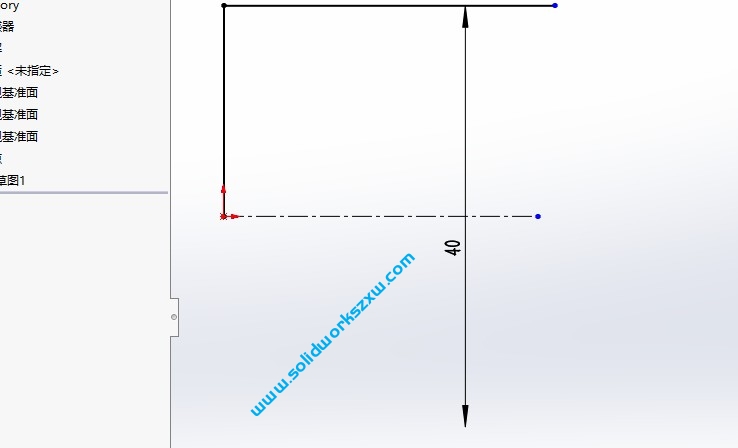

草图对称标注如下图所示：

其实对称标注就是我们用SolidWorks草图智能尺寸标注实现的，但是为什么你没有标注出这种效果呢？这里要提醒大家两点：

1、必须要有中心线！

2、智能尺寸选择直线和中心线，然后鼠标越过中心线往下确定尺寸。

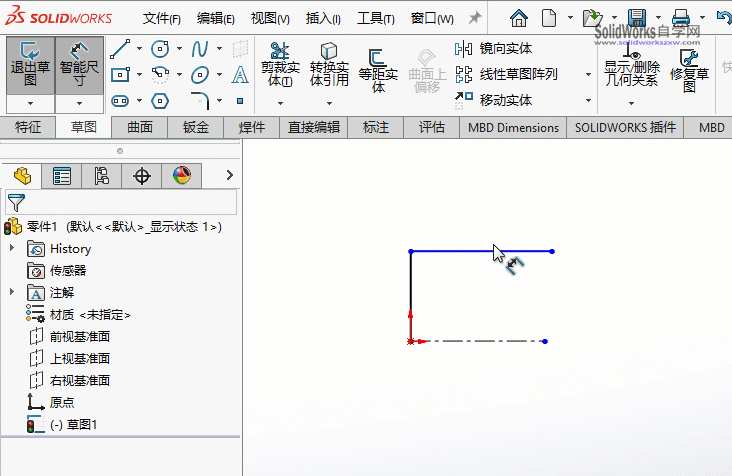

一起来看一下动图演示：

是不是很简单呢？转发收藏备用吧，这么好的操作技巧。
