SolidWorks钣金练习题,用到钣金展开和折叠命令

今天分享的这个SolidWorks钣金练习题,难度适中,可以说是难者不会,会者不难。主要用到SolidWorks钣金展开和折叠命令,大家也可以思考SolidWorks钣金展开和展平的区别。SolidWorks自学网网站内有答案奥。

SolidWorks钣金练习题效果图

SolidWorks钣金练习题,用到钣金展开和折叠命令

SolidWorks钣金练习题建模步骤:

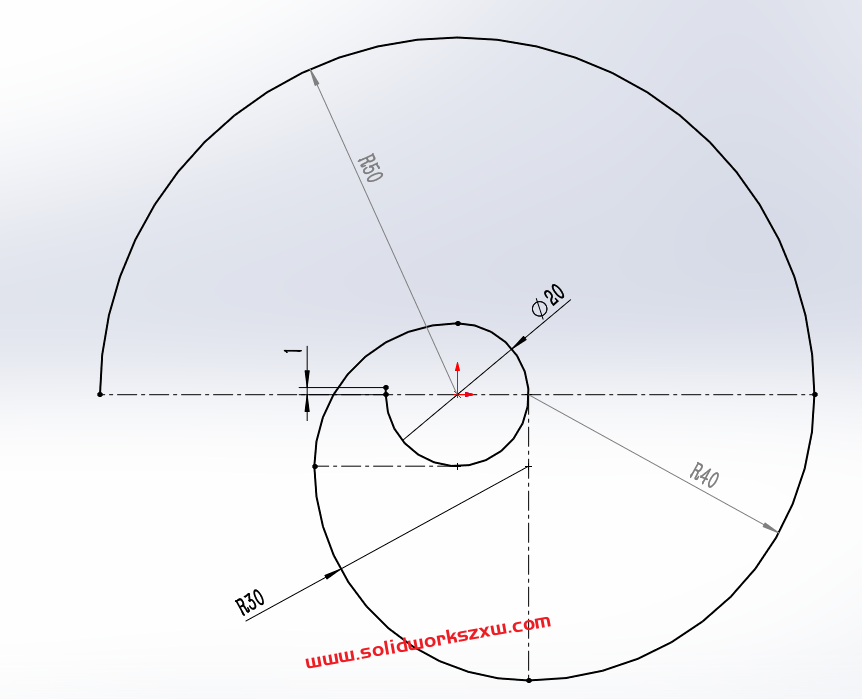

1、打开SolidWorks软件,新建零件,然后在上视基准面进行草图绘制,注意细节奥

SolidWorks钣金练习题,用到钣金展开和折叠命令

2、钣金-基体法兰-高度200,钣金厚度1,K因子0.5

SolidWorks钣金练习题,用到钣金展开和折叠命令

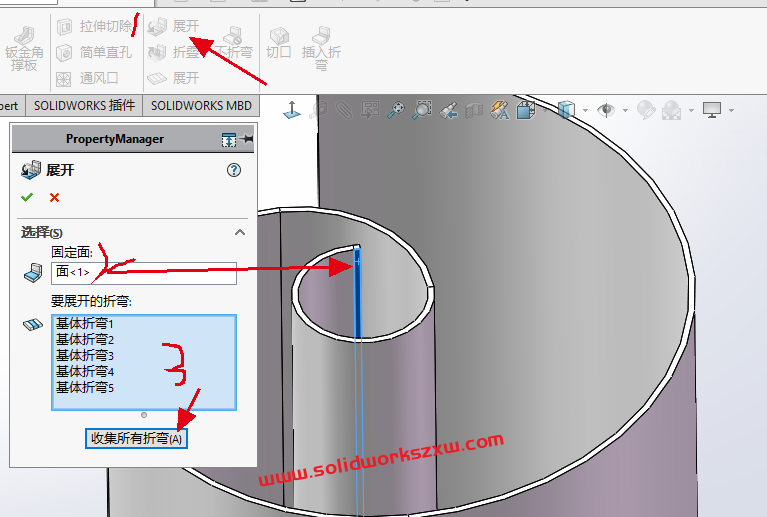

3、钣金-展开-固定面选择最小的这个平面,然后收集所有折弯

SolidWorks钣金练习题,用到钣金展开和折叠命令

确定之后的效果

SolidWorks钣金练习题,用到钣金展开和折叠命令

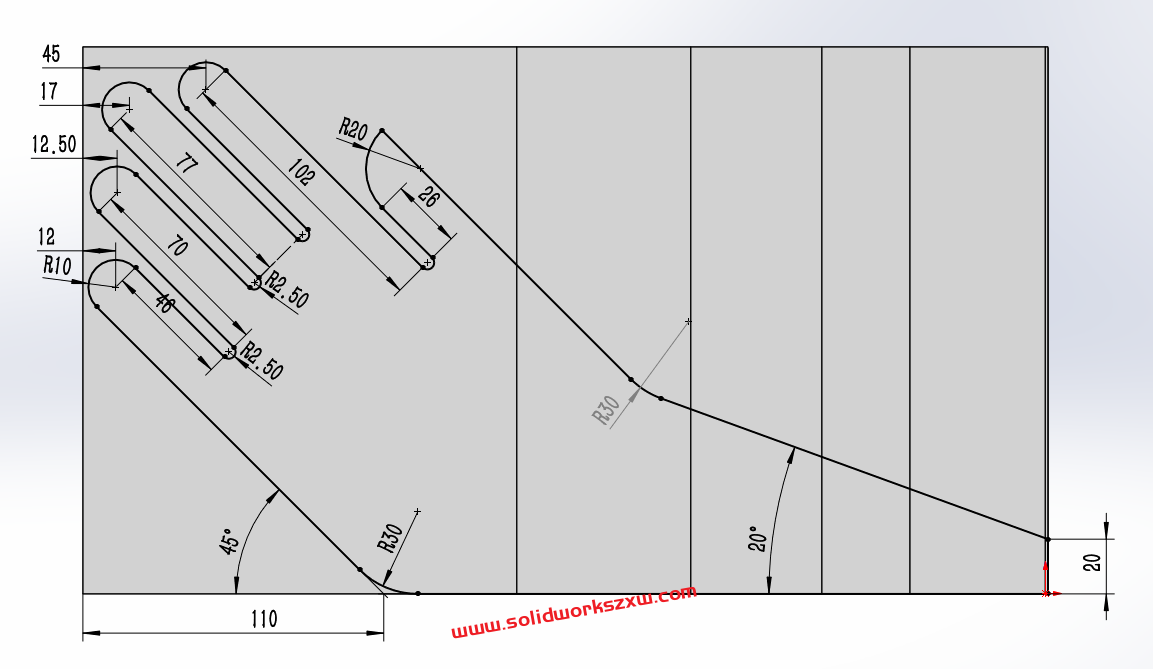

4、选择前面,然后进行草图绘制,绘制如下草图:

SolidWorks钣金练习题,用到钣金展开和折叠命令

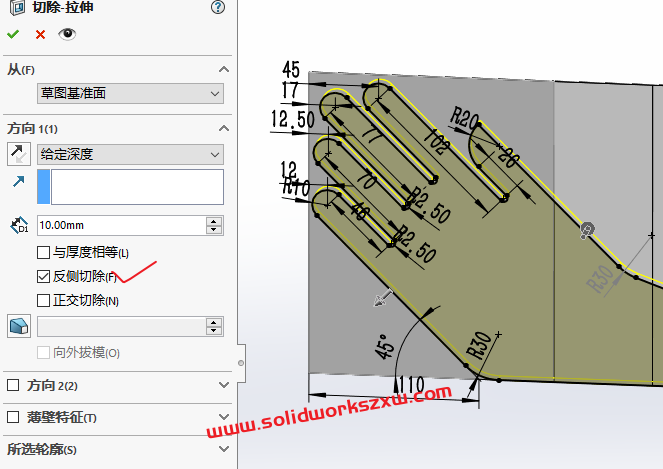

5、特征-拉伸切除-反侧切除奥

SolidWorks钣金练习题,用到钣金展开和折叠命令

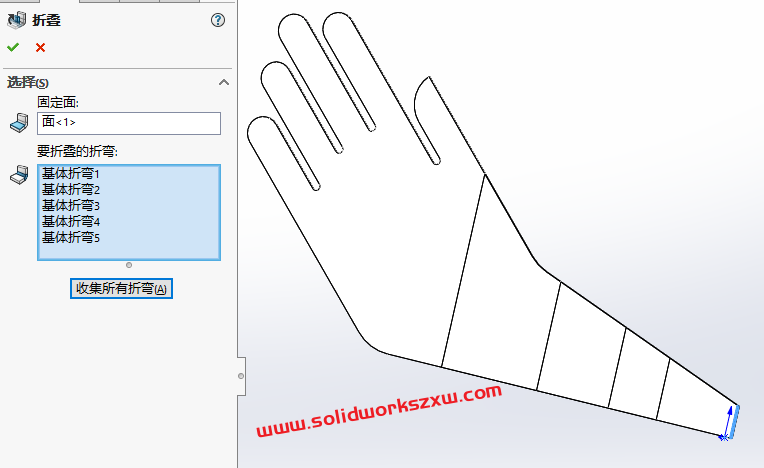

6、钣金-折叠-收集所有折弯

SolidWorks钣金练习题,用到钣金展开和折叠命令

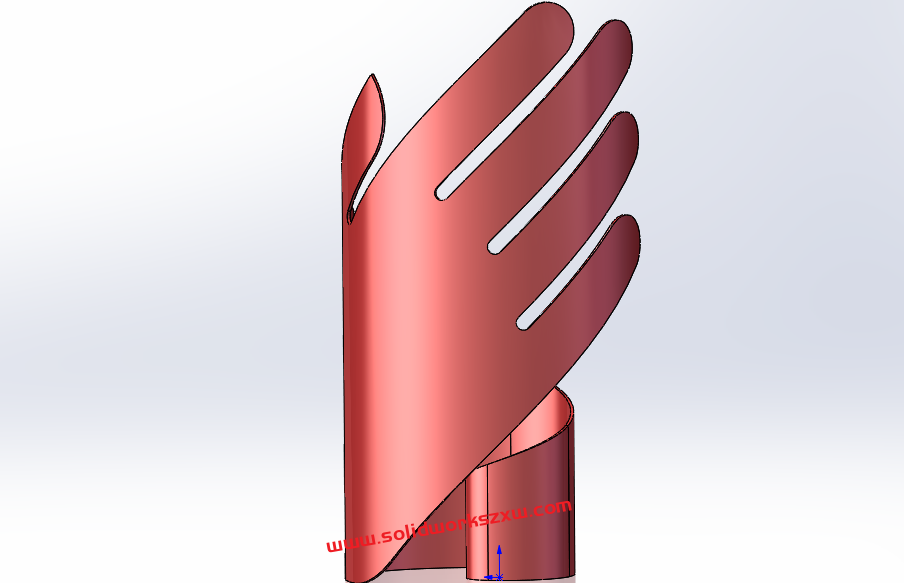

7、完成。

SolidWorks钣金练习题,用到钣金展开和折叠命令

以上就是SolidWorks自学网给大家分享的SolidWorks钣金练习题,巩固SolidWorks展开折叠命令,做到举一反三,应对设计工作。

SolidWorks钣金设计视频教程:点击学习

下载权限

查看
  • 免费下载
    评论并刷新后下载
    登录后下载

查看演示

  • {{attr.name}}:
您当前的等级为
登录后免费下载登录 小黑屋反思中,不准下载! 评论后刷新页面下载评论 支付以后下载 请先登录 您今天的下载次数(次)用完了,请明天再来 支付积分以后下载立即支付 支付以后下载立即支付 您当前的用户组不允许下载升级会员
您已获得下载权限 您可以每天下载资源次,今日剩余

给TA赞赏
共{{data.count}}人
人已赞赏
SolidWorks练习题

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

2022-2-17 11:34:37

SolidWorks练习题

SolidWorks扭转弹簧怎么画?螺旋线加扫描完成

2022-3-11 21:34:02

5 条回复 A文章作者 M管理员
  1. user7057

    作者牛逼

  2. user6434

    展开这一步选不上里面那个面怎么办?我的SW是19版的

    • SW自学网

      这个面长度只有1mm,所以你可以放大图形,然后再选,比较容易

  3. 瑞纳

    👍

    • user4319

      学习了,谢谢
