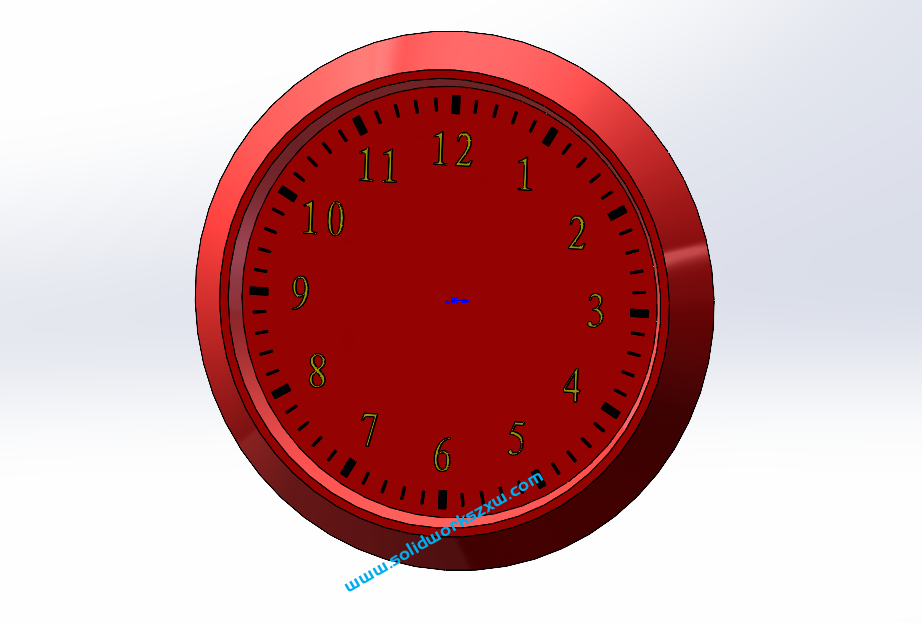

之前给大家分享了SolidWorks钟表刻度盘的绘制，有详细的步骤，不难，大家可以去看看，今天给大家分享SolidWorks如何在圆柱上画刻度盘，下面给出绘图步骤，SolidWorks设计师们可以根据步骤实战练习一下。

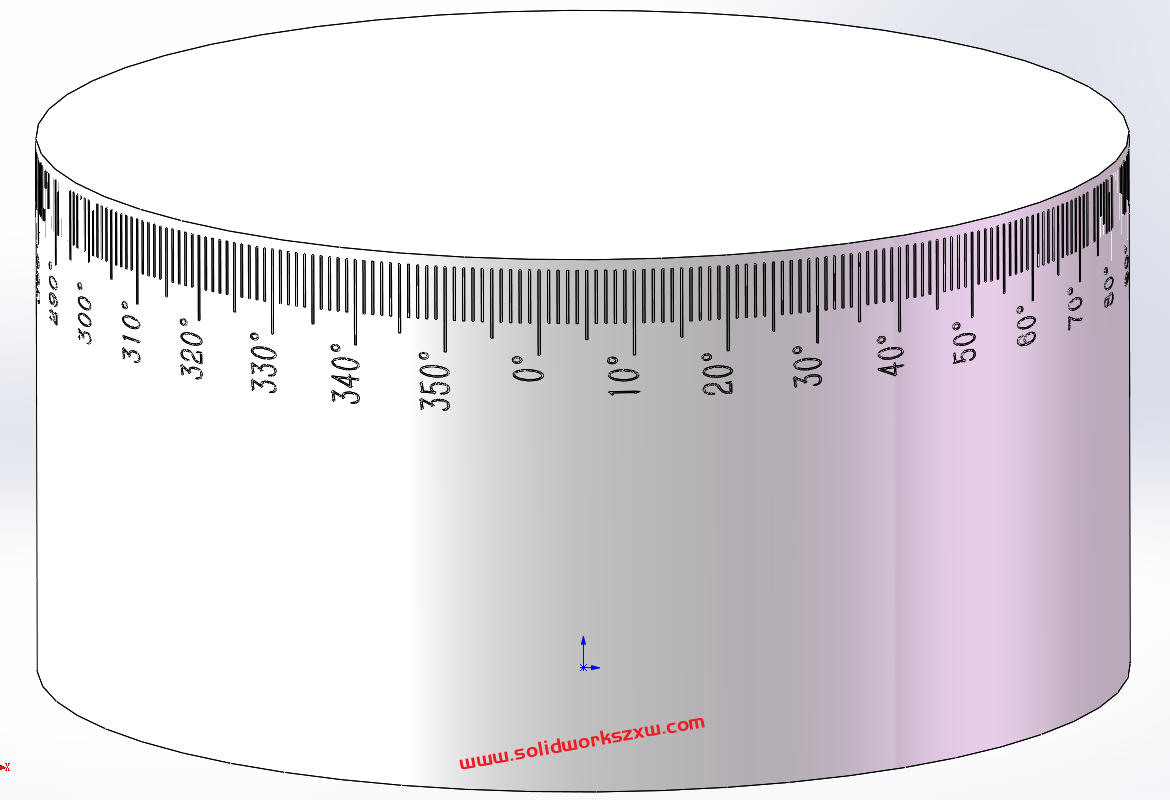

SolidWorks圆柱刻度盘效果图
SolidWorks圆柱刻度盘绘图步骤：

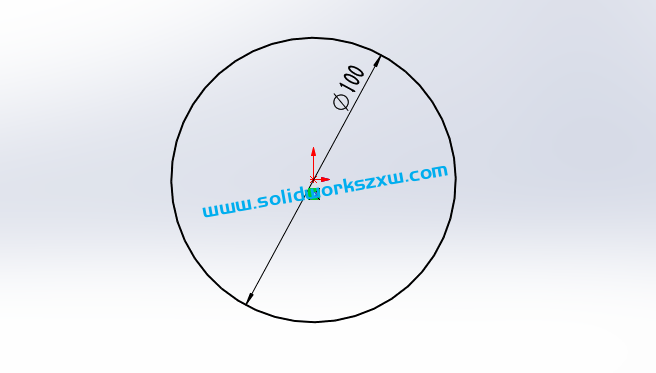

1、打开SolidWorks软件，新建零件，然后在上视基准面-画草图-圆命令

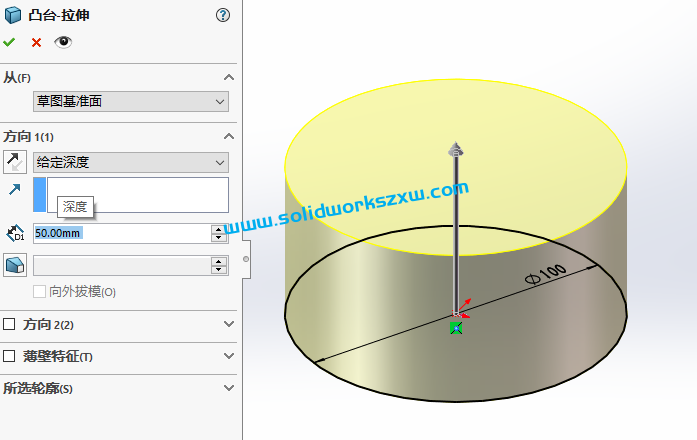

2、特征-拉伸-尺寸50

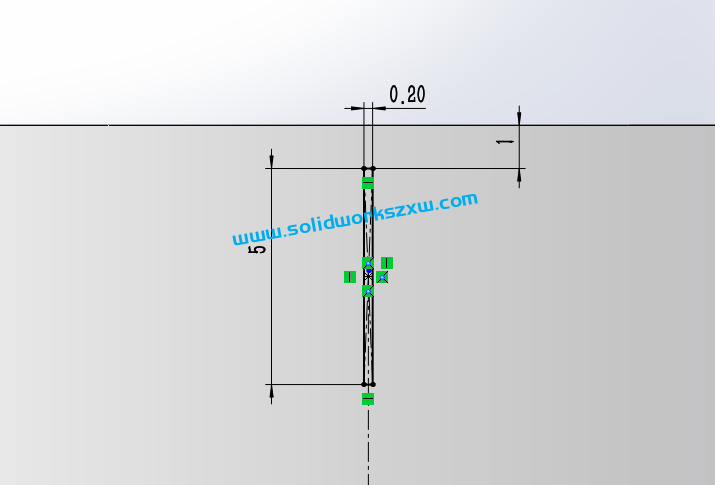

3、前视基准面-草图绘制

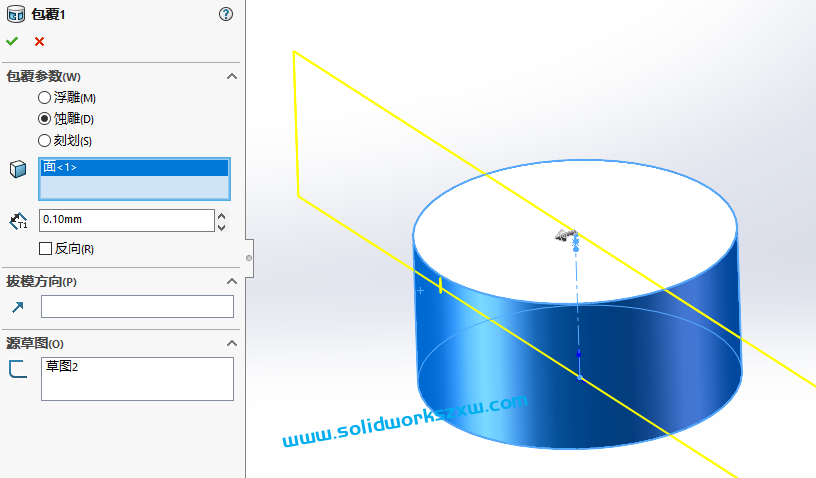

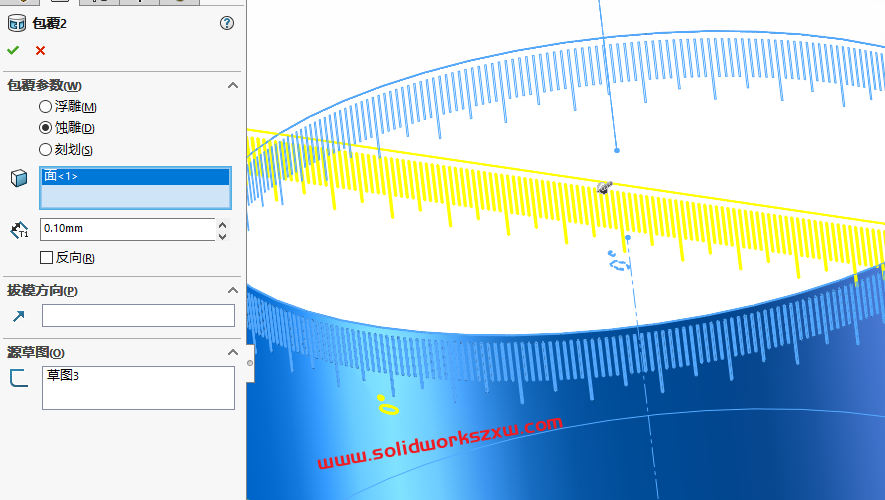

4、特征-包覆-蚀刻-0.1

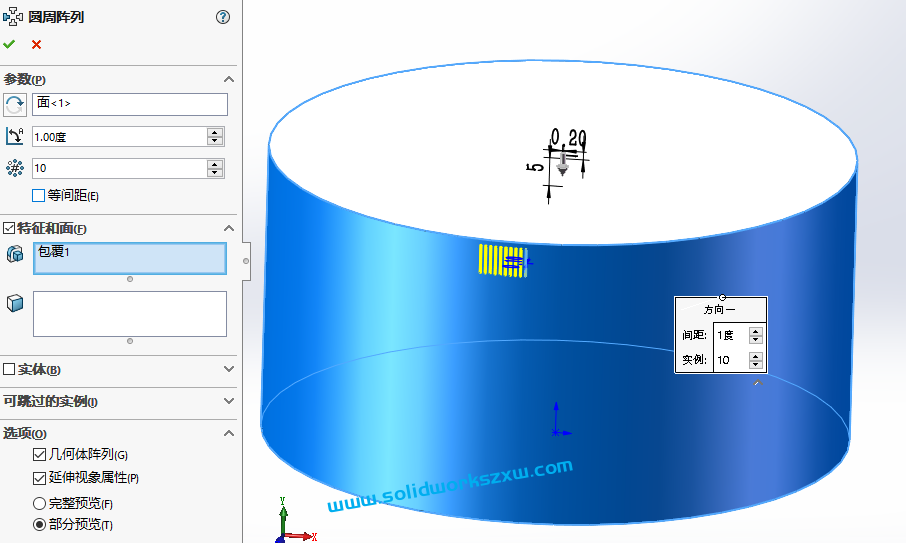

5、特征-圆周阵列-角度1，数量10，如下图所示：

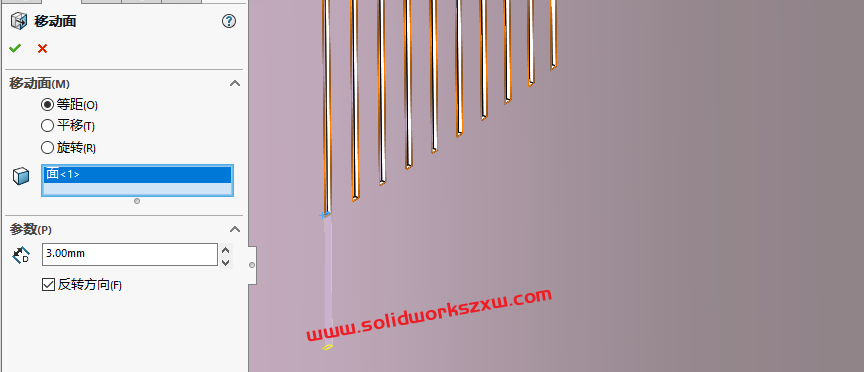

6、然后菜单-插入-面-移动

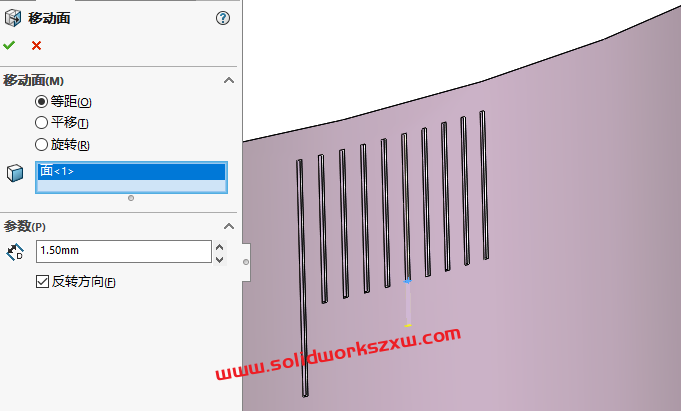

7、菜单-插入-面-移动-第六个面，向下1.5

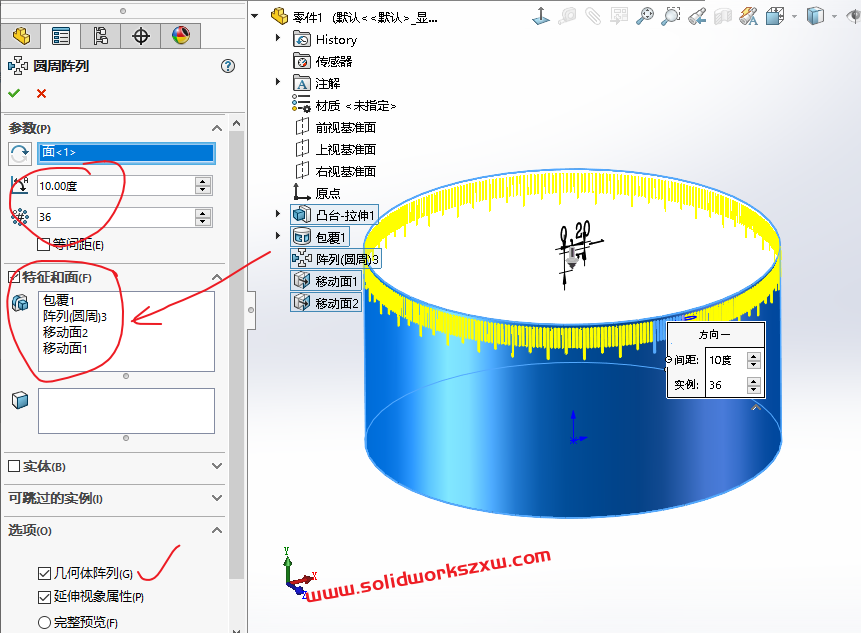

8、特征-圆周阵列-角度10，数量36，特征包含：包覆、阵列、移动面1、移动面2，下面还要勾选几何体阵列，如下图所示：

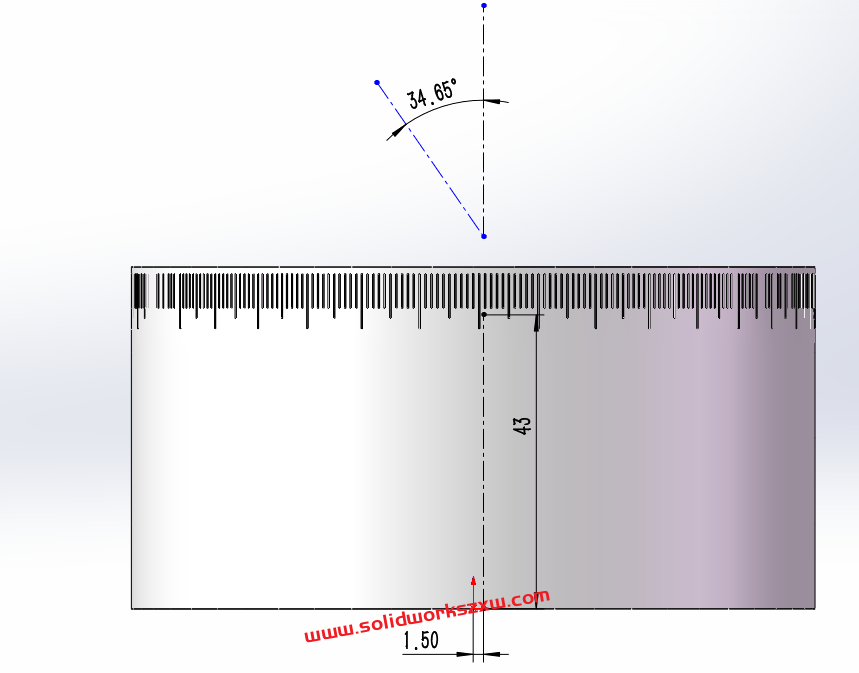

9、前视基准面-草图绘制

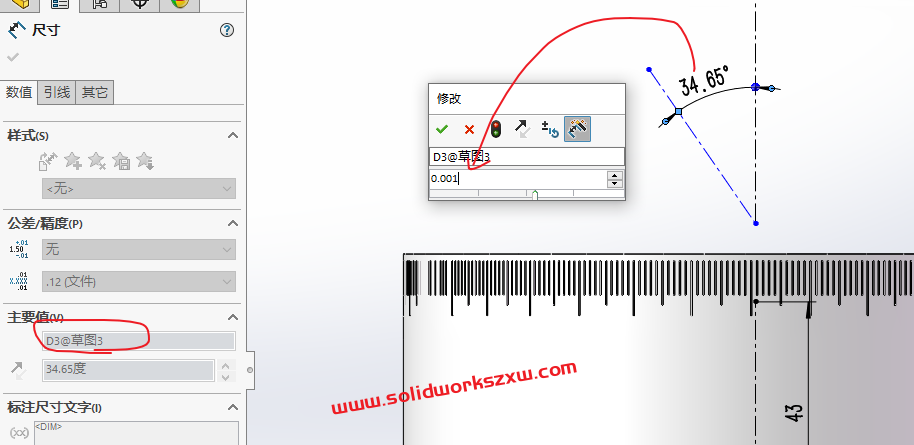

9.1修改上面的角度34.65-改成0.001 并且我们要记住左边尺寸的名称D3@草图3（每个人可能会不一样）

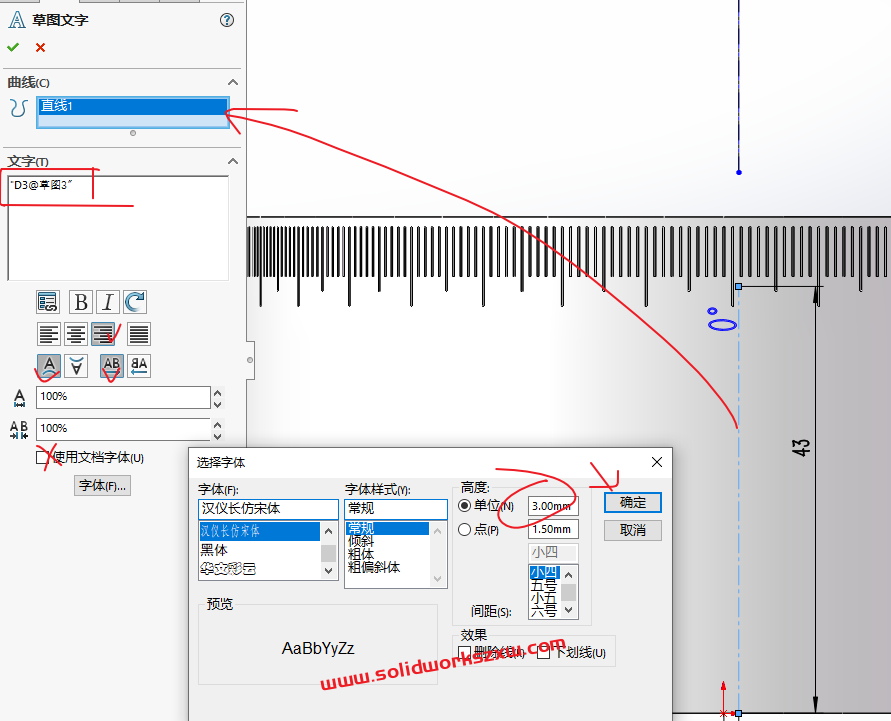

9.2草图-文字-这里在英文输入法状态输入双引号，中间加入上一步的尺寸名称，如下图所示：
取消勾选使用文档字体，我们可以点击下面的字体，修改单位大小。
注意：

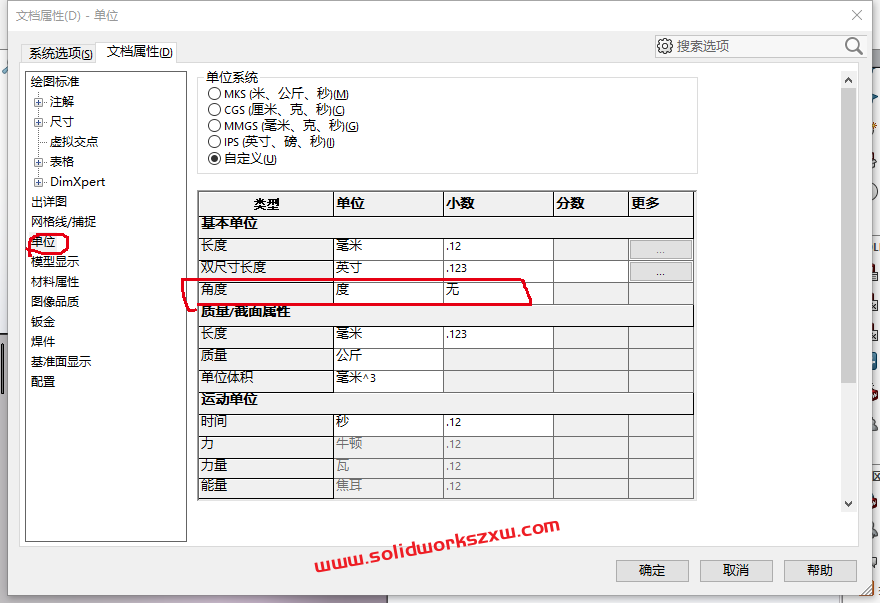

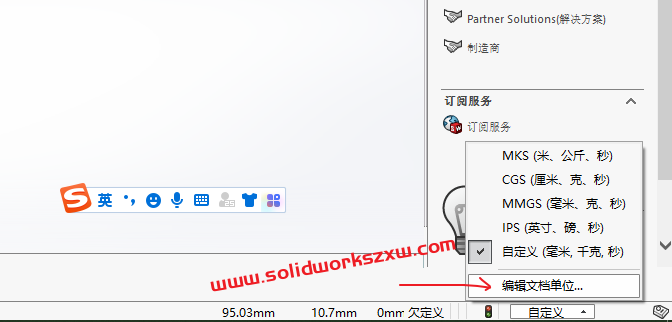

如果你这里不是0°，是0.00°，那么不要紧，进行下面的设置即可，点击编辑文档单位
然后角度单位设置无。
然后我们再去双击刚才的0.00°进行编辑，然后确定，就变成了0°啦。
10、特征-包覆

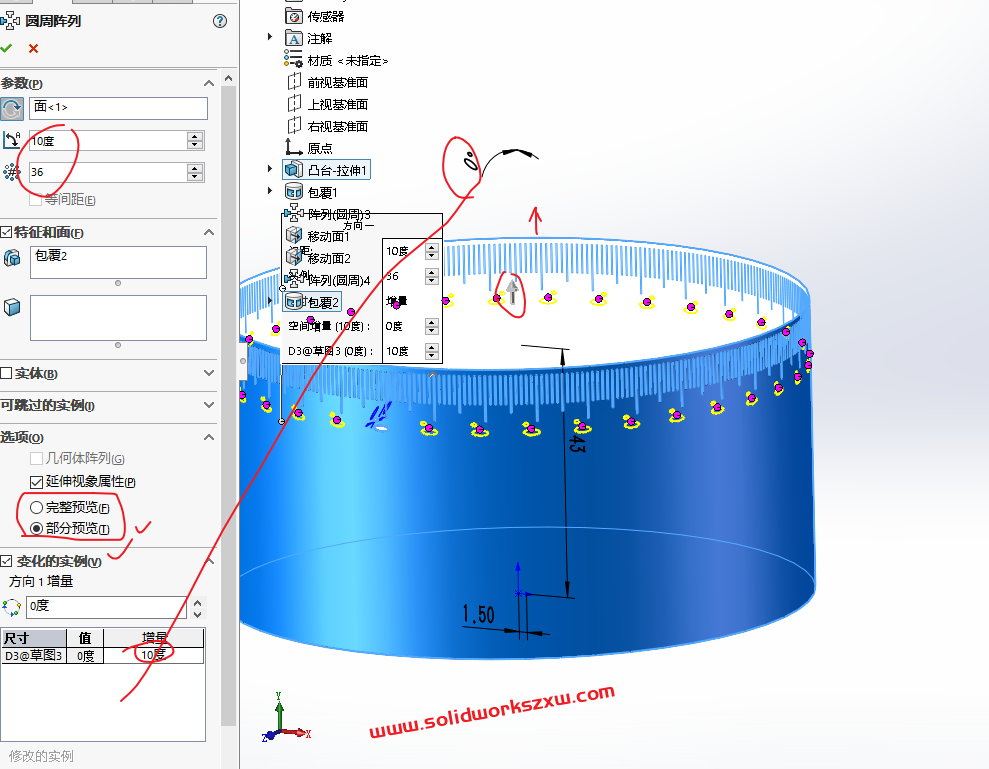

11、特征-圆周阵列-选择圆柱面，注意看中间的方向箭头，决定了数字是顺时针还是逆时针
然后勾选“变化的实例”，下面随之出现方框，我们鼠标选择0°，然后增量我们填10
选择部分预览比较快，如果选择完整预览，加载时间长一点。
12、完成后的效果
以上就是SolidWorks圆柱面画刻度线，并且刻度随阵列递增的方法，希望大家可以学到里面的阵列的要点，应用到自己的工作生活当中，做到举一反三。下面分享的SolidWorks刻度模型供下载比对。
