SolidWorks练习题之异形件,移动复制命令的使用

对于今天分享的这个SolidWorks练习题,稍微有点难度,因为你乍一看感觉比较的简单,实则无从下手,当然,如果找到思路就非常的简单,利用SolidWorks移动复制命令、SolidWorks扫描命令、SolidWorks圆周阵列等命令,说到这里,你有想法了吗?一起来看一下如何绘制吧。

SolidWorks练习题异形件效果图

SolidWorks练习题之异形件,移动复制命令的使用

SolidWorks练习题异形件建模步骤

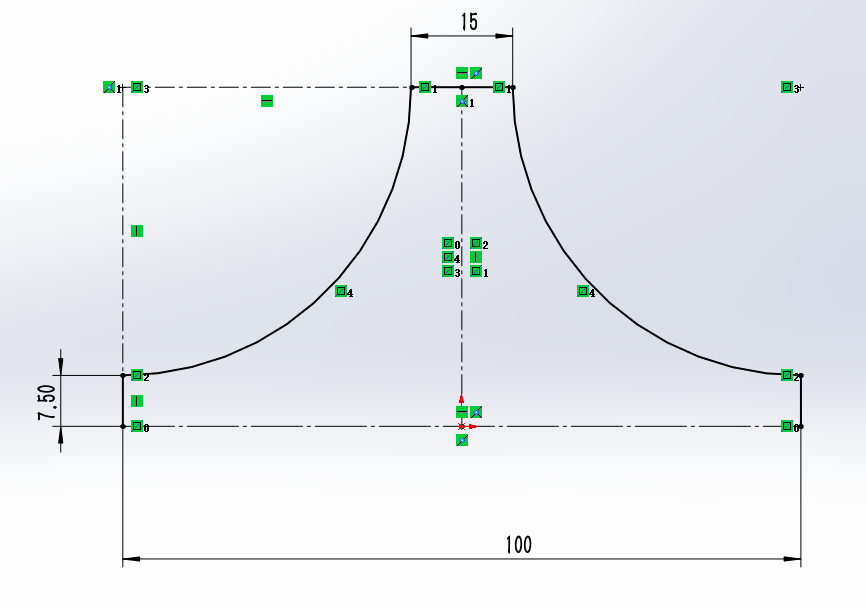

1、打开SolidWorks软件,我们新建零件,一起开始吧。在上视基准面-草图绘制,如下图所示:

SolidWorks练习题之异形件,移动复制命令的使用

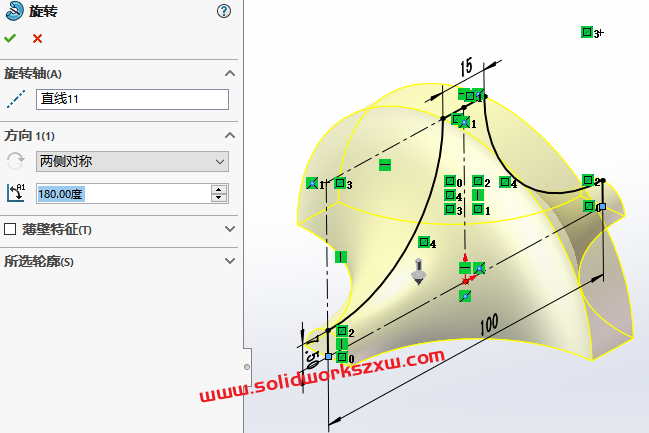

2、特征-旋转,注意参数的设置,两侧对称,旋转180°

SolidWorks练习题之异形件,移动复制命令的使用

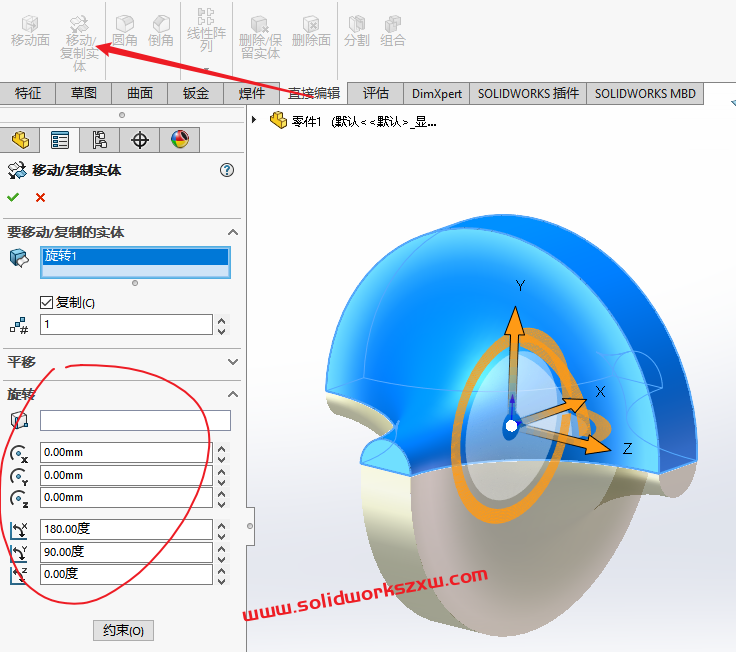

3、直接编辑-移动复制,参数设置如下:X180 Y90

SolidWorks练习题之异形件,移动复制命令的使用

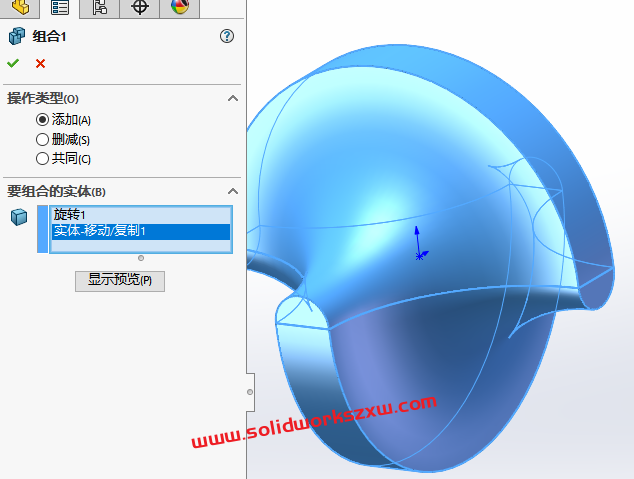

4、直接编辑-组合命令

SolidWorks练习题之异形件,移动复制命令的使用

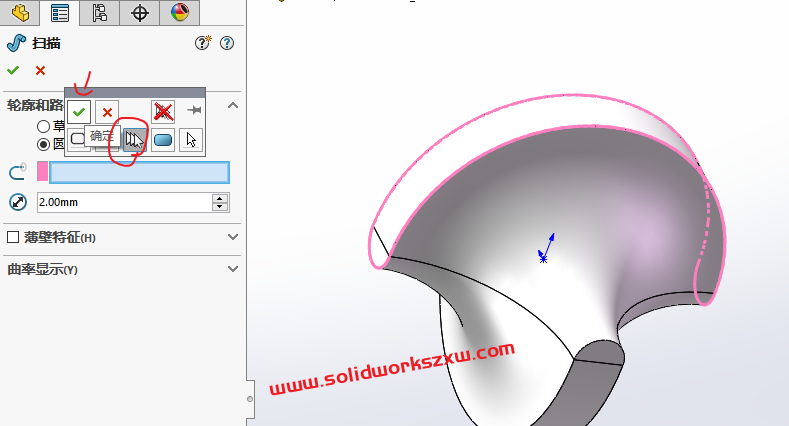

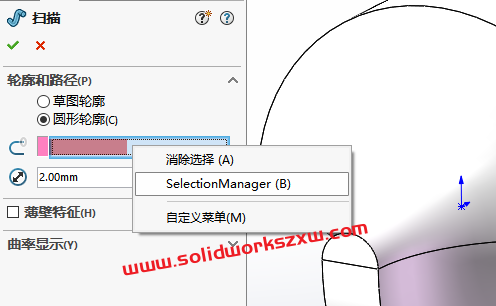

5、特征-扫描,在路径框右击,选择SelectionManager

SolidWorks练习题之异形件,移动复制命令的使用

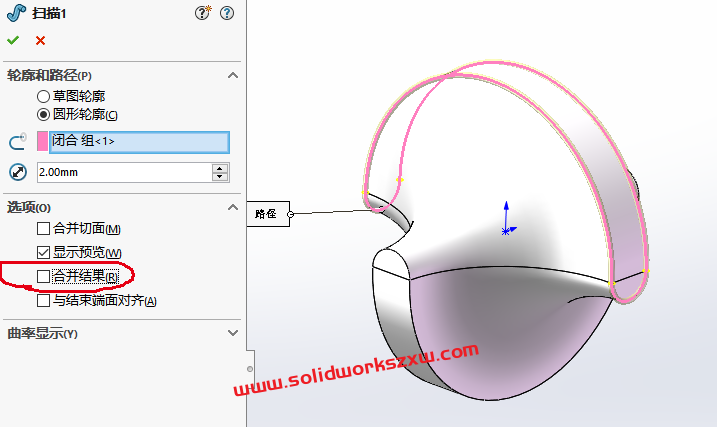

然后如下所示,勾选对号

SolidWorks练习题之异形件,移动复制命令的使用

扫描完成

SolidWorks练习题之异形件,移动复制命令的使用

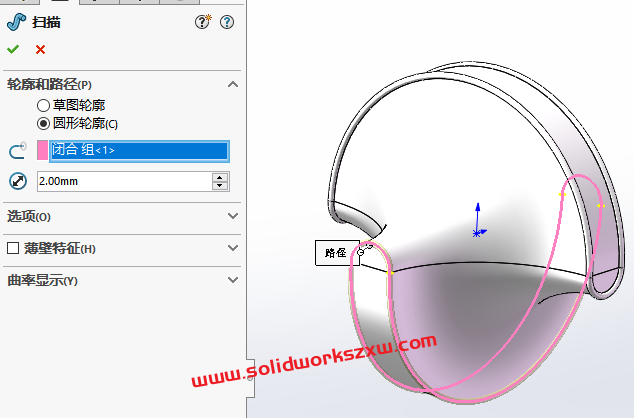

6、另一侧进行相同的操作。

SolidWorks练习题之异形件,移动复制命令的使用

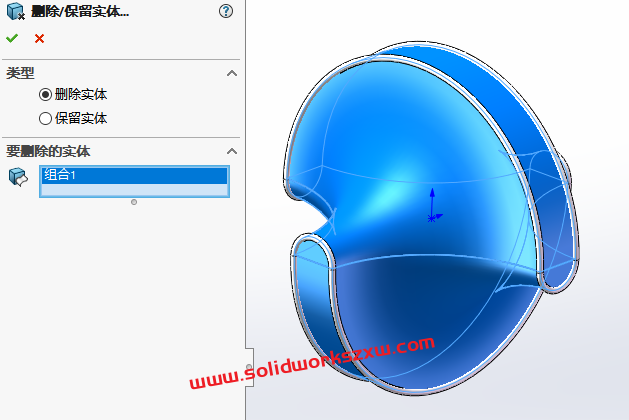

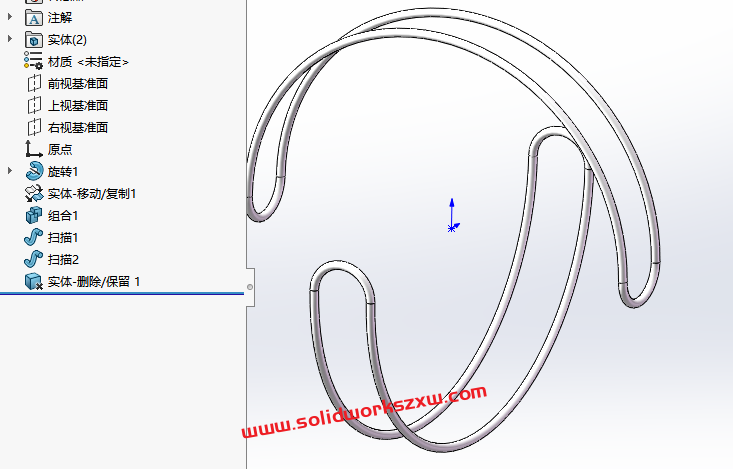

7、直接编辑-删除实体

SolidWorks练习题之异形件,移动复制命令的使用

SolidWorks练习题之异形件,移动复制命令的使用

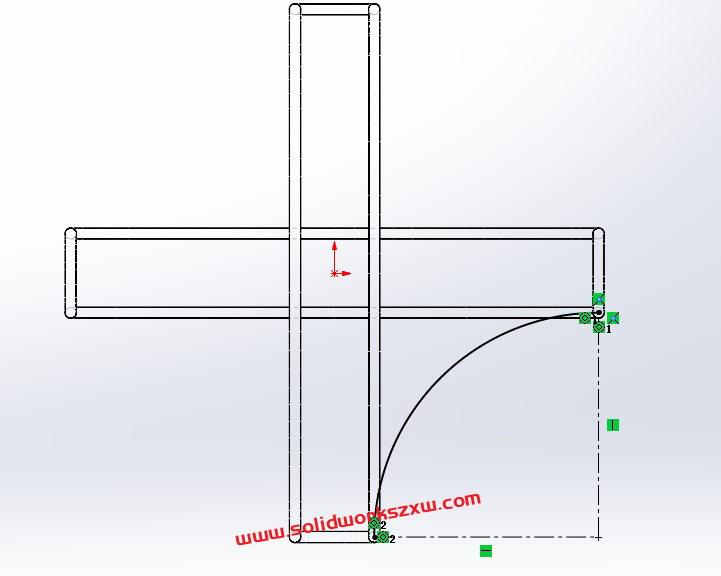

8、上视基准面-草图绘制。草绘圆弧。(修改【显示样式】—【隐藏线可见】,添加几何关系,端点与小圆圆形同心关系)

SolidWorks练习题之异形件,移动复制命令的使用

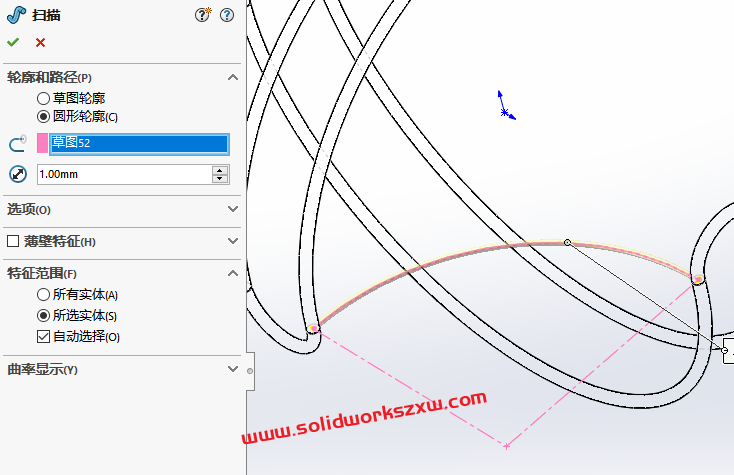

9、特征-扫描

SolidWorks练习题之异形件,移动复制命令的使用

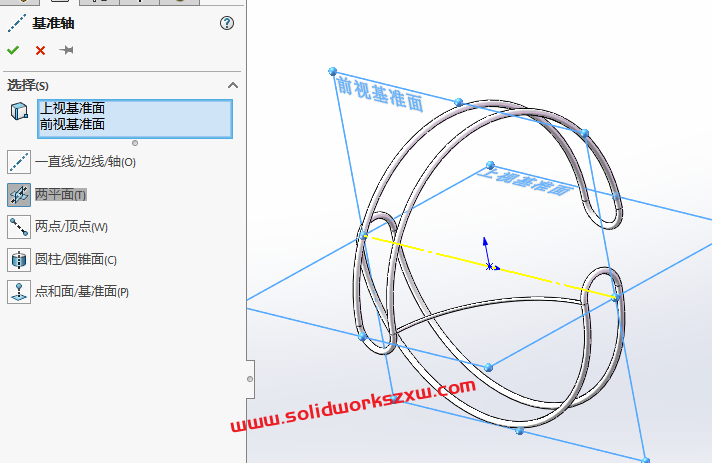

10、特征-参考几何体-基准轴,前视基准面和上视基准面

SolidWorks练习题之异形件,移动复制命令的使用

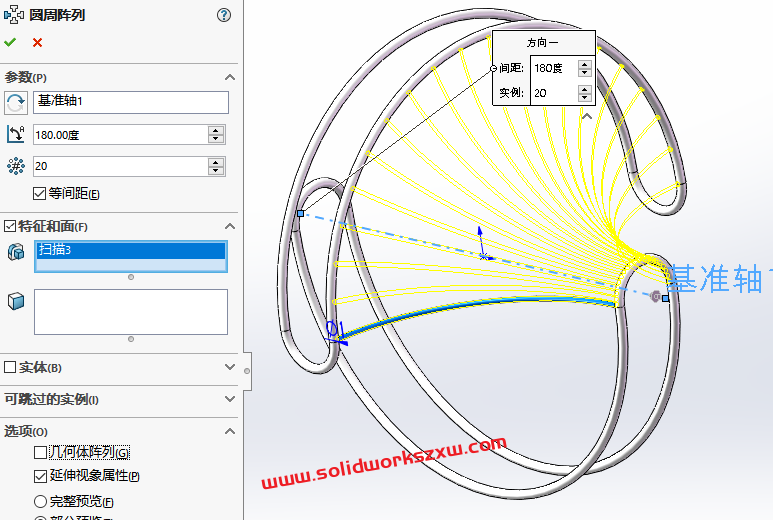

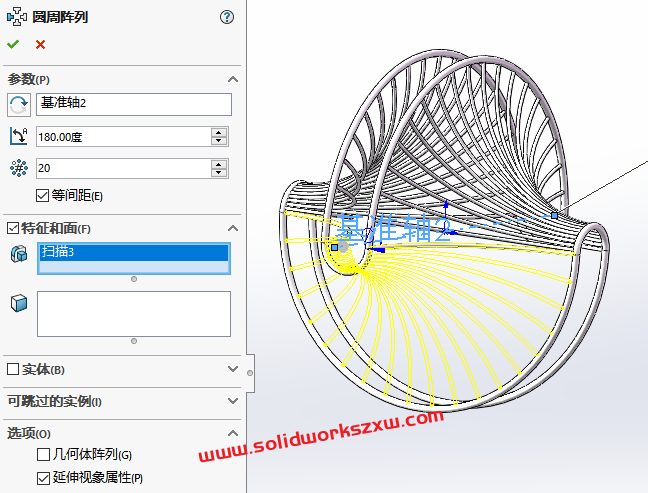

11、特征-圆周阵列,角度:180。数量:20

SolidWorks练习题之异形件,移动复制命令的使用

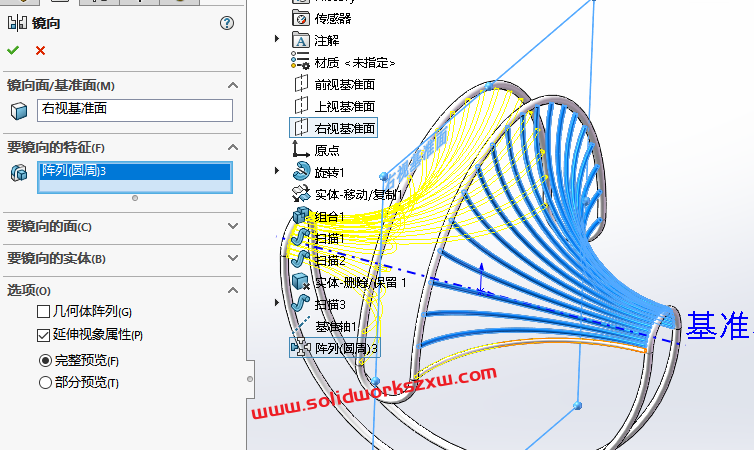

12、特征-镜像

SolidWorks练习题之异形件,移动复制命令的使用

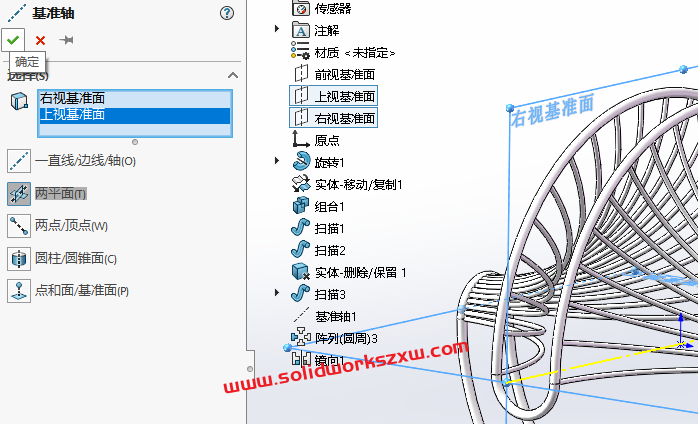

13、特征-参考几何体-基准轴,右视基准面和上视基准面

SolidWorks练习题之异形件,移动复制命令的使用

14、特征-圆周阵列,角度180,数量20SolidWorks练习题之异形件,移动复制命令的使用

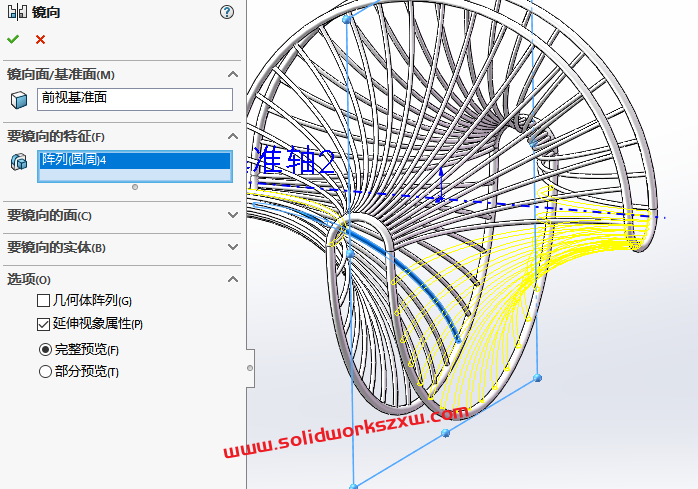

15、特征-镜像

SolidWorks练习题之异形件,移动复制命令的使用

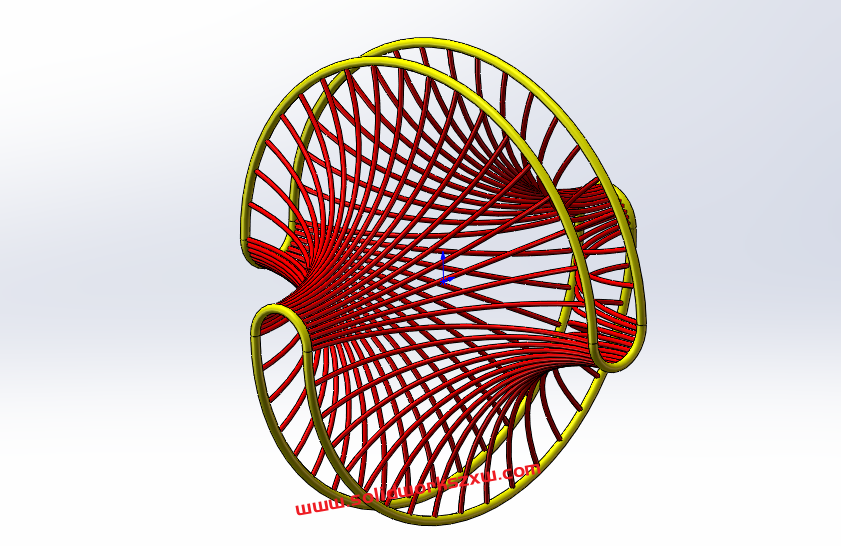

16、完成。

SolidWorks练习题之异形件,移动复制命令的使用

以上就是这个SolidWorks练习题的建模步骤,非常的详细,可以说会者不难,难者不会,看完思路,其实也没那么难,都是SolidWorks常规命令扫描、阵列、镜像等等,希望大家可以顺利搞定这个SolidWorks练习题奥。
