很多时候，我们常见的标准件外购件不知道怎么画，那么今天就给大家分享SolidWorks扭转弹簧的建模方法，通过实例建模步骤，讲解solidworks扭转弹簧的画法，希望大家可以举一反三，用到工作当中。

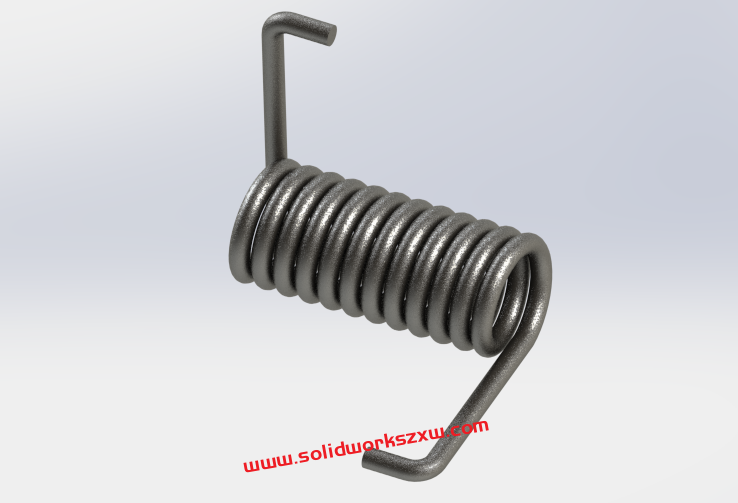

SolidWorks扭转弹簧模型效果图
SolidWorks扭转弹簧建模步骤

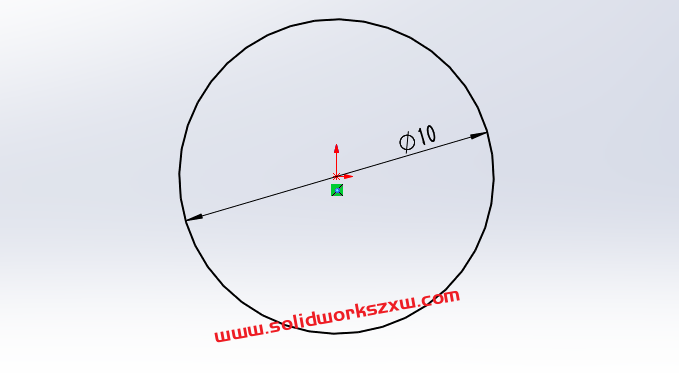

1、打开SolidWorks软件，然后新建零件，跟着我们的步骤做即可。在右视基准面进行草图绘制，圆，直径10

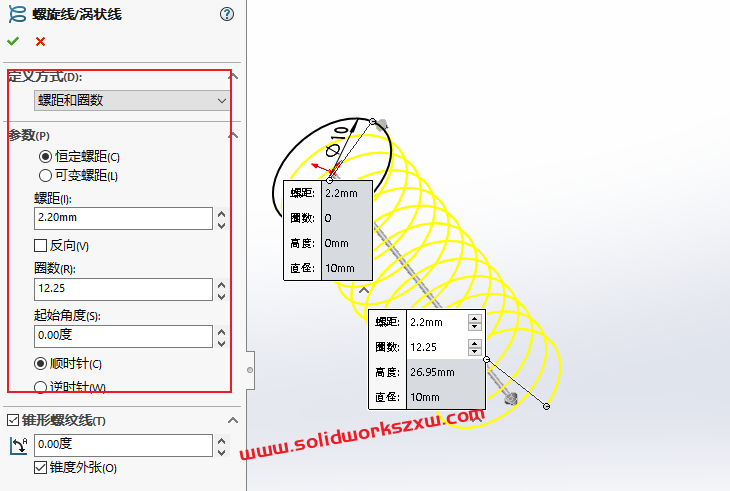

2、特征-曲线-螺旋线。注意下图所示的参数，决定了弹簧的起始和结束位置。

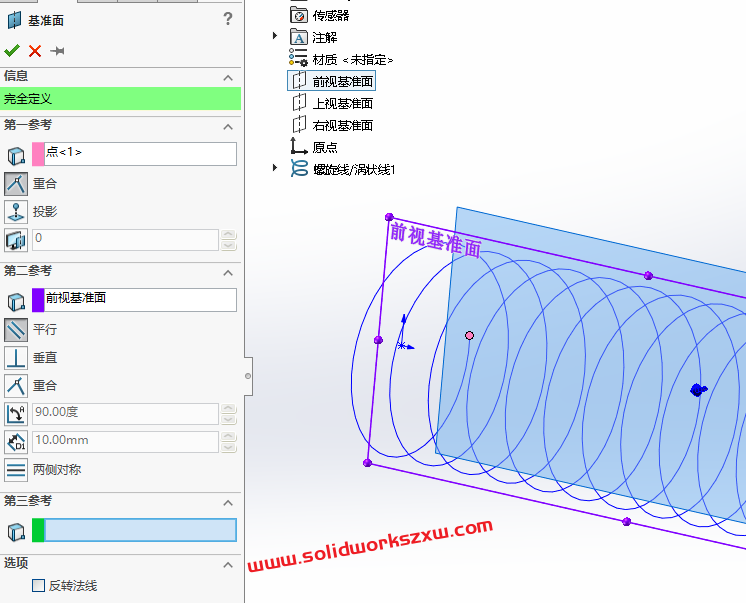

3、特征-参考几何体-新建基准面，选择左端点和前视基准面

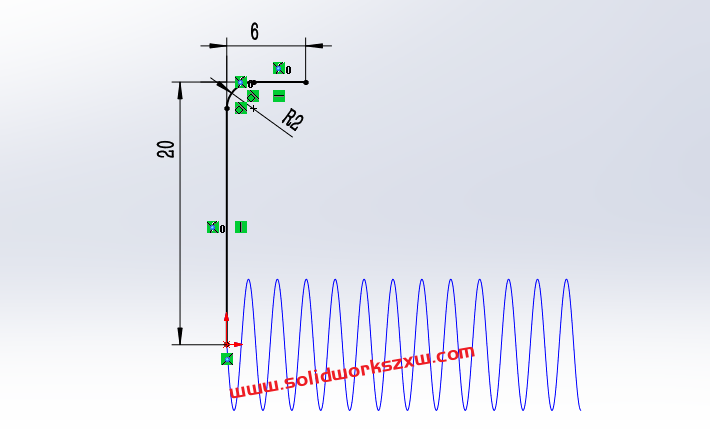

4、在上一步新建的基准面上新建草图，进行下面的绘制
退出草图

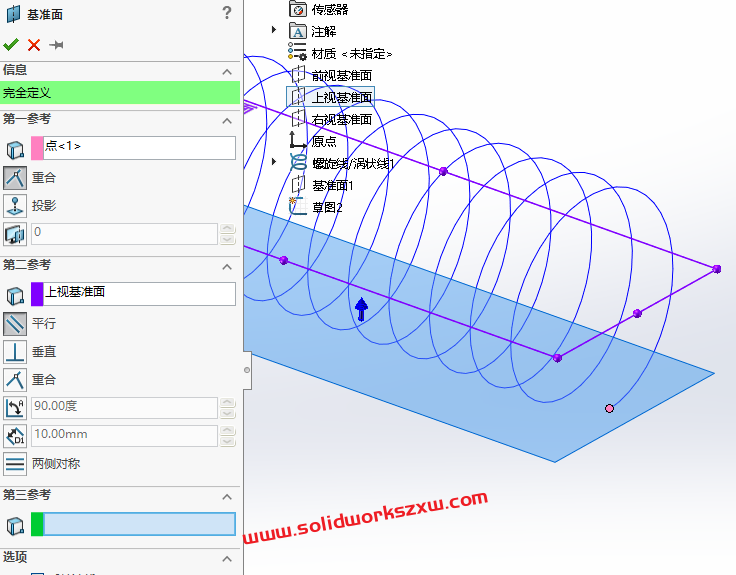

5、特征-参考几何体，新建基准面，选择右端点和上视基准面

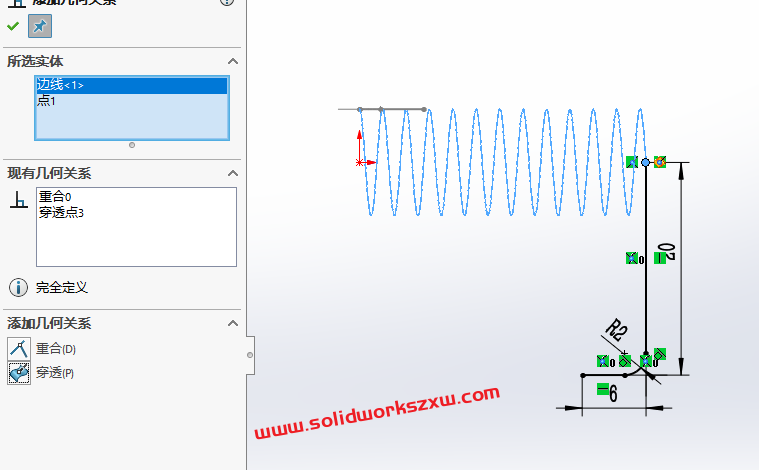

6、在上一步基准面上新建草图，绘制下面的图形

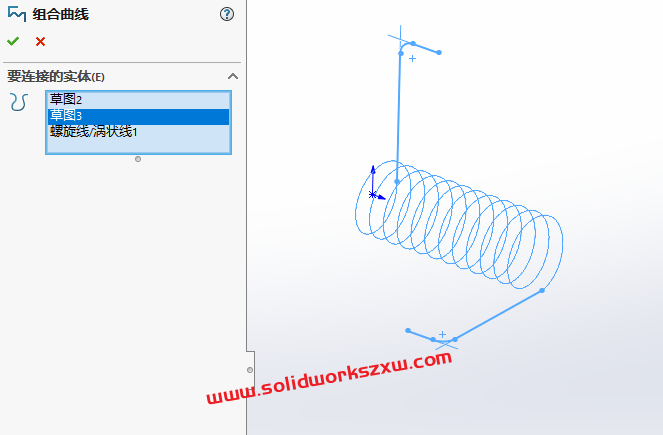

7、这一步比较重要，特征-曲线-组合曲线
这样原本三个草图线，就变成了一条曲线。

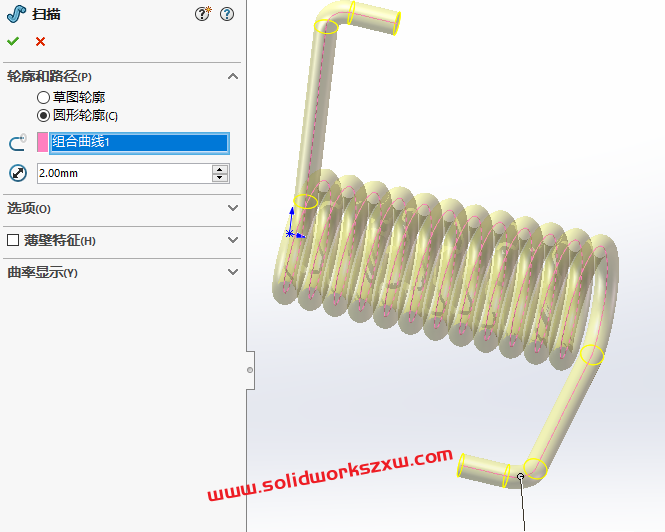

8、特征-扫描，圆形轮廓，直径2
9、完成。隐藏草图，添加材质，开启小金球。
以上就是SolidWorks扭转弹簧的建模方法，比较的简单，使用到SolidWork螺旋线命令、solidworks组合曲线、solidworks扫描等命令综合使用，非常的不错，看到这里，祝你顺利完成建模。
