SolidWorks扇叶的画法一直是SolidWorks新手的难题，今天给大家分享一种SolidWorks扇叶的建模思路，希望可以抛砖引玉，拓展自己的思路。

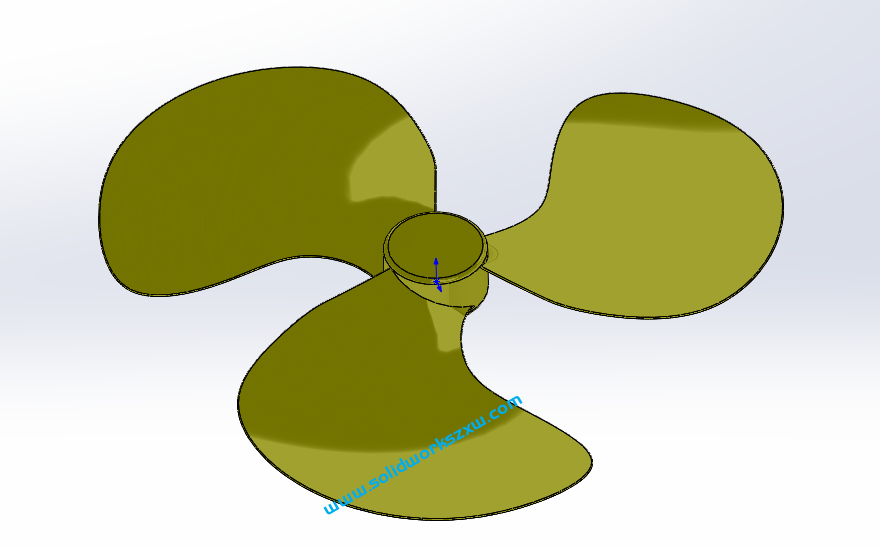

SolidWorks风扇扇叶效果图
SolidWorks风扇扇叶建模思路：

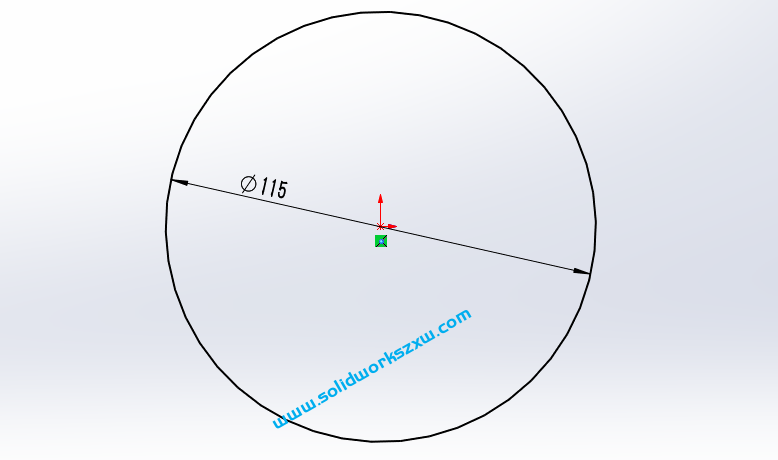

1、打开SolidWorks软件，新建零件，然后在上视基准面上草图绘制，圆，直径115

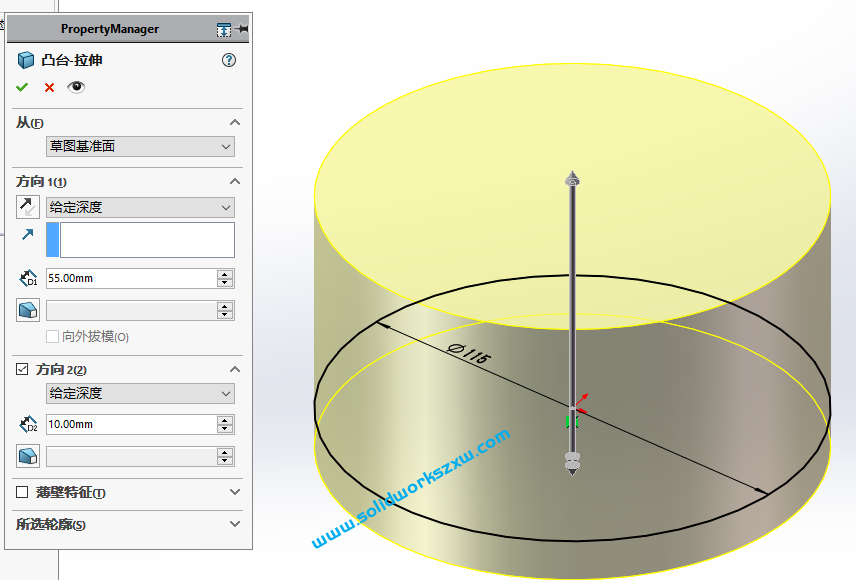

2、特征-拉伸-注意下面的拉伸参数

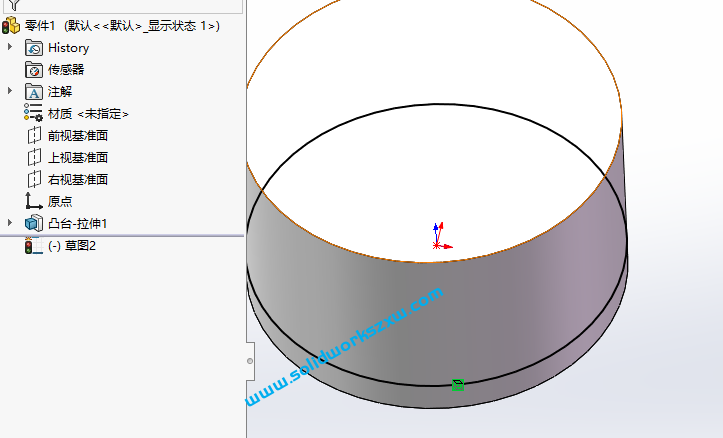

3、上视基准面-草图绘制，实体引用-圆

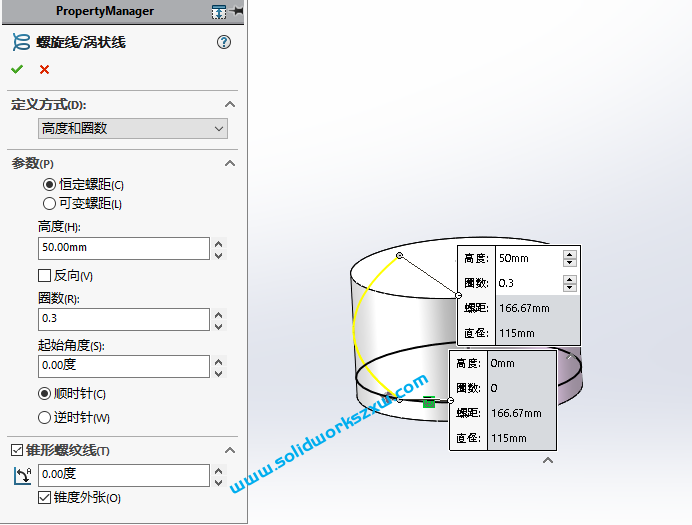

然后特征-曲线-螺旋线，参数如下

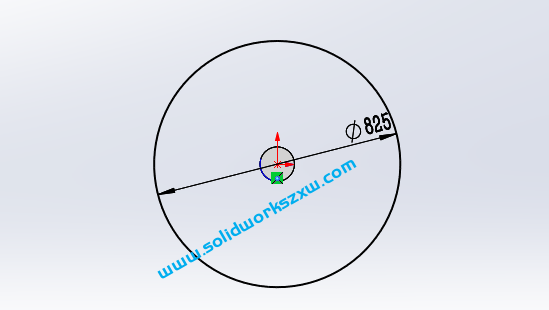

4、上视基准面-草图绘制，圆，直径825

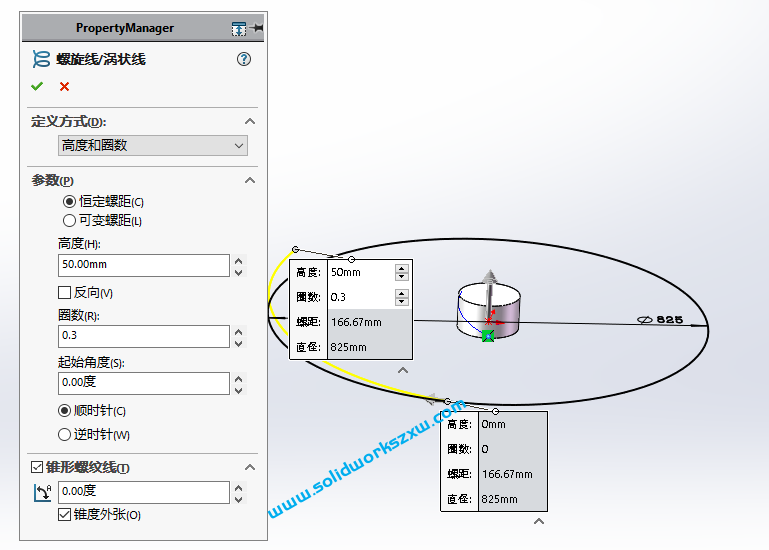

然后特征-曲线-螺旋线，参数如下

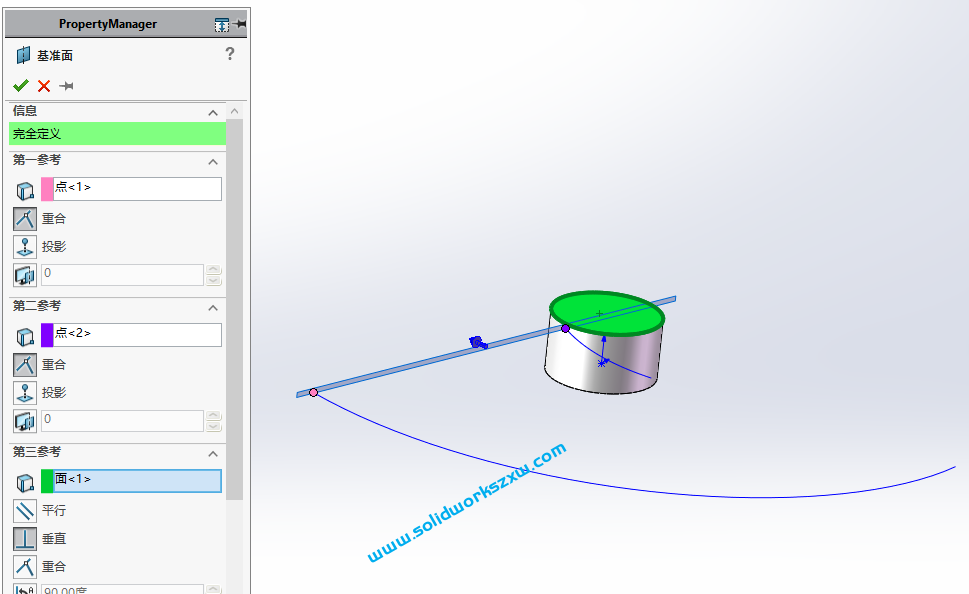

5、特征-参考几何体-新建基准面
两个螺旋线的端点，和圆柱体的上面

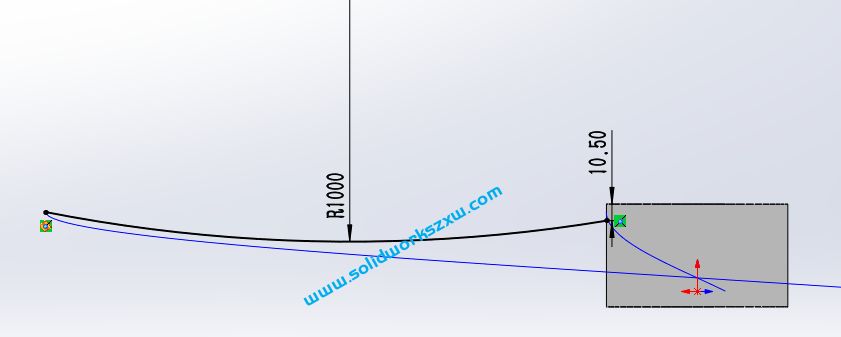

6、在上一步的基准面上-新建草图，然后画圆弧，半径1000，左端点和螺旋线穿透的几何关系，右边是距离5.5

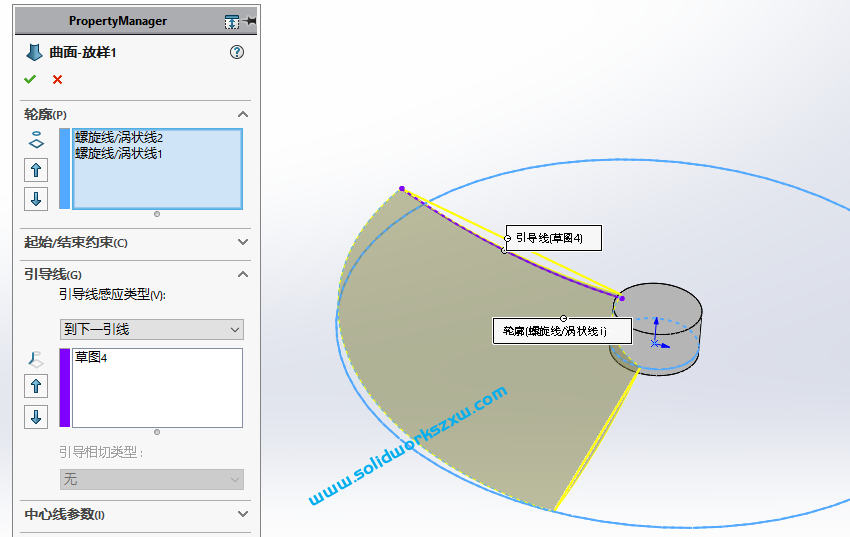

7、曲面-放样曲面，参数如下

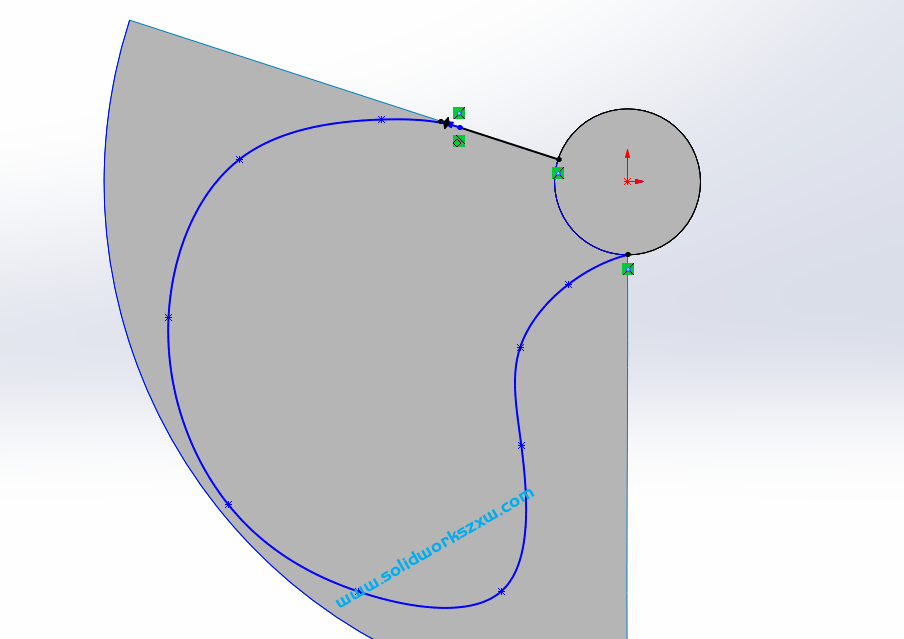

8、在中间圆柱体的顶面-草图绘制，直线+样条曲线

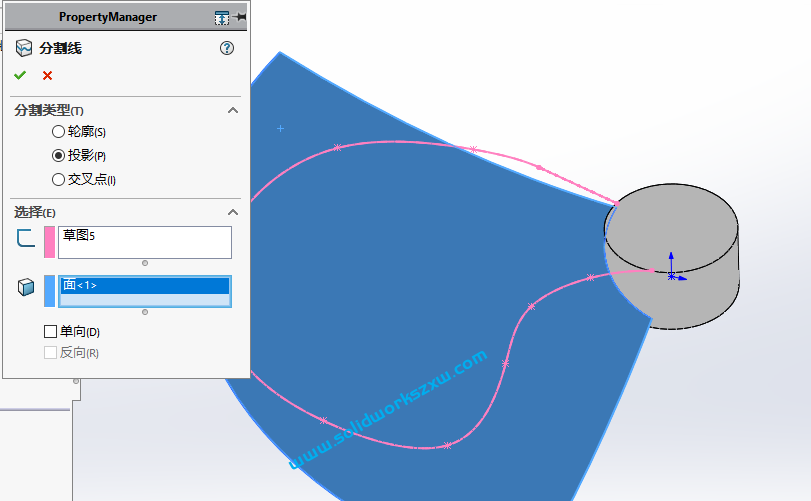

9、特征-曲线-分割线

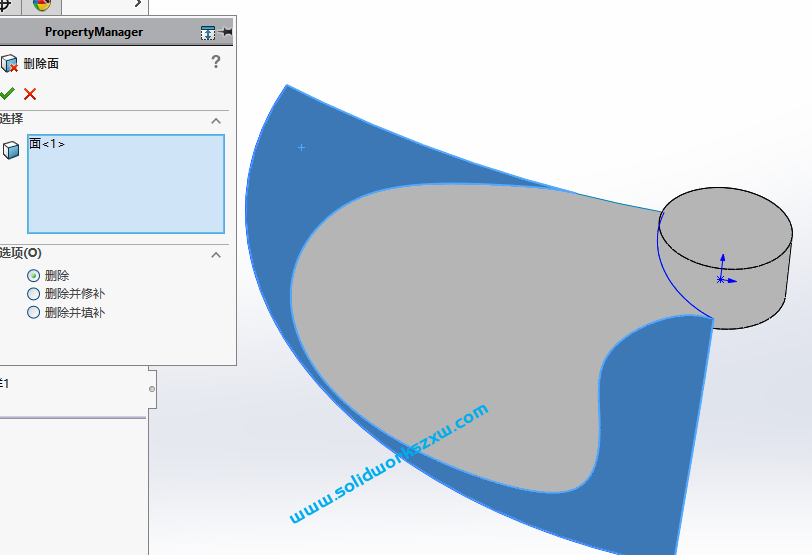

10、插入-面-删除面

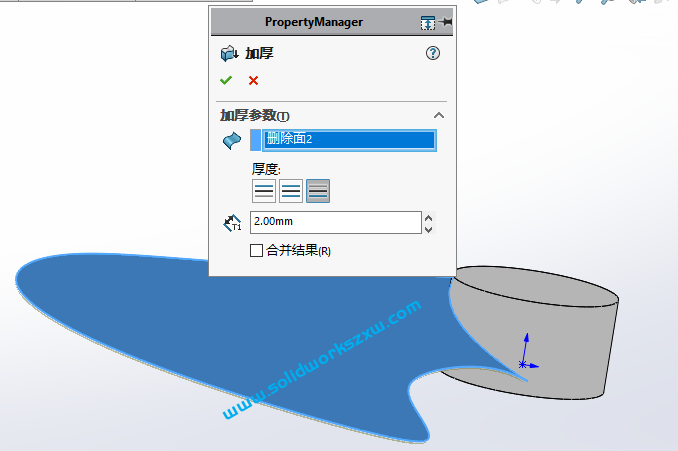

11、曲面-加厚-取消合并结果

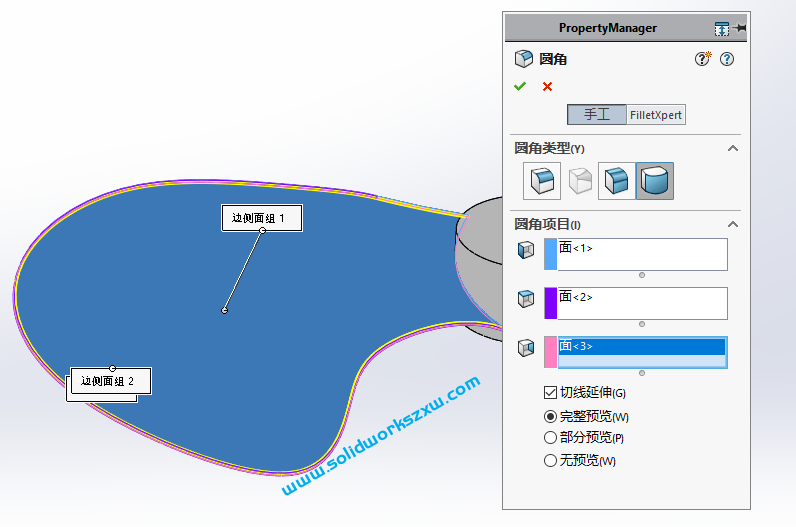

12、特征-圆角-完整圆角

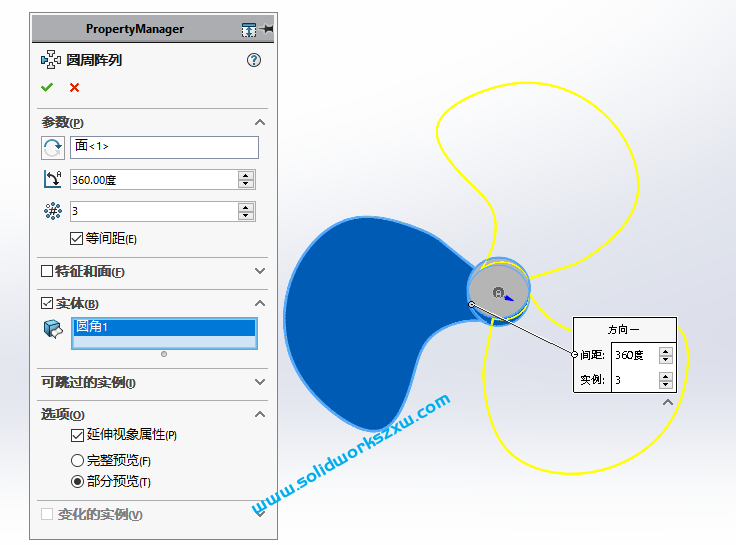

13、特征-圆周阵列-实体-3个

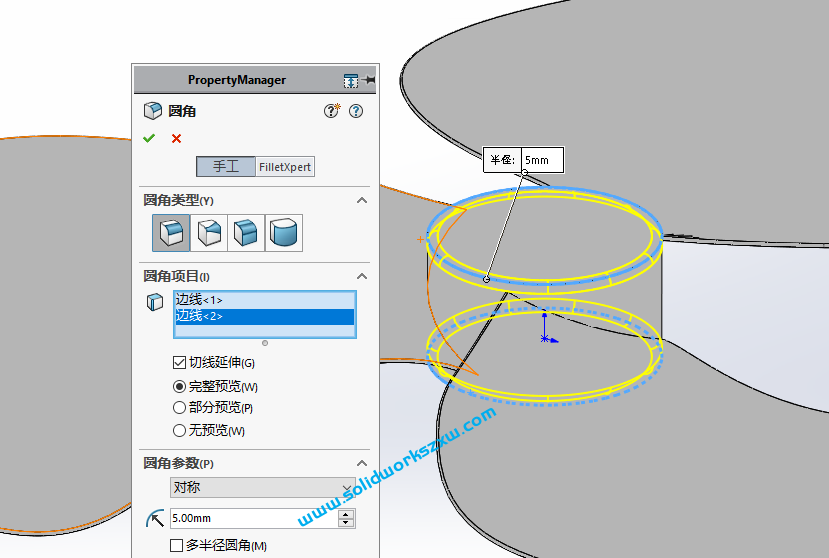

14、特征-圆角-5
15、插入-特征-组合
16、完成。
以上就是SolidWorks扇叶的画法和步骤，抛砖引玉，希望可以给大家提供扇叶的设计画图思路。
