SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

很多SolidWorks初学者希望SolidWorks自学网能够分享一个钟表的画法,尤其是表盘上的数字递增怎么画怎么阵列?下面SolidWorks自学网就整理一份SolidWorks钟表的画法和步骤,亲测搞定画完,你也感觉上车吧,我要发车了。

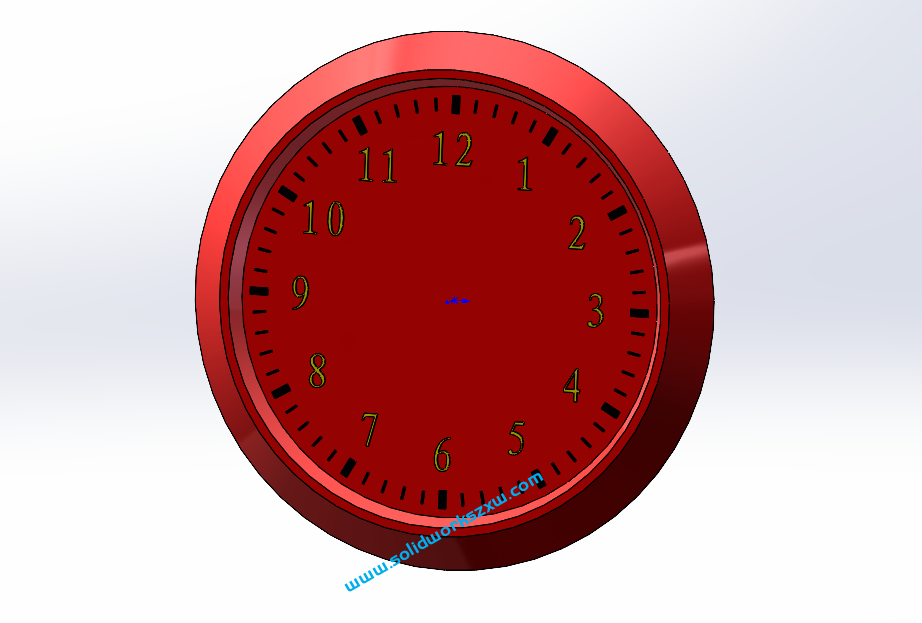

SolidWorks钟表效果图:

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

SolidWorks钟表建模步骤:

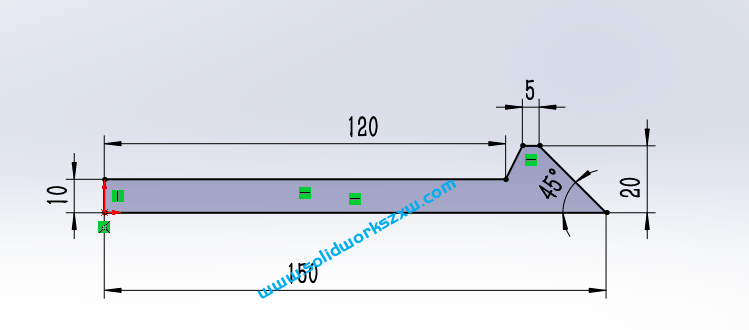

1、打开SolidWorks软件,你是哪个版本都可以,然后我们新建零件,前视基准面-草图绘制,如下图所示:

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

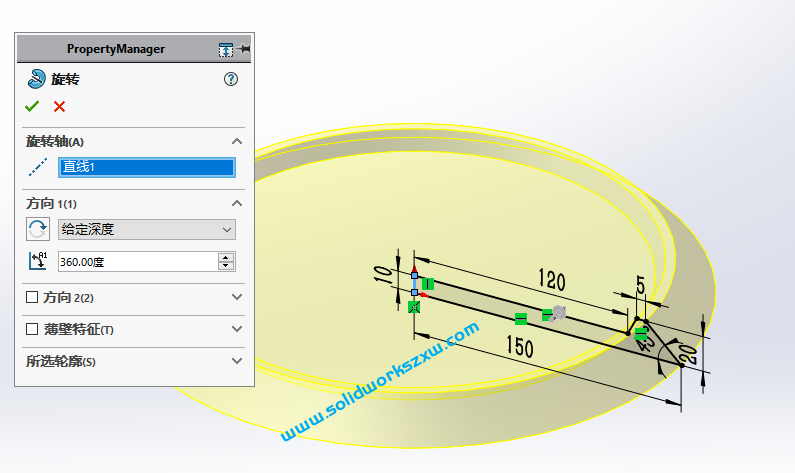

2、特征-旋转基体

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

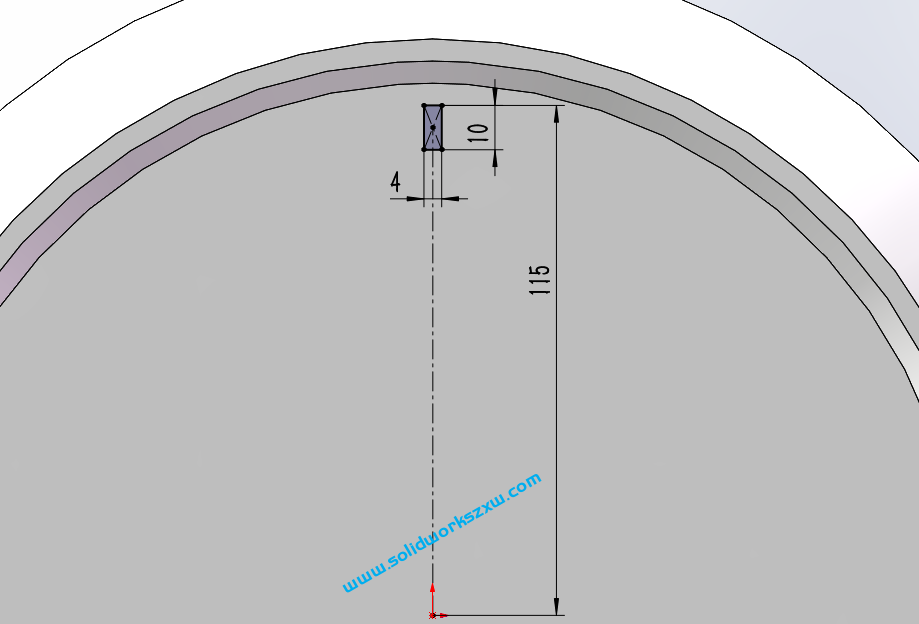

3、然后在内侧,也就是表盘的上面画出刻度线,如下图所示:草图绘制

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

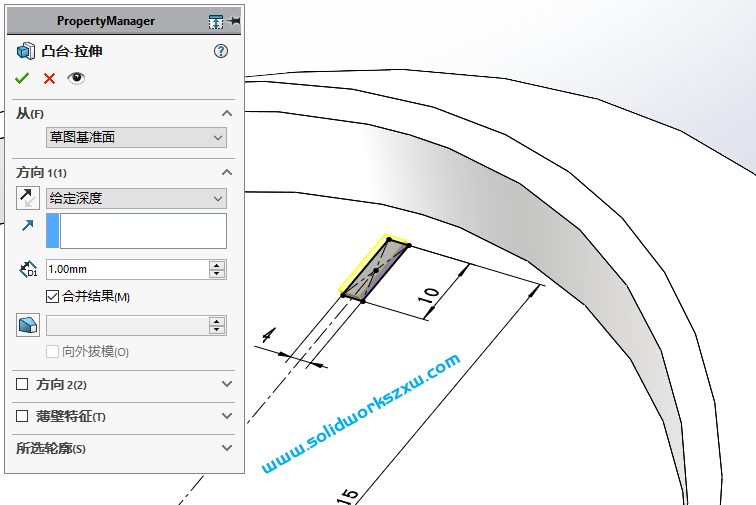

4、特征-拉伸凸台,高度1

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

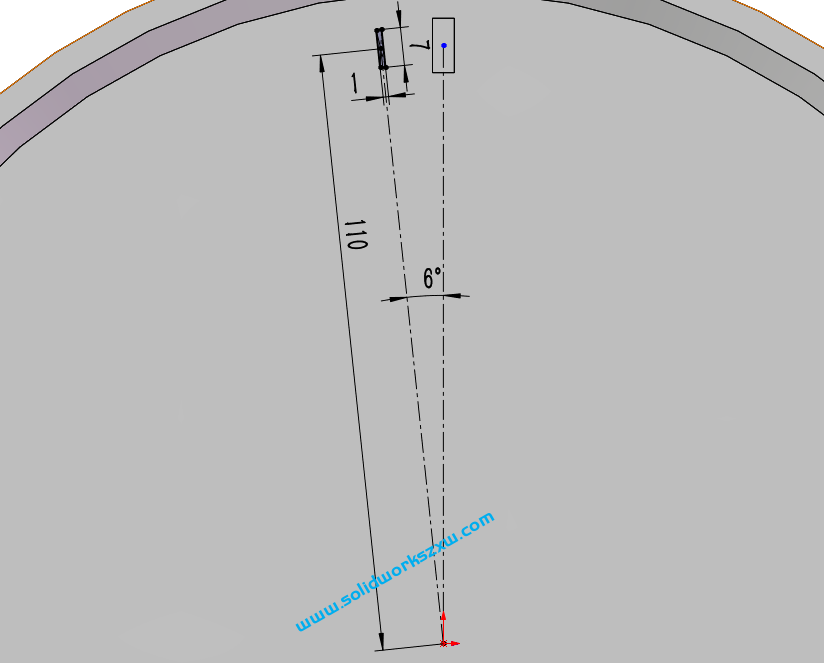

5、继续在表盘面上画草图,如下图所示:

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

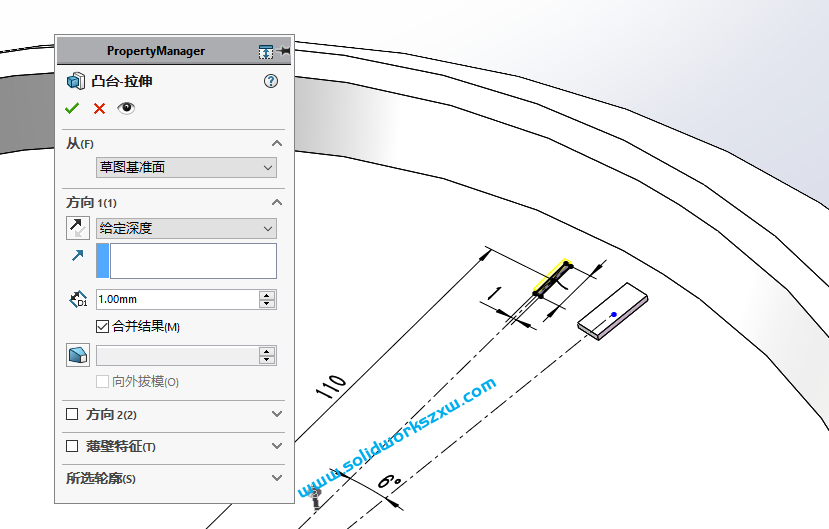

6、特征-拉伸 高度1

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

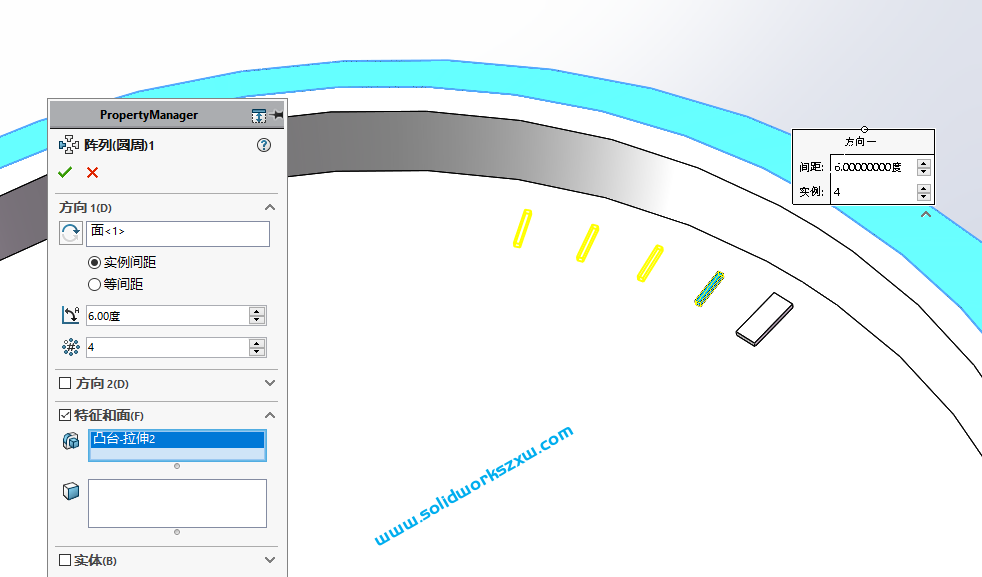

7、特征-圆周阵列,如下图所示参数设置

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

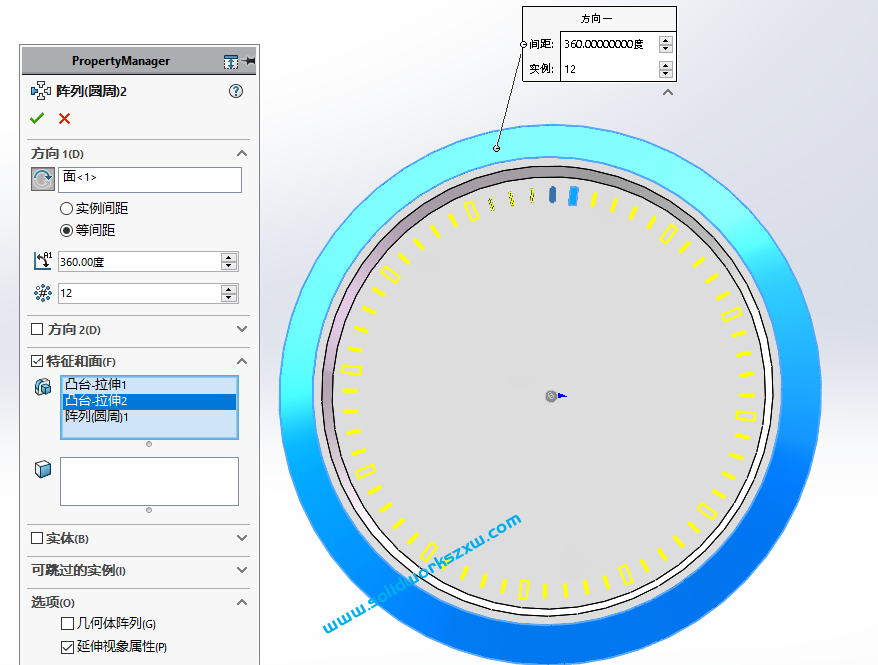

8、特征-阵列12个

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

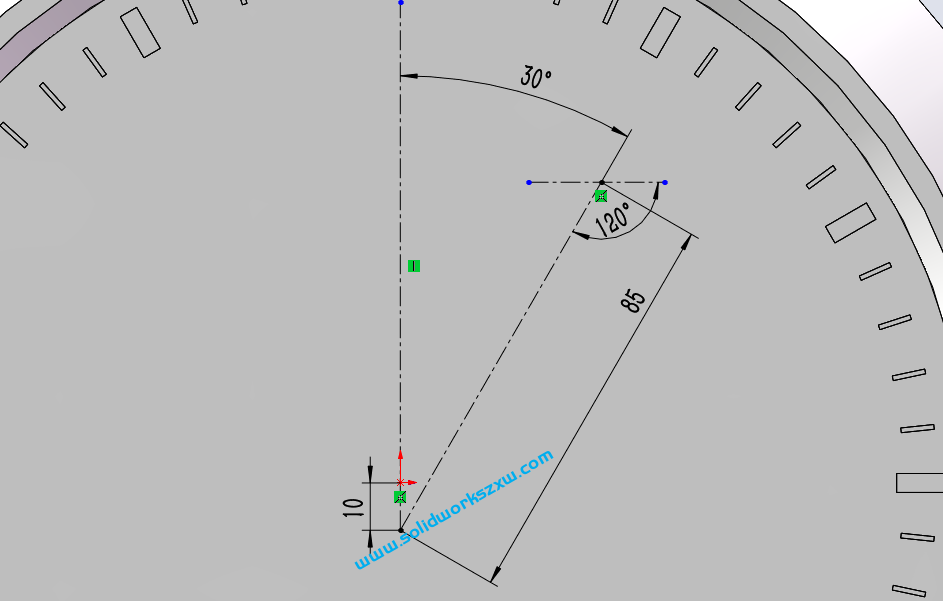

9、还是表盘面上-草图绘制,如下图所示:

注意:120度这条线没有水平的几何关系。

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

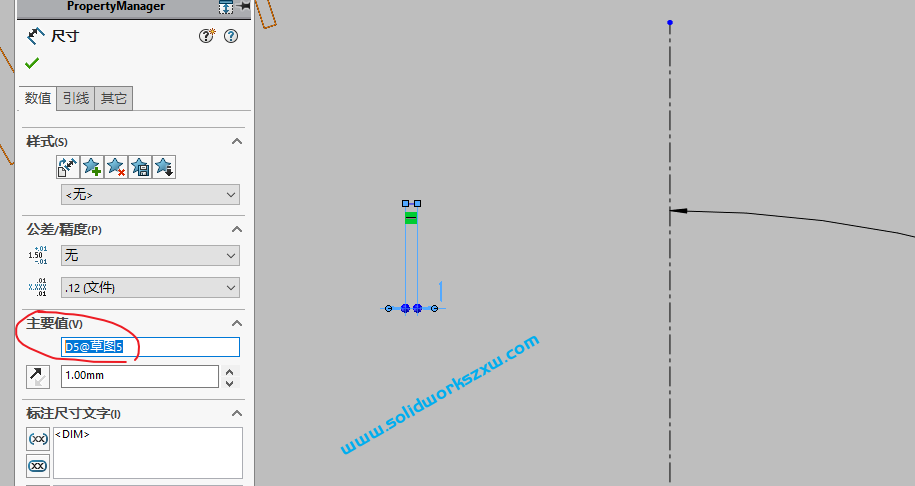

9-1、在旁边接着画一条中心线,长度1,并且我们复制这里的名称,画圈的位置

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

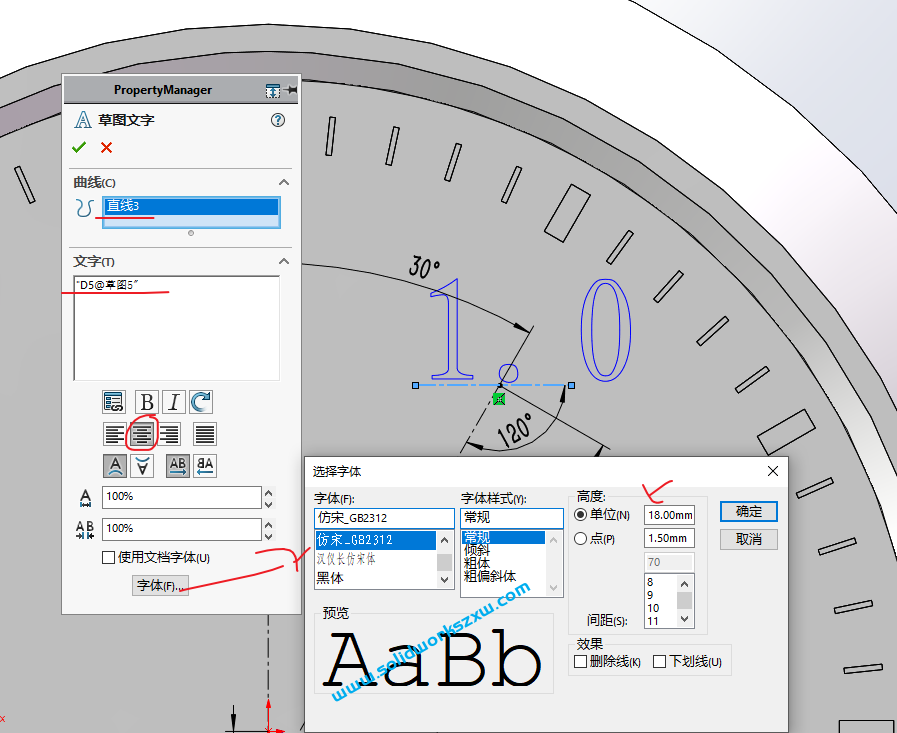

9-2、接着画草图,文字命令,粘贴尺寸1的名字,必须用英文输入法的双引号,这里一定要注意一下。高度:20 。如下图所示:

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

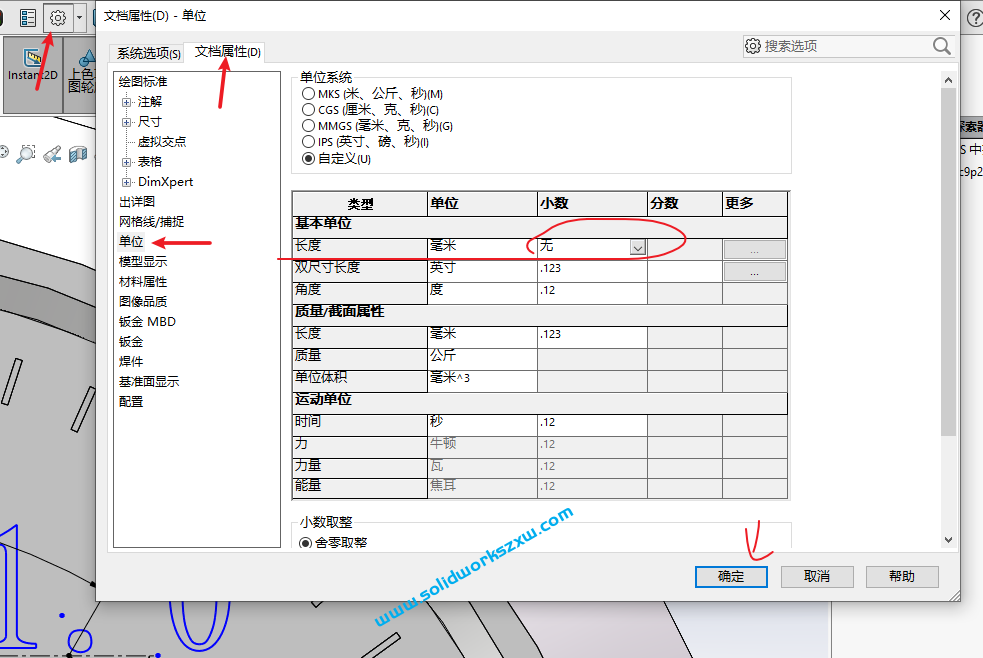

你发现你的是1或者是1.00等不要紧,点击设置,然后单位无

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

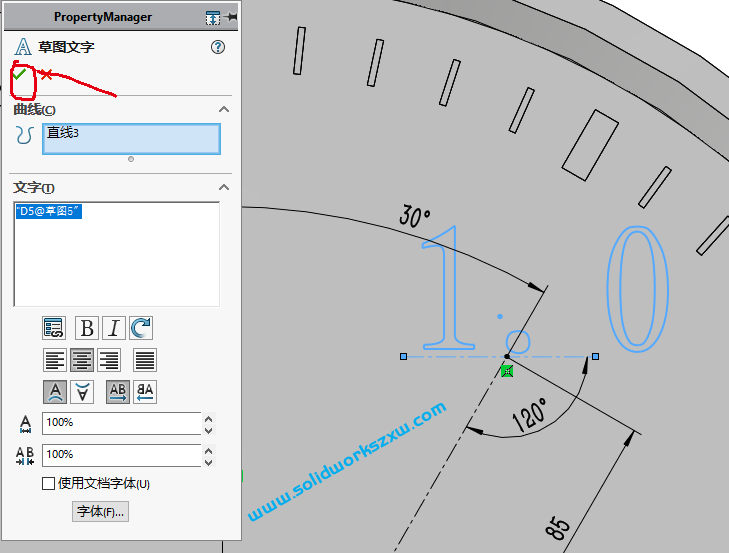

然后我们再去点击这个数字1,进入编辑模式,什么也不用改,直接确定就行

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

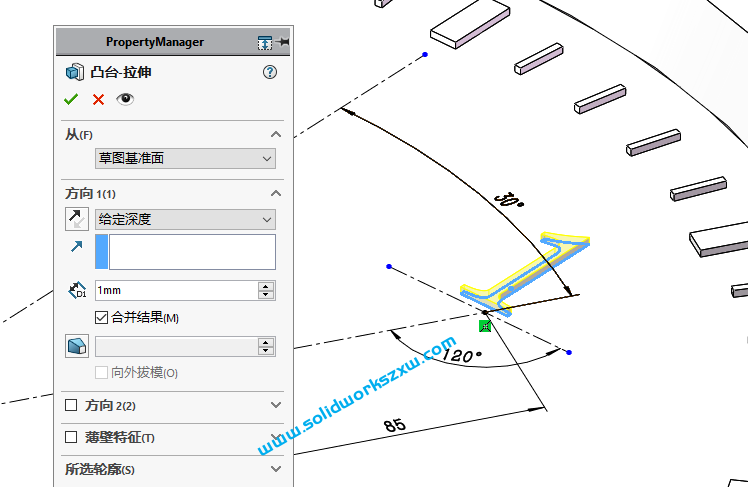

10、特征-拉伸

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

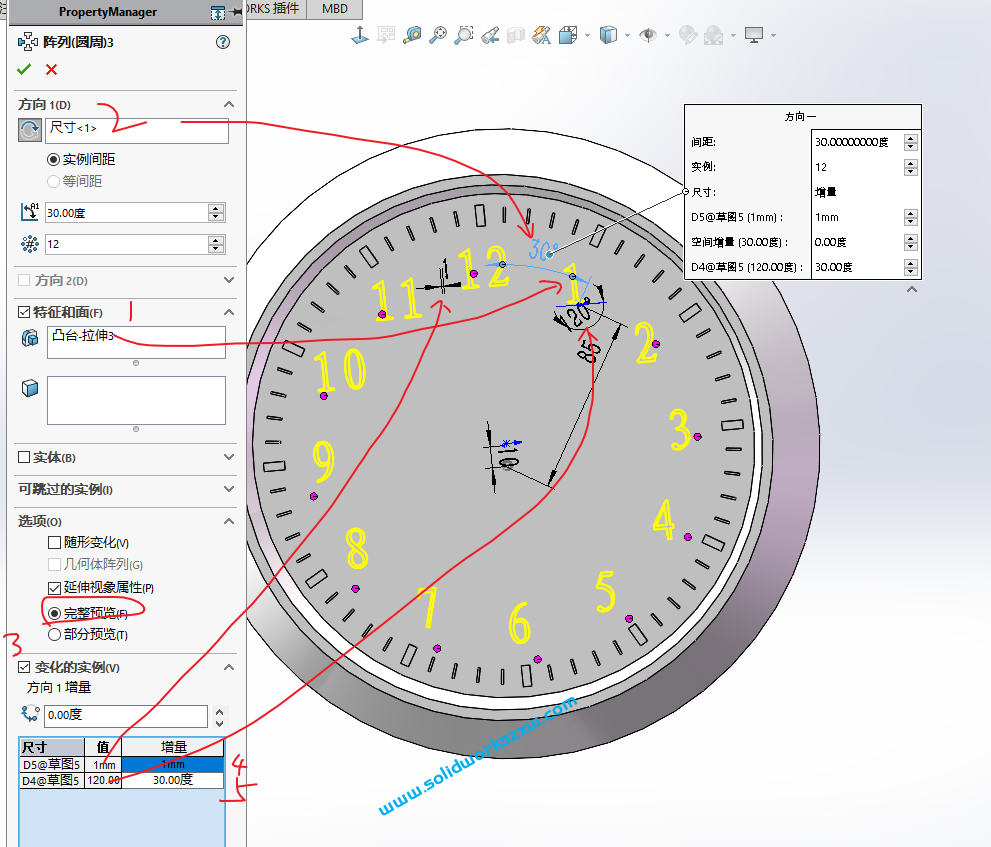

11、特征-圆周阵列

①选择上一步的拉伸特征

②方向选择,尺寸30度

③勾选变化的实例

④下面的空白处选择尺寸1,后面递增,填1

⑤接着点击120度,后面递增填30度

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

完整预览,效果如图

12、完成。添加颜色

SolidWorks钟表的建模练习,表盘刻度和数字递增阵列是关键

后面大家可以自己增加表针,草图拉伸即可,非常的简单,重点还是我们第9、10、11步的操作,实现SolidWorks钟表数字递增的操作,非常的有技术含量,可以锻炼学习。
