SolidWorks钣金练习题，钣金展开折叠命令综合训练

SolidWorks钣金是SolidWorks非常重要的一个模块，很多的钣金设计师都会用到这个模块，所以我们如果从事钣金相关行业，或者我们的产品里面有钣金零件，一定不要错过SolidWorks钣金模块的学习和使用。

今天SolidWorks自学网给大家分享的SolidWorks钣金练习题非常的常规，综合使用SolidWorks钣金的各项命令。

（折弯参数可以使用自己公司的，也可以参照步骤进行练习即可。）

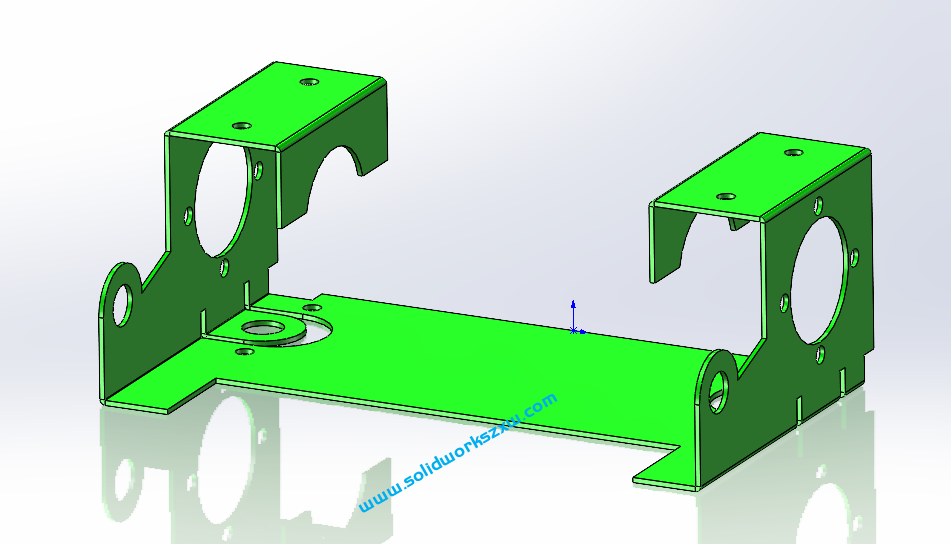

SolidWorks钣金练习题效果图

SolidWorks钣金练习题步骤

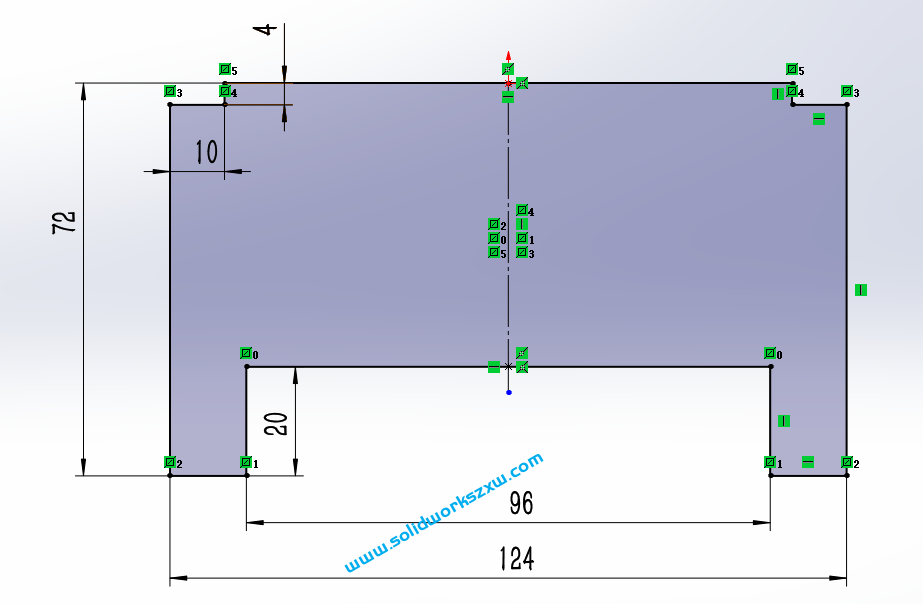

1、打开SolidWorks软件，菜单-文件-新建零件，然后在上视基准面-草图绘制，如下图所示：

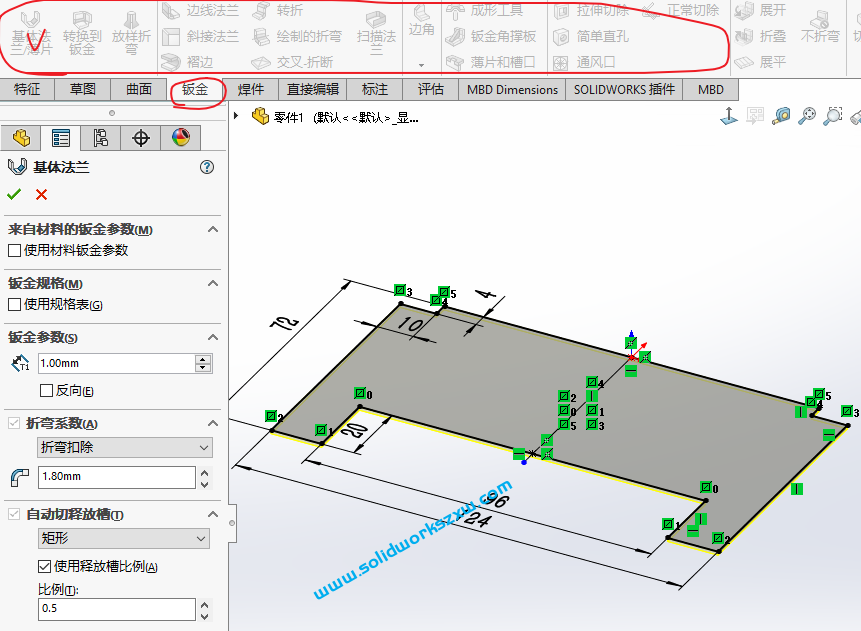

2、SolidWorks钣金-基体法兰-钣金厚度1，其他参数如下图所示：

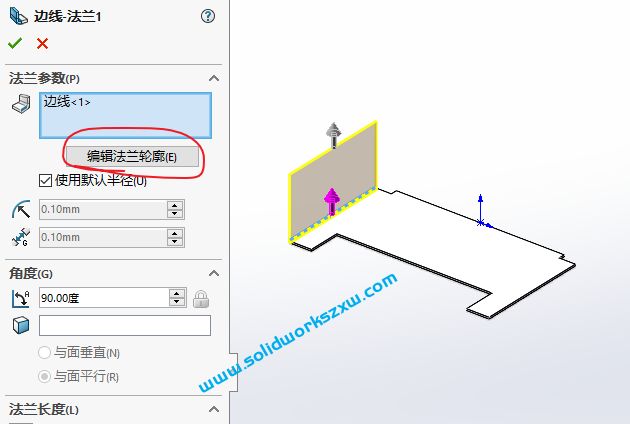

3、钣金-边线法兰-编辑法兰轮廓

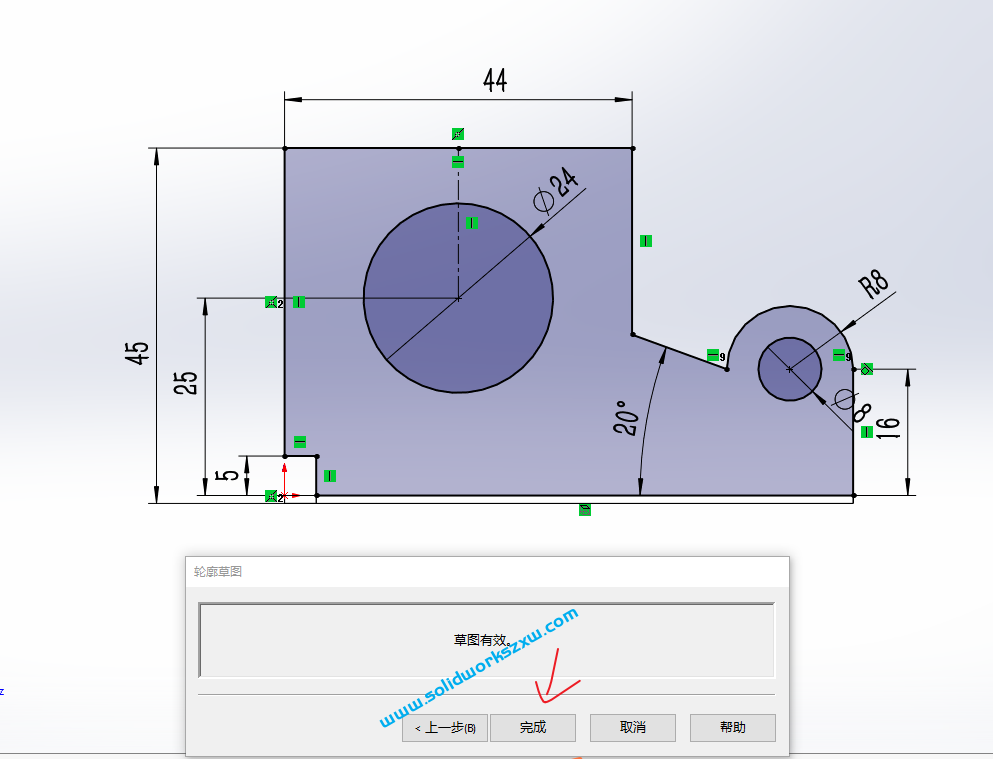

4、编辑法兰轮廓，绘制如下草图：

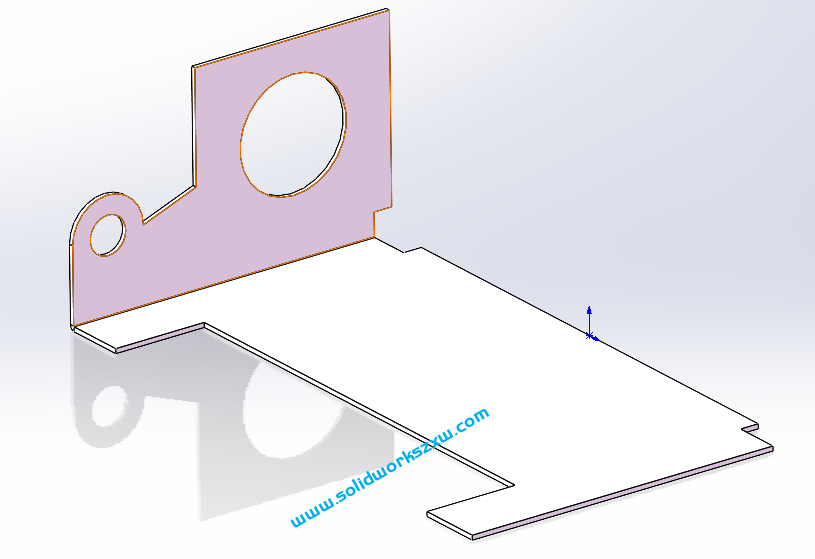

完成后的效果

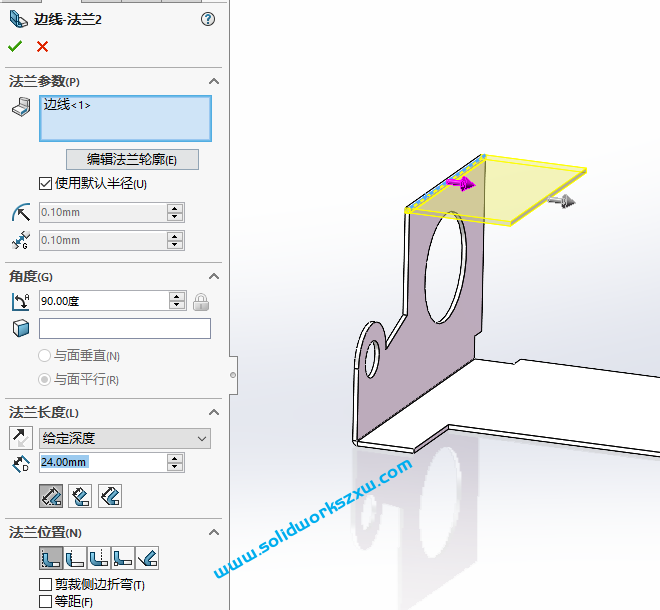

5、钣金-边线法兰-给定深度设置24，如下：

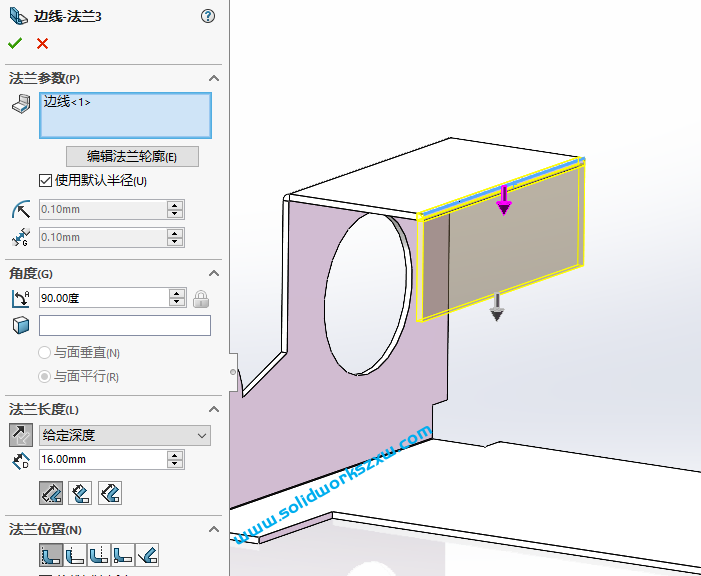

6、边线法兰，深度16

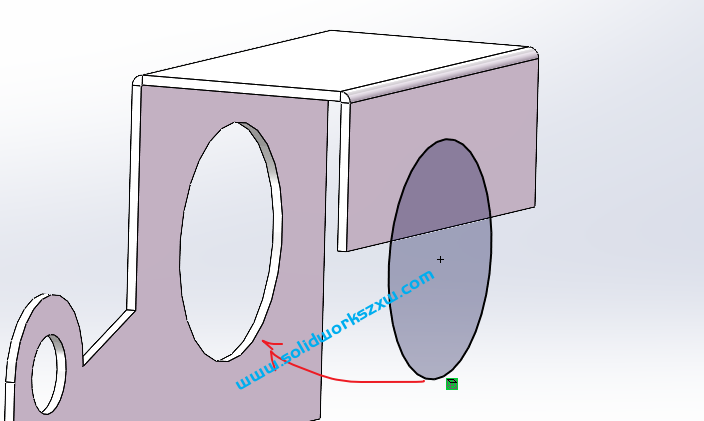

7、在端面上草图绘制-转换实体引用，圆

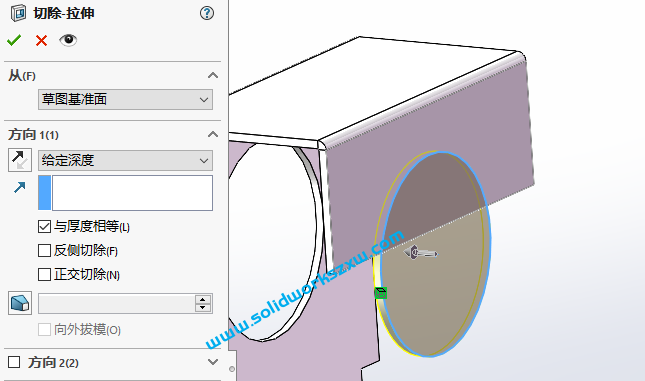

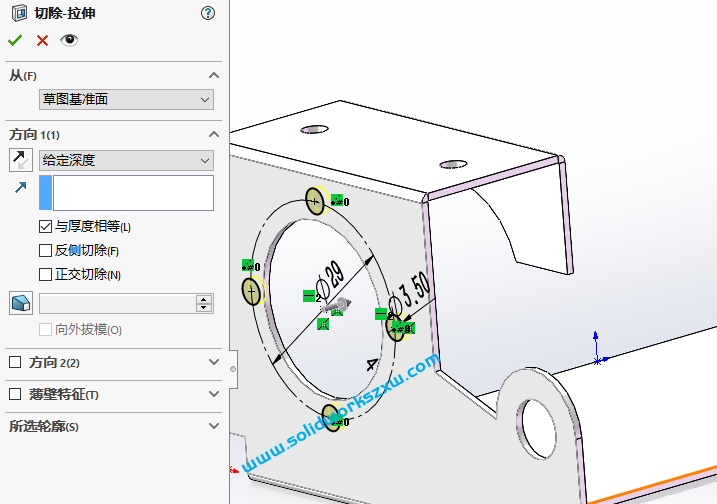

8、拉伸切除-等厚度

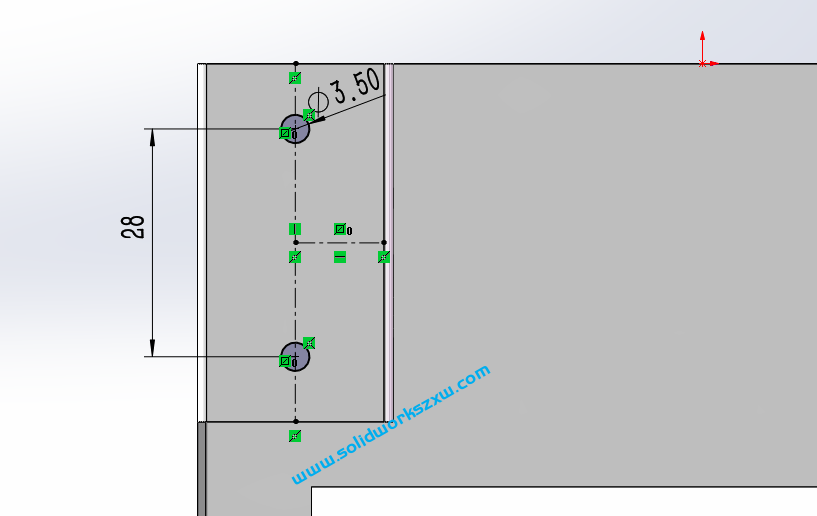

9、在顶面上绘制草图

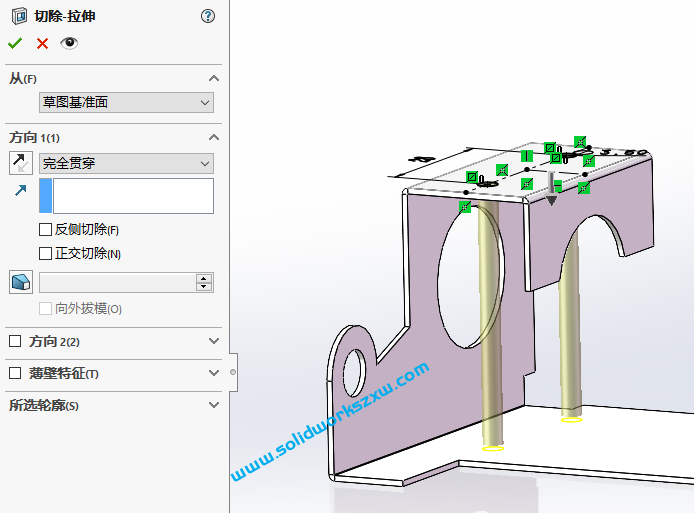

10、拉伸切除-完全贯穿

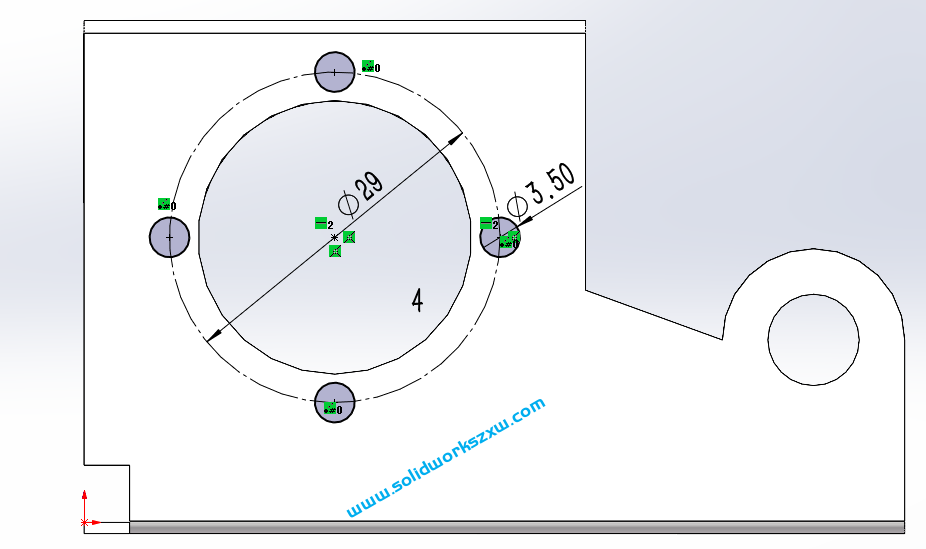

11、端面上草图绘制，如下图所示：

12、特征-拉伸切除

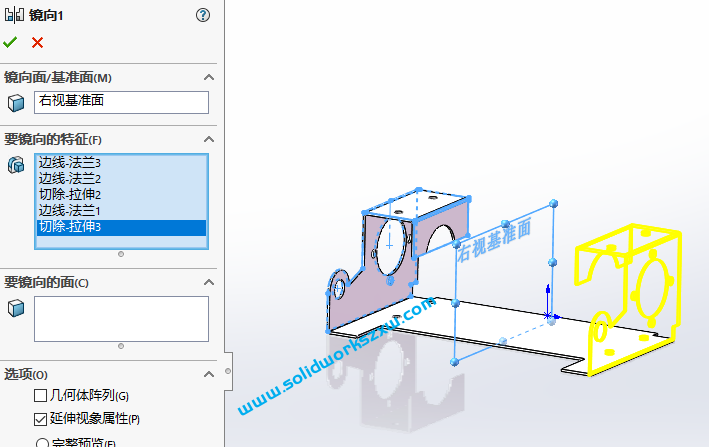

13、特征-镜像

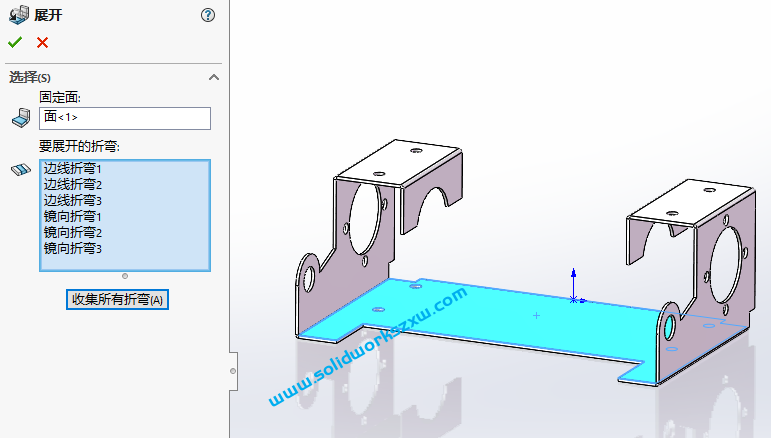

14、钣金-展开，固定面：选择蓝色面 ，要展开的折弯——收集所有折弯。

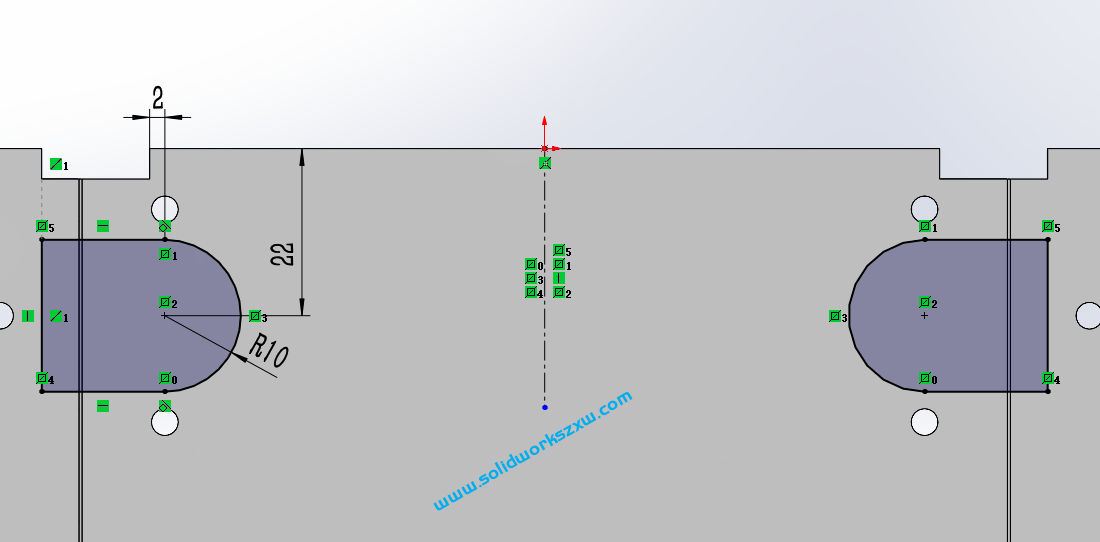

15、展开之后，草图绘制，如下图所示，注意几何关系

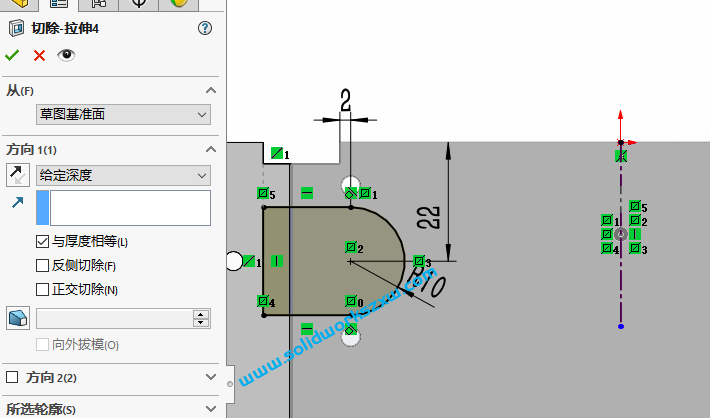

16、特征-拉伸切除

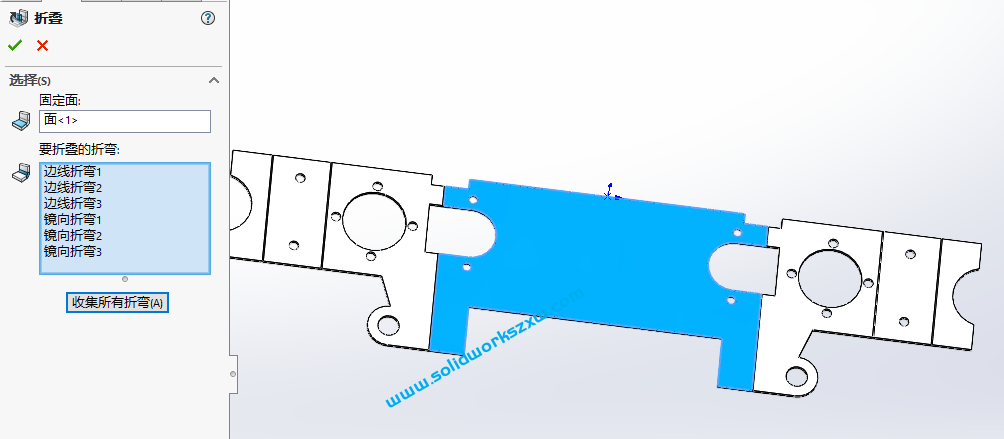

17、钣金-折叠-收集所有折弯

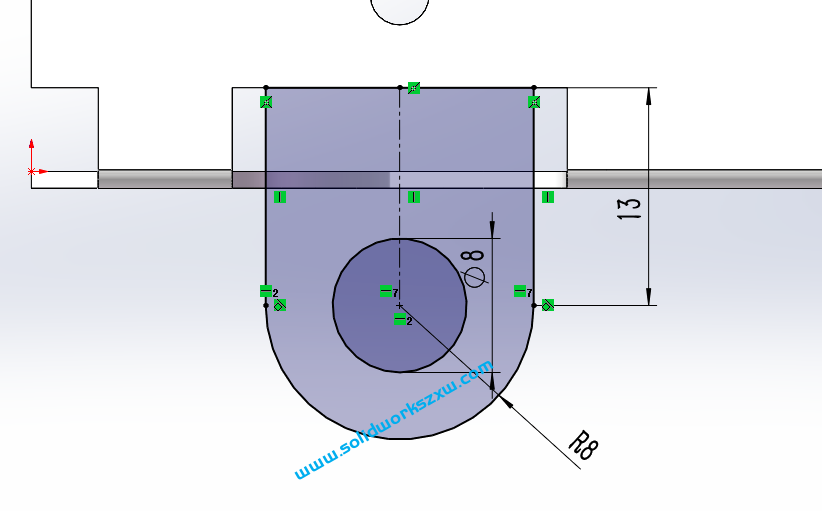

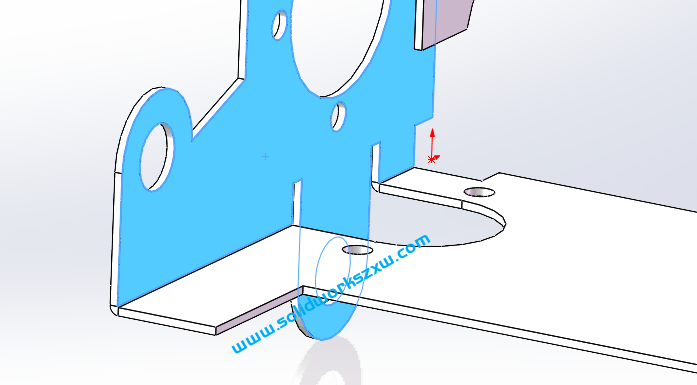

18、做端面草图绘制-如下图所示

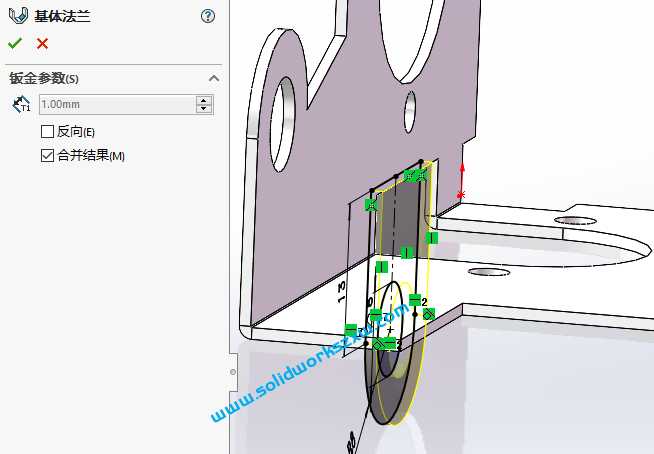

19、钣金-基体薄片

20、点击蓝色的面，进行草图绘制

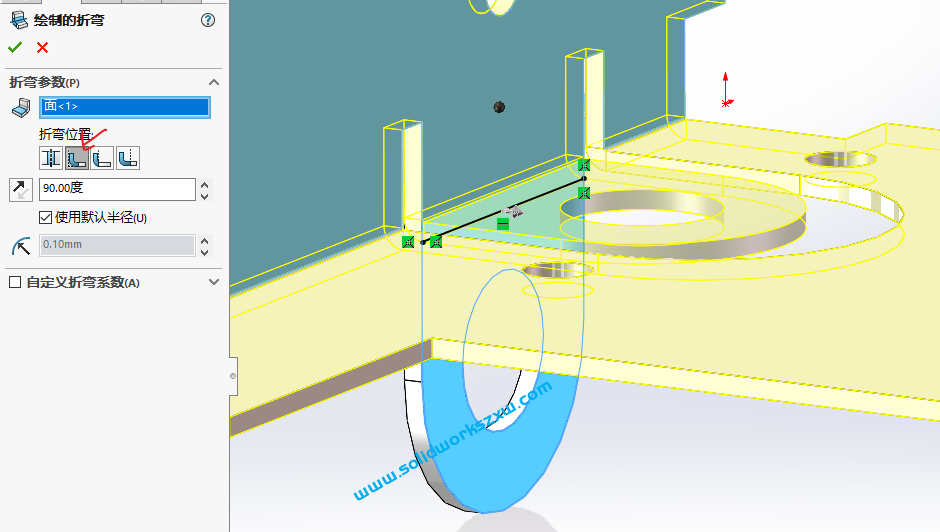

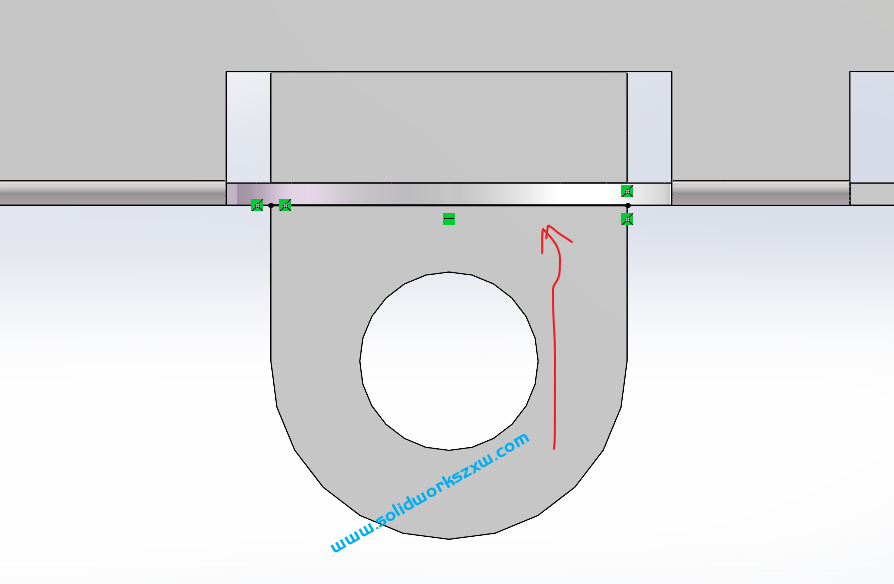

画一条直线，不要退出草图，直接点击钣金-绘制的折弯

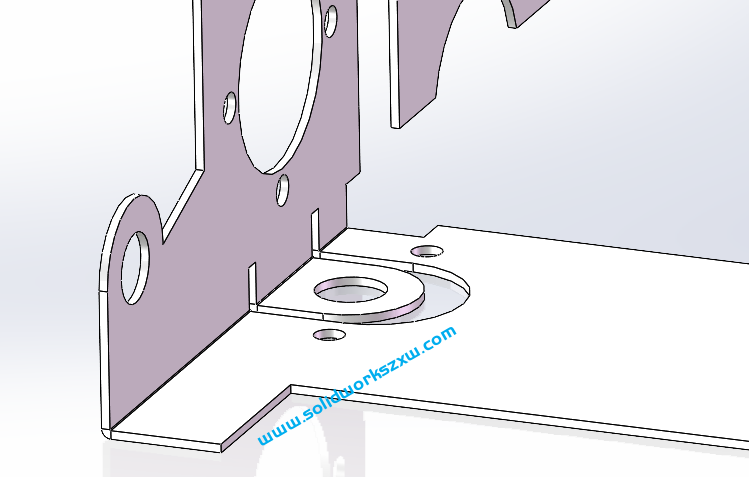

完成效果：

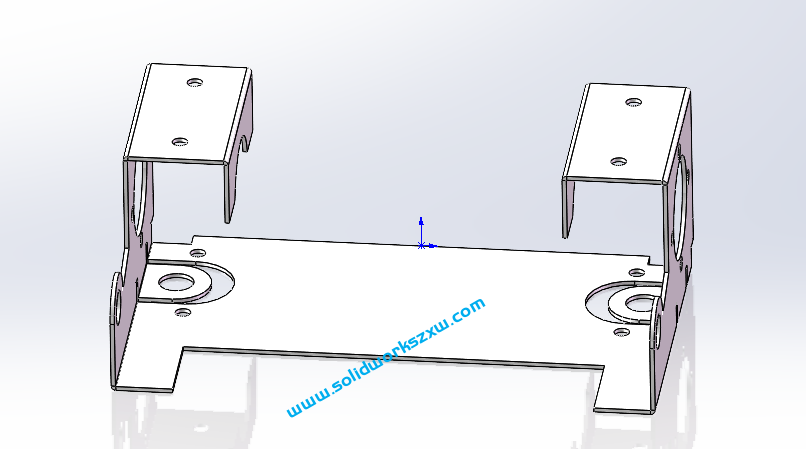

21、同样的方法，绘制右侧的折弯。最终的效果如下：

以上就是SolidWorks钣金练习题的做题步骤，锻炼大家的钣金设计制作能力。
