SolidWorks练习题之剪刀的绘制,常规命令巩固练习

学习SolidWorks,其实不必学习复杂的SolidWorks命令,简简单单的拉伸、切除、旋转、扫描、基准面、圆周阵列、线性阵列等命令,就可以完成绝大部分机械设计,除非你设计曲面,才会用到曲面命令,所以对于从事常规的机械设计师的设计工作,SolidWorks常规命令完全可以搞定,关键在于我们能够灵活的运用SolidWorks这些命令。今天分享的这个练习题是一把剪刀,非常的常规的SolidWorks练习题,一起来练习巩固一下SolidWorks命令。

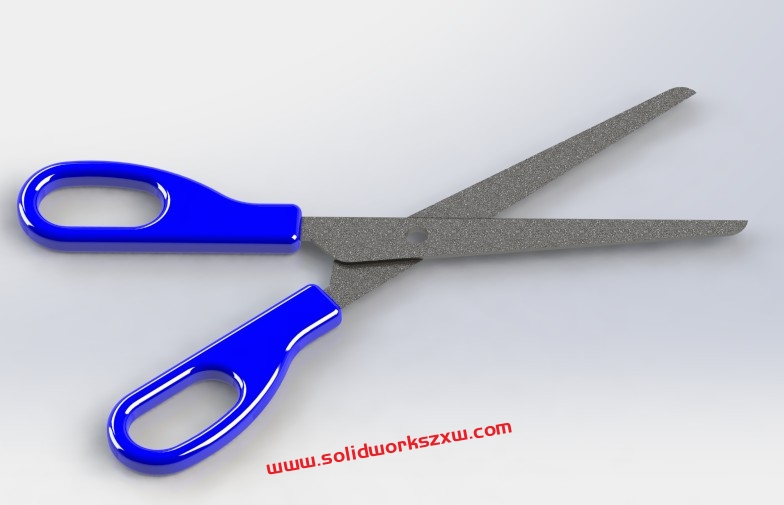

SolidWorks练习题之剪刀效果图

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

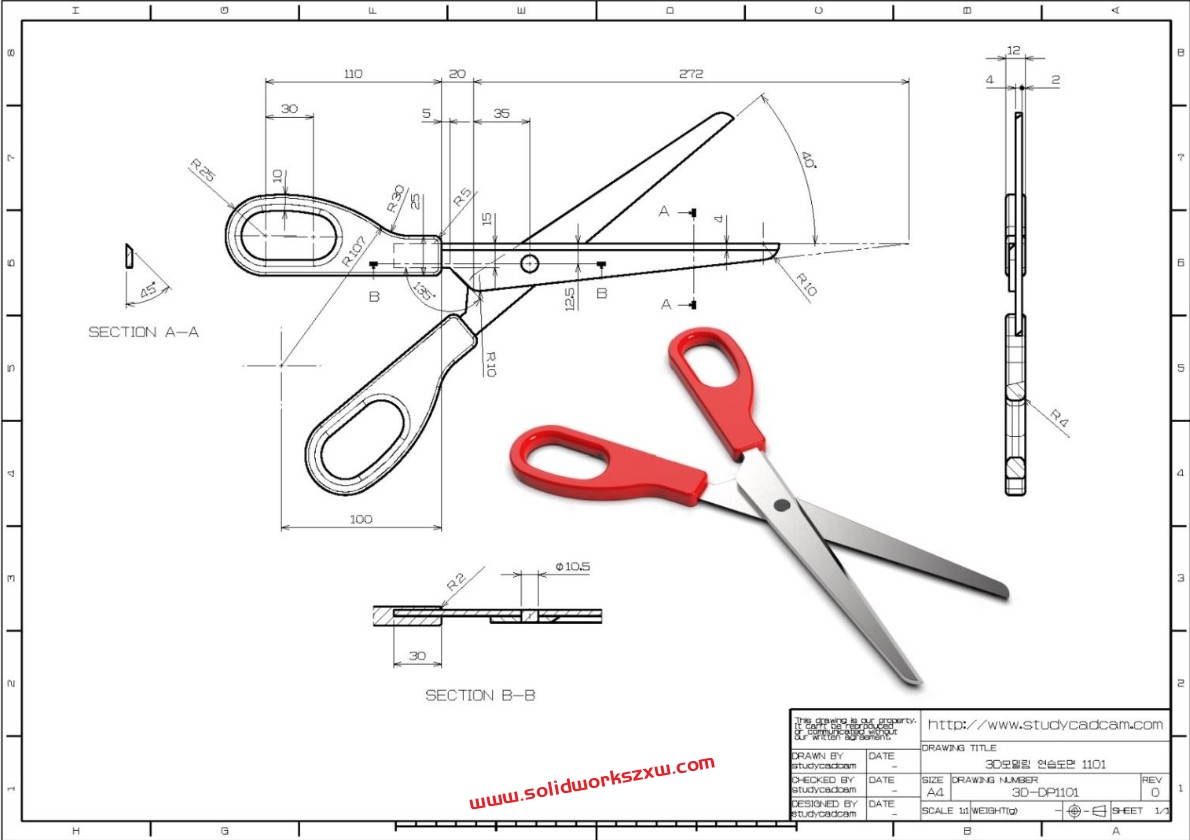

SolidWorks练习题之剪刀题目

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

SolidWorks练习题之剪刀建模步骤

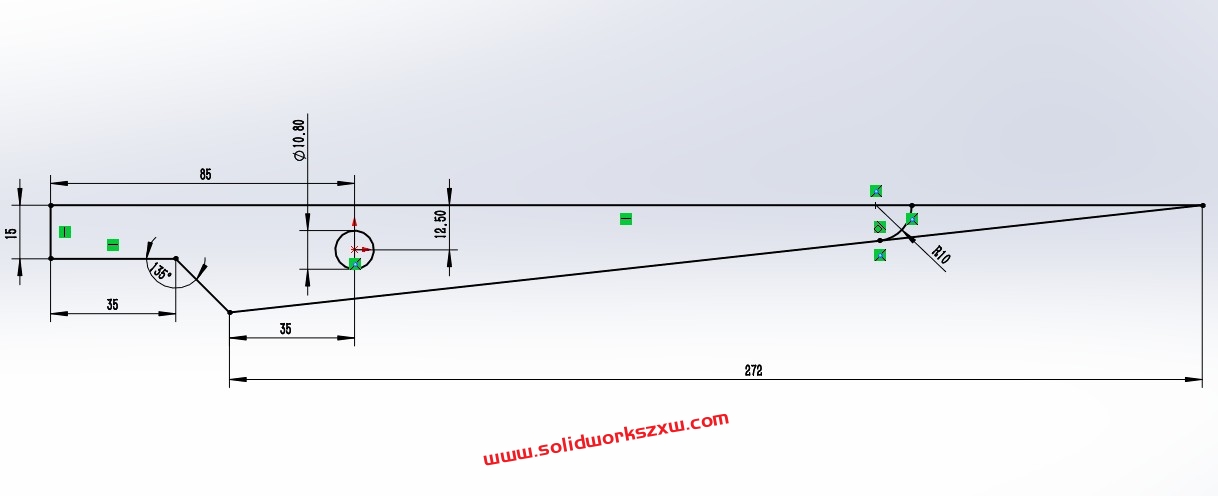

1、打开SolidWorks软件,新建零件,然后我们在上视基准面-草图绘制

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

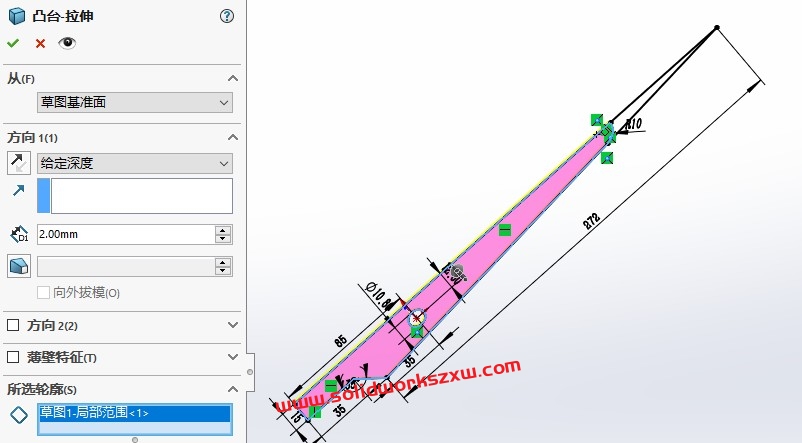

2、特征-拉伸-选择草图拉伸的范围

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

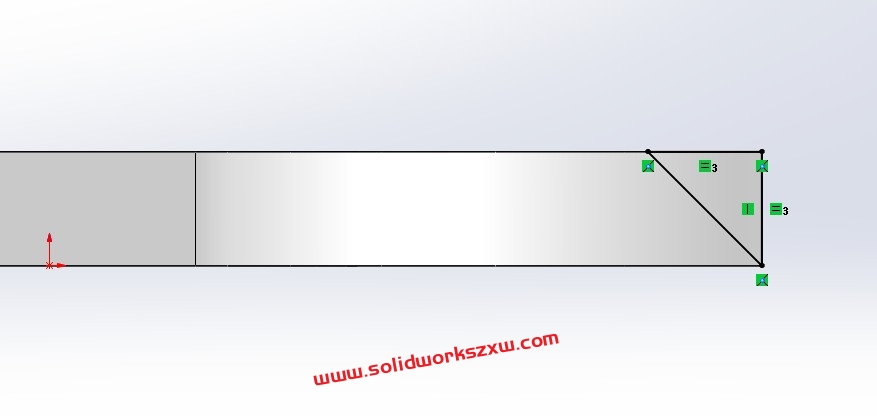

3、右视基准面-草图绘制-两个直角边相等的几何关系

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

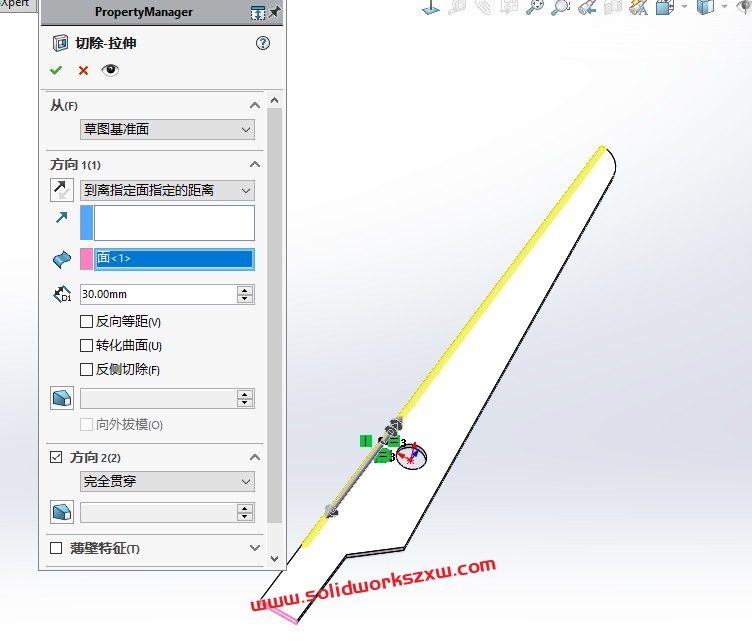

4、特征-拉伸切除

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

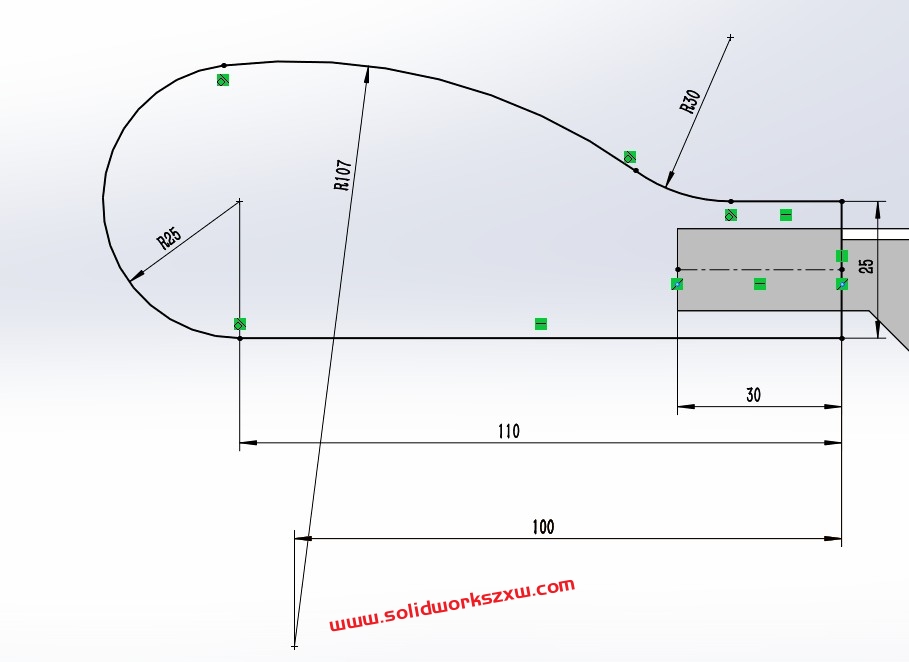

5、上视基准面-草图绘制

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

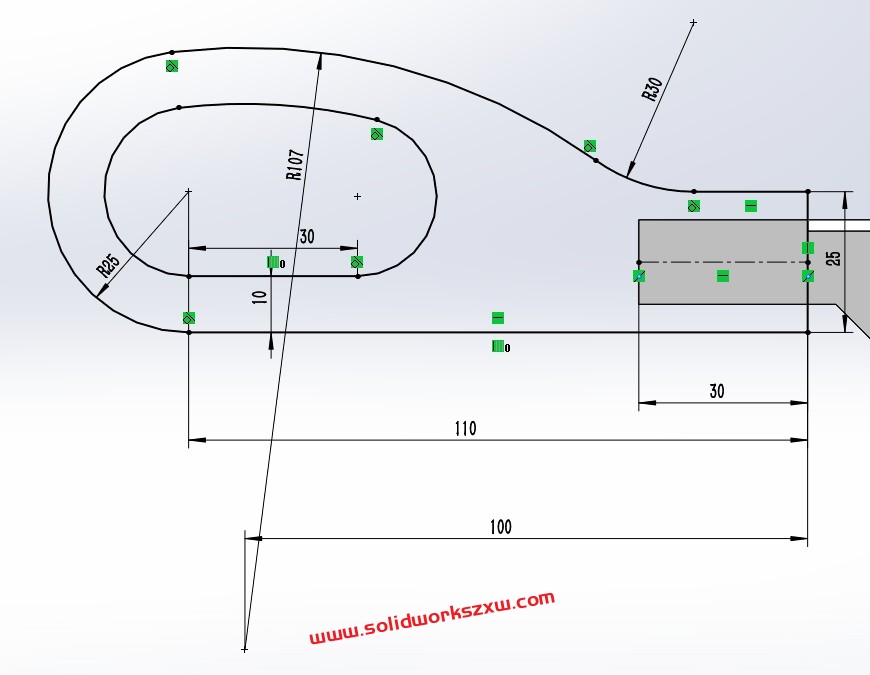

5-1,左边等距10,然后右边补圆弧

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

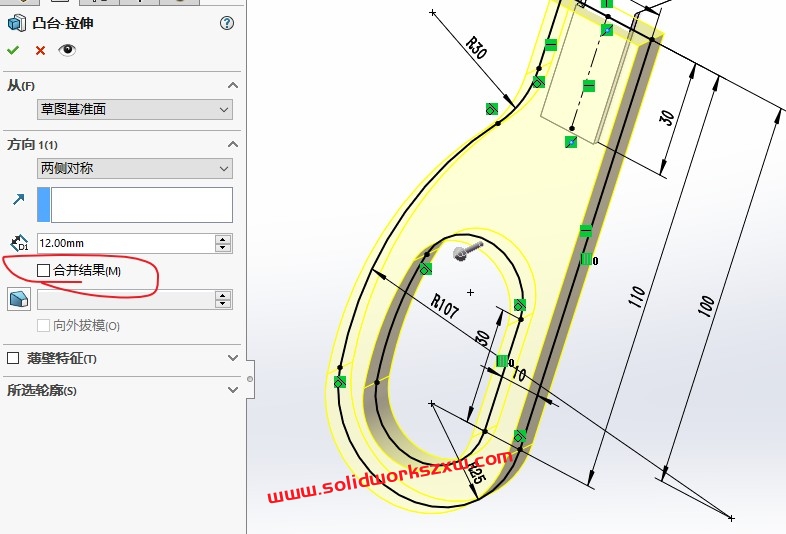

6、特征-拉伸-两侧对称-取消合并结果

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

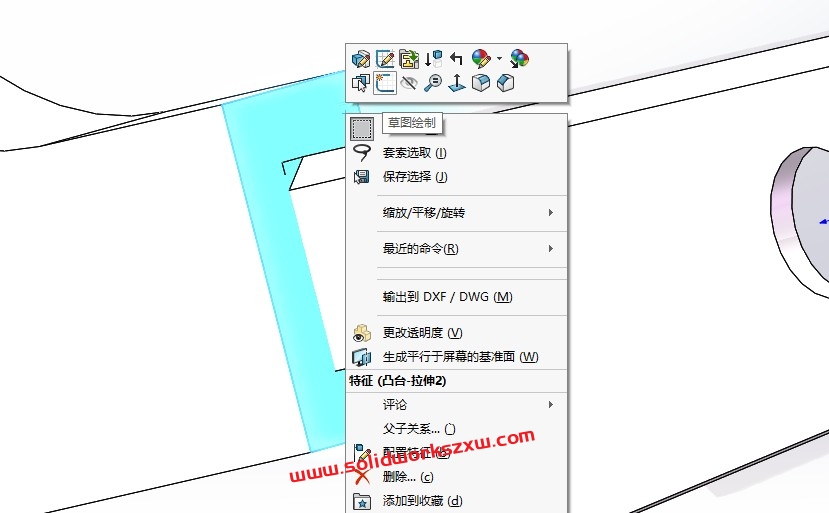

7、在下图蓝色面上草图绘制

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

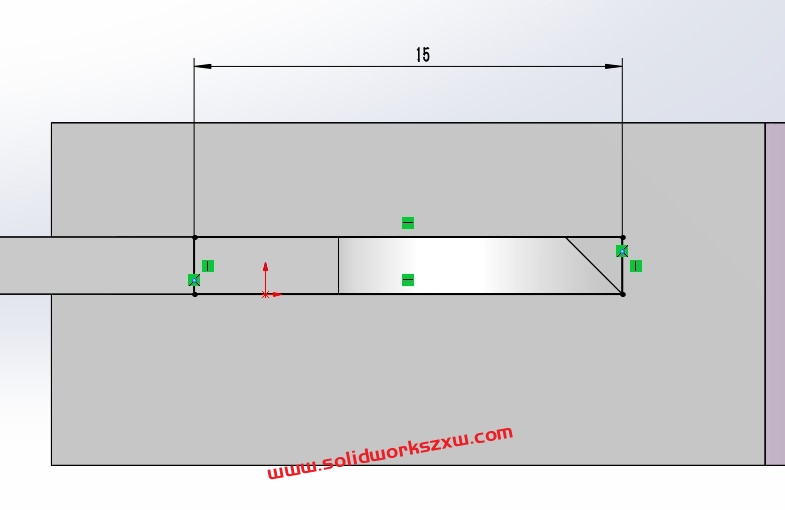

草图绘制,如下图所示:

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

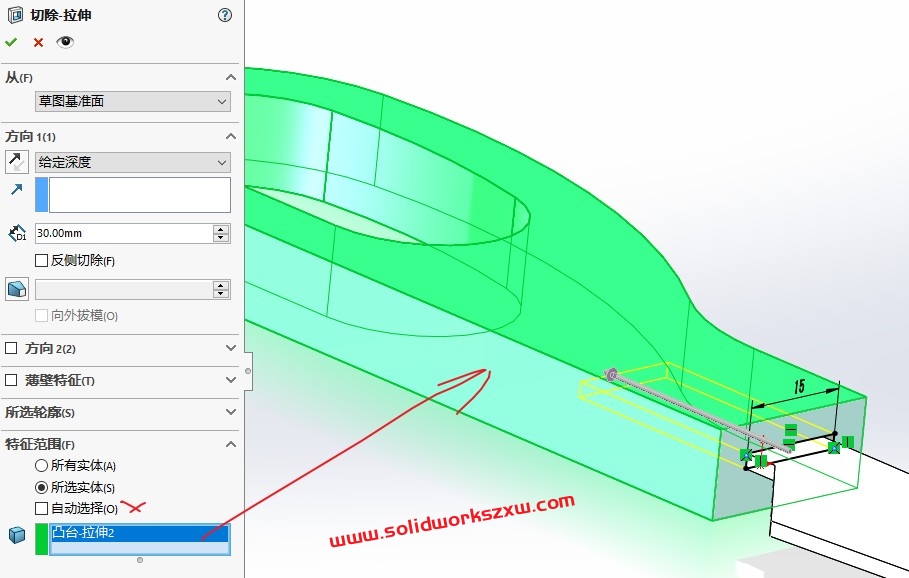

8、特征-拉伸切除,选择实体

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

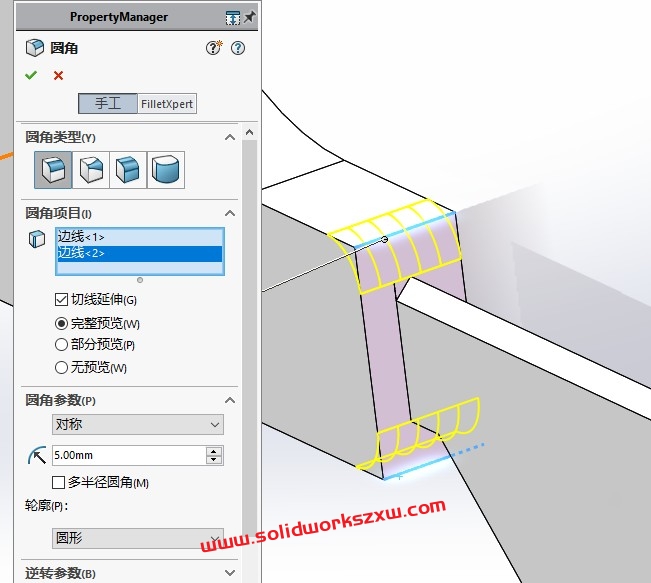

9、特征-圆角-5mm

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

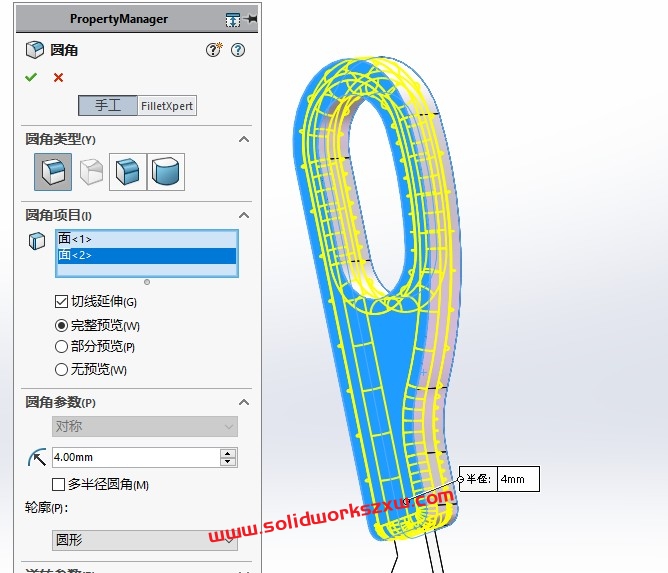

10、特征-圆角4,选择上下两个面

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

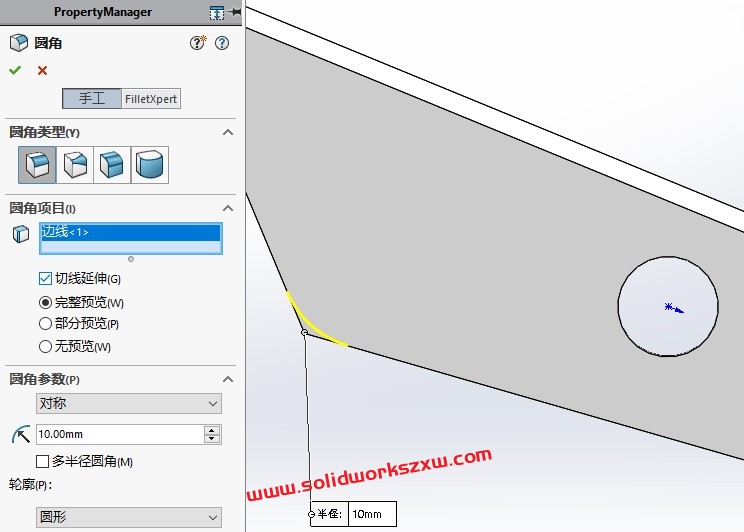

11、特征-圆角-10mm

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

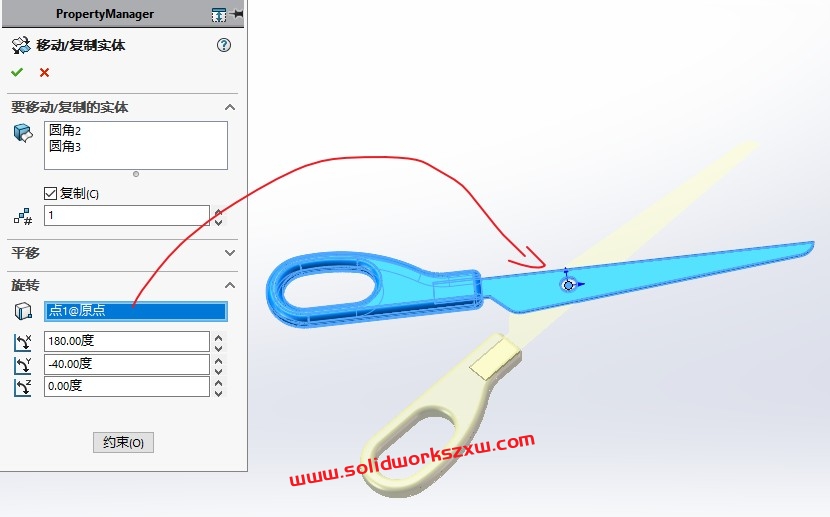

12、直接编辑-移动复制,参数设置→复制:1个 ;旋转点:原点,X:180º ,Y:-40°。

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

13、完成SolidWorks剪刀练习题建模。添加颜色,开启小金球。

SolidWorks练习题之剪刀的绘制,常规命令巩固练习

以上就是SolidWorks剪刀模型的建模步骤,非常的简单,希望大家可以独立完成奥。

如果你想系统的学习SolidWorks,不妨来看我们SolidWorks自学网学堂优质的视频教程。

点击学习:SolidWorks教程
