SolidWorks提供了非常强大的曲面建模功能，通过曲面，我们可以设计很多艺术类的产品，被很多的艺术设计师作为设计软件使用，同时也有很多高级曲面利用solidworks曲面模块实现。下面一起来看一下这个SolidWorks建模的牛排盖子，非常常规的曲面练习。

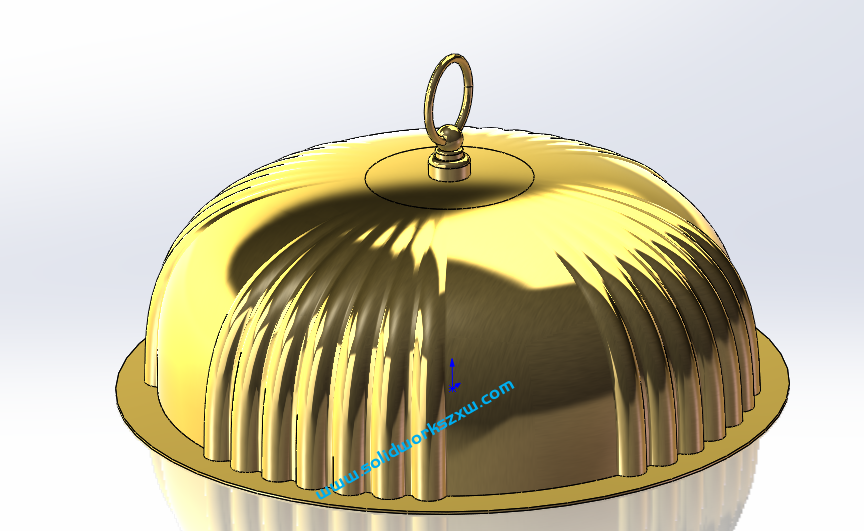

SolidWorks曲面建模练习之牛排西餐盖效果图
SolidWorks曲面建模练习之牛排西餐盖建模步骤

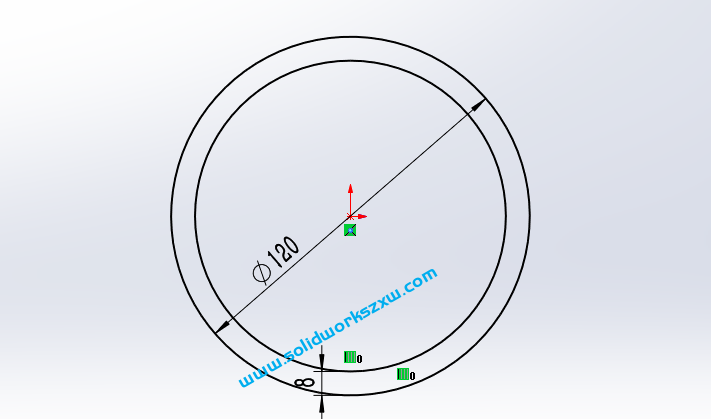

1、打开SolidWorks软件，新建一个零件，然后我们在上视基准面进行草图绘制，如下图所示：

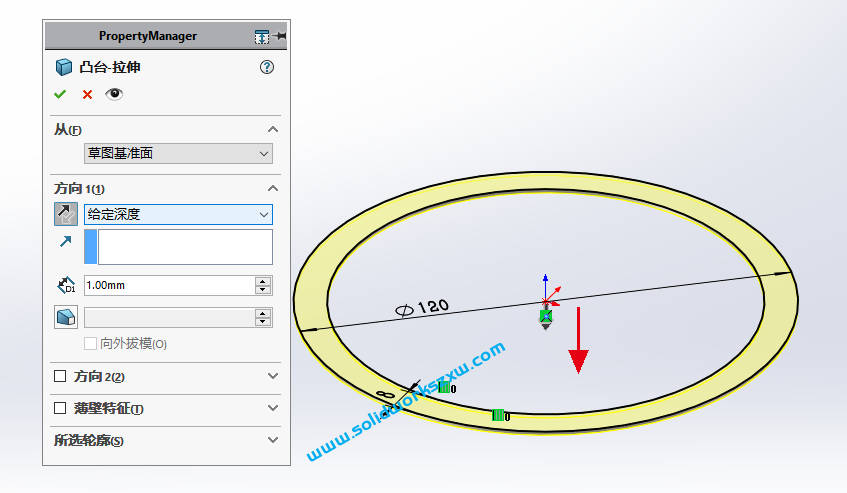

2、特征-拉伸-反向-厚度1

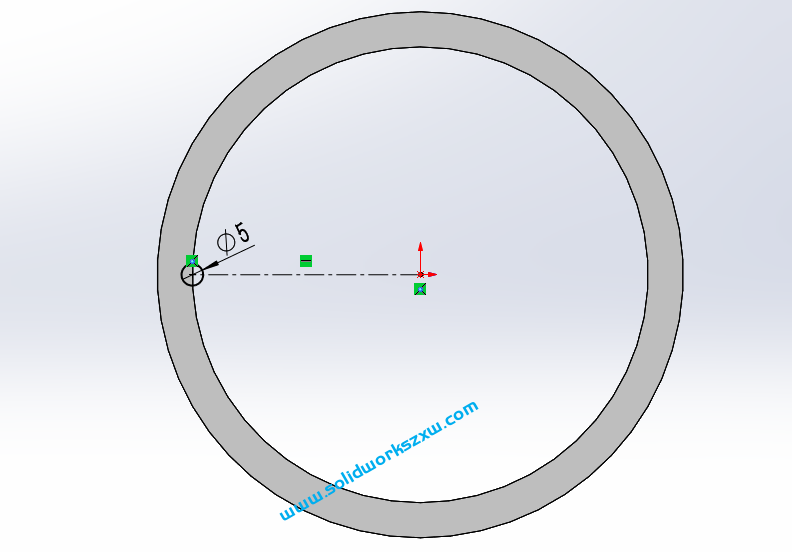

3、上视基准面-草图绘制-圆

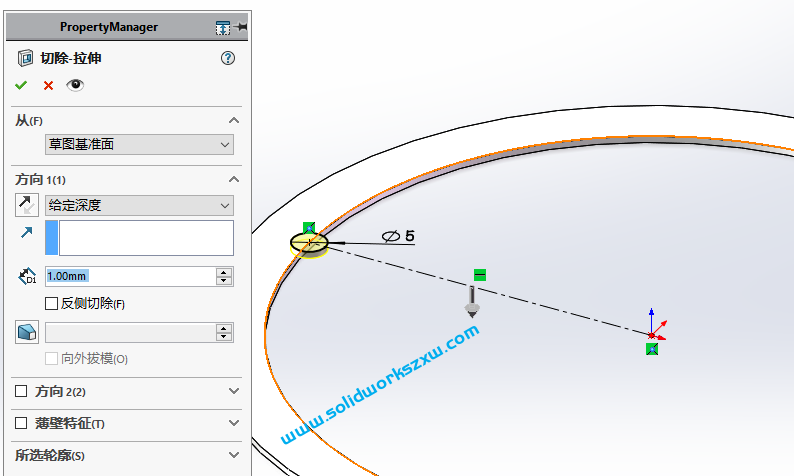

4、特征-拉伸切除

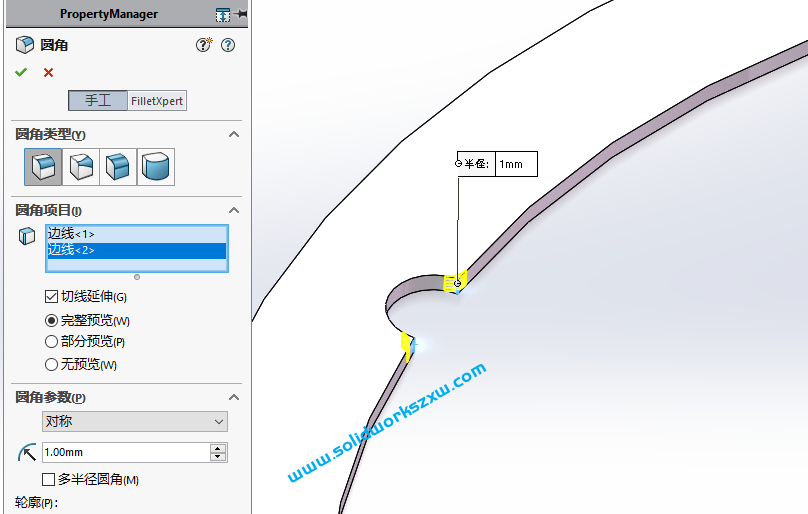

5、特征-圆角-1

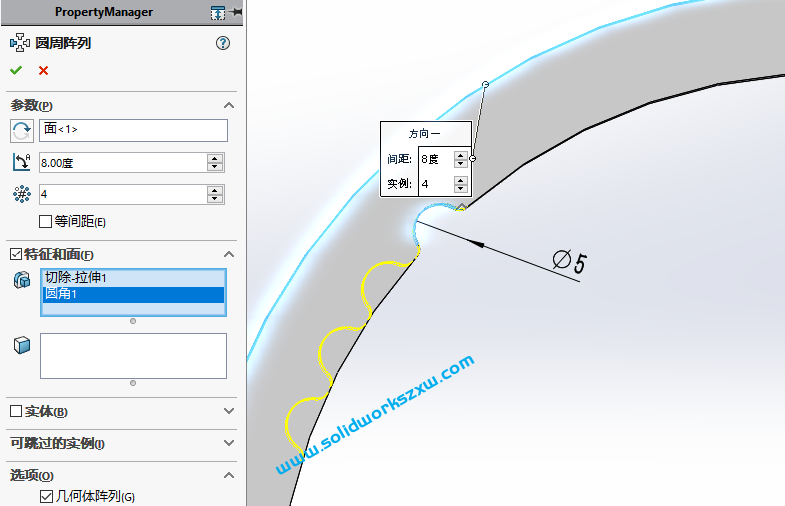

6、特征-圆周阵列

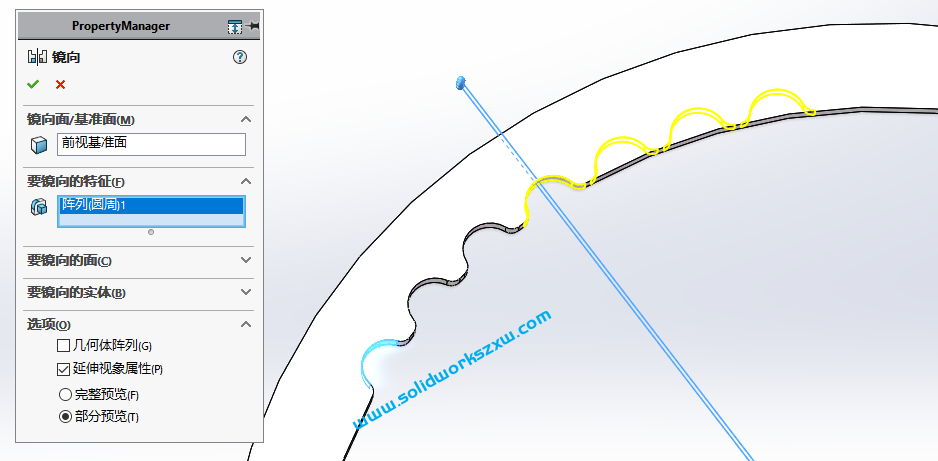

7、特征-镜像-前视基准面

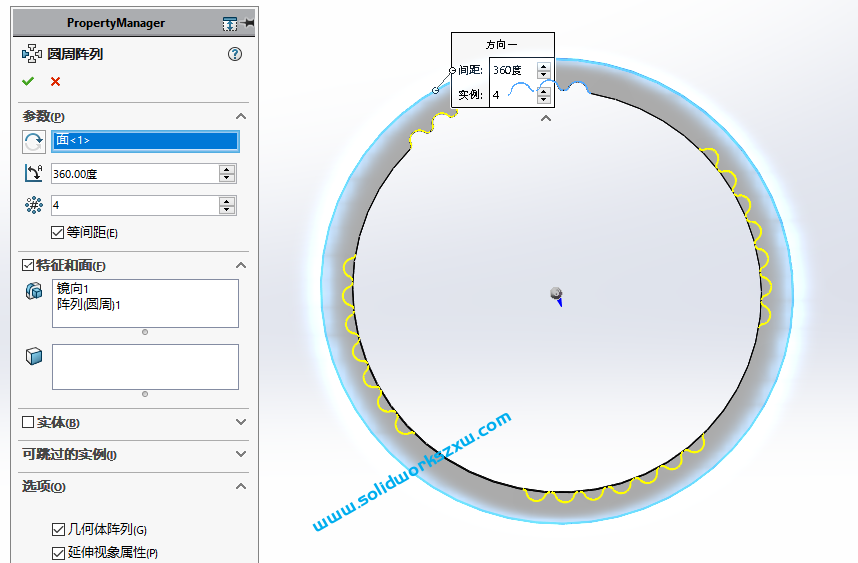

8、特征-圆周阵列

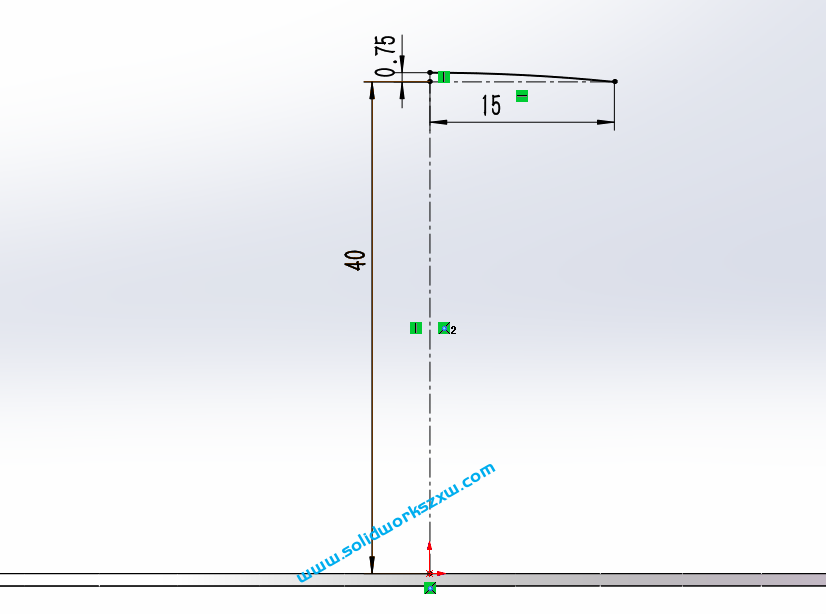

9、前视基准面-草图绘制
注意：圆弧的圆心在竖直的中心上。

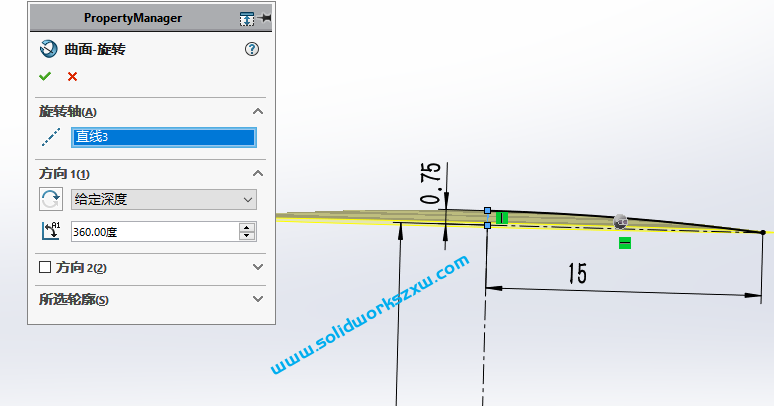

10、曲面-旋转曲面

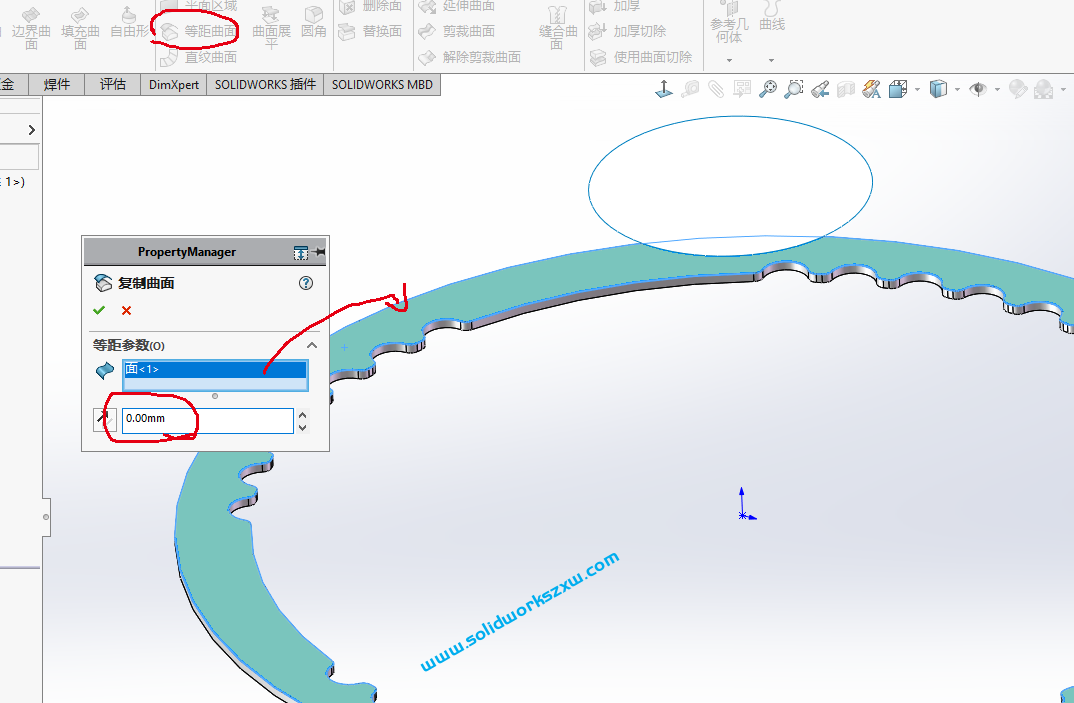

11、曲面-等距曲面-距离是0

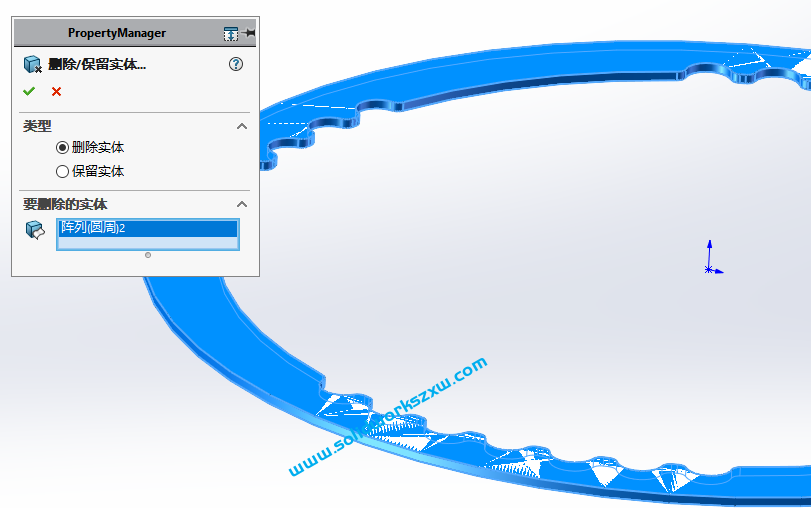

12、直接编辑-删除实体

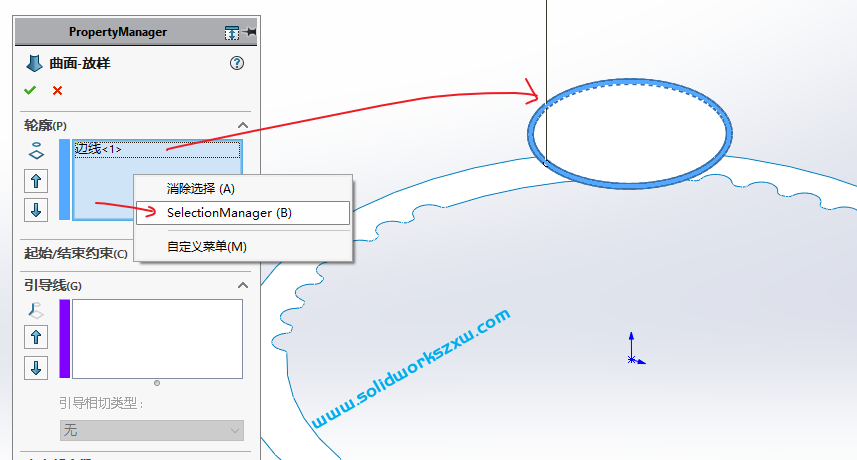

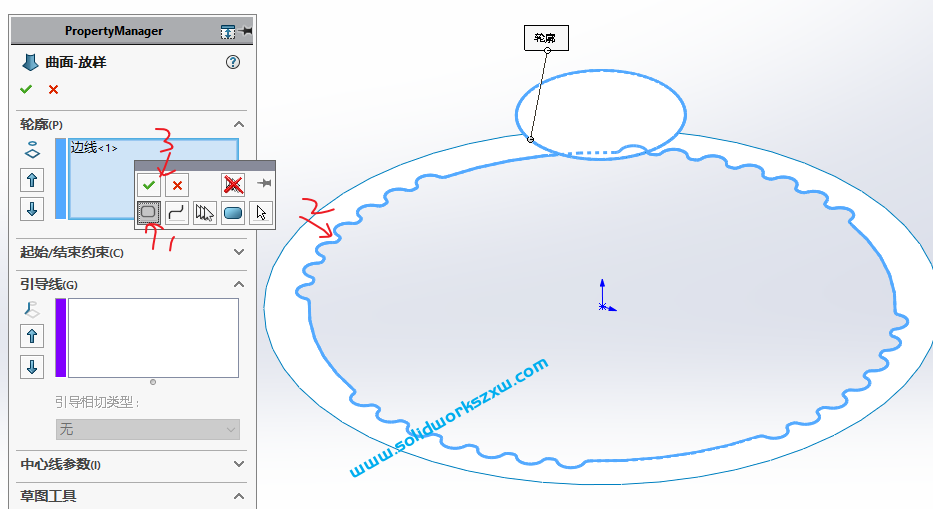

13、曲面-放样曲面-选择顶部的圆边，然后在图示位置右击，选择SelectionManager
然后我们在勾选下面的边线

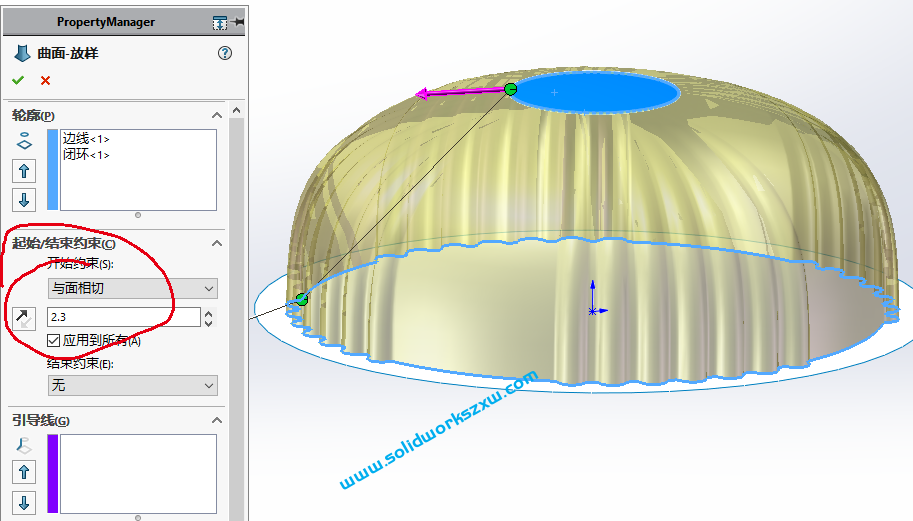

与面相切，值2.3

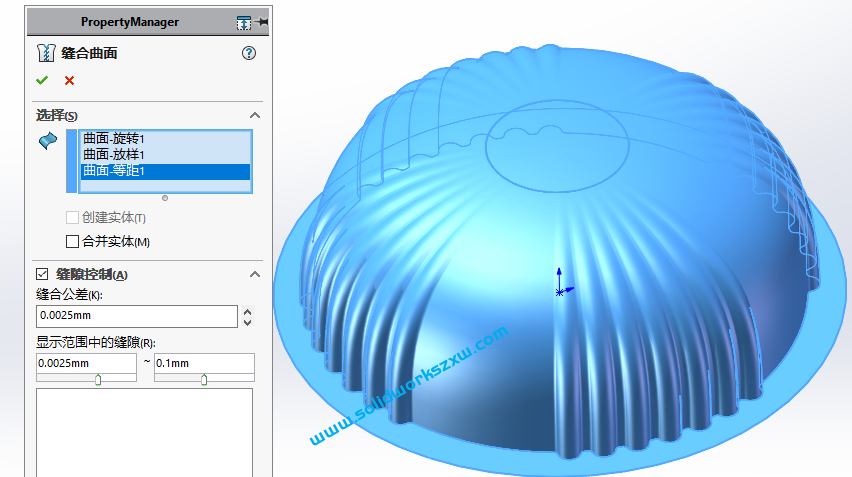

14、曲面-缝合曲面

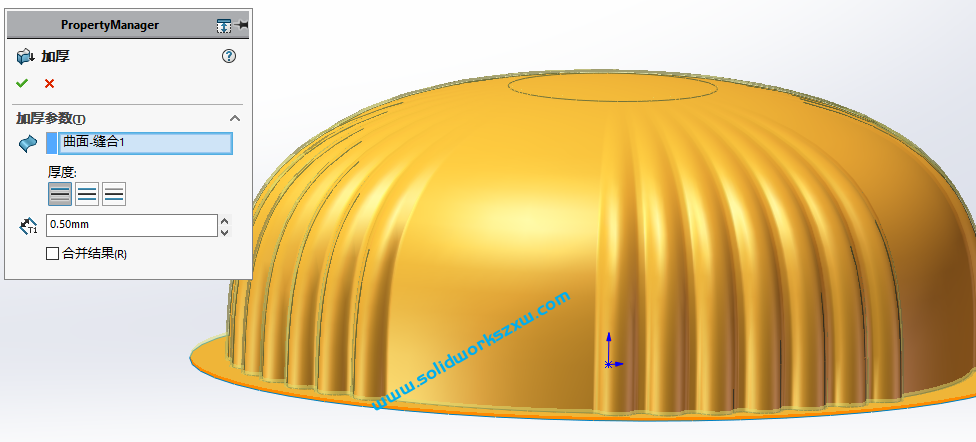

15、曲面-曲面加厚

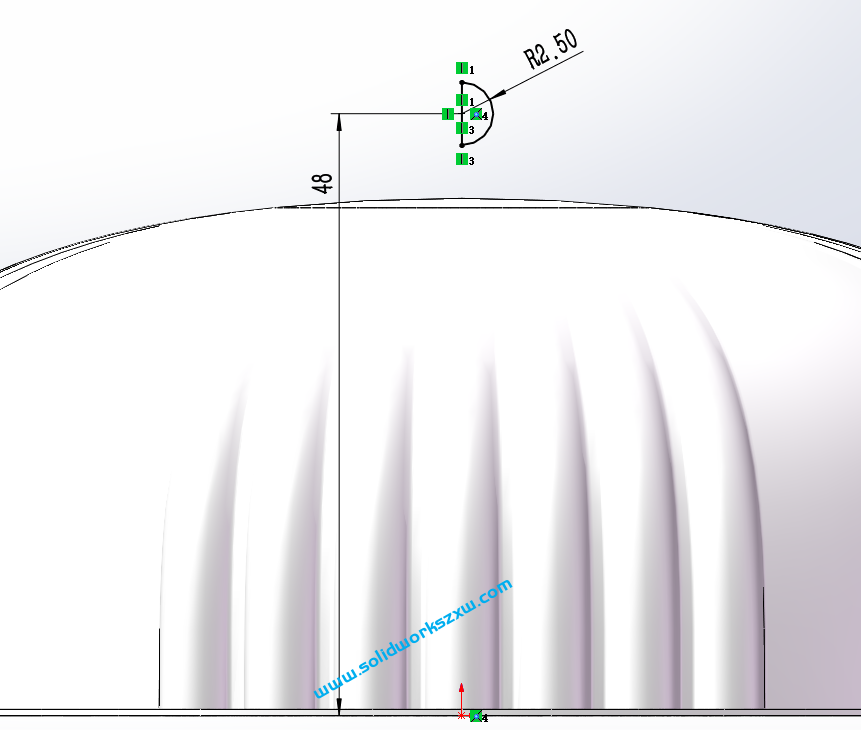

16、前视基准面-草图绘制-半圆

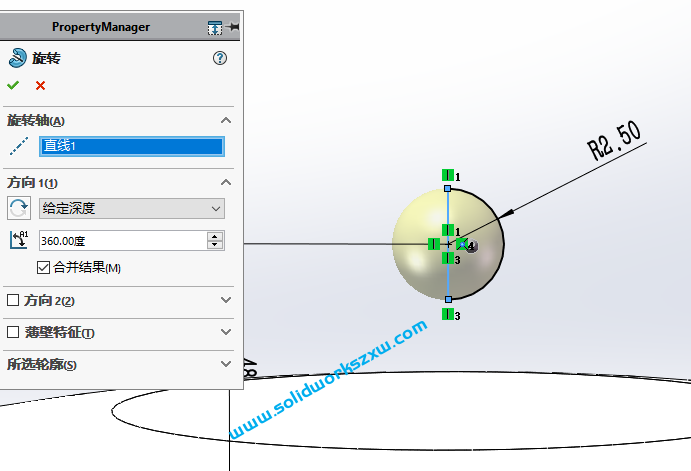

17、特征-旋转

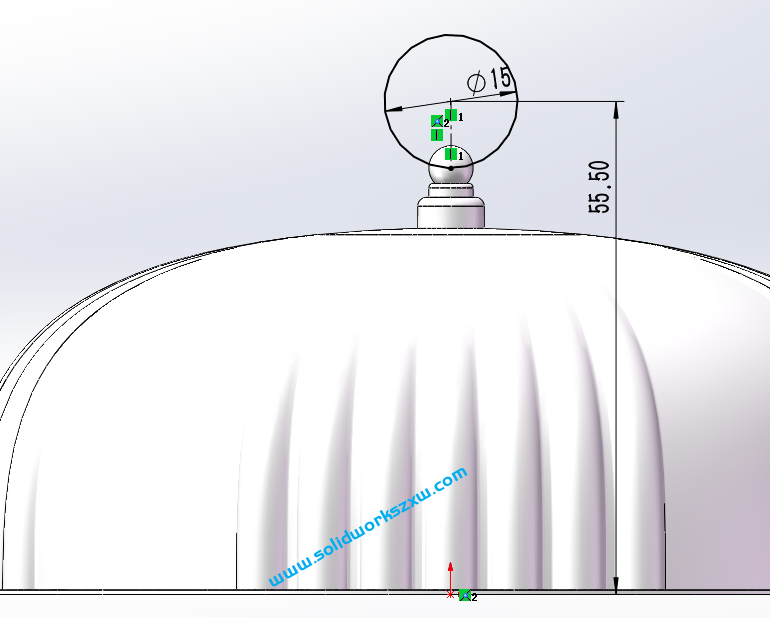

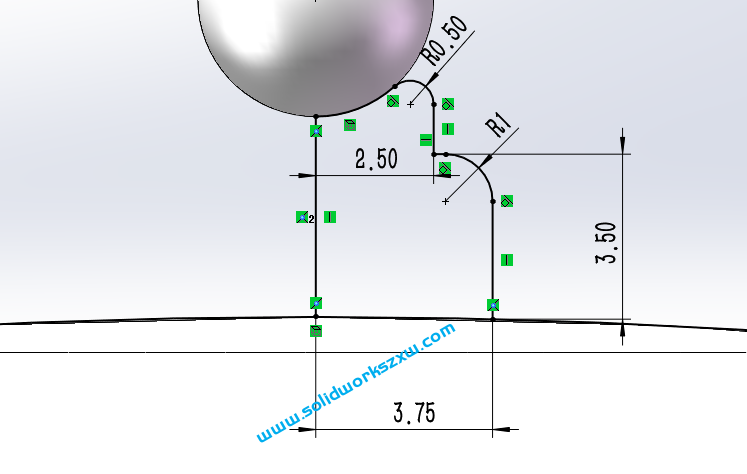

18、前视基准面-草图绘制
19、特征-旋转
20、前视基准面-草图绘制

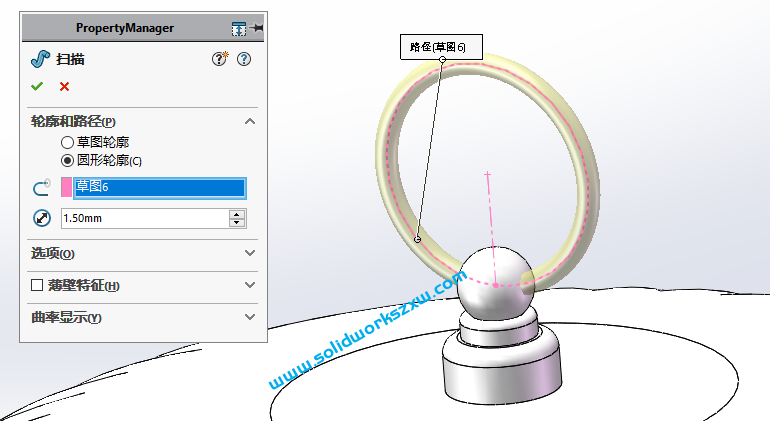

21、特征-扫描
22、完成。添加铜材质-开启小金球
以上就是SolidWorks利用曲面命令绘制的牛排西餐盖，非常的逼真，利用了SolidWorks曲面放样、曲面缝合、曲面加厚等等命令，巩固SolidWorks曲面命令，赶紧操练起来吧。
