SolidWorks练习题经典模型之实体扫描切除命令巩固

SolidWorks每个命令都有很多的参数供我们设置,常见的solidworks拉伸切除,蕴含了很多的参数设置,可以说简简单单的命令,可以实现很多的效果。基本上我们常见的机械设备的零件,用SolidWorks常见的拉伸、切除、扫描、抽壳、基准面等常用的命令就可以完成。

今天给大家分享SolidWorks经典的建模练习,立柱上的槽口,通过实体扫描切除,可以说非常的经典,很多人可能会想到包覆,其实这个命令更加实用。

SolidWorks建模效果图:

SolidWorks建模步骤:

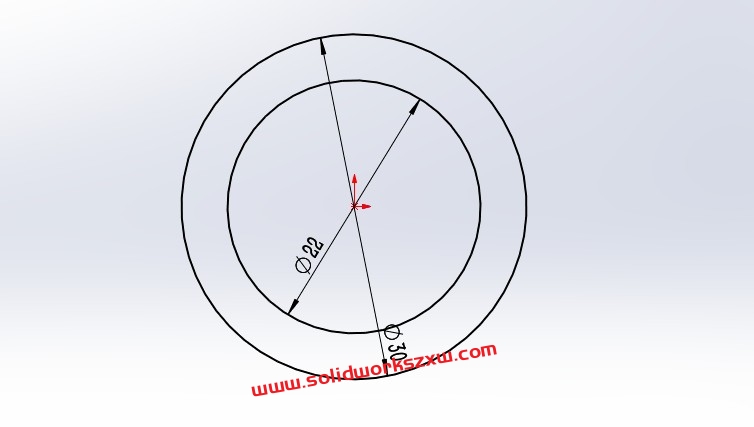

1、打开我们的SolidWorks软件,哪个版本都可以,在上视基准面-新建草图

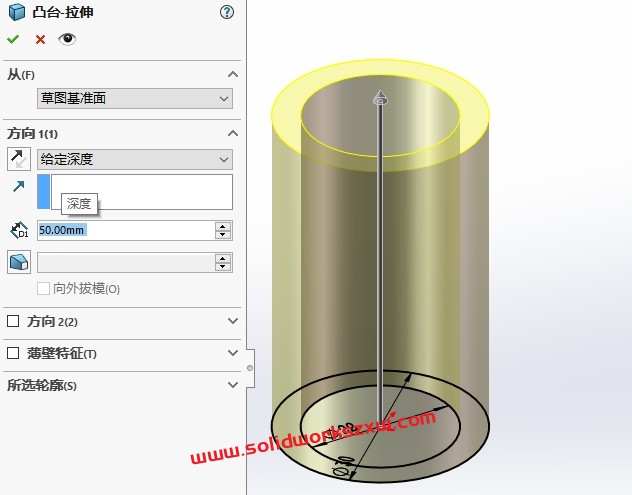

2、特征-拉伸-50mm

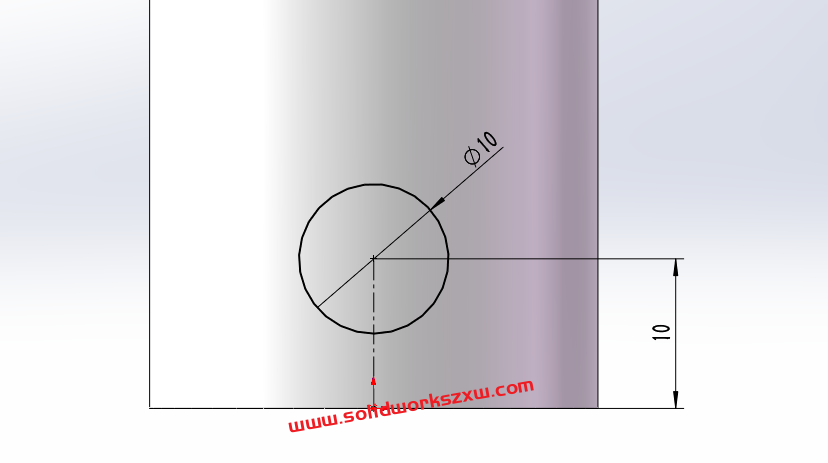

3、前视基准面-草图绘制

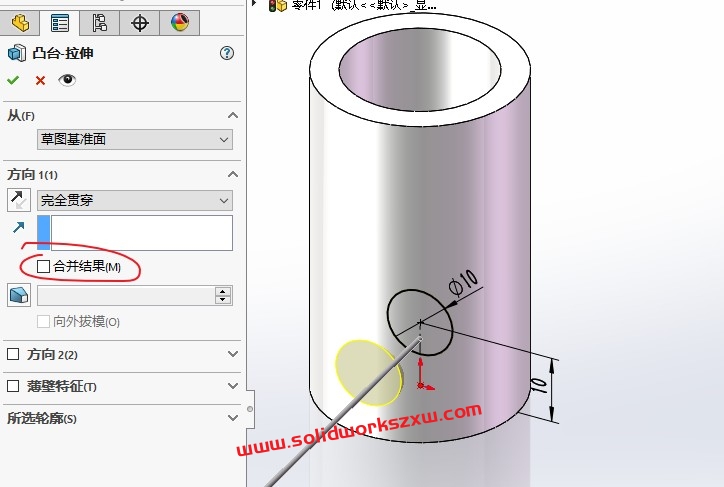

4、特征-拉伸-完全贯穿,取消合并结果。

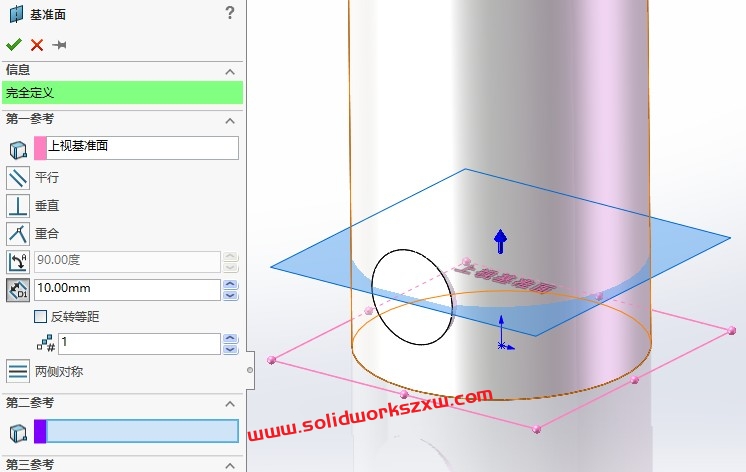

5、特征-新建基准面-参考上视基准面-距离10

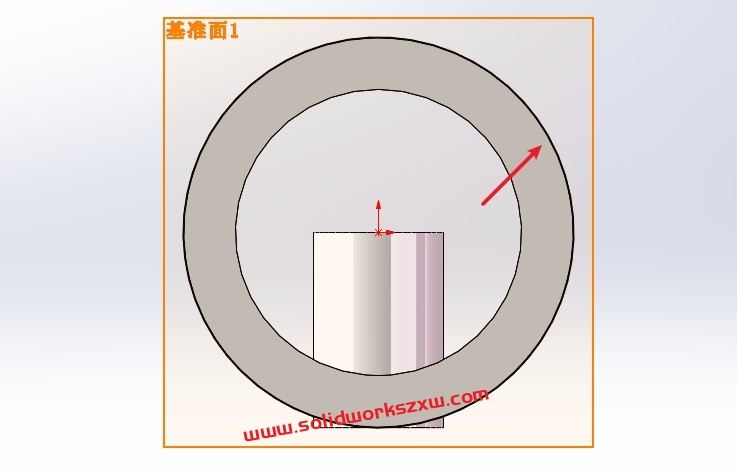

6、在上一步的基准面上新建草图,转换实体引用,外圆

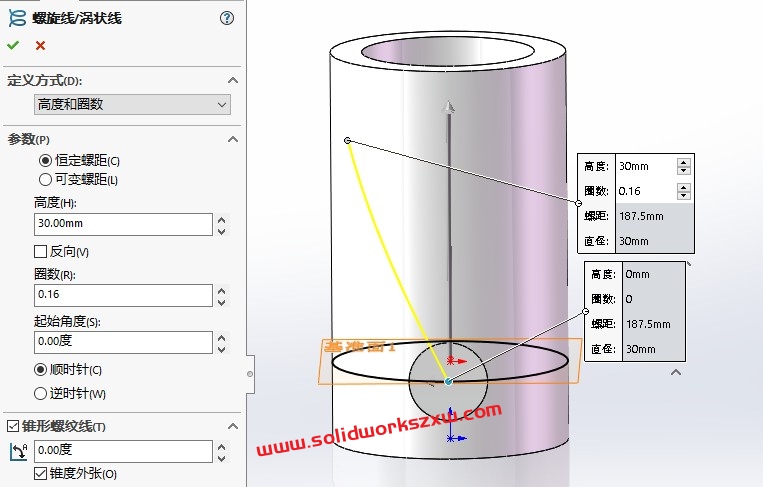

7、特征-取消-螺旋线。高度和圈数。高度:30 ,圈数:0.16 。起始角度:0 。注意这里的起始位置正好在实体中心位置。

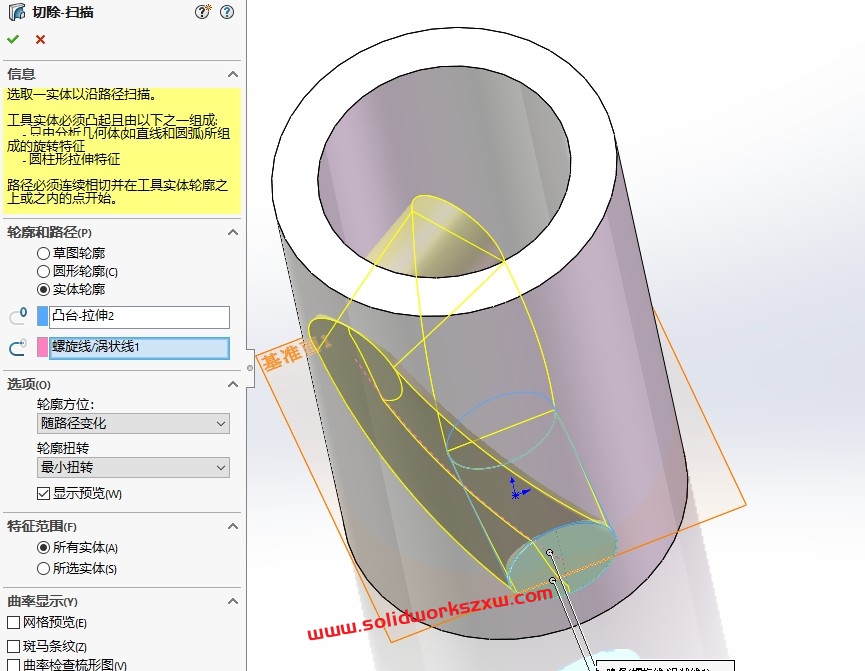

8、特征-扫描切除-实体轮廓。参数如下:

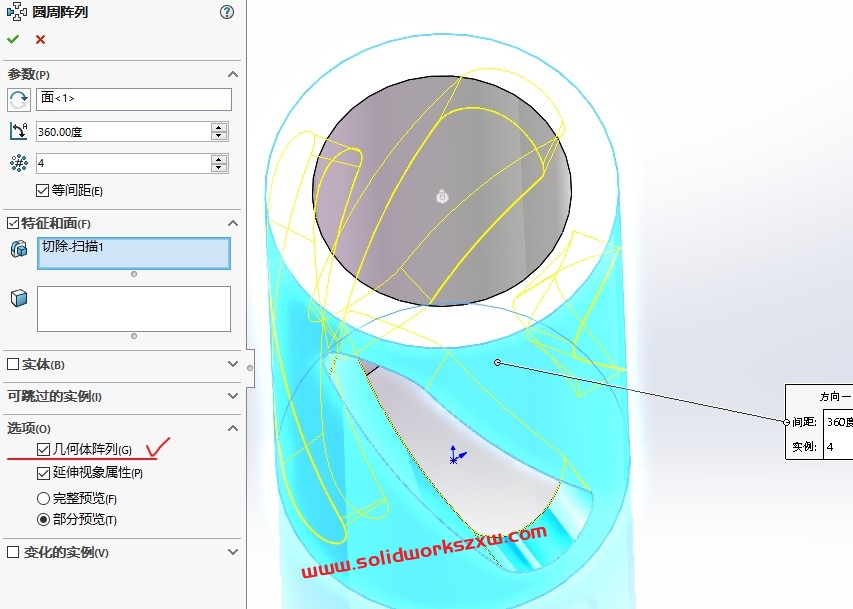

9、特征-圆周阵列。注意勾选几何体阵列

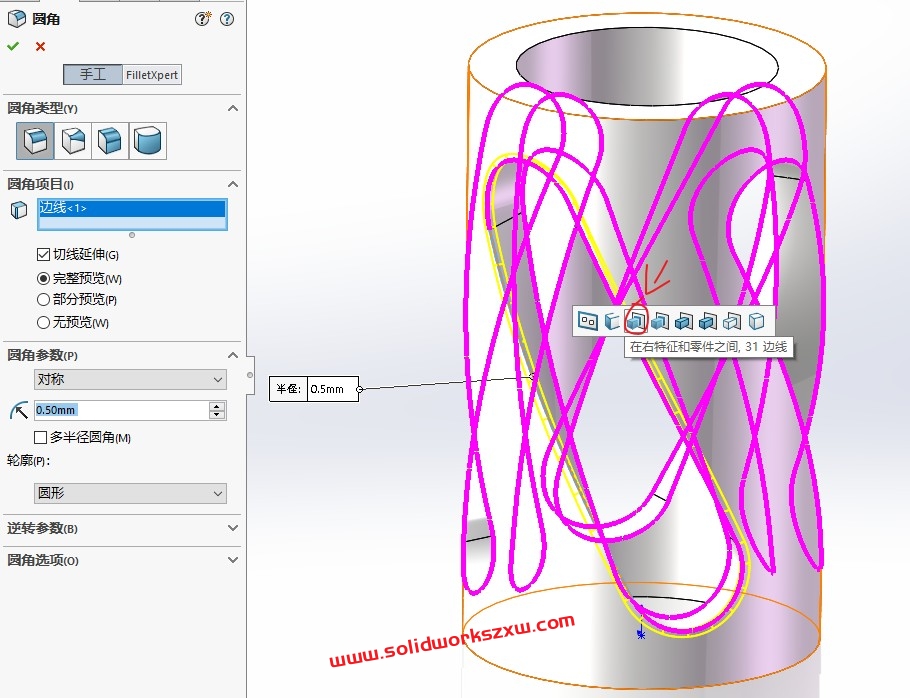

10、特征-圆角-数值0.5,然后选择边线,出现选项,我们就可以快速选择所有边线啦。

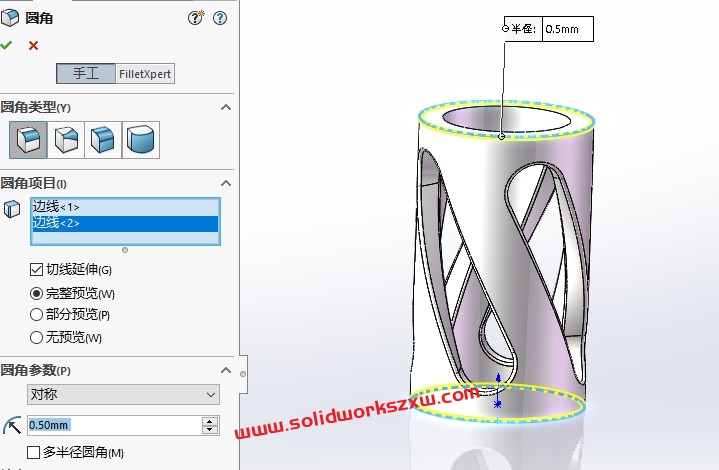

11、上下面也倒角,特征-圆角-0.5

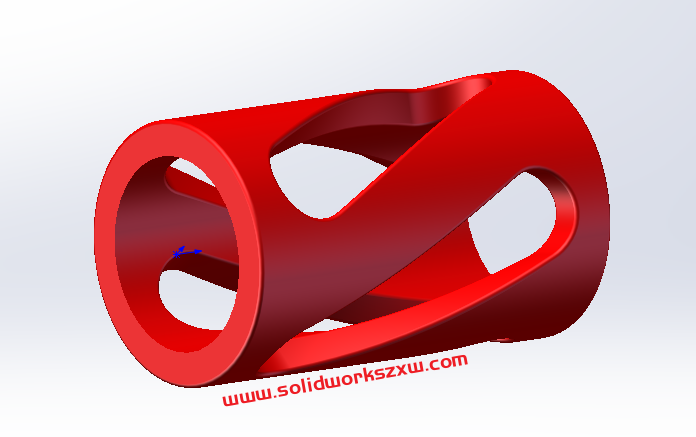

12、完成。
