SolidWorks练习题之漏斗的绘制,放样命令巩固练习

此题目比较的简单,适合SolidWorks初学者练习巩固命令,主要用到SolidWorks拉伸、切除、放样、扫描等命令,都是我们日常工作设计中常用的命令,所以大家一定要熟能生巧,亲自练习一下。记得打卡!

SolidWorks漏斗效果图:

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

SolidWorks漏斗建模步骤:

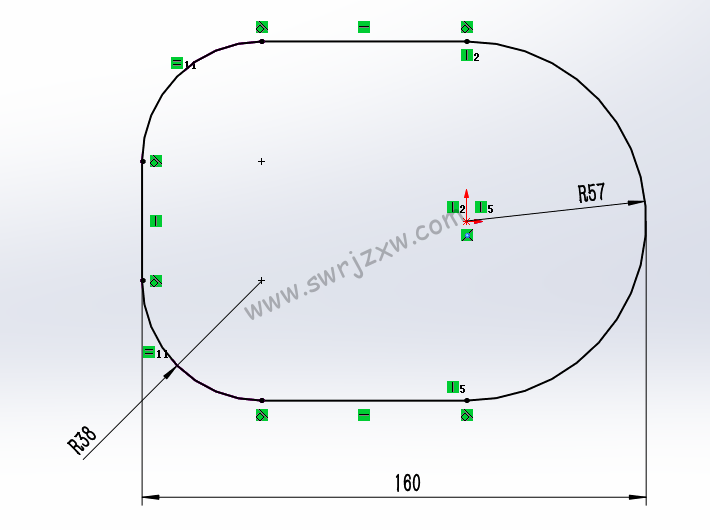

1、打开SolidWorks软件,哪个版本都可以,我们新建零件,然后上视基准面-新建草图,如下图所示:

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

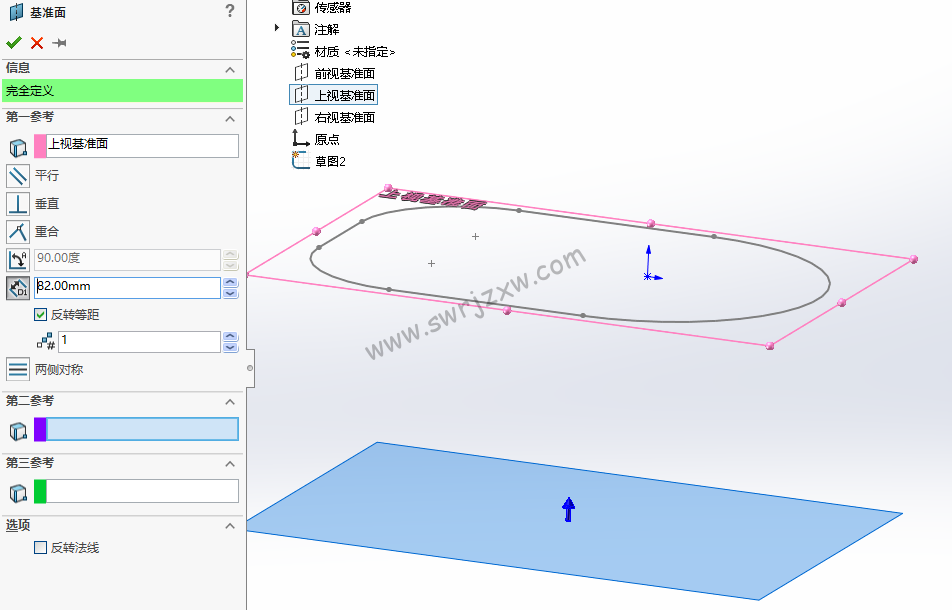

2、特征-参考几何体-基准面-新建基准面-距离82

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

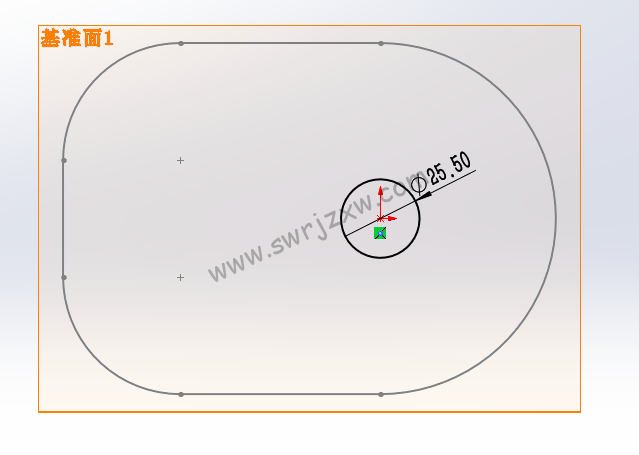

3、在上一步新建的基准面上-草图绘制

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

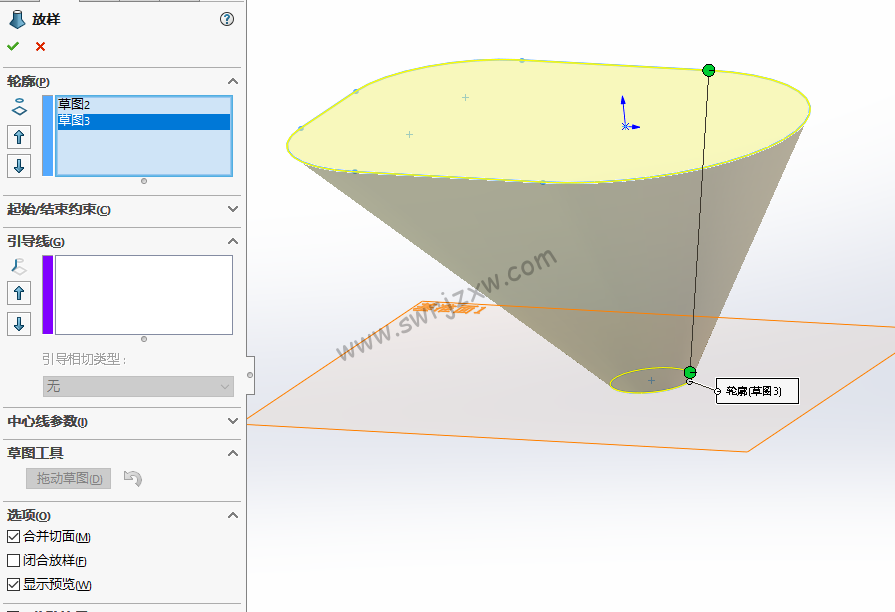

4、特征-放样

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

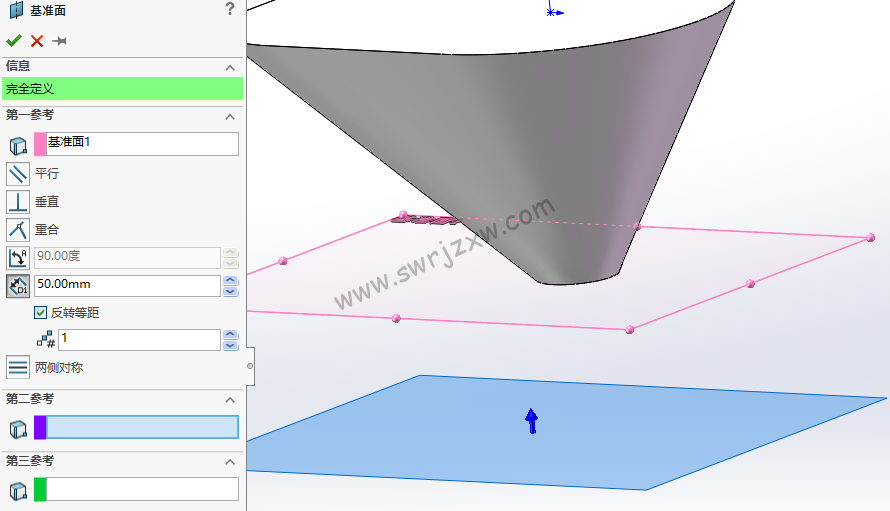

5、特征-参考几何体-基准面-新建基准面-距离50

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

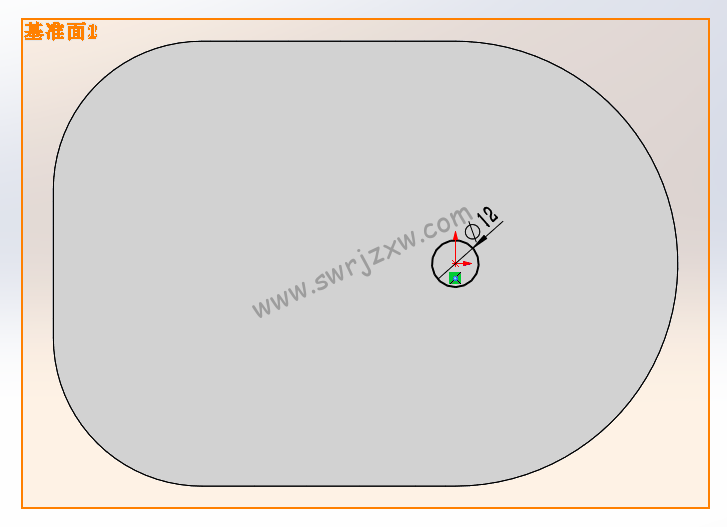

6、在上一步基准面上新建草图

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

7、特征-放样

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

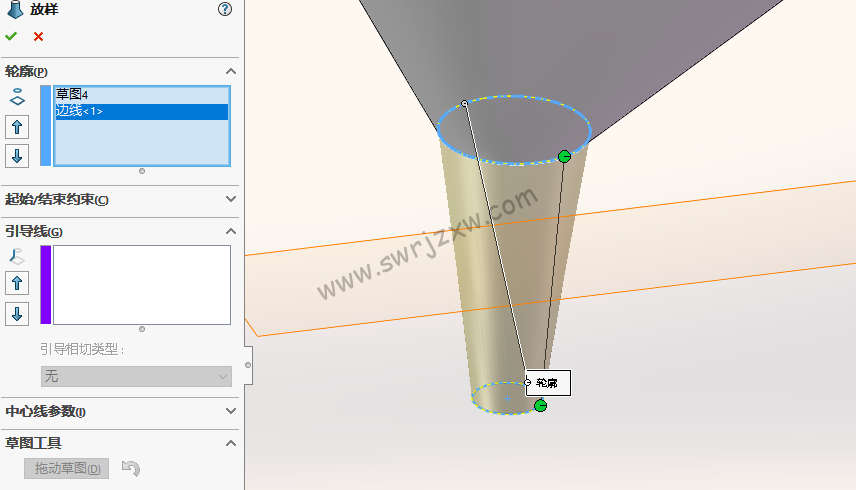

SolidWorks放样命令细节:

选择草图的时候,鼠标点的位置就是我们上面的绿点,最好是在同一侧同一个位置,这样SolidWorks放样才是我们想要的效果,否则会发生扭曲。

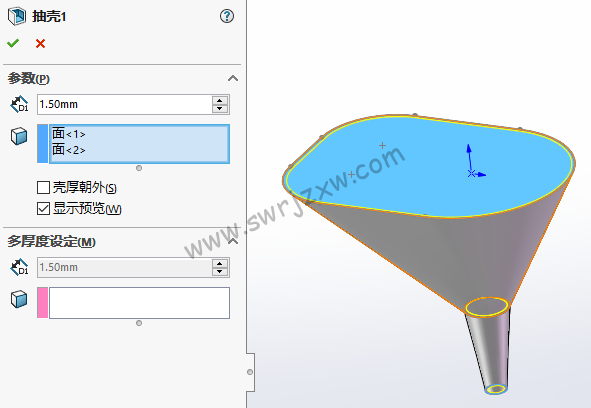

8、特征-抽壳,选择上下面

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

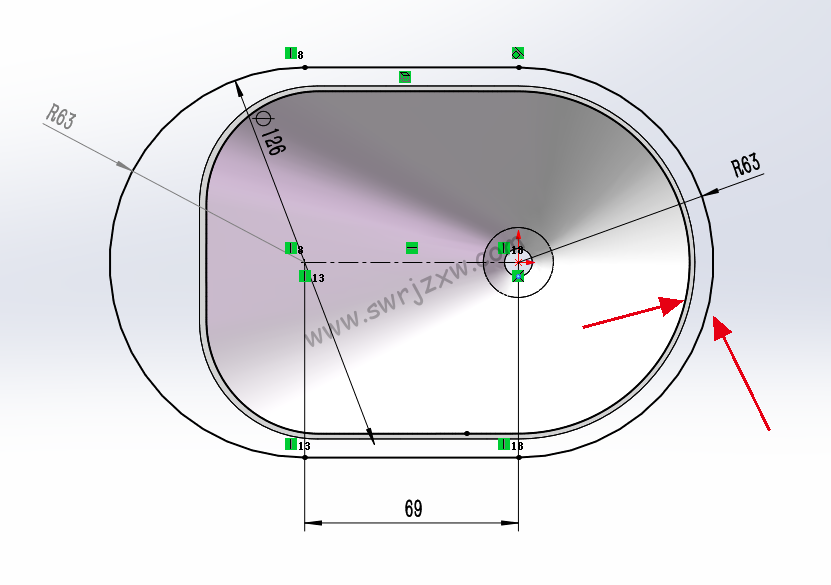

9、上视基准面-新建草图,内环面是转换实体引用,外面直接画草图

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

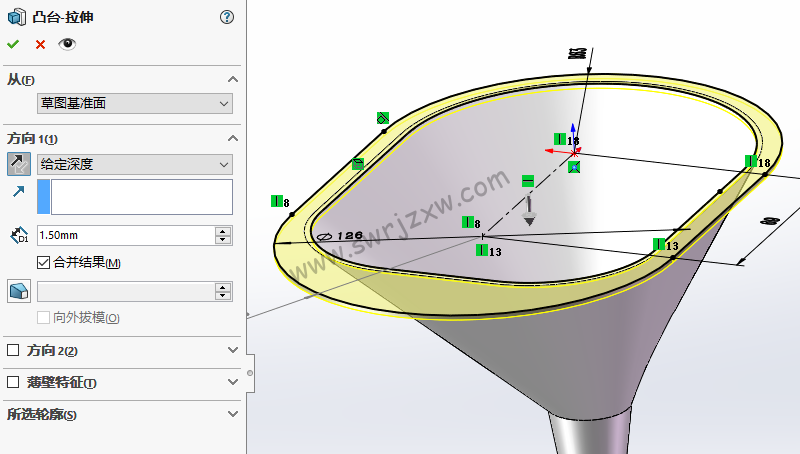

10、特征-拉伸

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

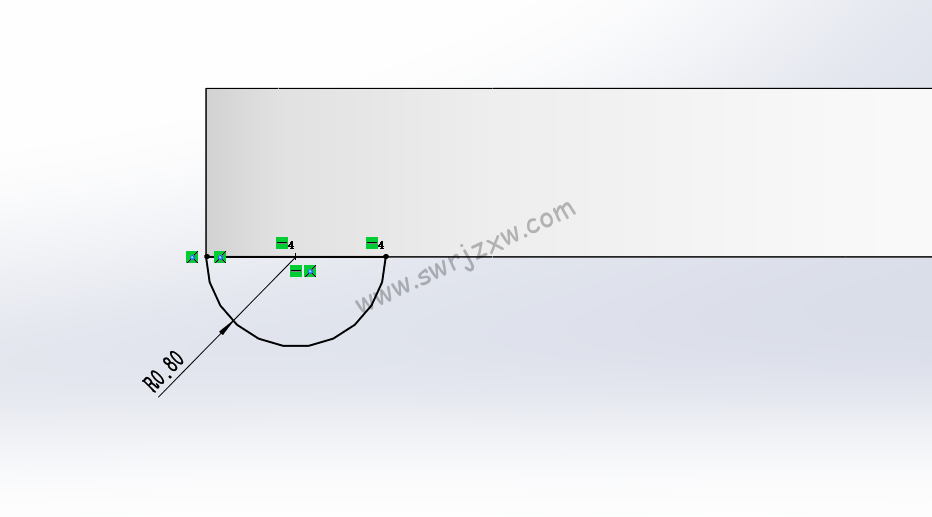

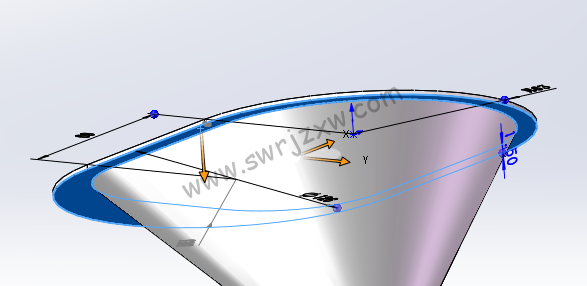

11、右视基准面-草图绘制

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

12、在漏斗的下面进行-草图绘制

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

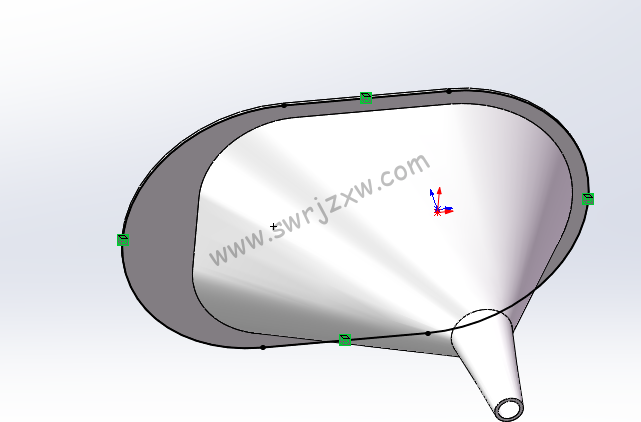

转换实体引用

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

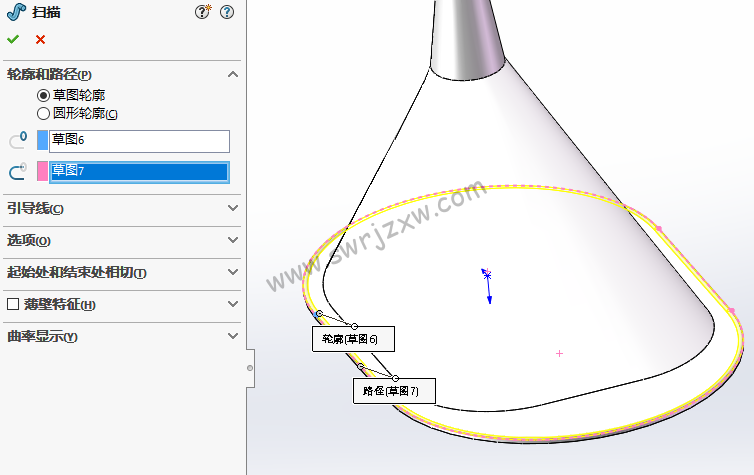

13、特征-扫描

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

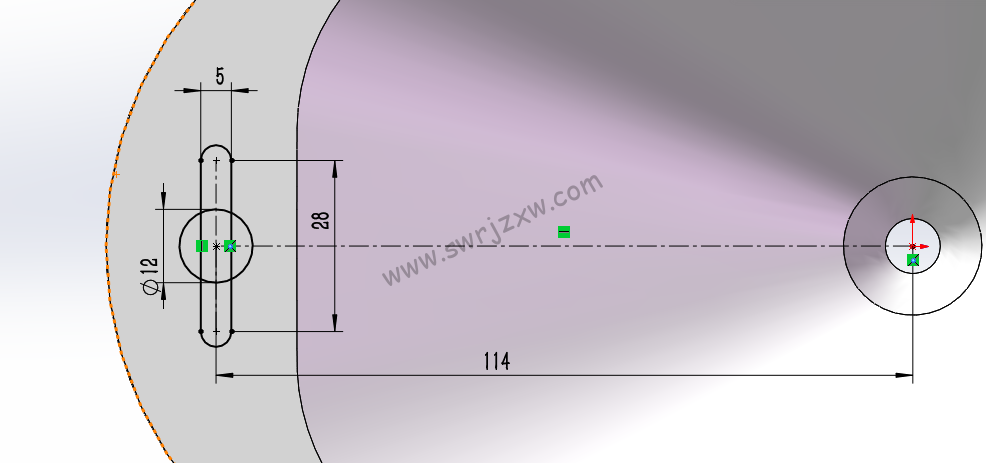

14、在顶面进行草图绘制

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

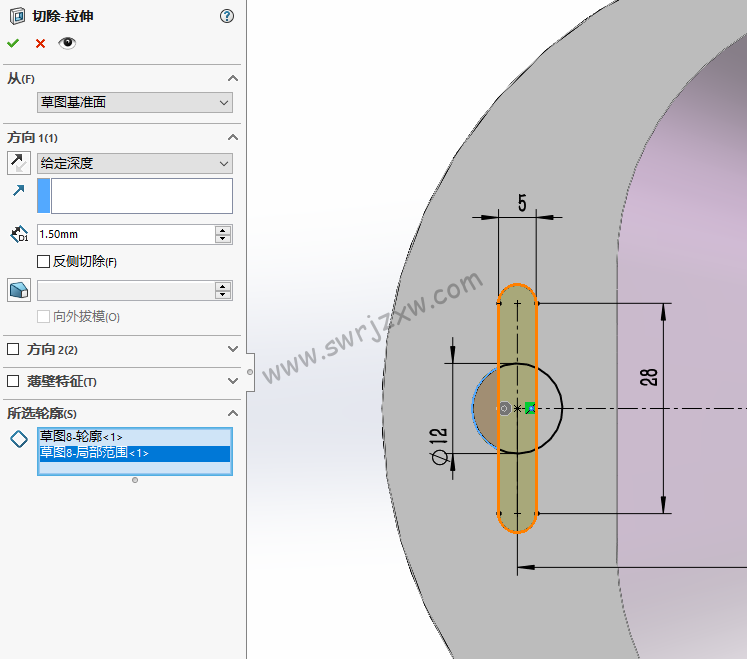

15、特征-拉伸切除,注意选择轮廓

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

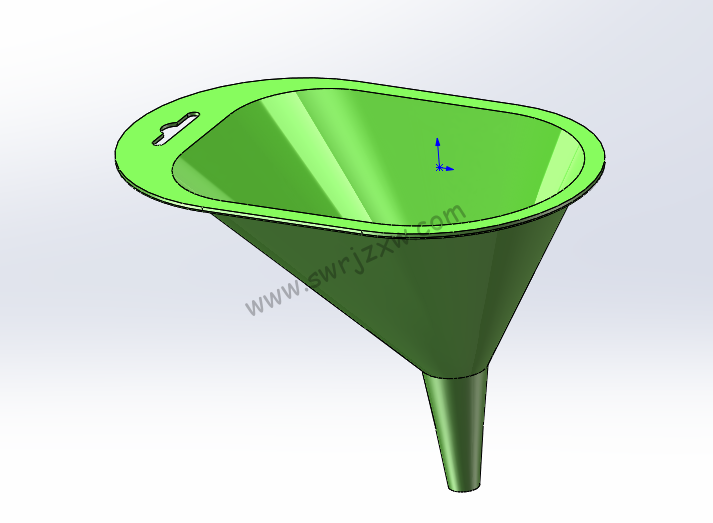

16、完成。

SolidWorks练习题之漏斗的绘制,放样命令巩固练习

以上就是solidworks漏斗的建模步骤,希望大家可以独立完成,增加绘图的感觉,提高solidworks设计效率。
