SolidWorks练习题精选10附视频讲解步骤

  • 视频介绍
  • 视频选集
  • 交流讨论

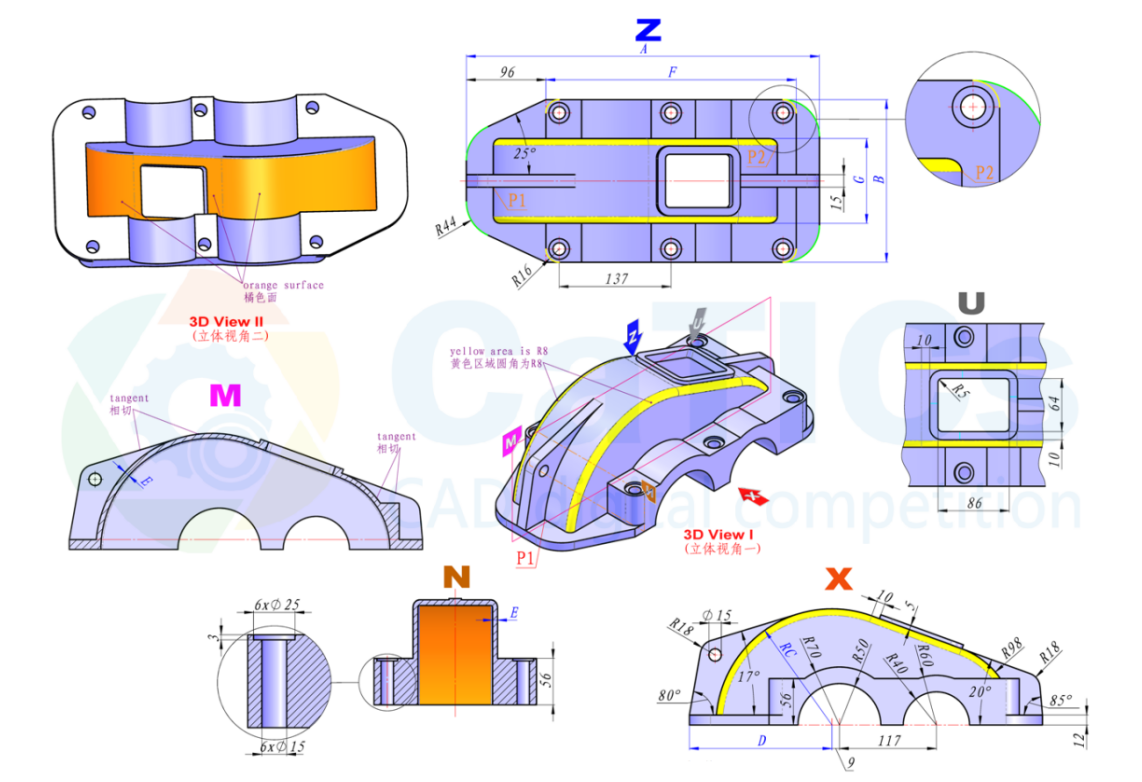

SolidWorks练习题精选10,这一个是大家比较熟悉的减速器上盖,建模也用到solidworks拉伸、切除等常用命令,关键是我们的建模思路,思路对省时间,思路不对,可能就比较麻烦了,欢迎大家亲测建模。

【注意】其中相等、同心、相切等几何关系。 【其他】同色短线长度相等,同色圆弧等半

径。(题图为示意图,只用于表达尺寸和几何 关系,由于参数变化,其形态会有所变化。)(输入答案时请精确到小数点后两位。)

【参数】

A=426 B=196 C=140 D=172 E=6 F=302  G=102

请问模型体积是多少?1917229.18

(与标准答案相对误差在正负0.5%以内视为正确)
