SolidWorks练习题之烟灰缸的建模,3D草图这样用

SolidWorks建模练习一定要坚持,学习SolidWorks最好的方法就是看教程做练习,如果光看不练,可能出现脑子会了,手还不会。所以推荐大家一定要多做SolidWorks练习题。

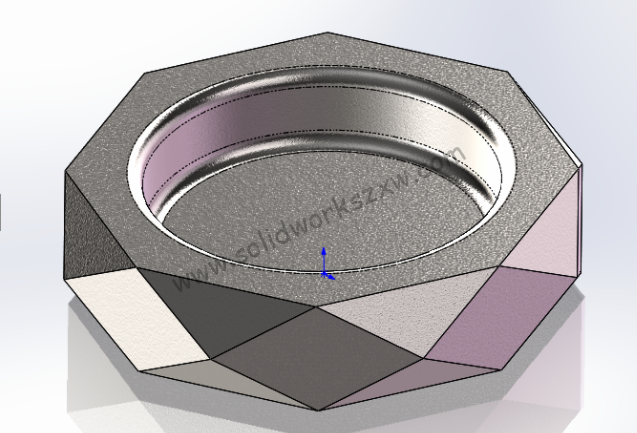

SolidWorks烟灰缸模型效果图

SolidWorks练习题之烟灰缸的建模,3D草图这样用

SolidWorks烟灰缸建模步骤

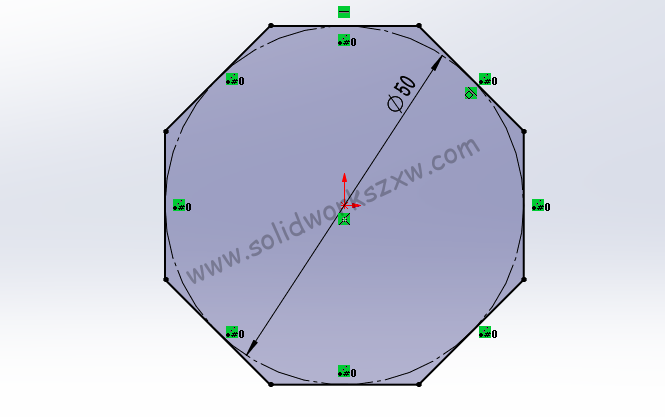

1、打开SolidWorks软件,然后我们上视基准面绘制草图,如下图所示:

SolidWorks练习题之烟灰缸的建模,3D草图这样用

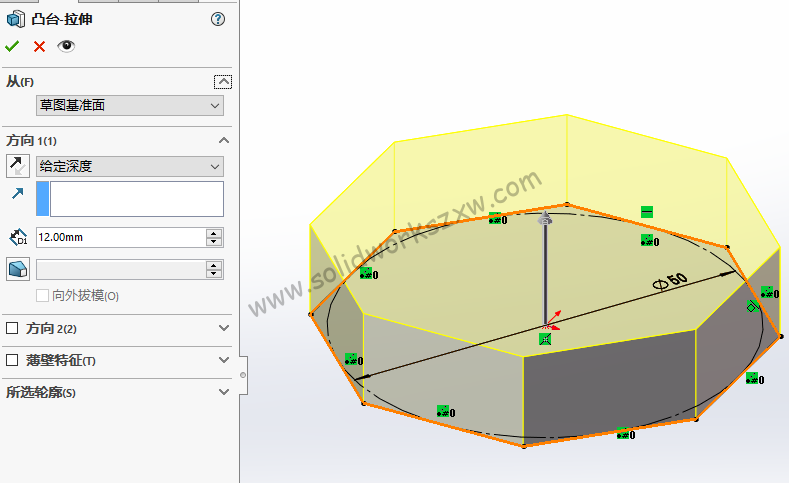

2、特征-拉伸,高度12

SolidWorks练习题之烟灰缸的建模,3D草图这样用

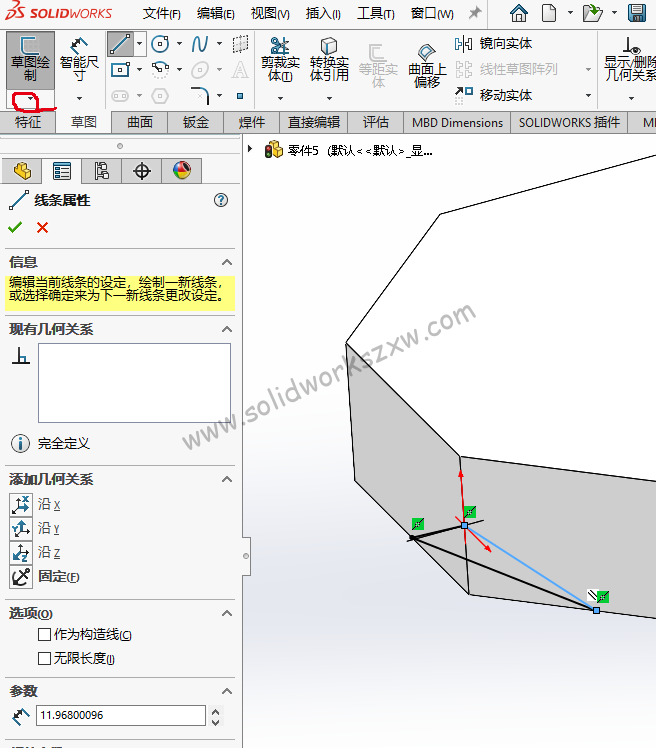

3、草图-3D草图-直线,选择边线的中点,然后连接在一起

SolidWorks练习题之烟灰缸的建模,3D草图这样用

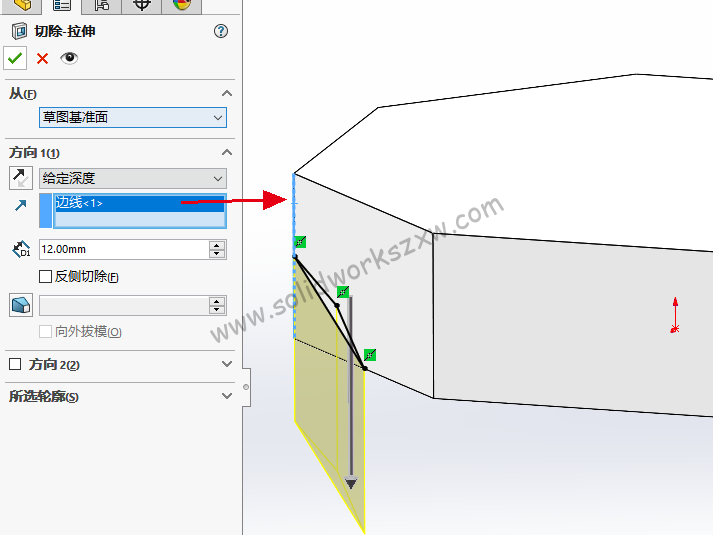

4、特征-拉伸切除,注意看方向

SolidWorks练习题之烟灰缸的建模,3D草图这样用

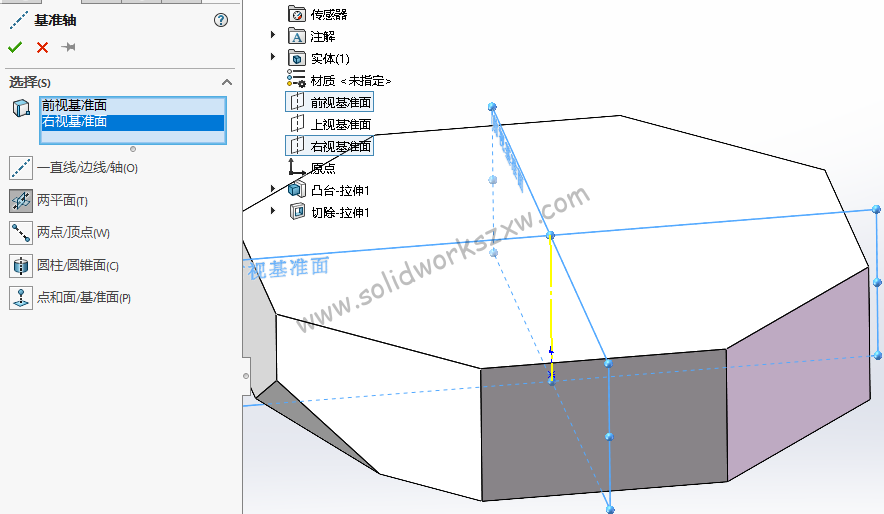

5、特征-新建基准轴

SolidWorks练习题之烟灰缸的建模,3D草图这样用

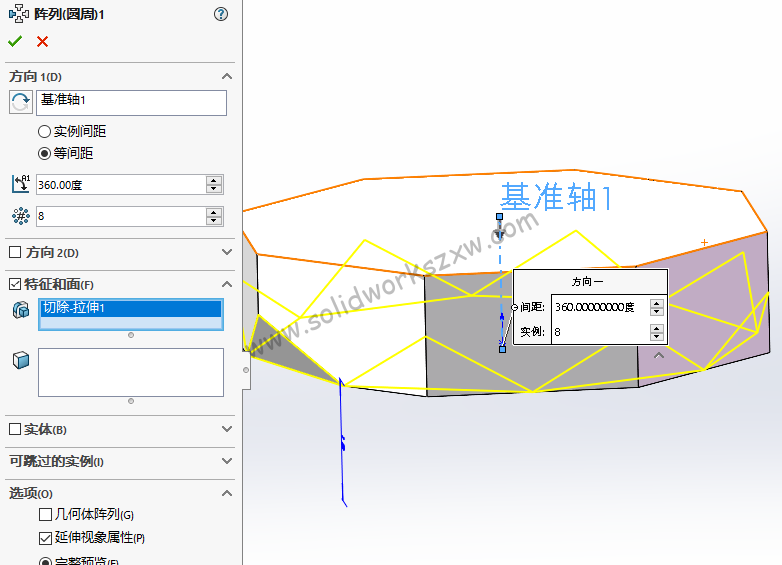

6、特征-圆周阵列-数量8个

SolidWorks练习题之烟灰缸的建模,3D草图这样用

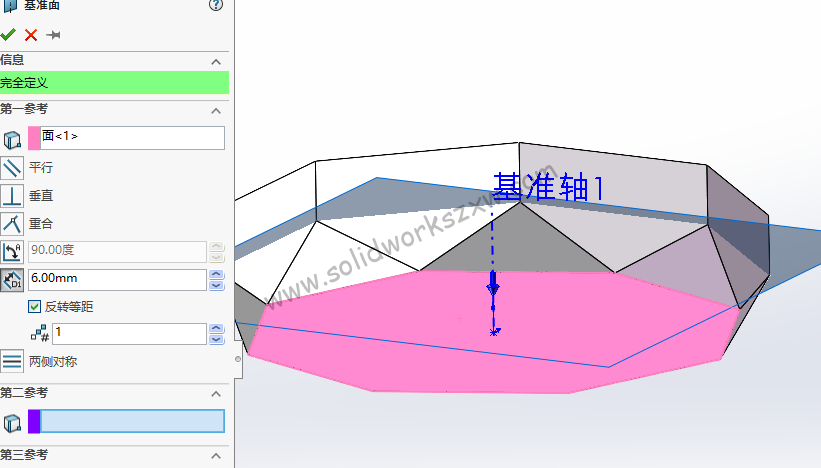

7、特征-新建基准面

SolidWorks练习题之烟灰缸的建模,3D草图这样用

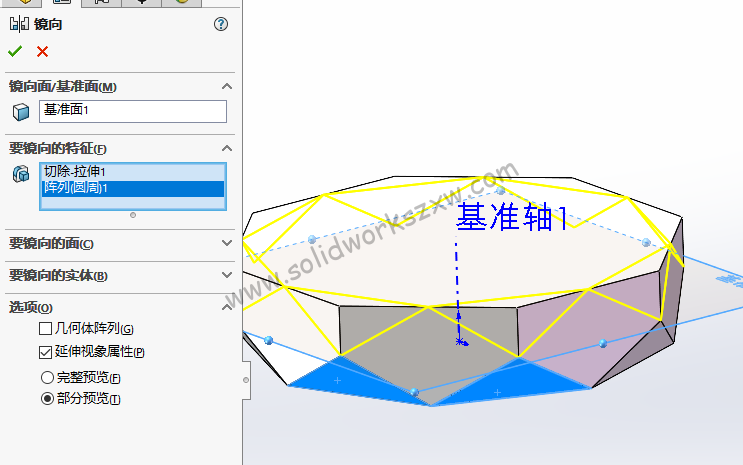

8、特征-镜像

SolidWorks练习题之烟灰缸的建模,3D草图这样用

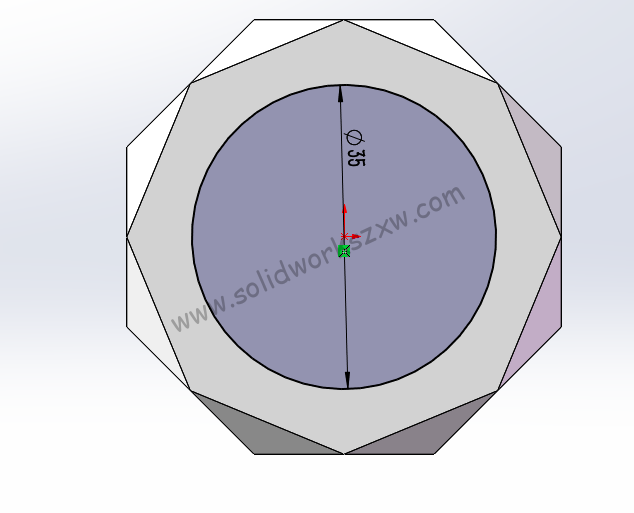

9、在顶面画草图-圆

SolidWorks练习题之烟灰缸的建模,3D草图这样用

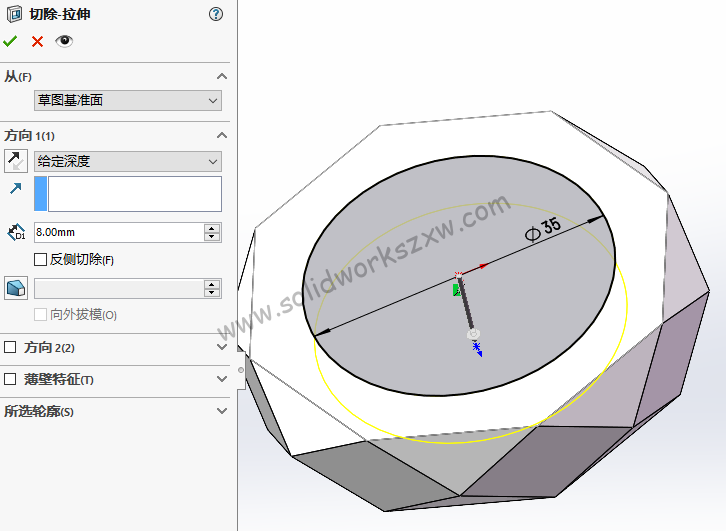

10、特征-拉伸切除,8

SolidWorks练习题之烟灰缸的建模,3D草图这样用

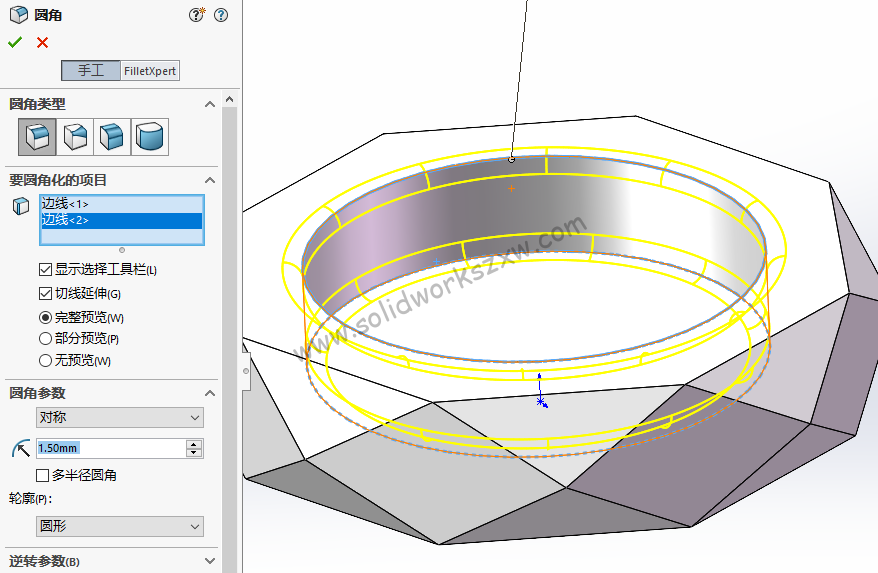

11、特征-圆角

SolidWorks练习题之烟灰缸的建模,3D草图这样用

12、完成。

以上就是SolidWorks烟灰缸的建模过程,非常的简单,重点在于菱形切除,然后阵列就简单了,赶紧试一下吧。
