SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

学习SolidWorks,其实不必学习复杂的SolidWorks命令,简简单单的拉伸、切除、旋转、扫描、基准面、圆周阵列、线性阵列等命令,就可以完成绝大部分机械设计,除非你设计曲面,才会用到曲面命令,所以对于从事常规的机械设计师的设计工作,SolidWorks常规命令完全可以搞定,关键在于我们能够灵活的运用SolidWorks这些命令。

今天给大家分享的是SolidWorks综合经典练习题,植物大战僵尸的小喷菇模型,主要用到草图、旋转、切除、圆角、曲面等命令,综合练习提高,很多人在第一步草图就沦陷了,希望大家锻炼自己。

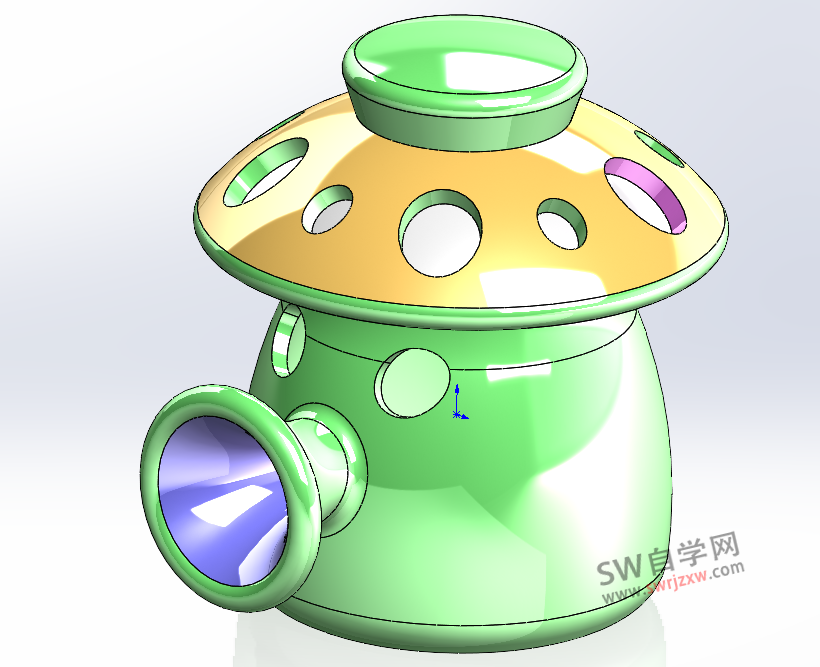

SolidWorks练习题之喷菇蘑菇造型效果图

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

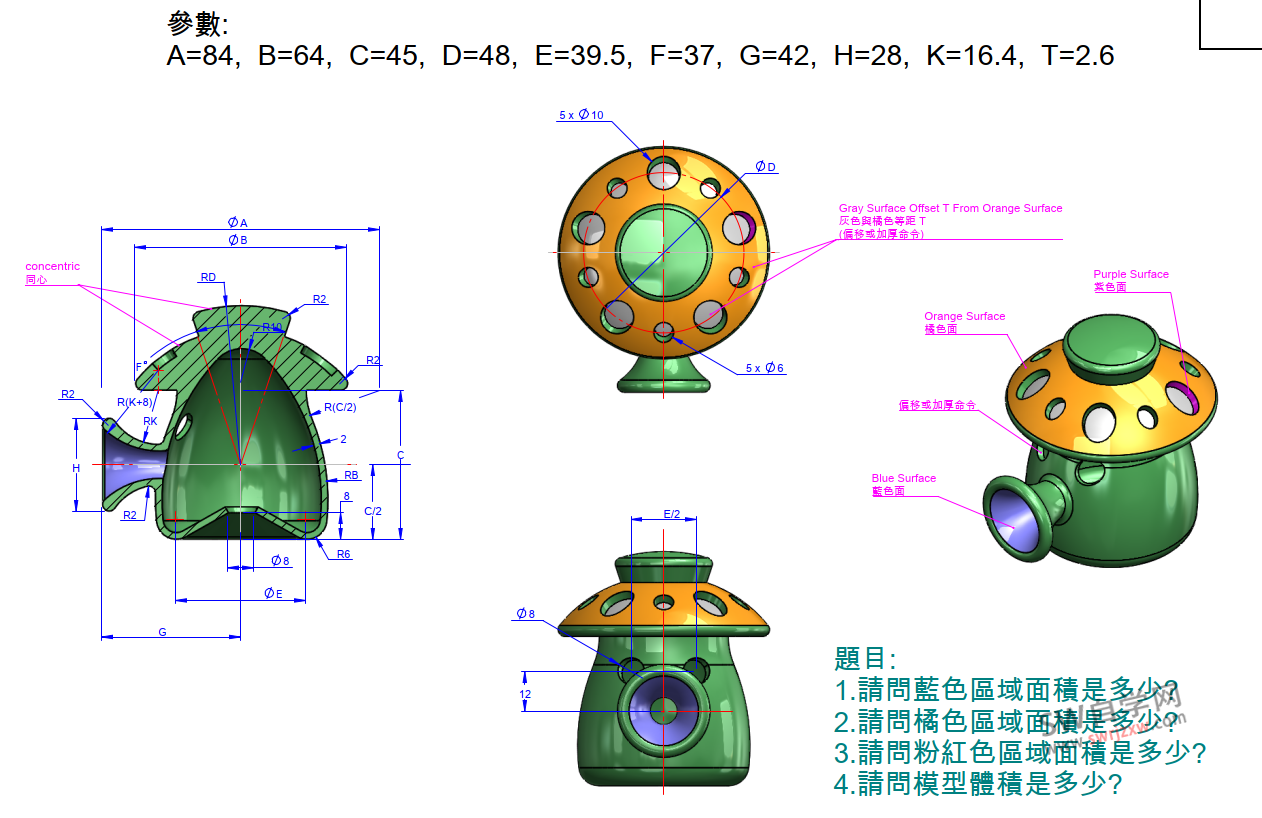

SolidWorks练习题之喷菇蘑菇造型图纸

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

SolidWorks练习题之喷菇蘑菇造型建模步骤

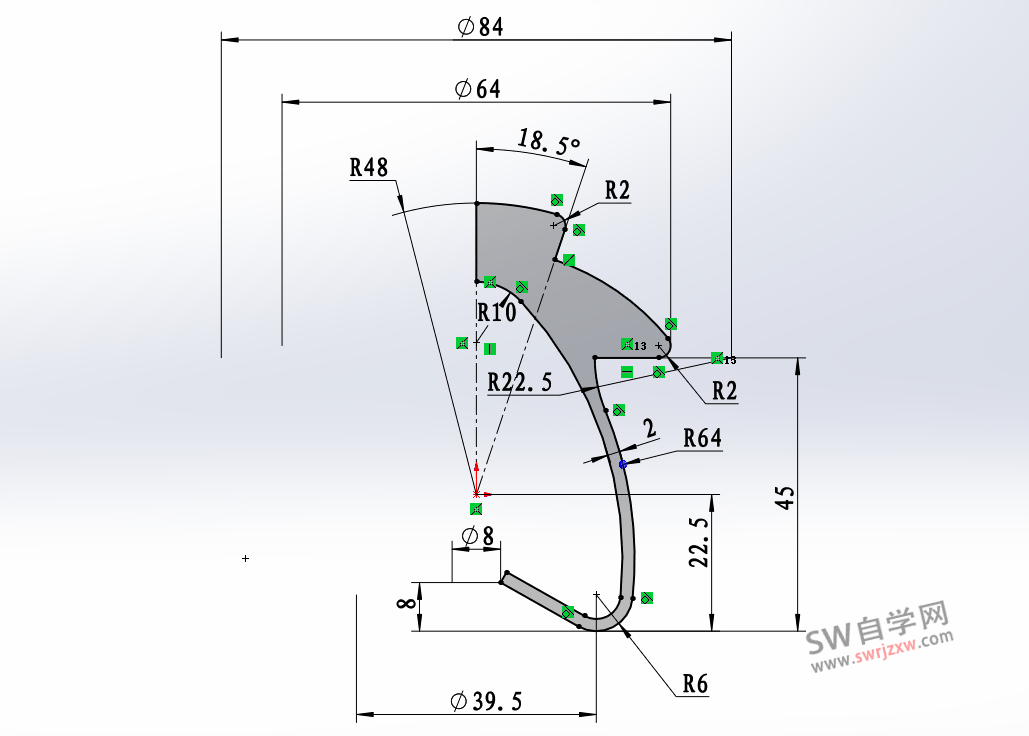

1、打开SolidWorks软件,新建零件,然后我们在前视基准面进行草图绘制,如下图所示,注意这里22.5的圆心与直线重合的。

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

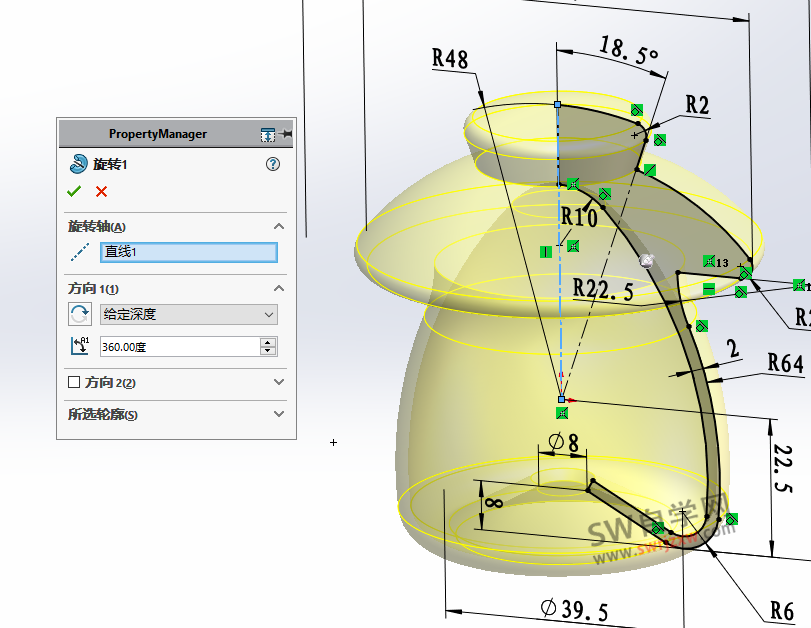

2、特征-旋转命令

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

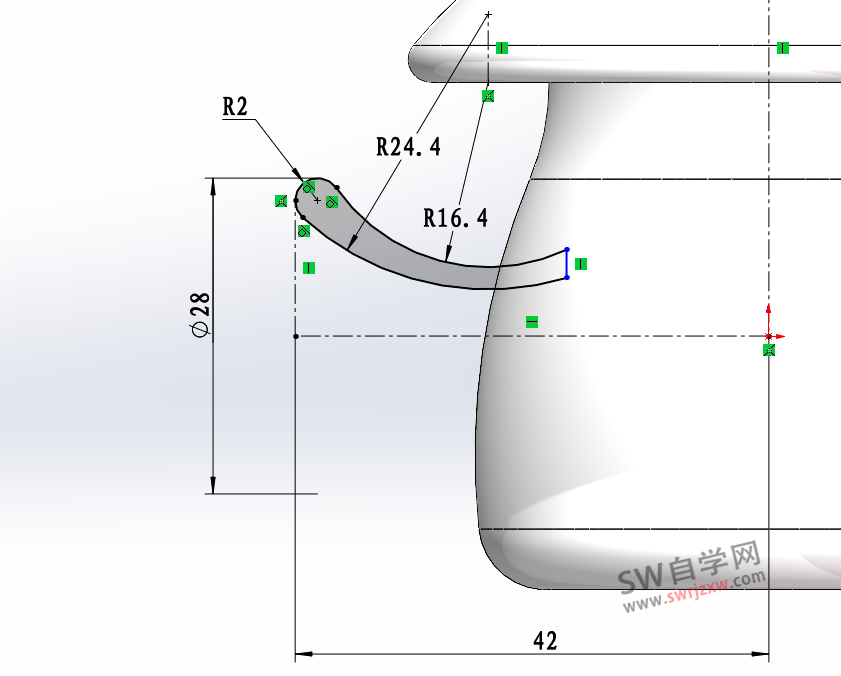

3、在右视基准面进行草图绘制,注意图中的几何关系

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

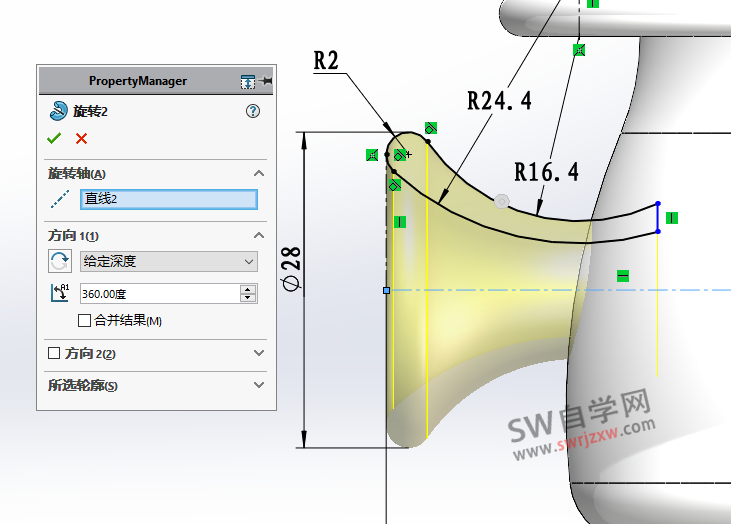

4、特征-旋转-去掉合并结果

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

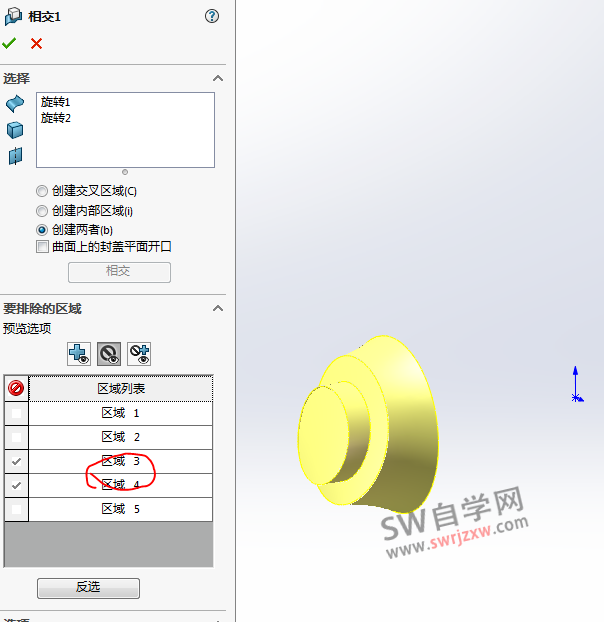

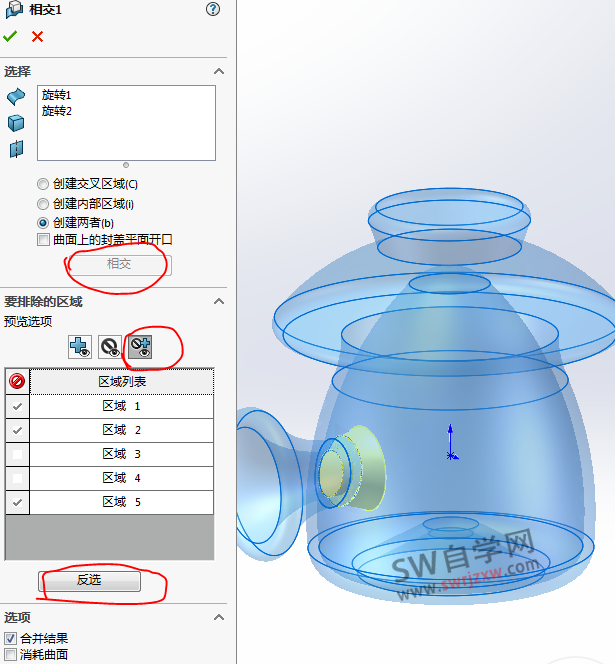

5、插入-特征-相交命令,选择两个实体——相交 ,要排除的区域:先选中三个蓝色实体,点反选。

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

要删除的部分,如下图所示:

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

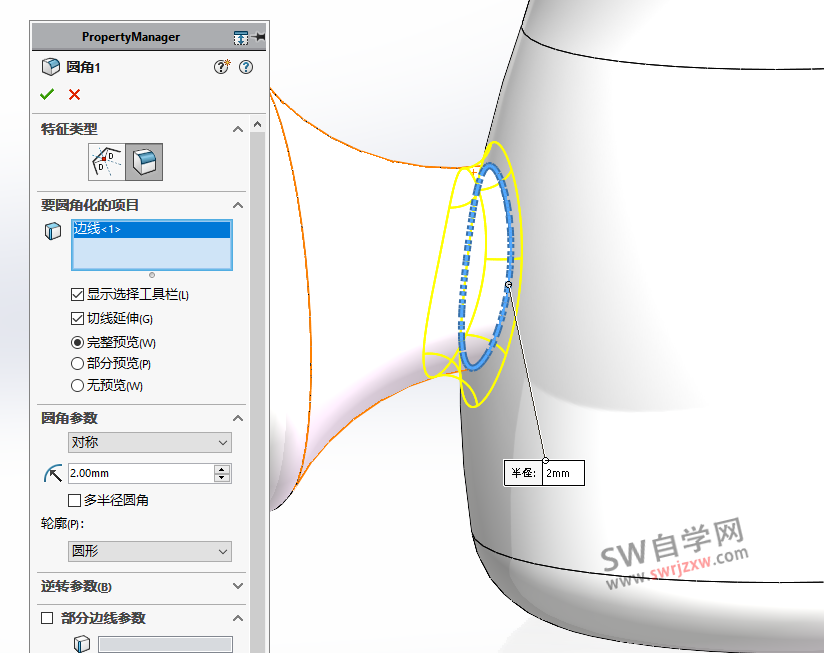

6、特征-圆角

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

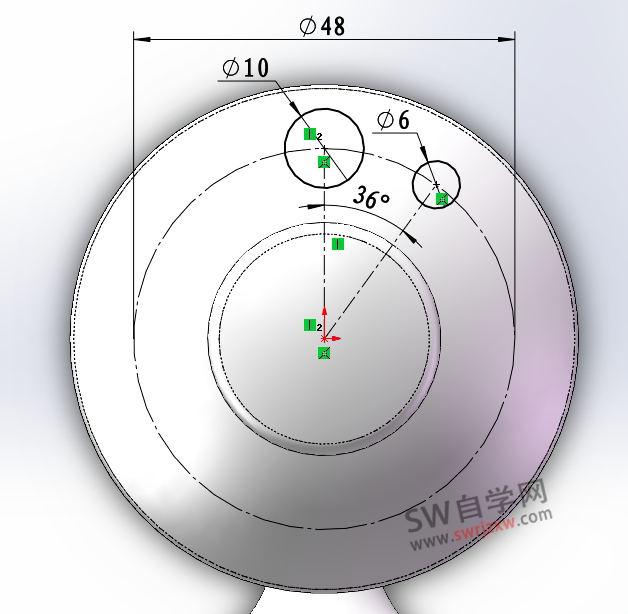

7、在上视基准面-草图绘制

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

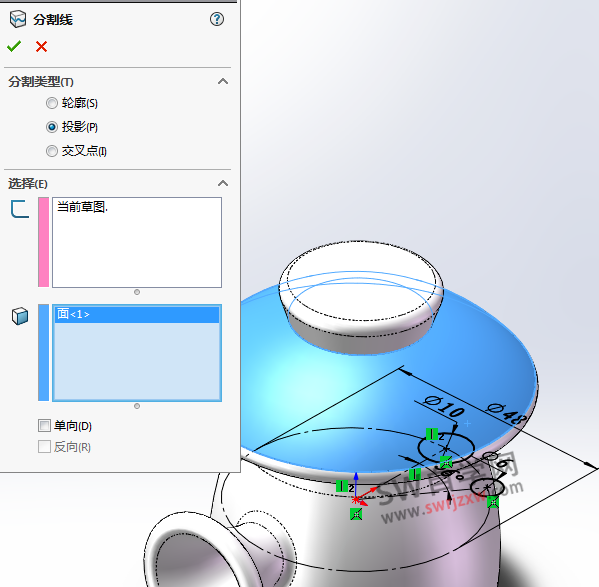

8、特征-曲线-分割线

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

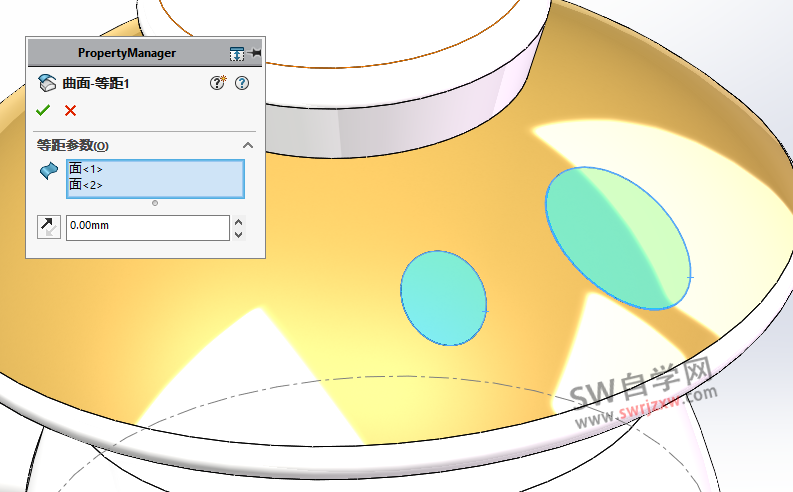

9、曲面-等距曲线,距离设置0

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

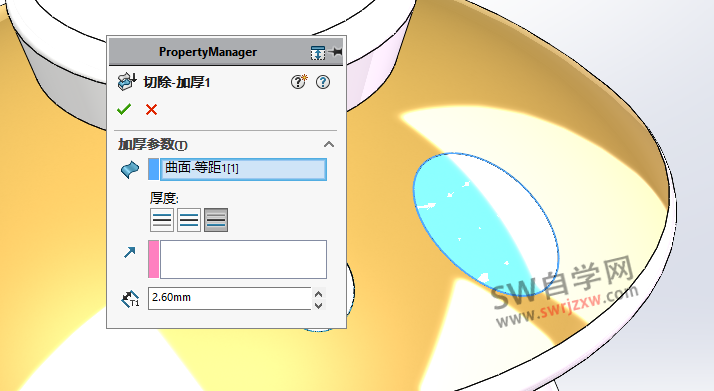

10、曲面-加厚切除,数值2.6

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

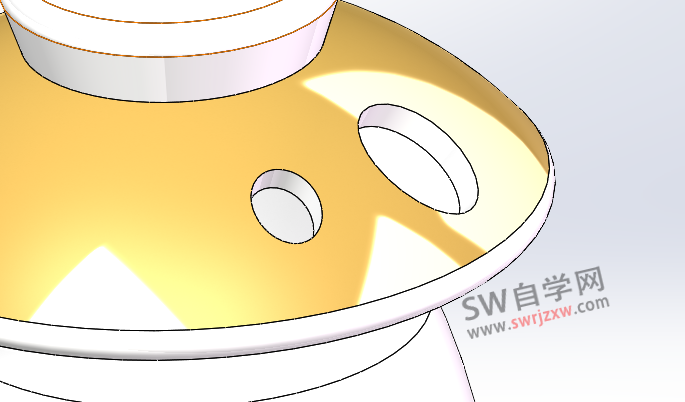

11、方法相同,加厚切除另一个,完成后的效果

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

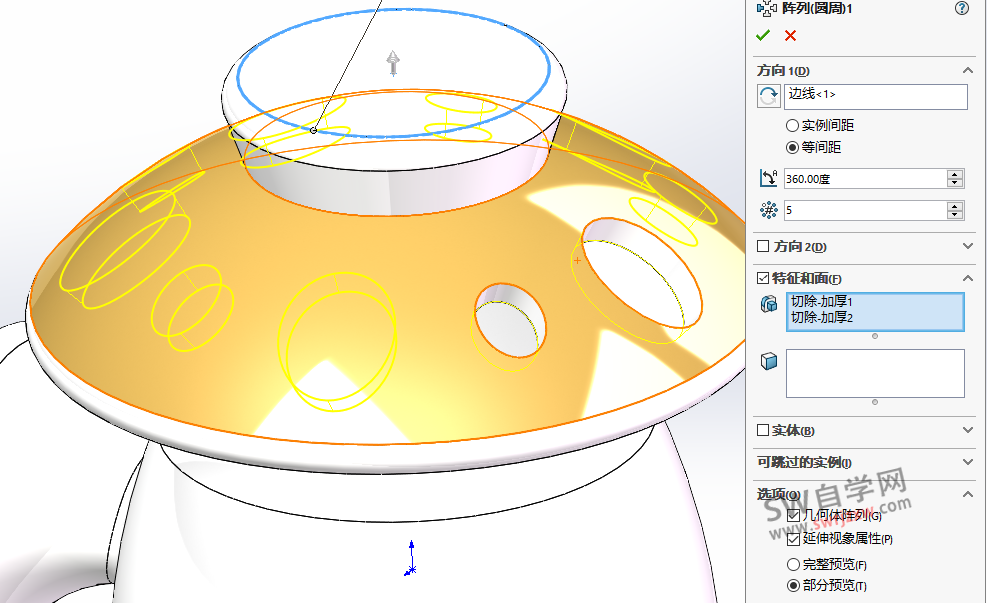

12、特征-圆周阵列,数量设置5个,这里记得勾选:几何体阵列。

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

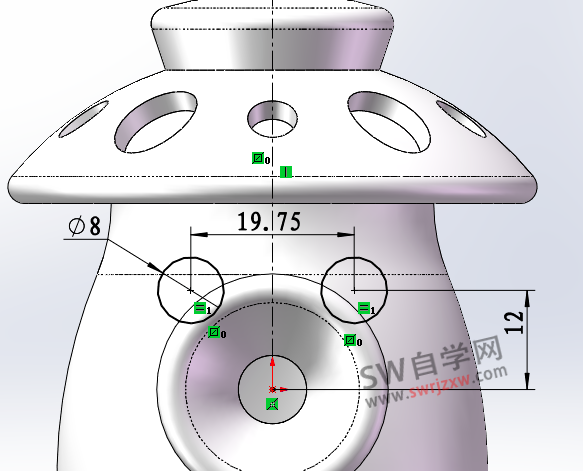

13、前视基准面-草图绘制

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

14、特征-曲线-分割线,参数设置单向

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

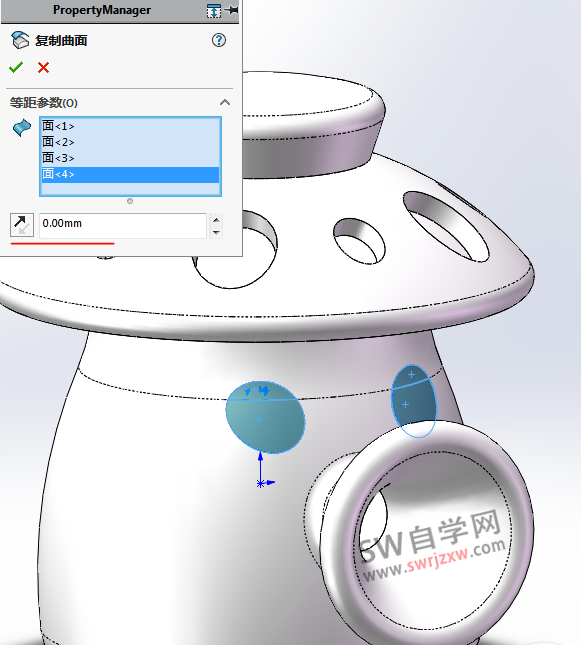

15、曲面-等距曲面,距离设置0

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

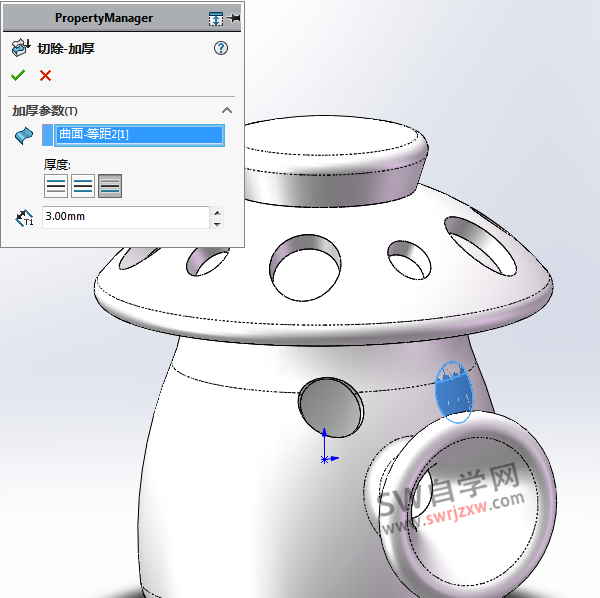

16、曲面-加厚切除-厚度要大于壁厚

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

17、另一侧也是一样的步骤就行。

SolidWorks练习题之喷菇蘑菇造型,综合命令练习提高

18、完成。

以上就是SolidWorks练习题之小喷菇的建模步骤,难度适中,比较适合大家锻炼提高SolidWorks技能。附件是模型源文件,供大家参考。
