SolidWorks练习题之catics3D01-04

本题取自catics3D01-04三维竞赛试题，题目难度适中，大都集中在底部细节的绘制。

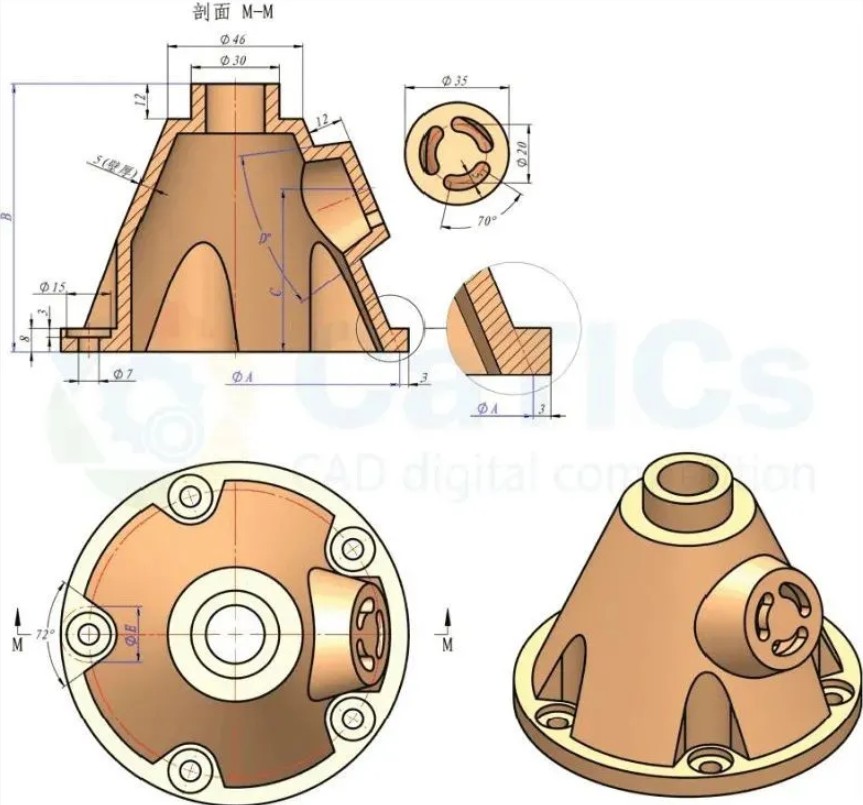

题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。注意模型中的对称、阵列、相切、同心等几何关系。

参数：A=112， B=92， C=56， D=30  E=19

问题：模型体积为多少？

（标准答案：136708.44 误差5%以内都可以）

SolidWorks自学网温馨提示：
难度系数：☆☆☆
本题主要用到SolidWorks拉伸、切除、阵列、新建基准面、扫描等命令。
