十天学会SolidWorks视频教程：第四天SolidWorks零件建模
主讲：溪风老师
第四天：建模实例教大家进行SolidWorks三维建模
三维建模实例：

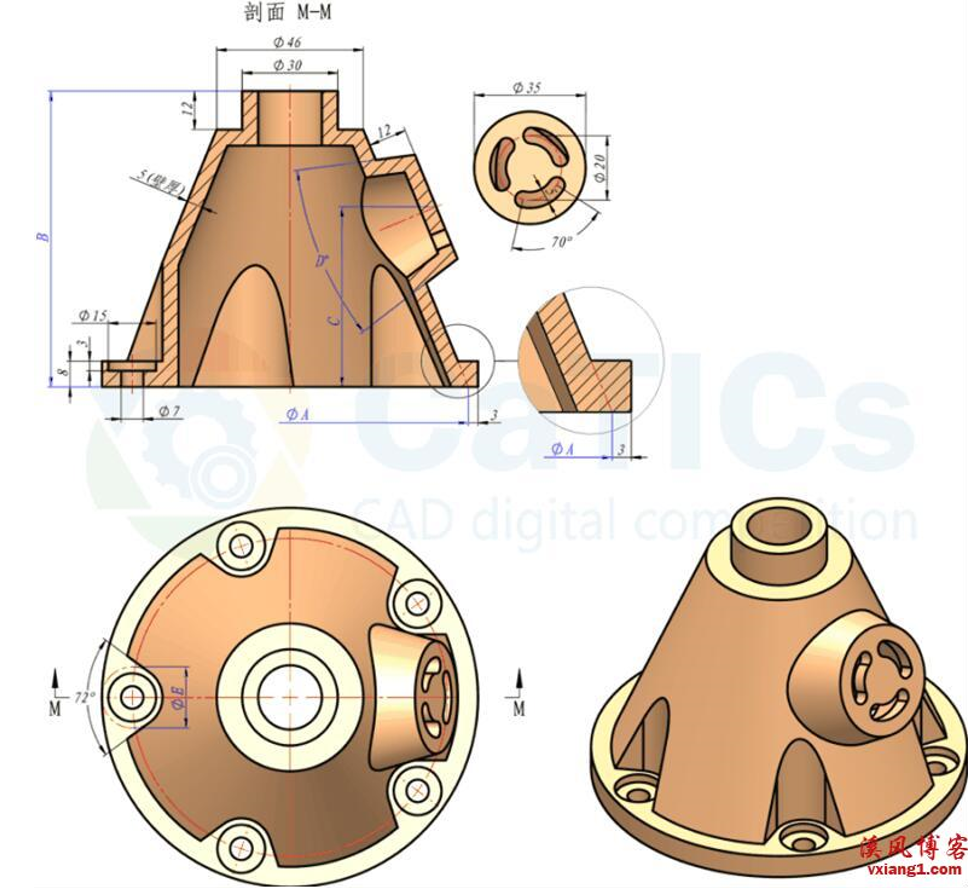

1：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。零件壁厚均为E。
参数：A=110， B=30， C=72， D=60， E=1.5
问题：模型体积为多少？参考答案：18654.35

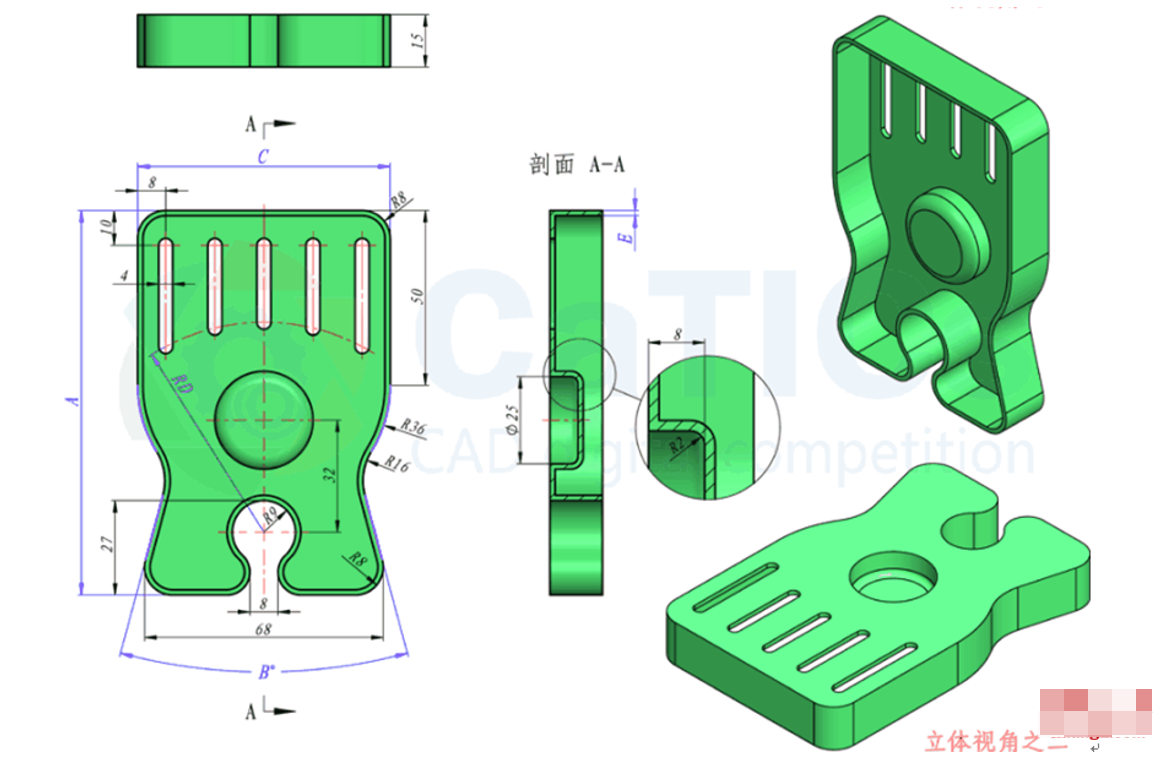

2：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30 E=19
问题：模型体积为多少？
（标准答案：136708.44）0.5%
3: 课下练习→题目简介：

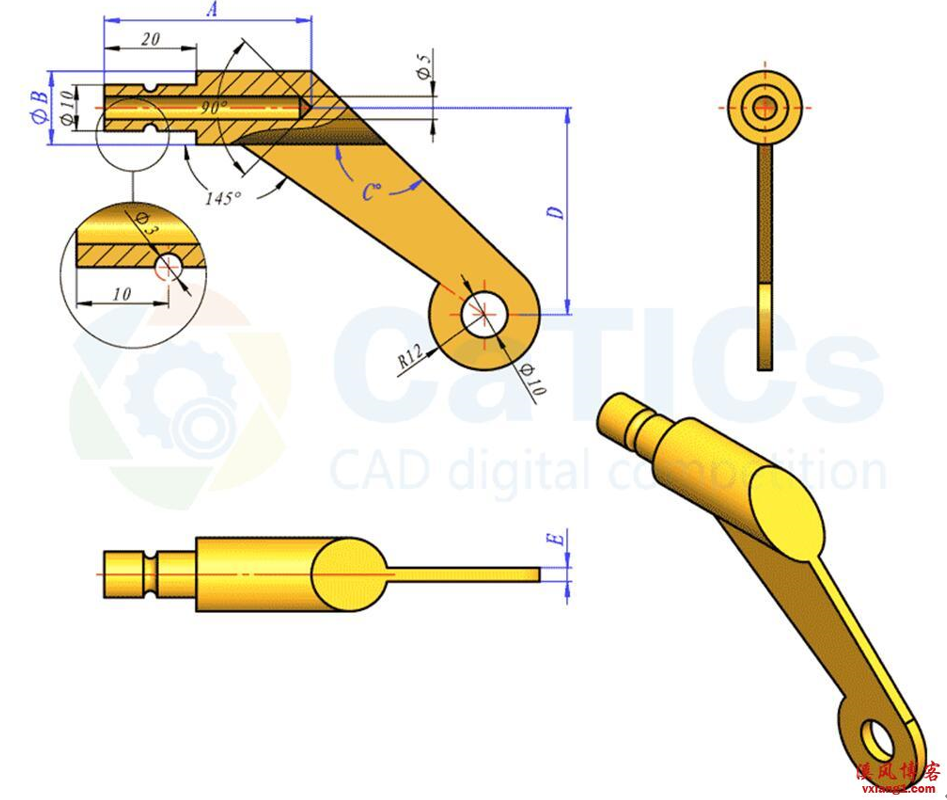

题目：参照图构建零件。注意其中的重合、同心、相切等几何关系。
参数：A=45， B=16， C=136， D=45， E=3
问题：模型的体积是多少？（标准答案：10568.17）
