十天学会SolidWorks视频教程：第二天SolidWorks草图教程
主讲：溪风老师
第二天：SolidWorks草图理论基础与实例讲解
二维草图是任何三维模型生成的基础，所以SolidWorks草图模块就相当的重要和必要！属于必须学会的内容，如果你之前学过或者用过AutoCAD，那么学习SolidWorks的草图就会非常的省力，如果没有学过，也不用担心，这堂课将全面讲解SolidWorks草图的常用命令并用实例给大家讲解草图的绘制过程！
- 草图的几何约束关系？
- 草图的尺寸约束关系？
顾名思义，就是标注图纸的线条的尺寸，如：长度、角度、弧度尺寸等
- 草图的绘制规范？
疑问1：
SolidWorks草图线条为什么有黑色蓝色红色三种颜色？是什么含义？
解释：
SolidWorks草图绘制时软件会自动识别SolidWorks草图中线条的尺寸和几何关系，不同的草图定义会出现黑色、蓝色、绿色三种状态的颜色。
黑色：表示SolidWorks草图线条完全定义，不少尺寸也不缺几何关系，完全定义，是标准的正确的SolidWorks草图。
蓝色：表示SolidWorks草图线条存在缺少未定义的尺寸或者几何关系，会在修改的过程中发生未知的变化，属于缺少定义的状态，一般要避免出现蓝色的线条。
红色：表示SolidWorks草图线条过定义，存在冲突的几何关系或者尺寸，是SolidWorks草图中必须避免出现的错误。
疑问2：
SolidWorks草图必须黑色完全定义吗？
解释：
SolidWorks草图的绘制标准就是草图完全定义，只有这样SolidWorks草图才不会出现未知的变化，虽然未完全定义一样可以生成实体,但是如果你将来需要修改其中一个尺寸,由于没有完全约束,草图很容易变得面目全非（例如：1个长方形会变成一个非平行4边形），所以还是建议大家尤其是SolidWorks新手一定要养成SolidWorks草图绘制完后呈现黑色的完全定义的状态。
- 草图常用的重要的命令讲解
必须掌握：直线、中心线、圆、周边圆、圆弧、矩形、槽口、多边形、圆角、倒角
剪裁实体、等距实体、镜像实体、线性阵列、圆周阵列、转换实体
视频拆分命令讲解并以实例讲解！！！
草图练习实例：

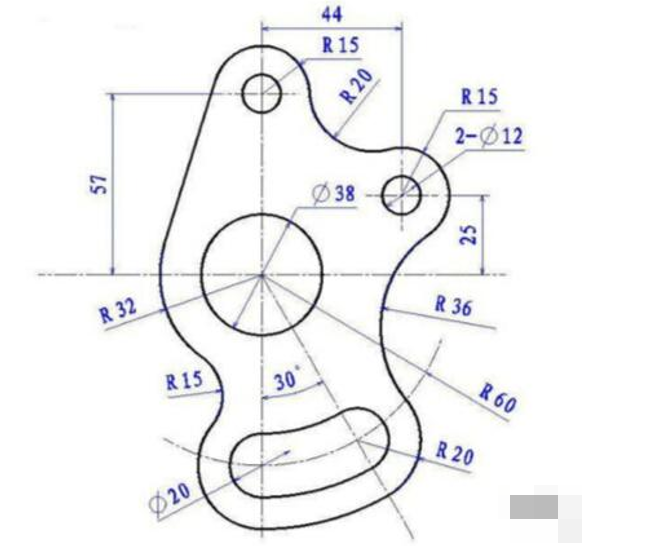

1：注意其中圆弧、镜像的使用。

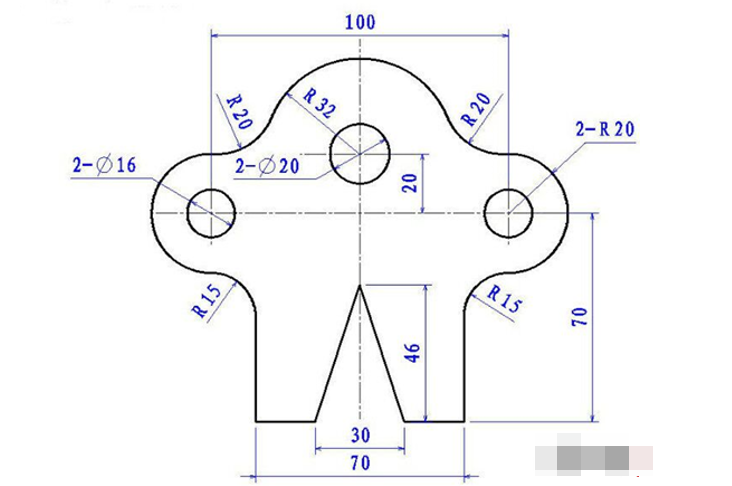

2：综合实例练习

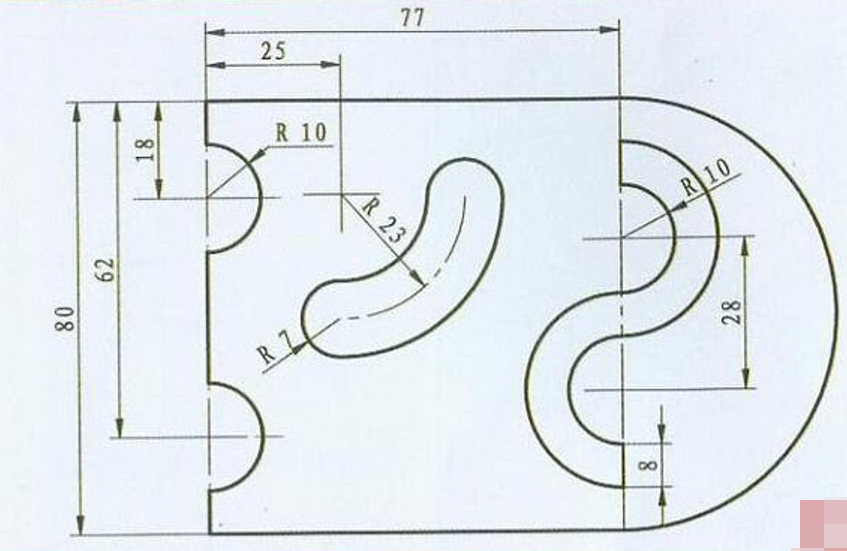

3:综合练习
4：课下练习：
