2.19草图绘制原则和方法

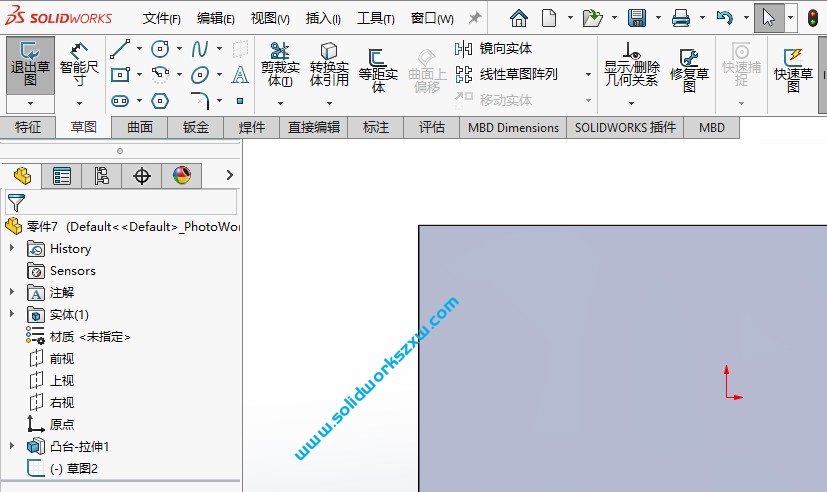

本视频主要通过实战经验，讲解SolidWorks草图绘制原则和方法。只有正确的绘制SolidWorks草图，才不会在后期出现问题，才能准确的表达尺寸和几何关系，所以这一讲非常的重要奥。

重要程度☆☆☆☆☆

草图绘制的原则是什么？

那就是“完全定义”四个字

疑问1：

SolidWorks草图线条为什么有黑色蓝色红色三种颜色？是什么含义？

解释：

SolidWorks草图绘制时软件会自动识别SolidWorks草图中线条的尺寸和几何关系，不同的草图定义会出现黑色、蓝色、红色三种状态的颜色。

黑色：表示SolidWorks草图线条完全定义，不少尺寸也不缺几何关系，完全定义，是标准的正确的SolidWorks草图。

蓝色：表示SolidWorks草图线条存在缺少未定义的尺寸或者几何关系，会在修改的过程中发生未知的变化，属于缺少定义的状态，一般要避免出现蓝色的线条。

红色：表示SolidWorks草图线条过定义，存在冲突的几何关系或者尺寸，是SolidWorks草图中必须避免出现的错误。

疑问2：

SolidWorks草图必须黑色完全定义吗？

解释：

SolidWorks草图的绘制标准就是草图完全定义，只有这样SolidWorks草图才不会出现未知的变化，虽然未完全定义一样可以生成实体,但是如果你将来需要修改其中一个尺寸,由于没有完全约束,草图很容易变得面目全非（例如：1个长方形会变成一个非平行4边形），所以还是建议大家尤其是SolidWorks新手一定要养成SolidWorks草图绘制完后呈现黑色的完全定义的状态。

SolidWorks草图一般绘制方法：先绘制轮廓，在标注尺寸。（充分利用SolidWorks尺寸驱动草图的特点）
