SolidWorks练习题之catics3D01-05

本SolidWorks练习题取自catics3D01-05，对新手来说还是比较难的，有种无从下手的感觉，仔细分析图纸，其实也没有那么难

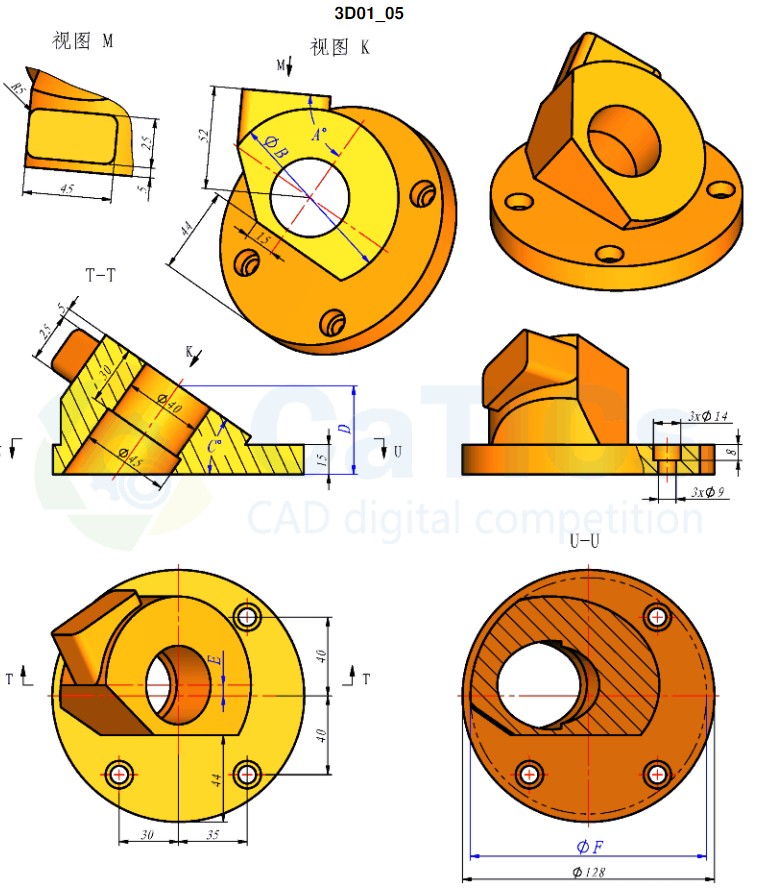

题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

参数：A=55， B=87， C=37， D=43， E=5.9， F=119 问题：模型体积为多少?

（标准答案：281405.55 误差5%以内允许）

SolidWorks自学网温馨提示：
难度系数：☆☆☆
本题主要用到SolidWorks拉伸、切除、阵列、新建基准面等命令。
