本SolidWorks练习题取自catics3D01-02,综合SolidWorks命令练习。

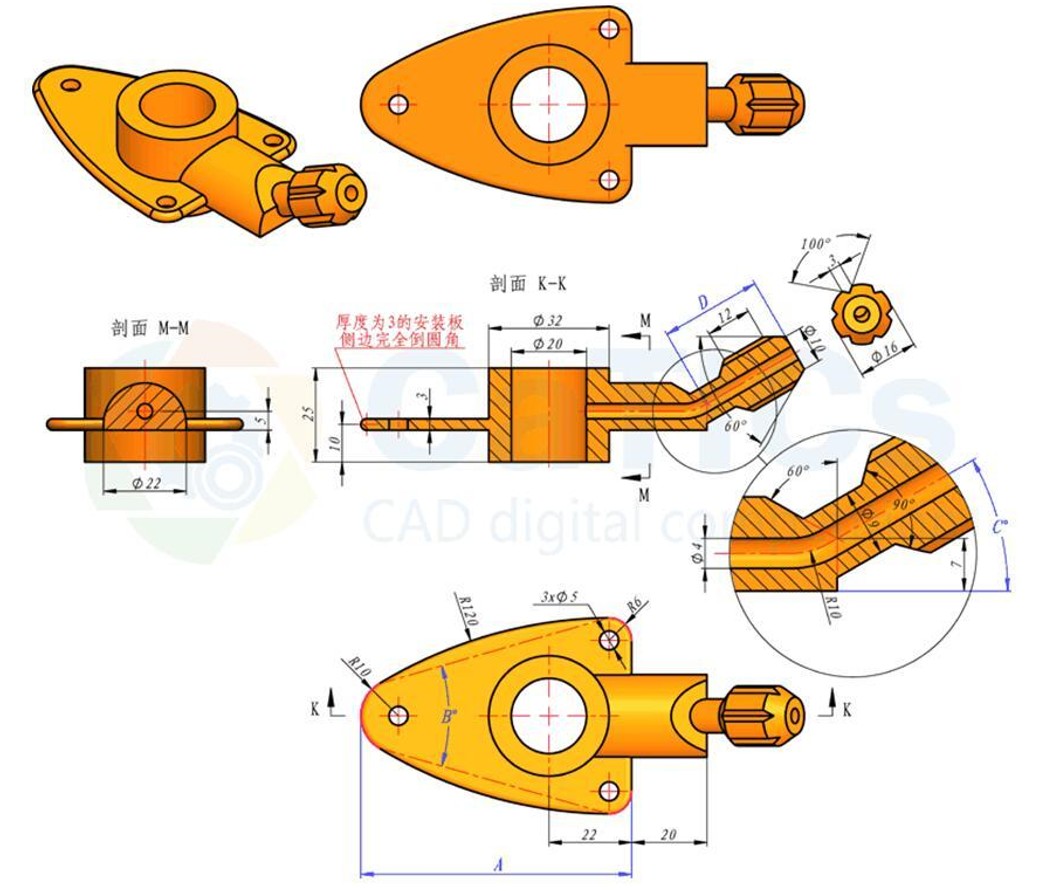

题目:参照下图构建三维模型,注意其中的对称、相切、同心、阵列等几何关系. 参数:A-72, B=32, C=30, D=27
问题:零件模型体积为多少? (参考答案:25633~26369.97即可)
SolidWorks自学网温馨提示:
难度系数:☆☆
本题主要用到SolidWorks拉伸、切除、抽壳、新建基准面、扫描等命令。
本SolidWorks练习题取自catics3D01-02,综合SolidWorks命令练习。
题目:参照下图构建三维模型,注意其中的对称、相切、同心、阵列等几何关系. 参数:A-72, B=32, C=30, D=27
问题:零件模型体积为多少? (参考答案:25633~26369.97即可)
SolidWorks自学网温馨提示:
难度系数:☆☆
本题主要用到SolidWorks拉伸、切除、抽壳、新建基准面、扫描等命令。
