UCF200带座轴承系列模型库下载-附UCF200规格尺寸表

UCF200系列带座轴承(带座外球面轴承)是我们在SolidWorks非标设计的时候经常会选用的外购件,那么如果我们根据样本自己绘制就比较的麻烦和慢,所以我们可以通过下载调用SolidWorks的模型库就非常的方便,毕竟UCF200系列轴承是标准的外购件,各个厂家的尺寸几乎是一样的,所以不用担心主要尺寸的差别,核对调用即可。

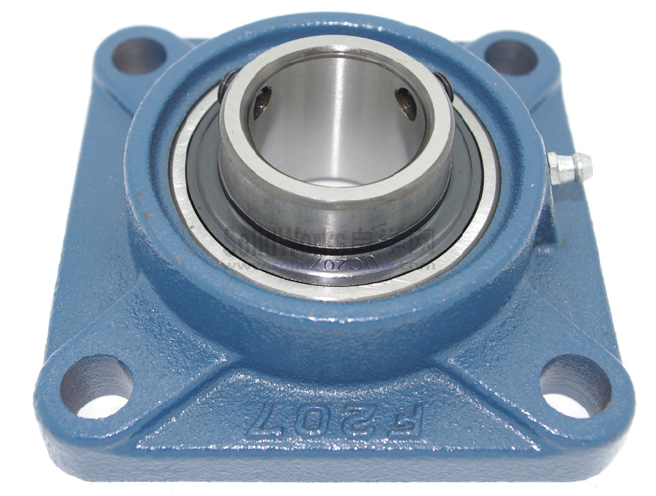

UCF200轴承实物图

UCF200带座轴承系列模型库下载-附UCF200规格尺寸表

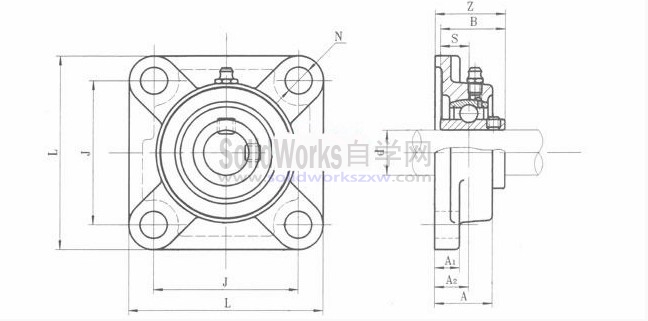

UCF200带座轴承尺寸规格表

UCF200带座轴承系列模型库下载-附UCF200规格尺寸表

内径 带座型号 L A J A1 A2 N Z B S 螺栓尺寸 轴承型号 座型号 带座重量
kg
20 UCF204 86 25.5 64 11 15 12 33.3 31 12.7 M10 UC204 F204 0.60
25 UCF205 95 27 70 13 16 12 35.7 34.1 14.3 M10 UC205 F205 0.80
30 UCF206 108 31 83 13 18 12 40.2 38.1 15.9 M10 UC206 F206 1.00
35 UCF207 117 34 92 15 19 14 44.4 42.9 17.5 M12 UC207 F207 1.40
40 UCF208 130 36 102 15 21 16 51.2 49.2 19 M14 UC208 F208 1.80
45 UCF209 137 38 105 16 22 16 52.2 49.2 19 M14 UC209 F209 2.20
50 UCF210 143 40 111 16 22 16 54.6 51.6 19 M14 UC210 F210 2.40
55 UCF211 162 43 130 18 25 19 58.4 55.6 22.2 M16 UC211 F211 3.60
60 UCF212 175 48 143 18 29 19 68.7 65.1 25.4 M16 UC212 F212 4.40
65 UCF213 187 50 149 22 30 19 69.7 65.1 25.4 M16 UC213 F213 5.50
70 UCF214 193 54 152 22 31 19 75.4 74.6 30.2 M16 UC214 F214 6.10
75 UCF215 200 56 159 22 34 19 78.5 77.8 33.3 M16 UC215 F215 6.90
80 UCF216 208 58 165 22 34 23 83.3 82.6 33.3 M20 UC216 F216 8.10
85 UCF217 220 63 175 24 36 23 87.6 85.7 34.1 M20 UC217 F217 9.30
90 UCF218 235 68 187 24 40 23 96.3 96 39.7 M20 UC218 F218 11.00

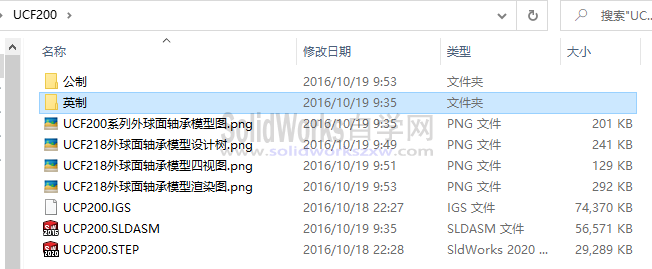

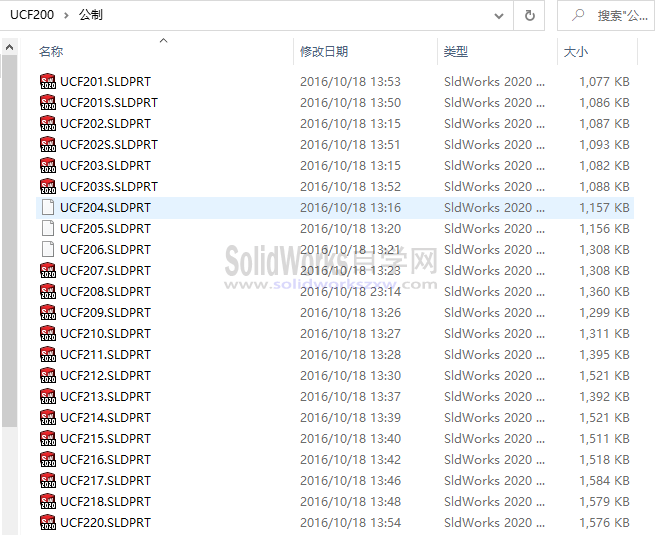

UCF200模型库示例介绍

UCF200带座轴承系列模型库下载-附UCF200规格尺寸表

UCF200带座轴承系列模型库下载-附UCF200规格尺寸表

UCF200带座轴承系列模型库下载-附UCF200规格尺寸表

内含多种中间格式的模型stp\igs等,不受SolidWorks版本限制,实用度非常的高,推荐下载学习使用。
