SolidWorks焊件如何转装配体?

很多时候,我们绘制完了SolidWorks焊件,尤其是焊件比较多的情况下,我们会把SolidWorks焊件转成SolidWorks装配体,方便我们提取每个实体,并且能够单独出图,那么SolidWorks焊件如何转装配体呢?

下面通过实例给大家分享SolidWorks焊件转装配体的实战步骤

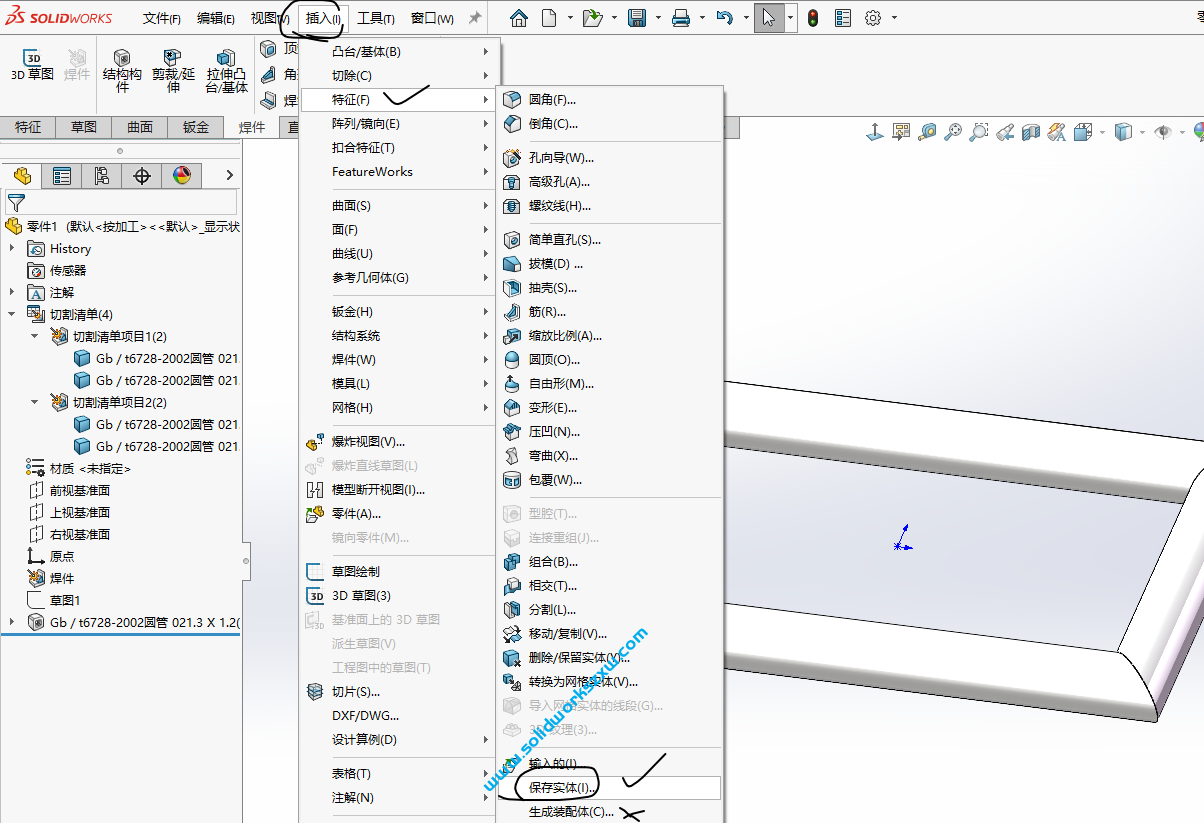

1、打开一个我们的SolidWorks焊件产品(示例)

菜单-插入-特征-保存实体

SolidWorks焊件如何转装配体?

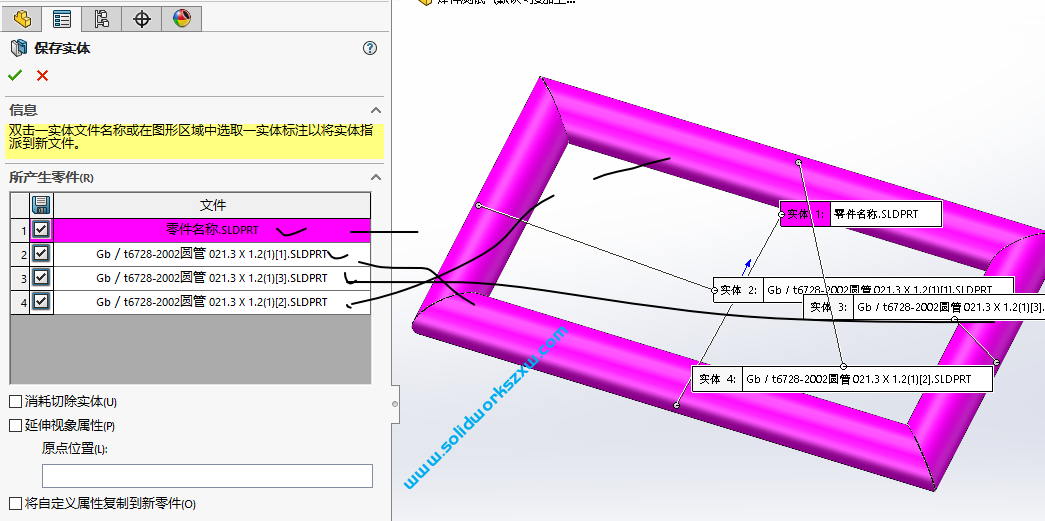

2、弹出属性框,鼠标挨个点击我们的实体,然后属性卡里面就会全部打钩选中。

SolidWorks焊件如何转装配体?

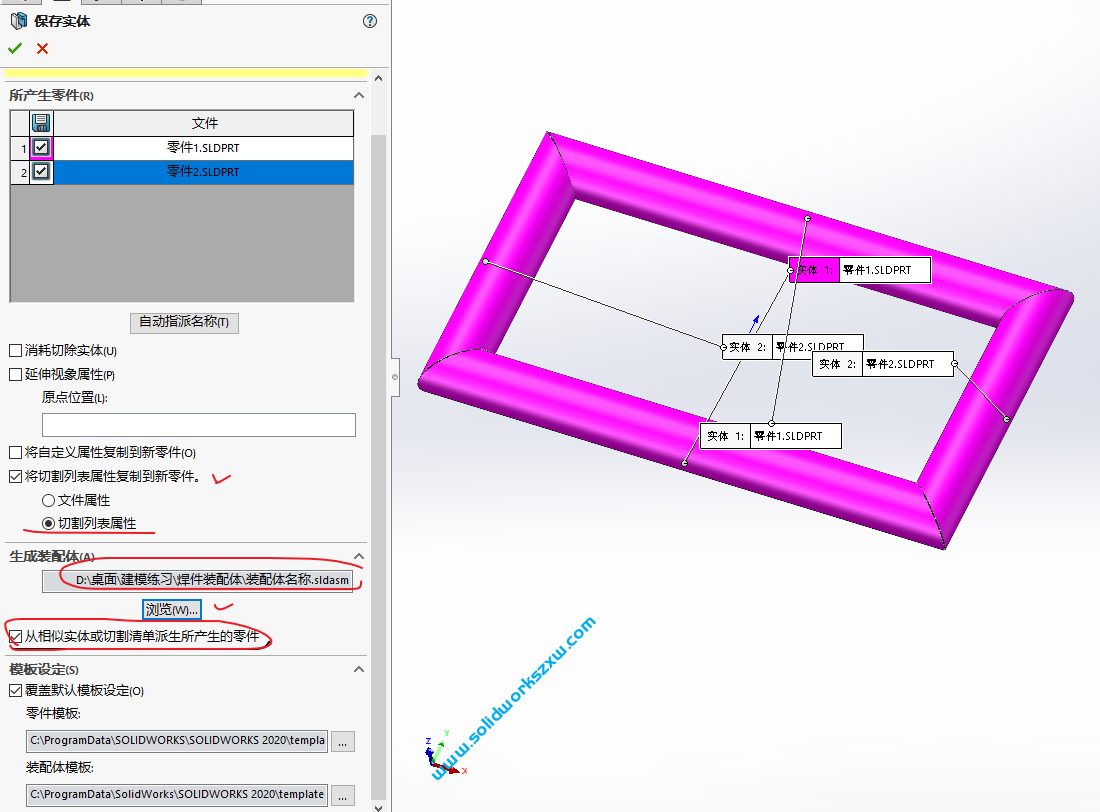

3、如果我们勾选下面的【从相似实体或切割清单派生所产生的零件】那么我们上面所产生的零件就会归类成2种,因为我们的实体左右一样,上下一样,零件不会重复。

然后生成装配体,这里我们浏览,可以设置保存装配体的名字。

SolidWorks焊件如何转装配体?

设置好之后,我们就可以点击顶部的确定。

软件自动生成装配体,如下图所示:非常的完美。

SolidWorks焊件如何转装配体?

拓展:

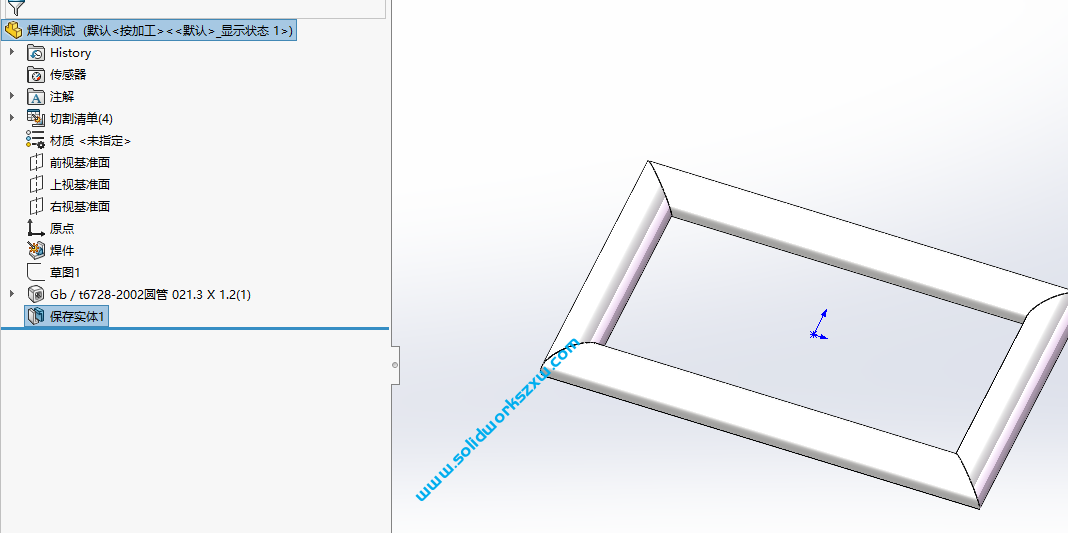

4、同时你会发现我们之前的焊件多了一个特征,那就是【保存实体】

SolidWorks焊件如何转装配体?

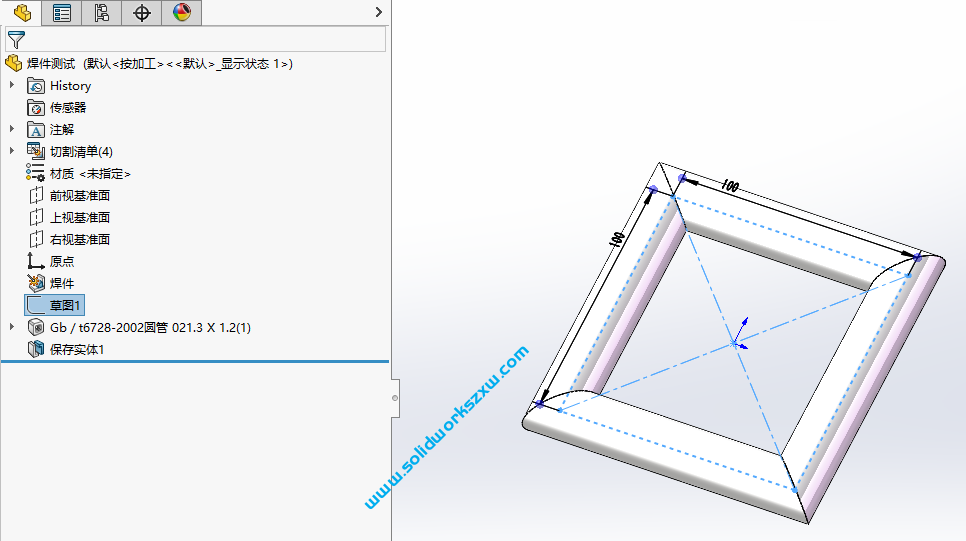

如果我们应为某种原因(领导审核建议、工艺优化等)需要修改这个焊件,比如我改成方形的

SolidWorks焊件如何转装配体?

然后我们保存一下焊件。

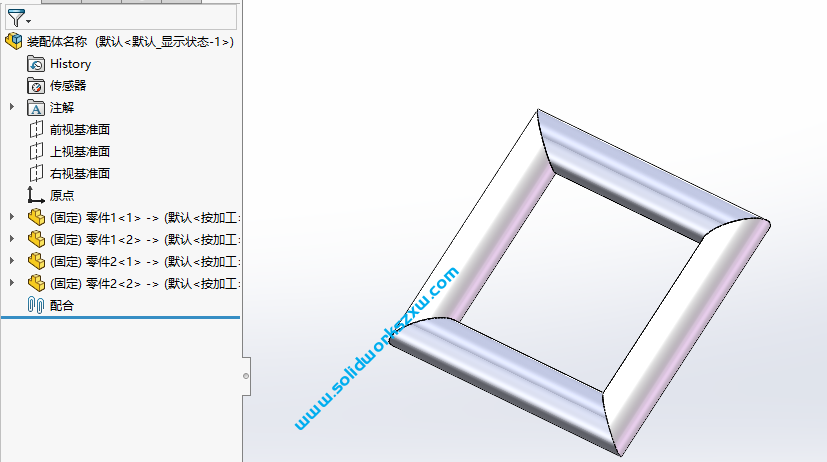

5、好了神奇的一幕放生了,我们的装配体也自动更新了,如下图所示:

SolidWorks焊件如何转装配体?

以上就是SolidWorks自学网站长分享的SolidWorks焊件转装配体的方法步骤,非常的实用,不但可以转装配体,还可以让装配体随焊件自动更新。赶紧试一下吧!转发收藏备用。
