2 SolidWorks钣金设计引入

  • 视频介绍
  • 视频选集
  • 交流讨论

钣金概念和特点:

定义:到目前还没有一个比较完整的定义,一般来说,钣金是针对金属薄板(通常在6mm以下)的一种综合冷加工工艺,包括剪、冲、折、焊接、铆接、拼接和成型等。

特点:零件壁厚均匀一致!(等厚度)多实体钣金:好几个零件,可以出现多厚度钣金零件。

钣金加工常用材料

冷板:材质:Q235 规格:0.5~4.0mm 常见尺寸:1250*2500 1500*2500 产品表面处理:喷漆

镀锌板:SGCC 规格:0.5-3mm 常见尺寸:1250*2500 1500*2500 不需要喷漆

热轧板: 材质:Q235 规格>3mm 常见尺寸1500*6000

不锈钢: SUS304\201\316等 常见尺寸:1000/1220*2440 1500*2500 耐腐蚀、不用表面处理

铝板、铜板

钣金加工设备

下料:剪板机(普通、数控)、数控冲床、激光切割机

折弯:折弯机,卷圆:卷圆机

焊接、压铆

喷漆、组装、入库、发货

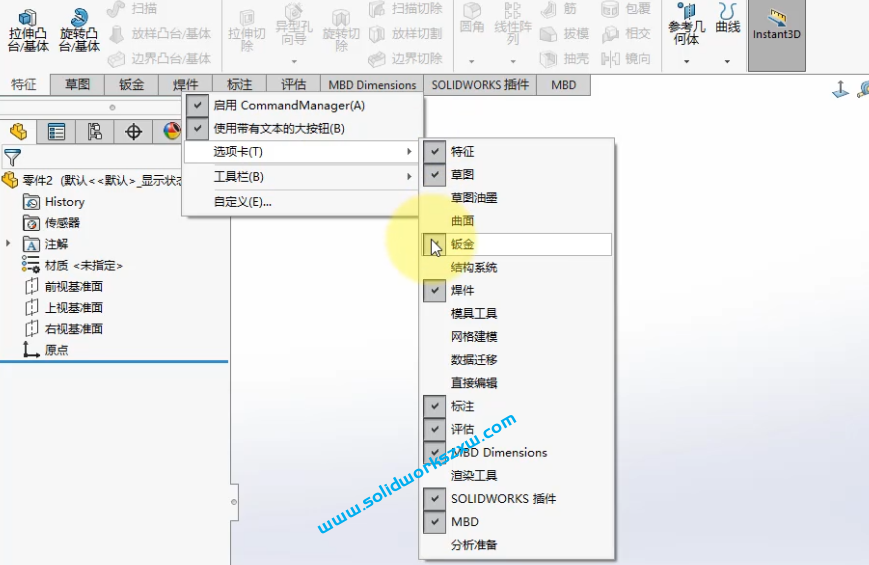

SolidWorks钣金模块的调用

钣金模块的调用

整体界面的介绍

设计流程:设计师-钣金设计-下料图(激光下料)-导出工程图-折弯-焊接组装-包装入库-发货
