已经做好的SolidWorks工程图A4怎么换成A3模板呢?

很多SolidWorks设计师会遇到这个问题,比如我们在A4里面出SolidWorks工程图,发现图形比较小,想换成A3图纸在出图,或者是用A3出图,发现有点大,想换成A4 的。如果直接删掉新建,就会浪费时间,如何才能直接替换图纸大小呢?其实这个并不难,我们只要更改SolidWorks纸张大小就行了。

方法步骤:

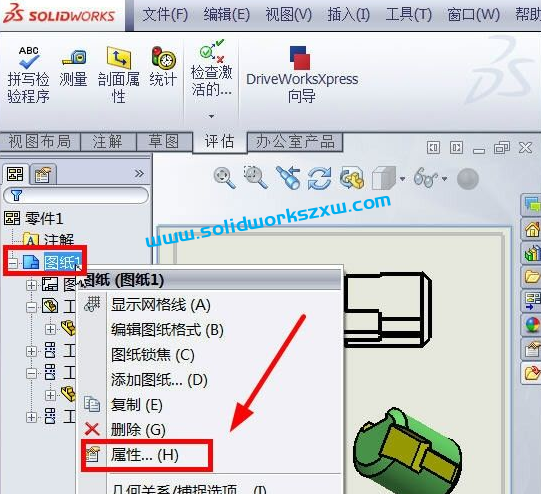

1、我们选中图纸,右击,查看属性

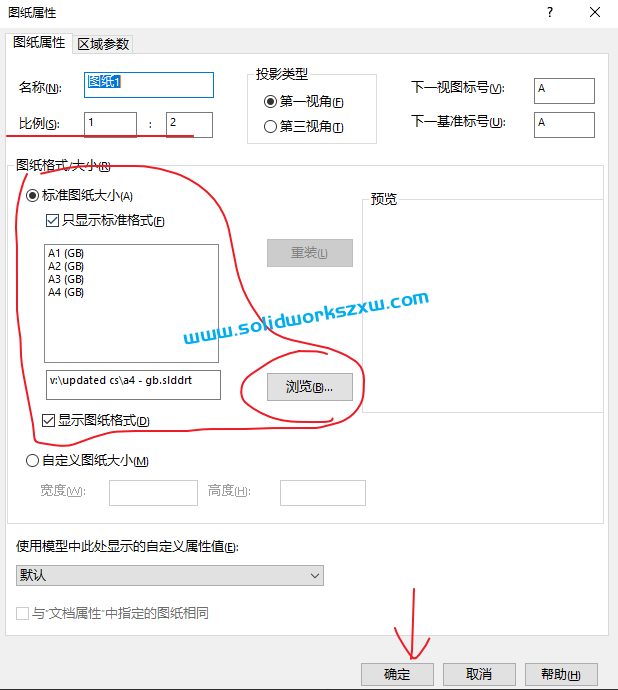

2、然后弹窗,我们看到有图纸格式/大小一栏,我们选择对应的图幅即可A0\A1\A2\A3\A4,也可以点击浏览,选择自己的图纸格式(注意这里是图纸格式,不是图纸模板)

然后我们点击确定,即可实现SolidWorks图纸大小A3、A4之间的转换,无需重新出图。

注意:

我们这里更换的是SolidWorks图纸格式(slddrt),而非SolidWorks图纸模板(slddot)。关于SolidWorks模板制作及图纸格式的制作,可以学习我们的模板制作教程↓
