SolidWorks倒角尺寸怎么标注?各种倒角标注方法

SolidWorks工程图给倒角提供了单独的标注方法,并且还提供了各种标注样式,供设计师自由的选择。

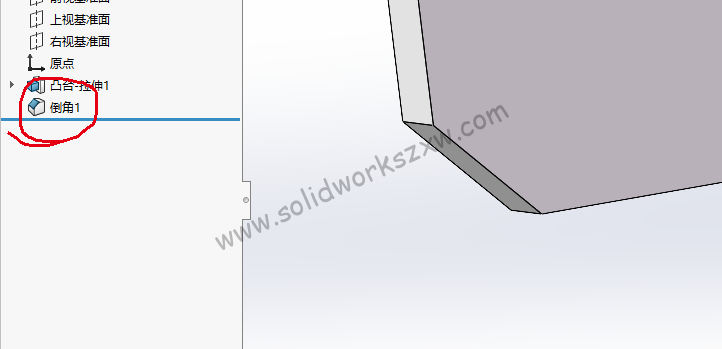

前提我们的SolidWorks三维模型使用倒角命令,而不是拉伸切除的效果。

SolidWorks倒角尺寸怎么标注?各种倒角标注方法

SolidWorks倒角尺寸标注方法一:

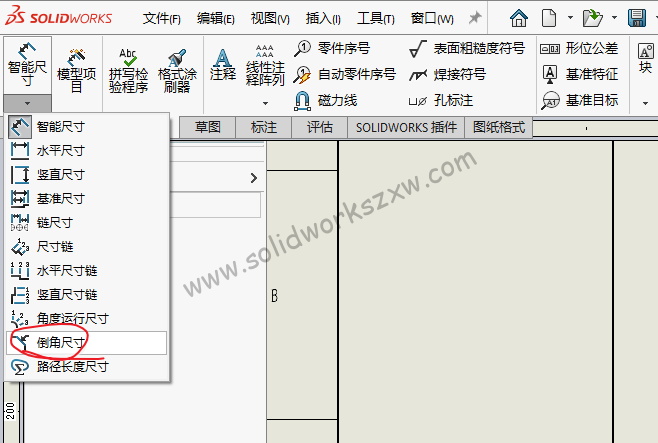

SolidWorks给我们提供了专门的倒角尺寸标注,我们点击倒角标注,

SolidWorks倒角尺寸怎么标注?各种倒角标注方法

然后我们选择倒角边线,在选择任何一条边线,如下图所示:

SolidWorks倒角尺寸怎么标注?各种倒角标注方法

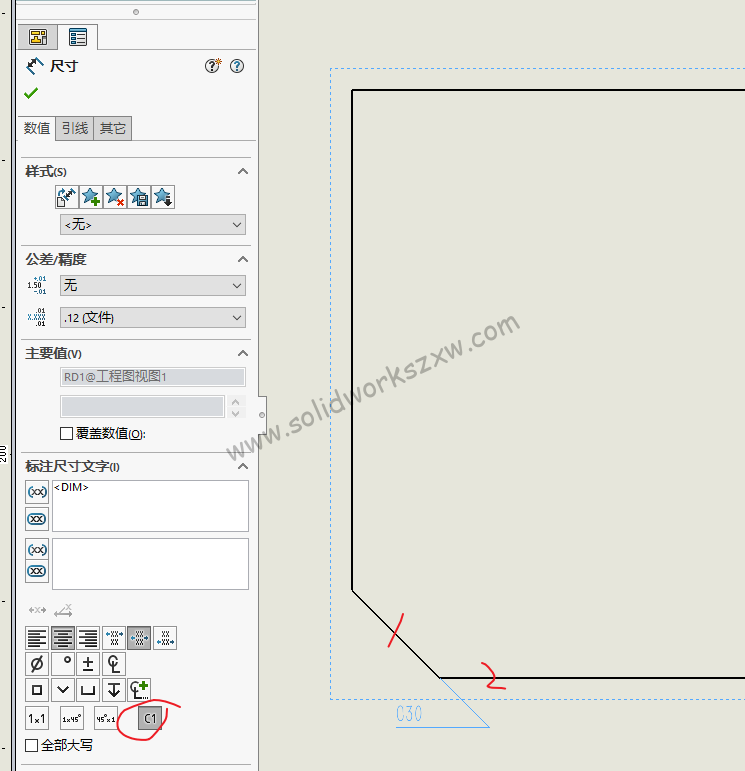

这里默认是右边的C1我们看到,也就是倒角尺寸30,那么就显示C30。

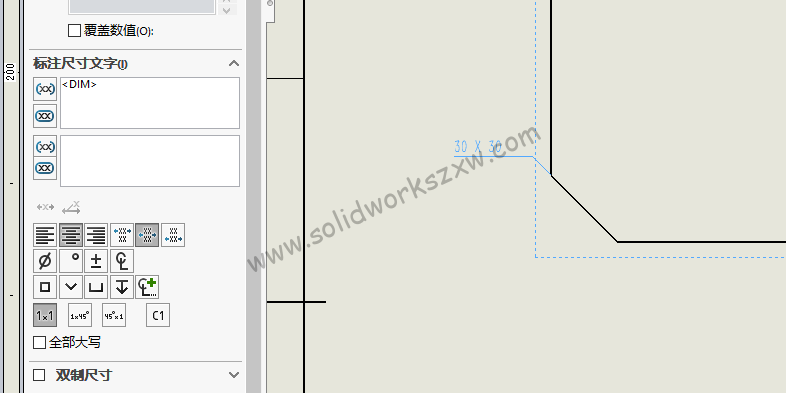

同样我们还可以选择其他的样式,比如1×1的效果:30×30

SolidWorks倒角尺寸怎么标注?各种倒角标注方法

SolidWorks倒角尺寸标注方法二:

在上面的基础上我们还可以设置显示的方式,也就是引线-自定义文字位置

SolidWorks倒角尺寸怎么标注?各种倒角标注方法

通过上面的文字位置缩略图能够很明显的看出来,这个文字位置的显示,比如上图是第二种,方法一上面的显示位置是第5种。

所以SolidWorks倒角尺寸标注,提供给设计师不同的尺寸标注方法和尺寸文字显示位置,基本满足设计师的标注需求。
