SolidWorks无法拖动调色板特征,所拖动的位置或调色板特征不适当解决方法

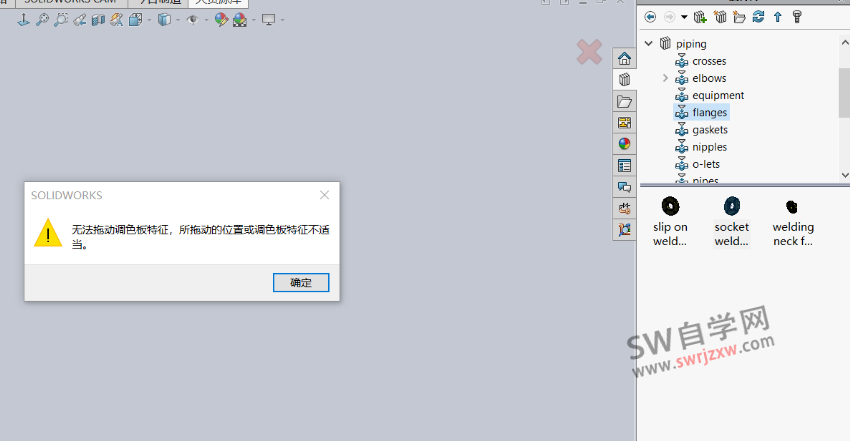

今天有粉丝问sw自学网这样一个问题,就是他在SolidWorks装配体里面拖入设计库的模型,出现了:无法拖动调色板特征,所拖动的位置或调色板特征不适当的错误提示,如下图所示:

那么这个问题如何解决呢?

经过各方面排查,我们找到了解决方法,分享给sw自学网的网友们。

解决方法:

首先我们看提示文字,无法拖动调色板特征,所拖动的位置或调色板特征不适当,字面意思理解就是当前情况,你不适合这样操作,也就是或换个情况你可能能用。

所以应该是设置或者模型问题。

排查发现模型没有问题,可以单独打开。

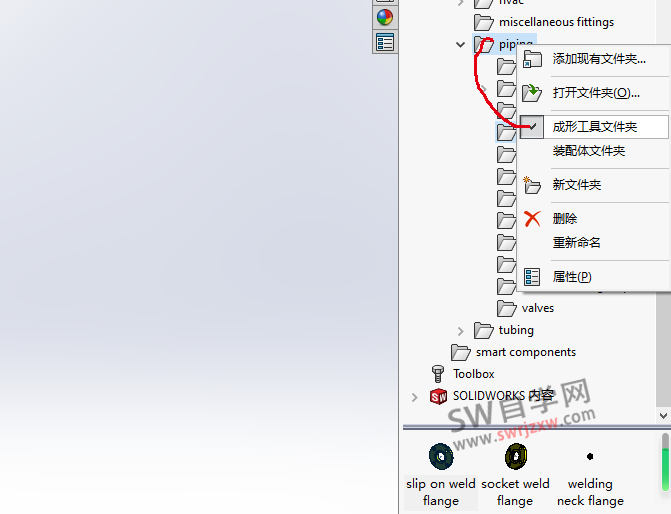

但是文件夹这里他勾选了成型工具文件夹,如下图所示:

成形工具文件夹:这个是什么意思?知道SolidWorks钣金的应该熟悉,这个成形工具是钣金里面冲压成形用的,而我们这里是法兰模型,显然设置不对,并不是成型工具。

所以解决方法,就是取消勾选成形工具文件夹。就可以顺利拖出来模型进行装配或者步路啦。

以上就是SolidWorks无法拖动调色板特征,所拖动的位置或调色板特征不适当解决方法,希望可以帮助到大家,欢迎点赞收藏转发备用,以备后患。
