SolidWorks装饰螺纹线不显示怎么回事？找到原因快速解决

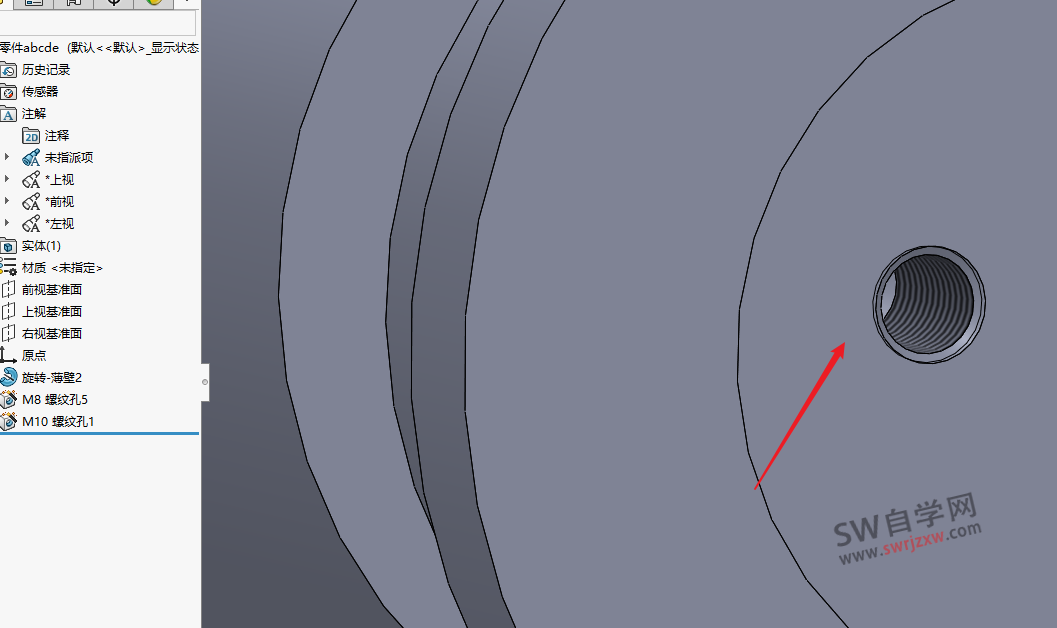

今天解决了一个学员问题，就是SolidWorks零件的装饰螺纹线不显示，正常SolidWorks用异形孔向导插入螺纹孔之后会显示装饰螺纹线效果，如下图所示：

SolidWorks装饰螺纹线不显示怎么回事？找到原因快速解决

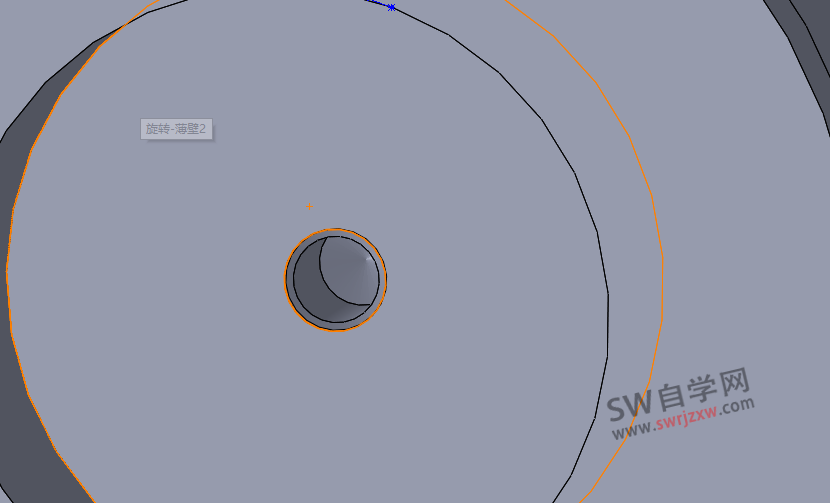

但是他的情况是这样的：

SolidWorks装饰螺纹线不显示怎么回事？找到原因快速解决

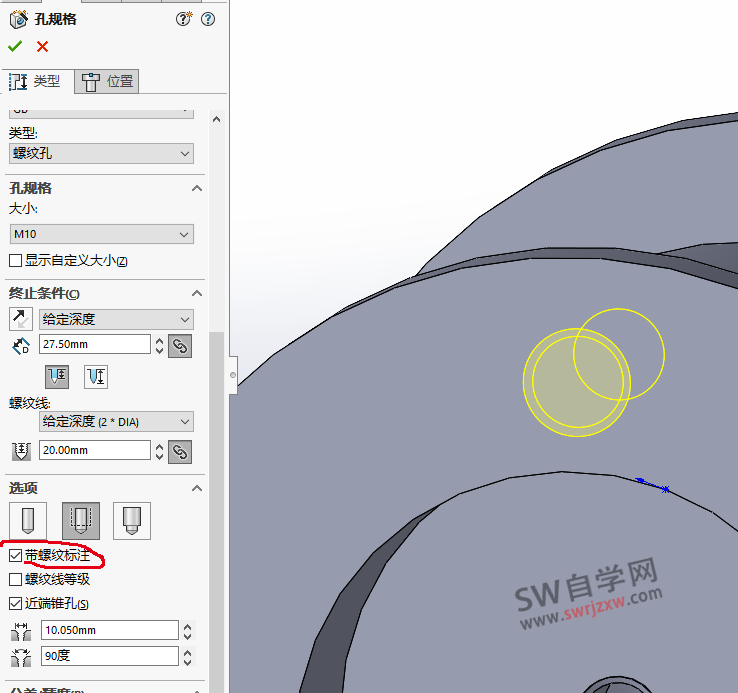

排查一下异形孔特征，也没有问题

SolidWorks装饰螺纹线不显示怎么回事？找到原因快速解决

解决方法：

排查以后，异形孔向导参数没问题，那就是设置的问题，我们这里

SolidWorks装饰螺纹线不显示怎么回事？找到原因快速解决

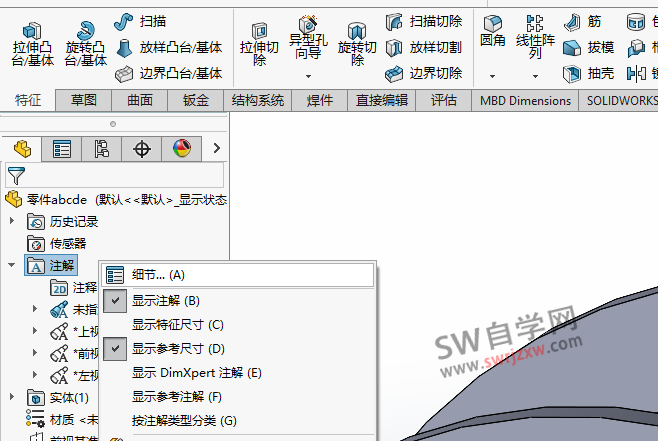

找到设计树的注解-右击选择细节

SolidWorks装饰螺纹线不显示怎么回事？找到原因快速解决

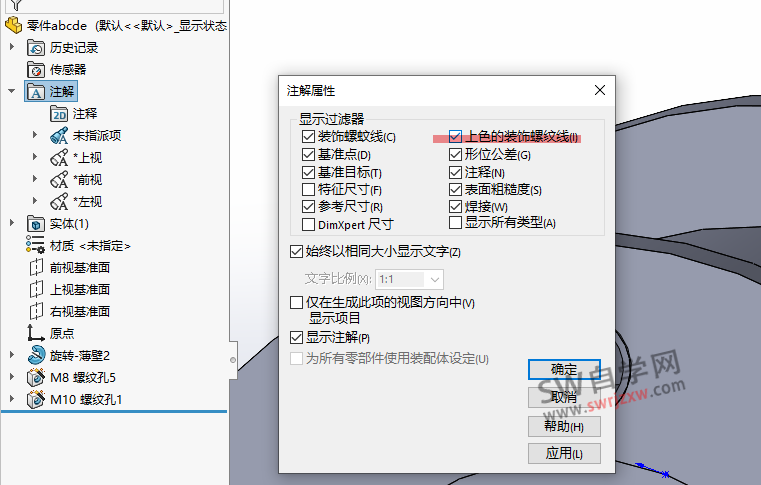

选择上色的装饰螺纹线，然后点击确定即可。

以上就是SolidWorks装饰螺纹线不显示的解决方法。
