SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

有粉丝咨询SW自学网这样一个问题,就是SolidWorks异形孔向导打孔的时候,没有想要的规格,应该怎么办?

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

其实这个也很好解决,就是我们新增一个我们想要的规格即可。

操作方法:

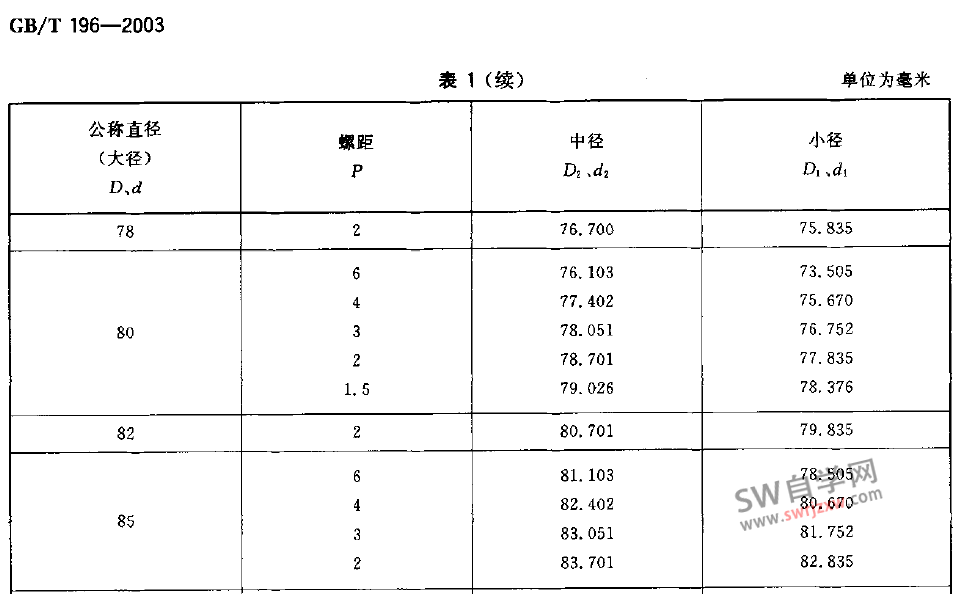

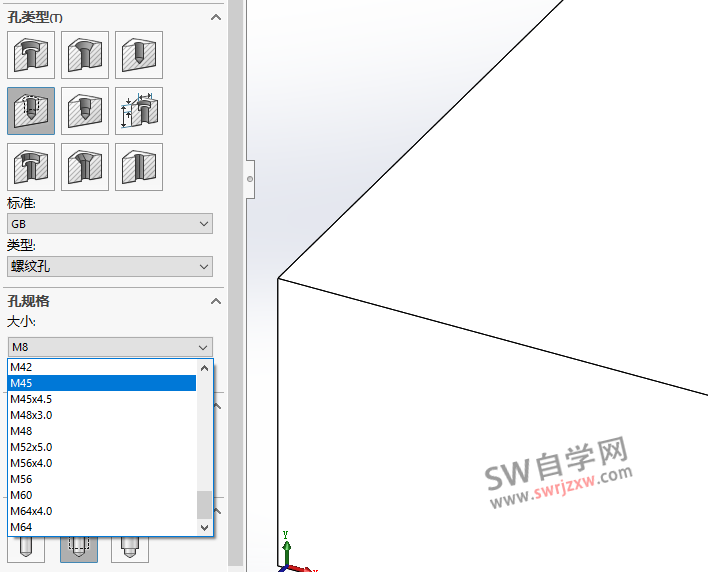

1、比如我们这里的螺纹孔最高是M64,我们需要M78的螺纹孔,那么我们就要查国标,看看M78的参数,然后进行新增规格即可

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

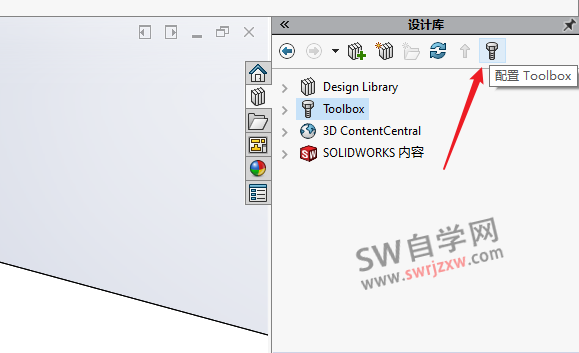

2、点击toolbox,进行配置

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

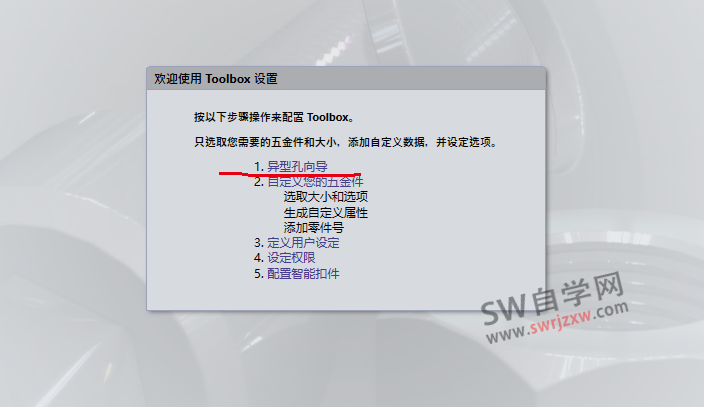

3、点击异形孔向导

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

4、依次找到GB-螺纹孔-螺纹孔,然后点击+号

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

5、输入参数

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

点击确定

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

6、现在我们需要添加螺纹数据,方便自动生成特征。注意:螺纹数据不用太精确,也不能太离谱

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

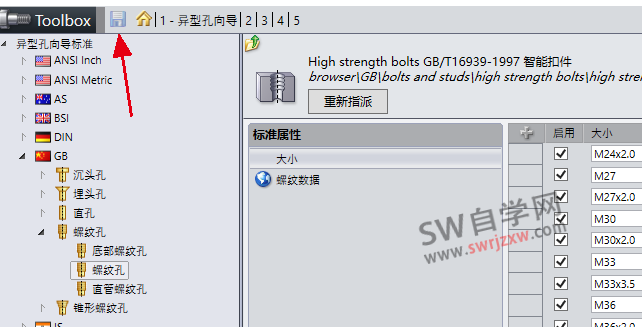

添加完以后别忘了保存

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

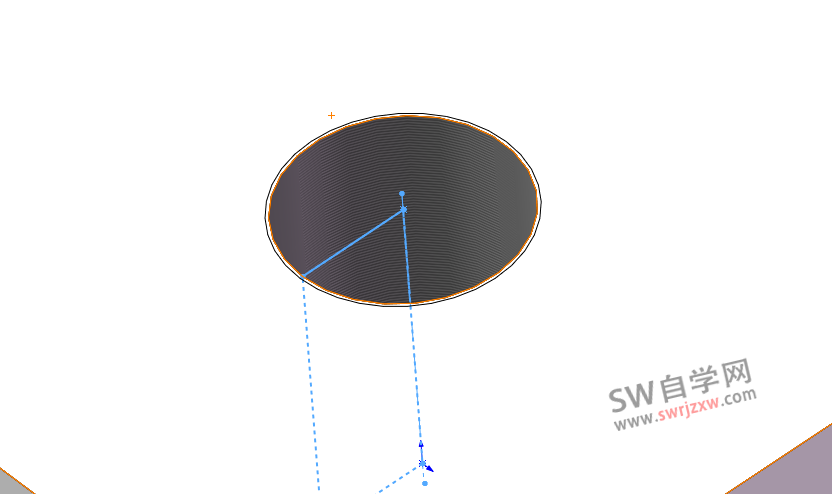

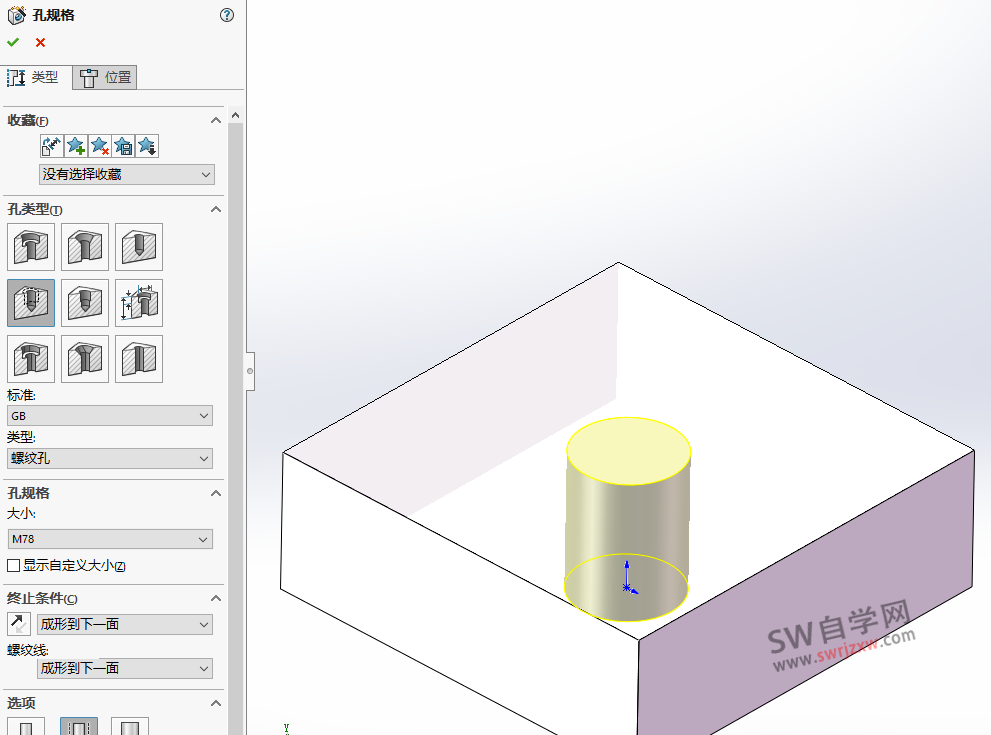

6、测试使用

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

SolidWorks异形孔向导没有想要的规格怎么办?添加规格解决

以上就是SolidWorks异形孔向导缺少规格的添加方法,亲测可行,你也试一下吧,欢迎转发收藏备用。
