SolidWorks羽毛标志轻化怎么还原解除?

SolidWorks装配体零件有羽毛标志是什么意思?怎么解除?这是SW自学网粉丝的问题,如下图所示:

SolidWorks羽毛标志轻化怎么还原解除?

其实这个羽毛图标表示SolidWorks零件轻化,这样的好处就是可以提高SolidWorks装配体的打开速度,所以很多时候大型装配体会是轻化打开的。

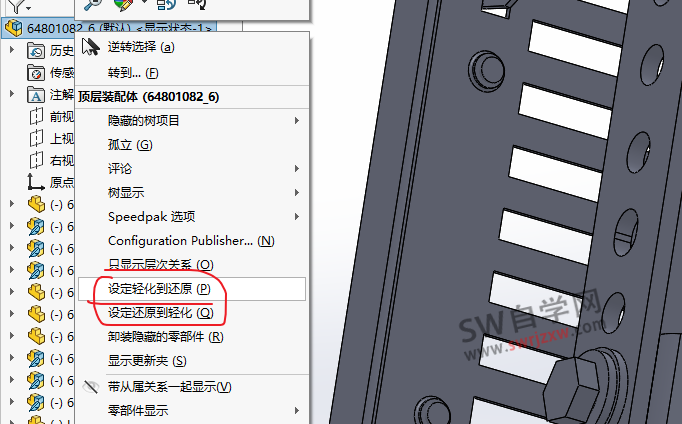

还原方法也比较的简单,我们可以单个零件右击找到设定轻化到还原,如果你想全部都这么操作,就可以在总装上右击,找到设定轻化到还原。

SolidWorks羽毛标志轻化怎么还原解除?

设定轻化到还原:就可以把零件特征显示出来,SolidWorks装配体的操作速度会受影响。

设定还原到轻化:特征会被消掉,装配体操作速度会顺畅。

上面是两个相反的操作性质,所以根据所需设置即可。
