正常来说我们的SolidWorks钣金展开后，只有折弯处会显示虚线，但是下面这个情况就比较复杂，就是折弯R两边的边线也给显示了，显然是不对的，无法进行直接激光下料，如下图所示：
这要是导出CAD，显然这些多出的边线都是实现，无法正常的下料，那么如何解决SolidWorks钣金展开多出很多边线问题呢？经过排查，找到了解决方法，分享给SW自学网的学员们。
解决方法：

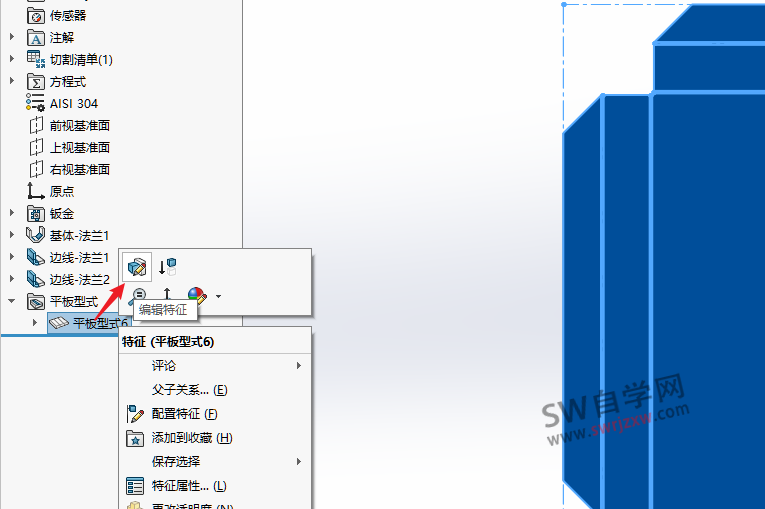

我们找到SolidWorks左边的设计树，然后最底部SolidWorks的平板模式，展开详情，然后右击-编辑特征

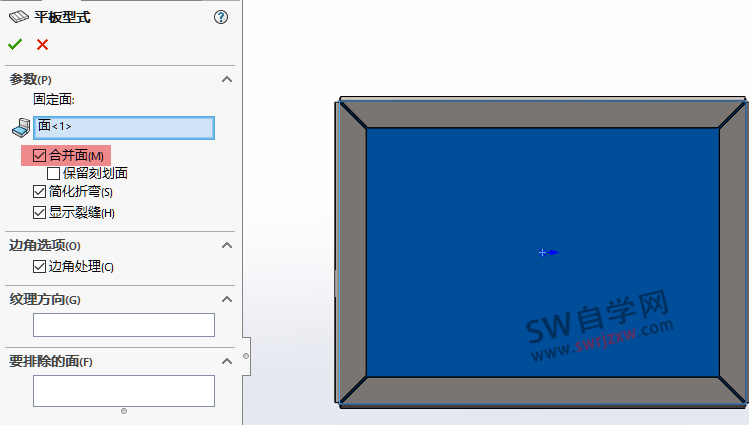

然后我们勾选合并面。如下图所示：

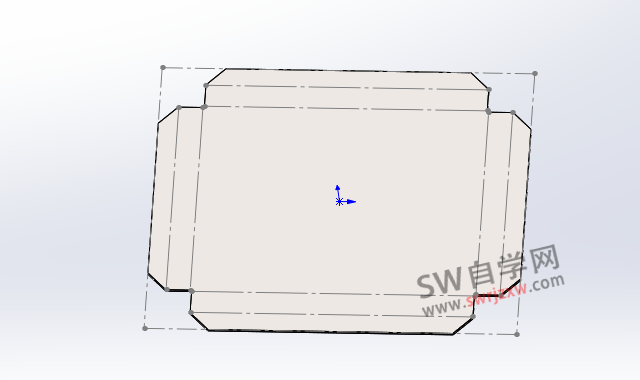

好了，问题解决，我们现在再去展开看一下展开图：
这样我们导出dwg进行下料就没有问题啦，SolidWorks钣金展开多出很多边线的问题得到解决。
