SolidWorks工程图零件序号变成星号怎么办?

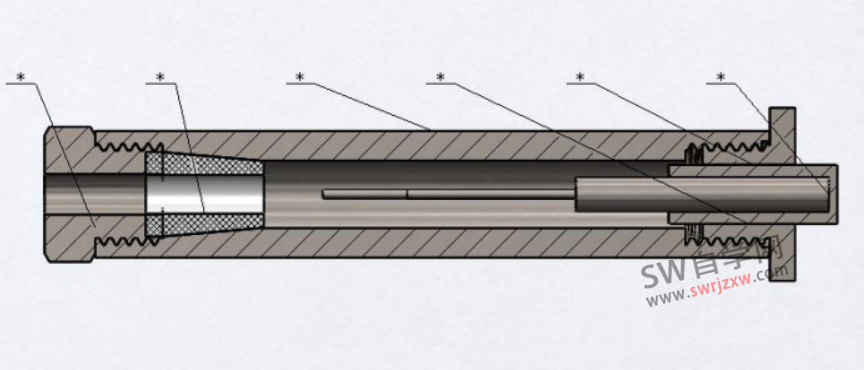

正常情况下SolidWorks工程图零件的序号会和SolidWorks材料明细表是一一对应的才对,但是有的时候,我们会发现SolidWorks某一个或者很多SolidWorks零件的序号变成了星号。如下图所示:

SolidWorks工程图零件序号变成星号怎么办?

原因分析:

出现SolidWorks零件序号变成星号的问题,是由于零件和SolidWorks材料明细表不能一一对应,造成零件没有序号,所以出现星号。

解决方法:
面对这个情况,我们可以先删掉所有序号,再删掉材料明细表,重新生成一个材料明细表,然后再去生成零件序号。

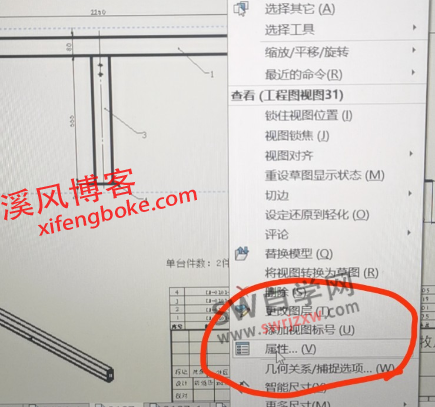

我们可以右击视图,查看属性

SolidWorks工程图零件序号变成星号怎么办?

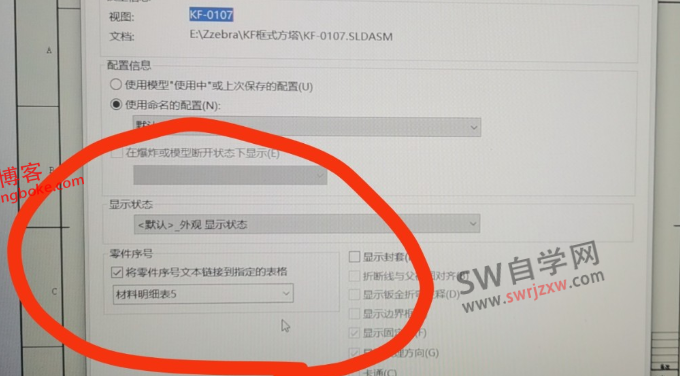

找到零件序号,勾选将零件序号文本连接到指定的表格,对应的材料明细表一定要选择当前图纸的材料明细表,只有这样,才能一一对应。

SolidWorks工程图零件序号变成星号怎么办?

以上就是SolidWorks零件序号出现星号的解决方法,如果你也遇到了,可以排查一下零件的序号是不是和当前的材料明细表对应奥。
