SolidWorks导入dwg/dxf不能编辑不能修改尺寸怎么办?

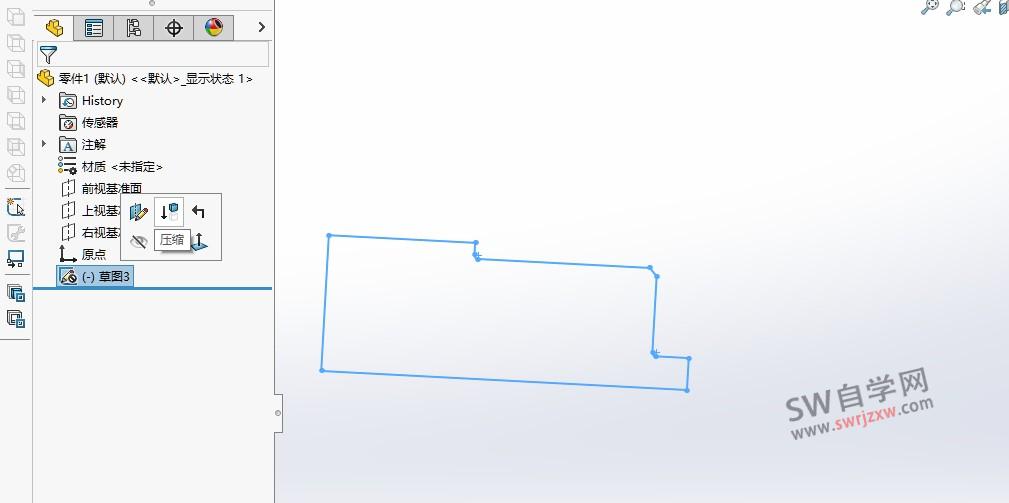

今天学员遇到一个棘手的问题,就是SolidWorks导入cad草图之后不能修改尺寸,不能编辑草图,如下图所示:

SolidWorks导入dwg/dxf不能编辑不能修改尺寸怎么办?

正常来说,我们SolidWorks导入dwg/dxf文件是可以编辑的,出现这个问题,是因为他忽略了一个点,这里分享给大家解决方法。

解决方法:

方法一:

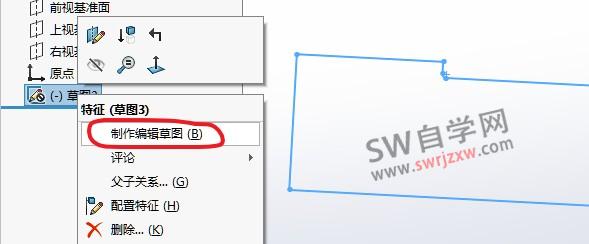

我们右击草图,选择制作编辑草图

SolidWorks导入dwg/dxf不能编辑不能修改尺寸怎么办?

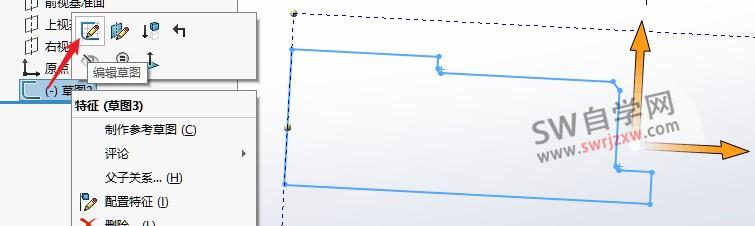

这样我们就可以正常编辑修改尺寸和几何关系等等操作啦。

SolidWorks导入dwg/dxf不能编辑不能修改尺寸怎么办?

方法二:

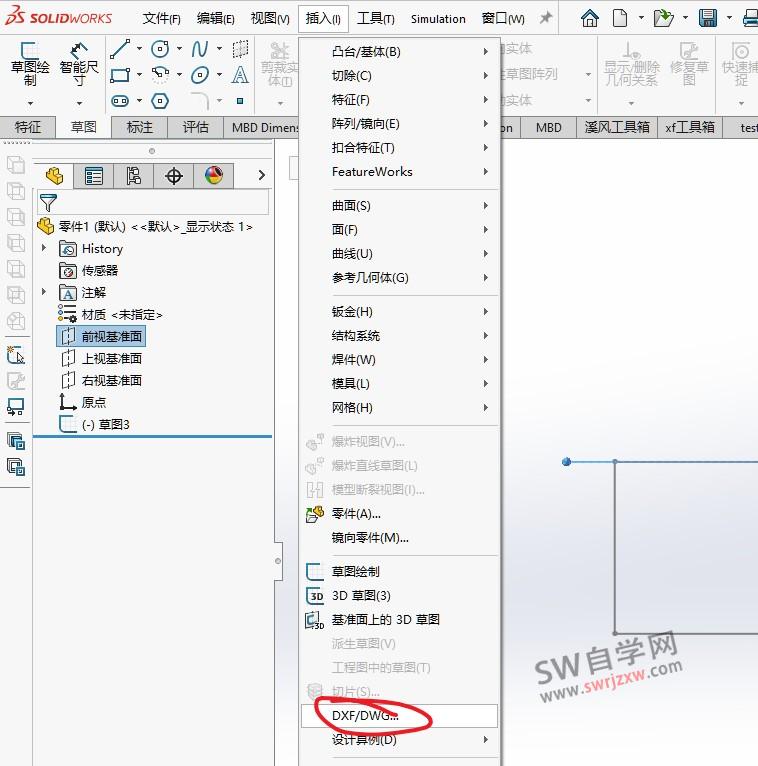

就是从源头解决,我们SolidWorks新建零件之后,点击插入-导入dwgdxf

SolidWorks导入dwg/dxf不能编辑不能修改尺寸怎么办?

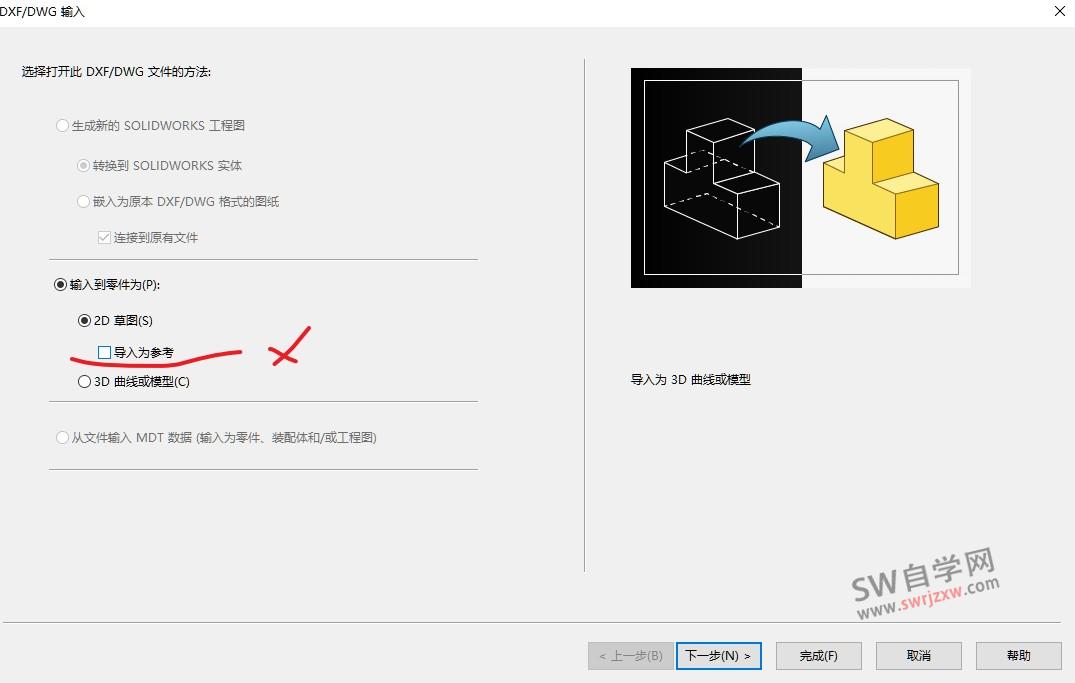

点击插入DXF/DAG,然后弹出窗口,这里我们不要勾选导入为参考

SolidWorks导入dwg/dxf不能编辑不能修改尺寸怎么办?

这样我们就是正常导入可以编辑的cad草图啦。
