SolidWorks工程图是一个非常重要的模块,作为设计师,除了我们要会三维建模,还要会出工程图,打印下发,车间才可以照图生产。所以这个模块大家一定要巩固提高实战技能。
今天分享的视频非常的有用,转发给大家看看,讲到SolidWorks工程图实战教程里面的诸多实战技巧
①孔中心线的添加
一般来讲我们都会点击两条边线,然后点击中心线,自动添加SolidWorks中心线,但是如果孔比较多,那就麻烦了,这里我们可以通过选中视图,批量添加中心线,速度大大的提高了。
②基准尺寸的标注

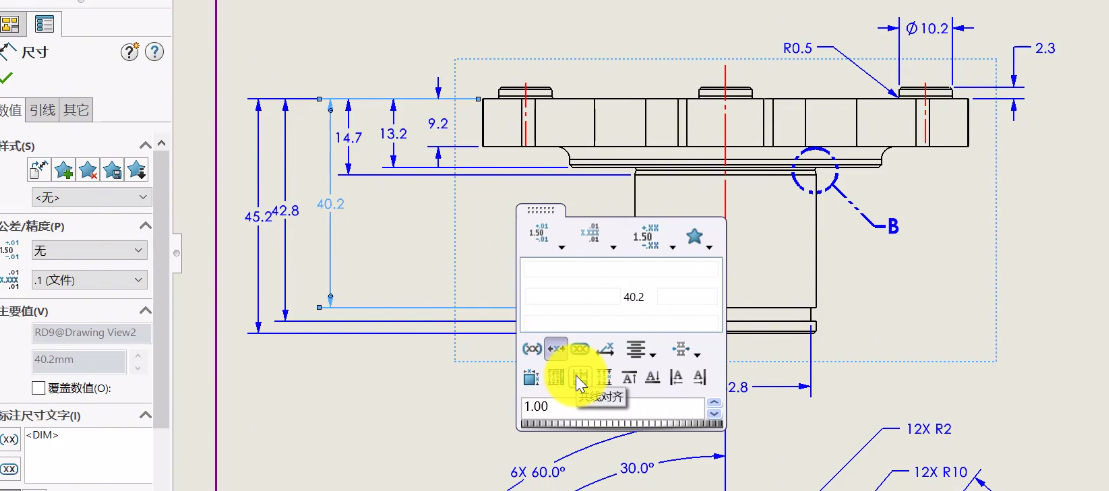

基准尺寸是机械制图里面比较常见的一种标注手法,这里拓展了SolidWorks基准尺寸的标注方法以及修改方法。
③尺寸折断

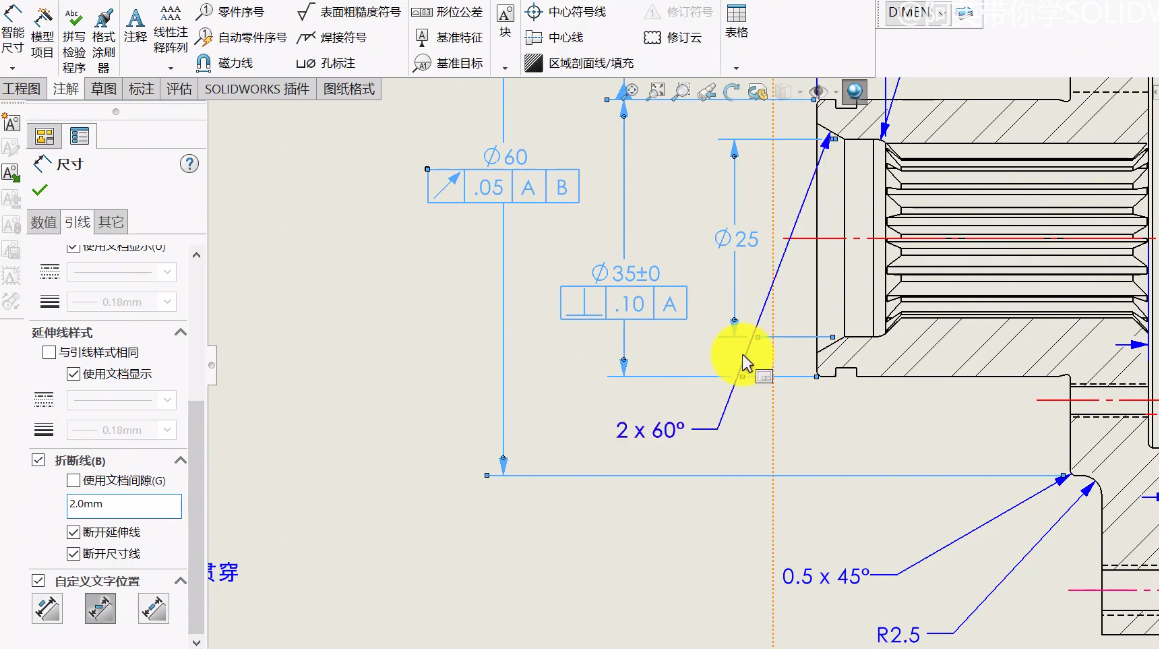

多个尺寸线重叠的情况,一般我们需要断开标注线,通过选中其他尺寸,然后勾选折断线即可
