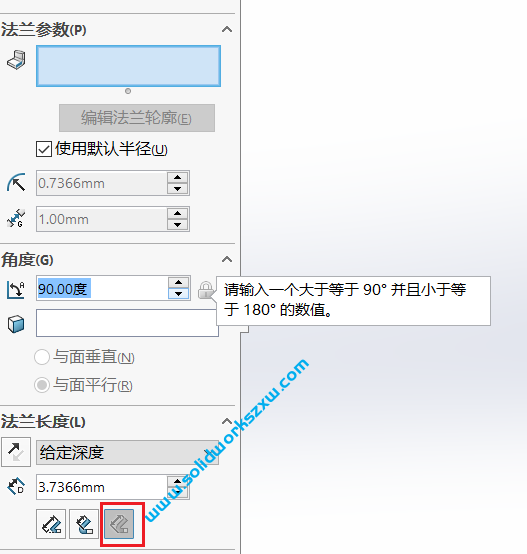

今天有粉丝向SolidWorks自学网咨询SolidWorks钣金边线法兰的问题,说了一个很奇怪的现象,就是SolidWorks边线法兰不能设置小于90度的角,提示“请输入一个大于等于90°并且小于等于180度的数值”完全不符合实际情况,因为实际情况是可以折弯小于90 的,那么是SolidWorks软件问题还是操作的问题呢?为什么SolidWorks边线法兰不能小于90度呢?

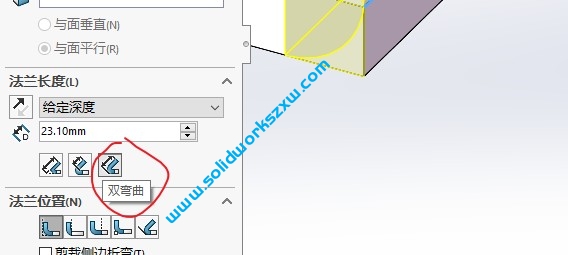

其实这个问题很容易解决,是因为我们下面的法兰位置不对,如下图所示,他的参数是双弯曲,双弯曲尺寸只能是大于等于90才可以的
所以我们要想小于90度,就要选择第一个或第二个,一般我们默认选择第一个,外部虚拟交点,就可以迎刃而解啦。

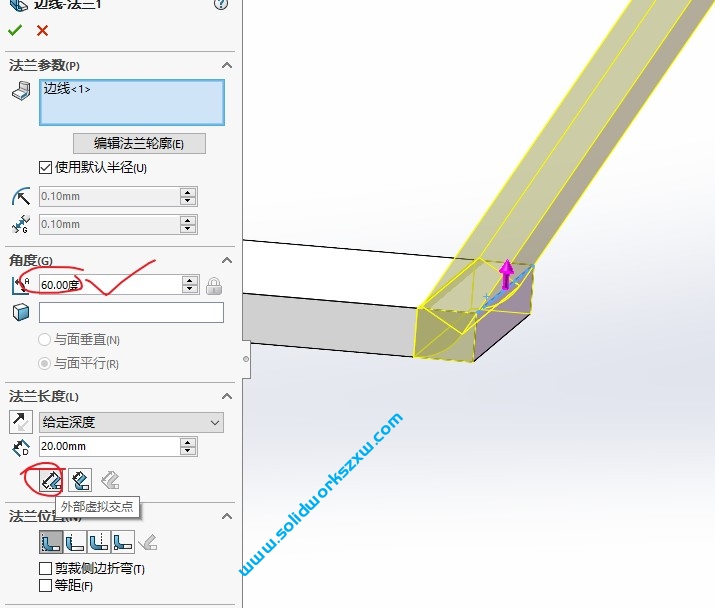

如上图所示,我们选择外部虚拟交点来确定法兰长度,就可以实现上面角度60 的设置,所以我们学习和使用SolidWorks一定要对每个参数的含义都要了解,不然很容易碰到想不通的问题啦。点赞转发分享备用吧。
